SEI ADVISOR AE100 Programming And Installation Manual

Encoder / decoder / recorder

Advertisement

Quick Links

ENCODER / DECODER / RECORDER
PROGRAMMING AND INSTALLATION
SEI ADVISOR WALL MOUNT
SEI RECORDER
SEI ADVISOR DESKTOP
innovators
se
.com

Advertisement

loading
Need help?

Need help?

Do you have a question about the ADVISOR AE100 and is the answer not in the manual?

Questions and answers

Summary of Contents for SEI ADVISOR AE100

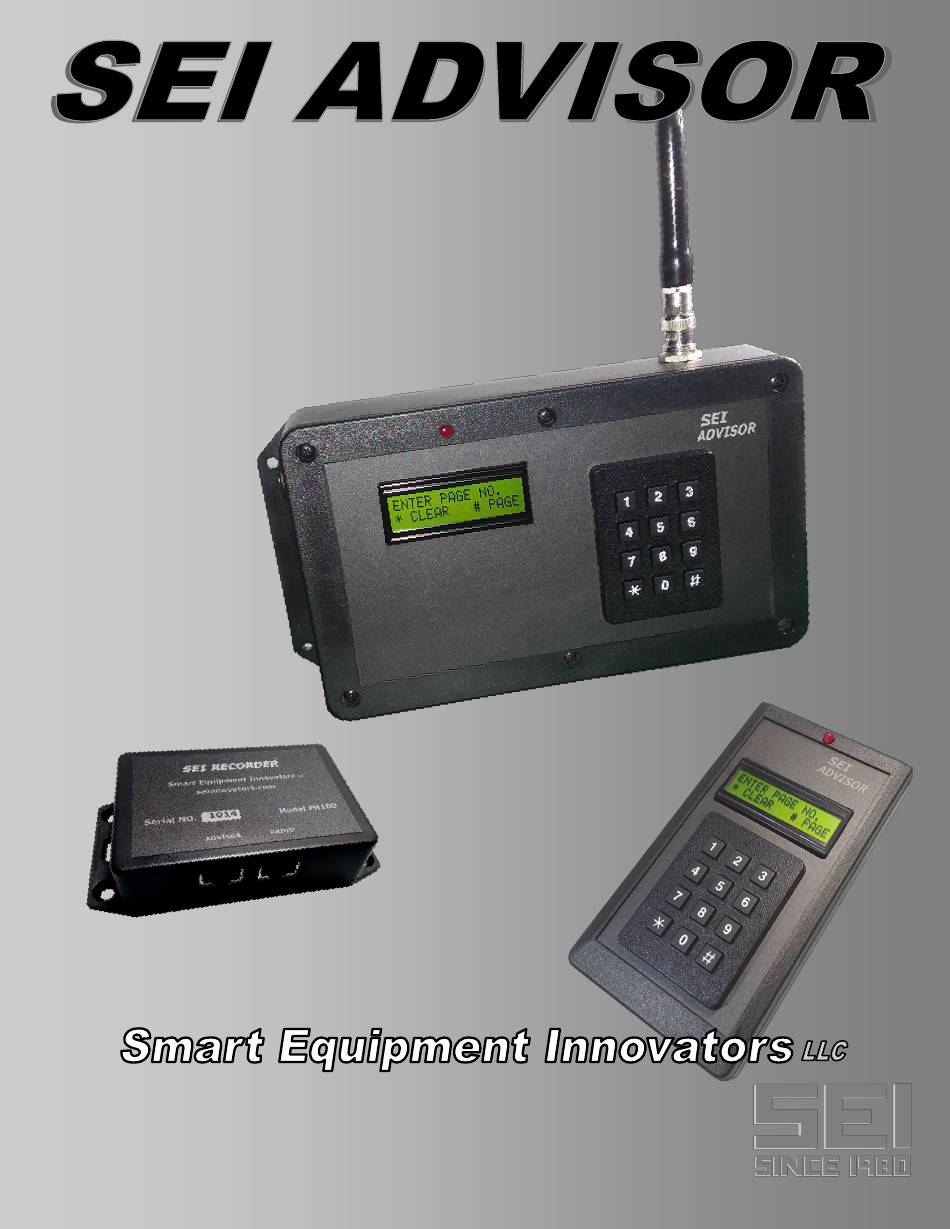

  • Page 1 ENCODER / DECODER / RECORDER PROGRAMMING AND INSTALLATION SEI ADVISOR WALL MOUNT SEI RECORDER SEI ADVISOR DESKTOP innovators .com...
  • Page 2 ADVISOR ENCODER / DECODER PRODUCTS PROGRAMMING MAIN MENU PROGRAM ENCODER PROGRAM DTMF PROGRAM DECODER PROGRAM STACKS VIEW/DELETE SLOTS DELAY ADD/DELETE DE-EMPHASIS ADD/DELETE SOFTWARE VERSION CLEAR MEMORY CONFIGURE RELAYS FOR WAKEUP SEQUENCE SET WAKEUP SEQUENCE TIMEOUT SETUP PROGRAM ALERT RELAY ADD ALIAS EXIT PROGRAM SCHEMATIC BOARD LAYOUT...
  • Page 3 SYSTEM MODULE INTERCONNECTIONS MIC AUDIO FOR RECORDER ADVISOR ENCODER / DECODER WITH MIC AUDIO FROM MIC INTERCONNECT ADAPTOR ADVISOR ENCODER / DECODER CONNECTED TO ACCESSORY JACK RECORDER CONNECTED TO ACCESSORY JACK ADVISOR ENCODER / DECODER WITH RECORDER CONNECTED TO ACCESSORY JACK ADVISOR ENCODER / DECODER WITH RECEIVER ALLOWS BASE STATION TO SCAN ADVISOR ENCODER / DECODER WITH RECEIVER...
  • Page 4 ENCODING / DECODING / RECORDING FOR PUBLIC SAFETY Advisor SEI Recorder Desktop Station/Mobile WIFI Connectivity CLOUD Connectivity Advisor Desktop Extra SEI Receiver Advisor Wall Mount If the Recorder is slaved to the Advisor the Recorder will only record after the Advisor is tripped.
  • Page 5 Displayed for 1.5 Sec. Normal Screen Hold for 6 Sec. PROGRAM ENCODER PAGE 6 Programming is intuitive. Just follow PROGRAM the Screens. DTMF PAGE 7 Hold the “#” key for 6 seconds to En- ter the Program Mode. PROGRAM DECODER PAGE 8 Use the “#”...
  • Page 6 Select Program Encoder from the Pro- gram Mode by pressing “*”. Example Enter the Slot number you want to Pro- gram. Slots 0—999. Example Enter the First Tone in the Two Tone Se- 853.4 For 853.4 quence. Include the Digit after the Deci- Enter 8534 mal Point.
  • Page 7 Select Program DTMF from the Program Mode by pressing “*”. Displayed for 1.5 Seconds Enter the Slot number you want to Pro- Example gram. ENTER THE SLOT NO. THAT HOLDS THE DTMF SEQUENCE Enter the number of DTMF Tones You want to Send.
  • Page 8 Select Program Decoder from Example the Program Mode by press- ing “*”. Enter the Slot number you want to Program. Example Slots 1—100. 853.4 For 853.4 Enter the First Tone in the Enter 8534 Two Tone Sequence. Include the Digit after the Decimal Example Point.
  • Page 9 The Advisor will Accept up to 50 Stacks with up to 48 Slots in each Stack. Programming is Intuitive. Just fol- Displayed for 1.5 Sec. low the Screens. Displayed for 1.5 Sec. Enter the Slot number that will Hold the Stack (Example 98) THIS IS THE SLOT THAT WILL BE ENTERED TO PAGE THE STACK...
  • Page 10 Select from Program Menu Displayed for 1.5 Seconds Enter a Slot Return to Number Program Example 452 Mode ENTER Enter a Slot Number Example 52 ENTER If Slot is Two Tone If Slot is DTMF If Slot is a Stack Displayed for 1.5 Seconds Displayed for 1.5 Seconds Displayed for 1.5 Seconds...
  • Page 11 If a Radio has a PTT ID when it is Keyed then a Delay must be add- ed so the Tones will Transmit After the ID is Done. Displayed for 1.5 Seconds Displayed for 1.5 Seconds Displayed for 1.5 Seconds Return to Program Mode Menu at “DE-EMPH ADD/DEL If Transmit Audio has Pre–emphasis (Such as Mic Audio) Add De-emphasis...
  • Page 12 Readout the Software Version Installed. Return to Program Mode Menu at “CLR MEMORY?” Clear the Encoder Memory, Clear the Decoder Memory or Clear the Stack Memory. Displayed for 1.5 Seconds Displayed for 1.5 Seconds Displayed While Clearing Displayed for 1.5 Seconds Displayed While Clearing Displayed for 1.5 Seconds Displayed While Clearing...
  • Page 13 Setup is used to Generate Tones and Set Relays so Levels can be Adjusted During Installation. EXIT PRESS “1” TO GENERATE TEST WAKE-UP SEQUENCE 1 PRESS “2” TO GENERATE TEST WAKE-UP SEQUENCE 2 PRESS “3” TO GENERATE TEST WAKE-UP SEQUENCE 3 (The WAKE-UP Sequence Test Also Sends Radio Audio to the PA System and Activates the Relays for the Red Lights and the Room Lights.) PRESS “4”...
  • Page 14: Ascii Codes

    ASCII CODES Add up to 16 ASCII Characters to an Encoder Slot. 64 @ 32 SPACE Characters are Entered One At a Time. 65 A 33 ! When Finished the # is Pressed with 66 B 34 " No Entry. 67 C 35 # 68 D...
  • Page 15 TABLE OF CONTENTS...
  • Page 16 TABLE OF CONTENTS...
  • Page 17 TABLE OF CONTENTS...
  • Page 18: Radio Cable

    THE RX AUDIO IN SHOULD BE CONNECTED TO SQUELCHED AUDIO THAT DOES NOT VERY WITH THE VOLUME CONTROL. THE SEI RECEIVER CONNECTS TO RX AUDIO IN AUTOMATICALLY WHEN PLUGGED IN SERIES WITH THE ADVISOR. (SEE PAGE 18) GROUND RX AUDIO IN IF NOT USING DECODER.
  • Page 19 PA/LIGHTS J3 RJ45 CAT 5 1 ROOM LIGHT RELAY BROWN 2 ROOM LIGHT RELAY WHITE/BROWN NORMALLY OPEN 3 RED LIGHT RELAY GREEN 4 RED LIGHT RELAY WHITE/GREEN NORMALLY OPEN 5 ALERT RELAY ORANGE 6 ALERT RELAY WHITE/ORANGE NORMALLY OPEN 7 AUDIO TO PA AMP BLUE 8 AUDIO TO PA AMP WHITE/BLUE...
  • Page 20: Adjust Encoder

    ADJUST ENCODER NOTE: TX AUDIO OUT IS BEST CONNECTED TO A FLAT AUDIO INPUT. IF THE INPUT HAS PRE-EMPHASIS (MIC INPUT) THEN SELECT DE-EMPHASIS IN THE PROGRAMMING MENU. SELECT “SETUP” IN THE PROGRAM MODE. USE “4”, “5”, AND “6” TO KEY THE RADIO AND GENERATE 350 HZ, 1000 HZ, AND 2700 HZ FOR 8 SEC.
  • Page 21: Pedestal Mount

    POWER IN A MOBILE INSTALLATION IN A MOBILE INSTALLATION THE UNIT SHOULD BE POWERED FROM THE SWITCHED B+ FROM THE RADIO. MOUNTING THE UNIT IN A MOBILE INSTALLATION THE ENCODER HAS FOUR THREADED INSERTS ON THE BOTTOM OF THE HOUSING. THE INSERTS MATCH UP WITH THE STANDARD AMPS PATTERN ON A PEDESTAL MOUNT.
  • Page 22 CONNECT THE RECORDER TO THE RADIO ( SEE INSTALLATION INSTRUCTIONS) REBOOT THE RECORDER BY UNPLUGGING AND PLUGGING BACK IN FROM A COMPUTER WITH WIFI (OR A WIFI ADAPTOR) FIND THE “seirecorder” NETWORK ACCESS POINT AND CONNECT TO IT WITH THE PASS PHRASE “seirecorder123”...
  • Page 23 SIGN IN TO BRING UP THE OPEN A BROWSER - ENTER THE URL CONFIGURATION PAGE “http://192.168.50.1/configure USER NAME = admin PASSWORD = seirecorder123 OPEN THE DROP DOWN LIST SELECT “Network” RENAME THE RECORDER FOR THE THE WHEEL WILL SPIN WHILE THE CURRENT SYSTEM AND CLICK SYSTEM IS WORKING “Configure”...
  • Page 24 THE RECORDER WILL DISCONNECT - CLOSE THE BROWSER - REBOOT BY UNPLUGGING AND PLUGING IN THE RECORDER RECONNECT WITH THE NEW NAME SELECT “Audio” OPEN A BROWSER - ENTER THE URL “http://192.168.50.1/configure TABLE OF CONTENTS...
  • Page 25 ADJUST MIC AUDIO - SPEAK INTO THE MIC AT A NORMAL LEVEL AND ADJUST THE MIC LEVEL (2) SO IT DOES NOT EXTENT OVER THE RED LINES (1) ADJUST RECEIVER AUDIO - FEED A SIGNAL INTO THE RADIO WITH 1000HZ AT 1.5 KHZ DEV AT 90DBM. ADJUST THE REC LEVEL (7) SO IT DOES NOT EXTEND OVER THE RED LINES (1) (YOU CAN CLICK ON THE SLIDER AND USE THE ARROW KEYS) ADJUST THE VOX LEVEL (8) SO ANY SYSTEMIC NOISE DOES NOT EXTEND OVER...
  • Page 26 SELECT “Time” SELECT THE CORRECT TIME ZONE AND CLICK “Synchronize” TO SYNCHRO- NIZE THE TIME WITH THE COMPUTER SELECT “Tones” THE NAME OF THE DEPARTMENT CAN BE DISPLAYED WHEN THE ENTRY CONTAINING THE TONES IS CLICKED EACH DEPARTMENT CAN HAVE A DIFFERENT COLOR ENTRY.
  • Page 27 SELECT “Cloud” IF OPTIONAL CLOUD SERVICES ARE CHOSEN THEN 3 KEYS WILL BE EMAILED TO YOU. EACH KEY MUST BE COPIED AND PASTED INTO THE CORRECT BOX THEN SET, ONE AT A TIME. THE WHEEL WILL SPIN WHILE THE KEY IS BEING SET. TABLE OF CONTENTS...
  • Page 28 CONNECT TO WIFI SYSTEM SELECT “Network” CHOOSE YOUR SYSTEM FROM THE DROP DOWN MENU OF AVAILABLE WIFI SSIDs ENTER THE PASSPHRASE FOR YOUR NETWORK CLICK “ADD” THE RECORDER WILL NOW DISCONNECT AND REBOOT TABLE OF CONTENTS...
  • Page 29 SIGN IN TO THE RECORDER ON THE WIFI NETWORK USING THE NEW NAME (http://”new name”) GOTO CONFIGURE > NETWORK UNDER Wifi Status MAKE NOTE OF THE IP ADDRESS IF FOR SOME REASON THE NAME WON’T GET YOU IN THE IP ADDRESS PROBABLY WILL SCROLL DOWN TO THE BOTTOM OF Wifi Status PAGE AND YOU CAN SEE THE CONFIGURED NETWORKS...
  • Page 30 TABLE OF CONTENTS...
  • Page 31 TABLE OF CONTENTS...
  • Page 32 TABLE OF CONTENTS...
  • Page 33 CONNECTION TO RADIO J1 RJ45 RADIO CABLE 1 PTT - BRN - RECORDER ONLY - NORMAL OPERATION - NO CONNECTION - USING WITH ADVISOR ENCODE - CONNECT TO RADIO PTT - IF MIC AUDIO IS LIVE ALL THE TIME THEN CONNECT TO RADIO PTT AND SETUP GATING IN AUDIO MENU (SEE PAGE 11) 2 TX AUDIO OUT - BLU - NOT NEEDED UNLESS ADVISOR ENCODE IS USED...
  • Page 34 Mic Audio It can be Difficult to get Mic Audio from the Radio. A Jumper is Included with the Recorder so Mic Audio can be picked up from the back of the Mic Jack on the Control Head and run to the back of the Radio for Connection to the Recorder.
  • Page 35 MIC AUDIO FOR THE RECORDER GETTING MIC AUDIO FOR THE RECORDER CAN BE THE MOST CHALLENGING PART OF CONNECTING THE RECORDER. MIC AUDIO IS USUALLY NOT AVAILABLE ON AN ACCESSO- RY CONNECTOR SO THERE ARE 2 CHOICES FOR MAKING THE CONNECTION. 1_INTERNAL CONNECTION - CONNECTING TO THE MIC AUDIO PIN ON THE BACK OF THE MIC CONNECTOR INSIDE THE RADIO.
  • Page 36 TABLE OF CONTENTS...
  • Page 37 TABLE OF CONTENTS...
  • Page 38 TABLE OF CONTENTS...
  • Page 39 TABLE OF CONTENTS...
  • Page 40 TABLE OF CONTENTS...
  • Page 41 TABLE OF CONTENTS...
  • Page 42 TABLE OF CONTENTS...
  • Page 43 TABLE OF CONTENTS...
  • Page 44 TABLE OF CONTENTS...
  • Page 45 TABLE OF CONTENTS...
  • Page 46: Warranty

    WARRANTY The SEI Advisor is warranted to be free from defects in material or workmanship for a period of 1 year from the date of purchase. Damage due to misuse or modification is not covered under this warranty. The unit must be returned to the factory and we will repair or replace it (at our option) at no charge.
