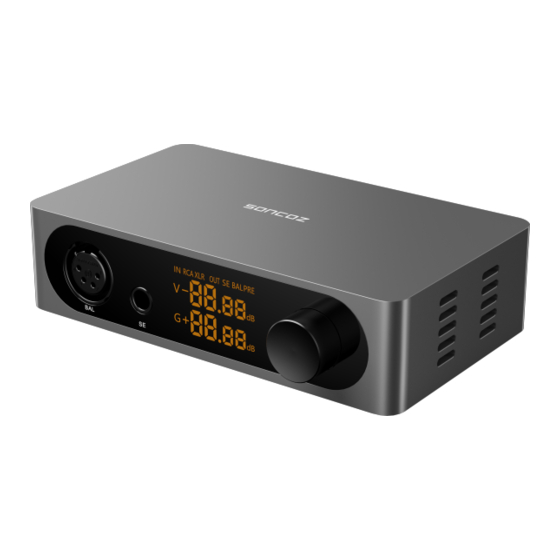

- Page 1 ® The Power of Original Sound QXA1 Headphone Amp & Pre Amp User Manual V1.0 Nov. 2021...
-
Page 2: Operations And Settings
4 Power in: USB-C 02 OPERATIONS AND SETTINGS QXA1 has one multi-function knob button on the front of the unit which integrates all the functions and operations. Operation mode include one press、long press、 slow and fast left or right rotation. -
Page 3: Specifications
7 Mute function(HPA/PRE) Press the knob once and the QXA1 will be in silent mode In silent mode, the “V” or “G” indicator will keep flashing and the screen gradually darkens, then the screen goes out within about 60 seconds... - Page 4 1 Dimensions: 149.3mm(W) x 87mm(D) x 37mm(H) 2 Weight: 550g 3 Power input: DC 5V 1.5A 4 Power consumption: <8W Analog Inputs HPA Outputs THD+N @1kHz <-116dB <-117dB <-116dB <-117dB Freq@20Hz~20KHz ±0.1dB ±0.1dB ±0.1dB ±0.1dB DNR@1kHz A-wt <-124dB <-122dB <-124dB <-122dB SNR@50mV A-wt <-92dB...
-
Page 5: Typical Applications
04 TYPICAL APPLICATIONS 1 Preamp application 2 Headphone Amplifier application... - Page 6 /an adapter with output specification of 5V@2A. Q5: How to make QXA1 enter standby mode? A5: 1.Press the knob once and the QXA1 will be in silent mode, after 60 seconds, the screen will goes out and enters the standby mode.
- Page 7 ® The Power of Original Sound QXA1 耳放前级一体机 用户手册 V1.0 2021年11月...
- Page 8 01 概述 QXA1是一款由松果音视（深圳）科技有限公司（SONCOZ）开发设计与制造的 高性能耳放（HPA）前级（PRE）一体机。我们花几分钟时间来熟悉它的操作。 前面板 1 耳放4芯平衡输出 2 耳放6.35mm单端输出 3 RCA单端模拟输入图标 4 平衡(XLR) 模拟输入图标 5 耳放6.35mm单端输出图标 6 耳放4芯平衡输出图标 7 前级单端(RCA) 模拟输出图标 8 音量图标 9 增益图标 10 多功能旋钮按键 后面板 1 平衡(XLR) 模拟输入 2 单端(RCA) 模拟输入 3 前级单端(RCA) 模拟输出 4 电源输入：USB-C 02 操作和设置...
- Page 9 切换循环：V（音量）— G（增益）— IN（输入）— OUT（耳放输出）— PRE（前级输出) QXA1具有记忆功能，即使掉电也能记忆最后一次调整的状态以及对应参数 长按旋钮6秒后复位系统 2 音量调节（默认：-99.75dB） 直接旋转旋钮可以调整音量大小（默认） 音量调整范围：-99.75dB~0dB (0.25dB/Step@增益=0/6dB) 3 增益调节（默认：0dB） 按压旋钮一次后旋转按钮至“G”图标闪烁；再次按压旋钮后旋转旋钮调节增益 增益调整范围：0~+12dB (0.5dB/Step) 如果要再次调节音量请执行以下操作：按压旋钮一次后旋转按钮至“V”图标闪 烁；再次按压旋钮后，旋转旋钮调节音量 4 模拟输入（单端RCA/平衡XLR）切换 （默认：单端RCA） 按压旋钮一次后旋转按钮至“IN”图标闪烁；再次按压旋钮后，旋转旋钮“RCA” 或“XLR”图标闪烁，再次按压旋钮确认相应模拟输入 5 耳放输出（单端SE/平衡BAL）切换（默认：单端SE） 按压旋钮一次后旋转按钮至“OUT”图标闪烁；再次按压旋钮后，旋转旋钮“SE” 或“BAL”图标闪烁，再次按压旋钮确认相应耳放输出 6 前级输出（单端RCA）开/关（默认关闭） 按压旋钮一次后旋转按钮至“PRE”图标闪烁；再次按压旋钮后前级输出开启， “PRE”图标常亮 重复上述操作，前级输出关闭，“PRE”图标熄灭 7 静音模拟输出（耳放HPA/前级PRE） 按压旋钮一次后QXA1 进入静音模式 静音模式下，“V”或者“G”图标会持续闪烁，一段时间后屏幕会逐渐变暗，约 60秒后熄屏 03 规格...
- Page 10 1 尺寸：149.3mm（宽）x 87mm（深） x 37mm（高） 2 重量：550g 3 电源输入：直流 5V 1.5A 4 功率消耗：小于8W 模拟输入 耳放输出 失真加噪声 @1kHz <-116dB <-117dB <-116dB <-117dB ±0.1dB ±0.1dB ±0.1dB ±0.1dB 频率响应@20Hz~20KHz 动态范围@1kHz A-wt <-122dB <-124dB <-122dB <-124dB 信噪比@50mV A-wt <-92dB <-91dB <-92dB <-91dB 通道串扰 @10kHz <-118dB <-120dB <-118dB...
- Page 11 04 典型应用 1 前级应用 2 耳放应用...
- Page 12 05 包装内容 1 QXA1 X 1 2 USB-C电源线 X 1 3 6.35mm 转 3.5mm 连接器 X 1 4 用户手册 X 1 06 常见问答 问1：前级和耳放能同时输出吗？ 答1：可以，耳放输出时，前级输出可选择开启或者关闭。 问2：如何快速调节QXA1音量大小？ 答2：当QXA1检测旋钮快速转动时，自动进入快速音量调节模式，当检测到旋钮 缓慢转动时，进入微调模式。 问3：增益是连续可调的吗？ 答3：是的，增益按照0.5dB/步在可调范围内可调。 问4：用什么给QXA1供电？ 答4：QXA1供电需求为5V@1.5A，可以用输出规格为5V@2A的线性电源、移动 电源、适配器供电。 问5：QXA1怎样进入待机模式？ 答5：1.按压旋钮一次后QXA1 进入静音模式，60秒后熄屏进入待机模式 2.长按旋钮3秒后屏幕熄灭直接进入待机模式(注：长按旋钮6秒重置系统） 问6：QXA1进入待机模式熄屏后怎么唤醒？ 答6：旋转或按压旋钮一次QXA1屏幕将被唤醒，再按压一次退出静音模式。 问7：QXA1有西装套吗？...
