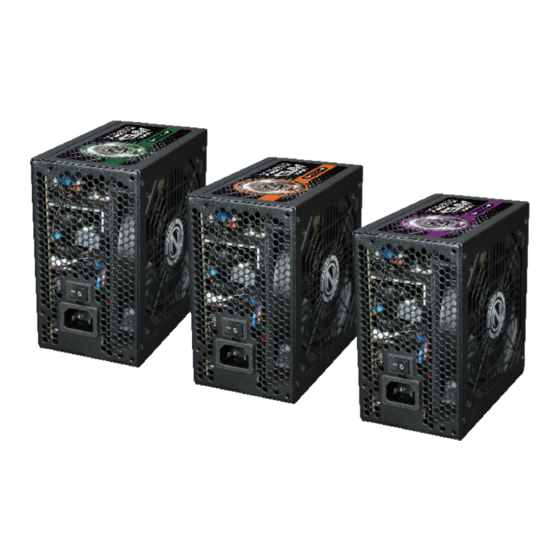

ZALMAN ZM500-GVM User Manual

ZALMAN ZM500-GVM User Manual

Dual forward switching power supply
Hide thumbs Also See for ZM500-GVM:

Advertisement

Quick Links

User's Manual
ZM500/600/700-GVM
Dual Forward Switching
Power Supply
※ To ensure safe and easy installation, Please read the following precautions.
www.ZALMAN.com
Ver.180112

Advertisement

loading
Need help?

Need help?

Do you have a question about the ZM500-GVM and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for ZALMAN ZM500-GVM

  • Page 1 User's Manual ZM500/600/700-GVM Dual Forward Switching Power Supply ※ To ensure safe and easy installation, Please read the following precautions. www.ZALMAN.com Ver.180112...
  • Page 2: Warnings And Safety Precautions

    ▶ Product designs and specifications may be revised without prior notification to improve quality and performance. Disclaimer) Zalman Tech Co., Ltd. is not responsible for any damages due to external causes, including but not limited to, improper use, problems with electrical power, accident, neglect, alteration, repair, improper installation, or improper testing.
  • Page 3: Specifications

    English 3. Specifications 1) ZM500-GVM Electrical & Physical Specifications Voltage 115~230VAC ±10% Output Load Rating Combined AC Input Range Vout Power Frequency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC Input Current 103W 230VAC 0.2A PFC Type Active PFC +12V 0.6A...
  • Page 4 English 3. Specifications 3) ZM700-GVM Electrical & Physical Specifications Voltage 115~230VAC ±10% Output Load Rating Combined AC Input Range Vout Power Frequency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC Input Current 130W 230VAC 0.2A PFC Type Active PFC +12V 0.6A 52.5A...
  • Page 5 English 3. Specifications 4) ZM500-GVM Cable Specifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector...
  • Page 6 English 3. Specifications 5) ZM600-GVM Cable Specifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector Peripheral Power...
  • Page 7 English 3. Specifications 6) ZM700-GVM Cable Specifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector PCI Express4 Connector PCI Express3 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power...
  • Page 8 English 4. Certifications...
  • Page 9 Responsabilité) Zalman Tech Co Ltd., ne saura être tenu pour responsable en cas de dommages dus à des causes externes, incluant mais non limitées à une mauvaise utilisation, à des problémes électriques, à un accident, à une négligence, à...
  • Page 10: Spécifications

    Français 3. Spécifications 1) ZM500-GVM Electrical & Physical Spécifications Tension 115~230VAC ±10% Charge en Sortie Puissance Tension en Entrèe Tension Combinèe Frèquency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A Courant d'Entrèe 103W 230VAC 0.2A Type de PFC PFC Actif +12V 0.6A...
  • Page 11 Français 3. Spécifications 3) ZM700-GVM Electrical & Physical Spécifications Tension 115~230VAC ±10% Charge en Sortie Puissance Tension en Entrèe Tension Combinèe Frèquency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A Courant d'Entrèe 130W 230VAC 0.2A Type de PFC PFC Actif +12V 0.6A 52.5A...
  • Page 12 Français 3. Spécifications 4) ZM500-GVM Cable Spécifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector...
  • Page 13 Français 3. Spécifications 5) ZM600-GVM Cable Spécifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector Peripheral Power...
  • Page 14 Français 3. Spécifications 6) ZM700-GVM Cable Spécifications Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector PCI Express4 Connector PCI Express3 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power...
  • Page 15 Français 4. Certifications...
  • Page 16: Предупреждения И Меры Предосторожности

    ▶ Конструкция и внешний вид изделия для улучшения его качеств могут быть изменены произв одителем без предупреждения. Disclaimer) Zalman Tech Co., Ltd. is not responsible for any damages due to external causes, including but not limited to, improper use, problems with electrical power, accident, neglect, alteration, repair, improper installation, or improper testing.
  • Page 17 русский 3. инструкция по обращению 1) ZM500-GVM Electrical & Physical Spécifications Диапазон входного нап Voltage 115~230VAC ±10% диапазон выходной нагрузки выходное н суммарный вых ряжения переменного тока апряжение одной ток Frequency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A переменный ток н...
  • Page 18 русский 3. инструкция по обращению 3) ZM700-GVM Electrical & Physical Spécifications Диапазон входного нап Voltage 115~230VAC ±10% диапазон выходной нагрузки выходное н суммарный вых ряжения переменного тока апряжение одной ток Frequency 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A переменный ток н 130W а...
  • Page 19 русский 3. инструкция по обращению 4) ZM500-GVM внешний вид Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power...
  • Page 20 русский 3. инструкция по обращению 5) ZM600-GVM внешний вид Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector...
  • Page 21 русский 3. инструкция по обращению 6) ZM700-GVM внешний вид Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector PCI Express4 Connector PCI Express3 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector...
  • Page 22 русский 4. сертификация...
  • Page 23 中文 1. 警告及注意事项 将对人体造成严重伤害或导致死亡 敬告 ▶ 插入电源插销的状态下任意拆解产品外壳会发生触电事故或严重损坏产品,所以请 勿随意拆解。 ▶ 用湿手触摸电源插销会发生触电事故,所以切勿用湿手触摸。 ▶ 切勿将手指或金属物体夹入产品气孔或冷却扇内。 对人体造成轻微损害或导致产品性能下降。 注意 ▶ 放在过于阴凉或周围发热的地方会降低产品性能或缩短产品寿命。 ▶ 产品内渗入水或液体时会导致产品故障的发生。 ▶ 过于湿润或通风不良处会缩短产品寿命。 ▶ 输入AC电源的状态下若与主电路板连接主输出连接器会破坏主电路板。 ▶ 连接DC输出连接器时必须连接在各连接器的适当位置上。请注意避免以相反的方 向连接各个连接器。 ▶ 操作本产品过程中为了防止受伤或事故的发生,请务必带上手套。 ▶ 由于安装有误或规定用途以外使用中所发生的问题,本公司概不负责。 ▶ 为了改善质量,产品外观设计及规格会在未通知消费者的情况下进行变更。 2. 內容 固定螺栓 4个 电源 电缆扎带 5个 操作说明书 电源插座...
  • Page 24 中文 3. 产品规格 1)ZM500-GVM 电器规格 电压 115~230VAC ±10% 输出负荷范围 AC输入范围 输出电压 总输出 频率 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC输入电流 103W 230VAC 0.2A PFC种类 Active PFC +12V 0.6A 37.5A 450W 500W 功率因數 最大99% -12V 0.0A 0.3A 3.6W 115VAC +5VSB 0.0A...
  • Page 25 中文 3. 产品规格 3)ZM700-GVM 电器规格 电压 115~230VAC ±10% 输出负荷范围 AC输入范围 输出电压 总输出 频率 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC输入电流 130W 230VAC 0.2A PFC种类 Active PFC +12V 0.6A 52.5A 630W 700W 功率因數 最大 99% -12V 0.0A 0.3A 3.6W 115VAC +5VSB 0.0A...
  • Page 26 中文 3. 产品规格 4) ZM500-GVM 输出外观图 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector Peripheral Power...
  • Page 27 中文 3. 产品规格 5) ZM600-GVM 输出外观图 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector Peripheral Power Connector...
  • Page 28 中文 3. 产品规格 6) ZM700-GVM 输出外观图 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector PCI Express4 Connector PCI Express3 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector...
  • Page 29 中文 4. 认证...
  • Page 30: Środki Ostrożności

    ▶ Projekty i specyfikacje produktu mogą ulegać aktualizacji w celu ulepszania jakości oraz parametrów pracy urządzenia bez konieczności wystosowywania wcześniejszych powiadomień. Zastrzeżenie) Firma Zalman Tech Co. Ltd. nie ponosi odpowiedzialności za jakiekolwiek szkody wynikające z przyczyn zewnętrznych, włączając w to, ale nie ograniczając się do nich, nieprawidłowe korzystanie z produktu, problemy z zasilaniem, wypadki, zaniedbania, modyfikacje, naprawy, nieprawidłową...
  • Page 31 Polski 3. Specyfikacje 1) Specyfikacje parametrów elektrycznych oraz fizycznych ZM500-GVM Napięcie 115~230VAC ±10% Zakres obciążenia wyjścia Zakres zasilania Vout Połączona moc prądem zmiennym Częstotliwość 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A Zasilanie 103W prądem zmiennym 230VAC 0.2A Typ korekcji czynnika...
  • Page 32 Polski 3. Specyfikacje 3) Specyfikacje parametrów elektrycznych oraz fizycznych ZM700-GVM Napięcie 115~230VAC ±10% Zakres obciążenia wyjścia Zakres zasilania Vout Połączona moc prądem zmiennym Częstotliwość 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A Zasilanie 130W prądem zmiennym 230VAC 0.2A Typ korekcji czynnika Aktywna korekcja czynnika zasilania +12V 0.6A...
  • Page 33 Polski 3. Specyfikacje 4) Specyfikacje kabla ZM500-GVM Złącze Mainboard Złącze Złącze prądu PCI Express2 Złącze prądu PCI Express1 Złącze S-ATA Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze Peripheral Złącze...
  • Page 34 Polski 3. Specyfikacje 5) Specyfikacje kabla ZM600-GVM Złącze Mainboard Złącze Złącze prądu PCI Express2 Złącze prądu PCI Express1 Złącze S-ATA Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze S-ATA Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze Peripheral Złącze Peripheral Złącze...
  • Page 35 Polski 3. Specyfikacje 6) Specyfikacje kabla ZM700-GVM Złącze Mainboard Złącze Złącze prądu PCI Express2 Złącze prądu PCI Express1 Złącze prądu PCI Express4 Złącze prądu PCI Express3 Złącze S-ATA Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze S-ATA Złącze S-ATA Złącze S-ATA Złącze Peripheral Złącze...
  • Page 36 Polski 4. Certyfikaty...
  • Page 37 한국어 1. 경고 및 주의사항 인체에 치명적인 상해나 사망사고가 발생할 수 있습니다. 경 고 ▶ 전원 플러그를 꽂은 상태에서 제품의 커버를 임의로 분해할 경우 감전사고나 치명적인 제품 손상이 발생할 수 있으므로 임의로 분해하지 마십시오. ▶ 물기가 있는 손으로 전원 플러그를 만지면 감전될 위험이 있으므로 절대 젖은 손으로 만지지...
  • Page 38 한국어 3. 제품 사양 1) ZM500-GVM 전기적 / 기구적 사양 전압 115~230VAC ±10% 출력 부하 범위 AC 입력 범위 출력 전압 합산 출력 주파수 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC 입력 전류 103W 230VAC 0.2A PFC 종류...
  • Page 39 한국어 3. 제품 사양 5) ZM700-GVM 전기적 / 기구적 사양 전압 115~230VAC ±10% 출력 부하 범위 AC 입력 범위 출력 전압 합산 출력 주파수 50Hz ~ 60㎐ ±3 peak 115VAC +3.3V 0.1A AC 입력 전류 130W 230VAC 0.2A PFC 종류 Active PFC +12V 0.6A...
  • Page 40 한국어 3. 제품 사양 2) ZM500-GVM 출력 외형도 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power...
  • Page 41 한국어 3. 제품 사양 4) ZM600-GVM 출력 외형도 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector...
  • Page 42 3. 제품 사양 6) ZM700-GVM 출력 외형도 Mainboard Power Connector CPU Power Connector PCI Express2 Connector PCI Express1 Connector PCI Express4 Connector PCI Express3 Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power Connector Peripheral Power Connector S-ATA Power Connector S-ATA Power Connector S-ATA Power...
  • Page 43 이 기기는 가정용(B급) 전자파적합기기로서 주로 가정에서 사용하는 것을 목적으로 하며, 모든 지역에서 사용할 수 있습니다. 기기명 : 컴퓨터용 전원공급 장치 제조자 : Sirfa(Dong Guan) Electronic Co., Ltd. 상 호 : 잘만테크 주식회사 제조날짜 : 별도 표기 모델명 : ZM500-GVM, ZM600-GVM, 인증번호 : MSIP-REI-ZMT-ZM500-GVM MSIP-REI-ZMT-ZM600-GVM ZM700-GVM MSIP-REI-ZMT-ZM700-GVM 제품...
