Fandis TRT-10A230V-NO Assembly Instructions

ASSEMBLY INSTRUCTIONS
3.1 Assembly suggestions
The heaters have been designed to act by means of natural air
motion (chimney effect). Nevertheless the forced air flow inside the
electrical cabinet increases performance, by reducing the heat
exchange time and assuring an even temperature distribution. For
correct heater operation, leave the required free spaces around it,

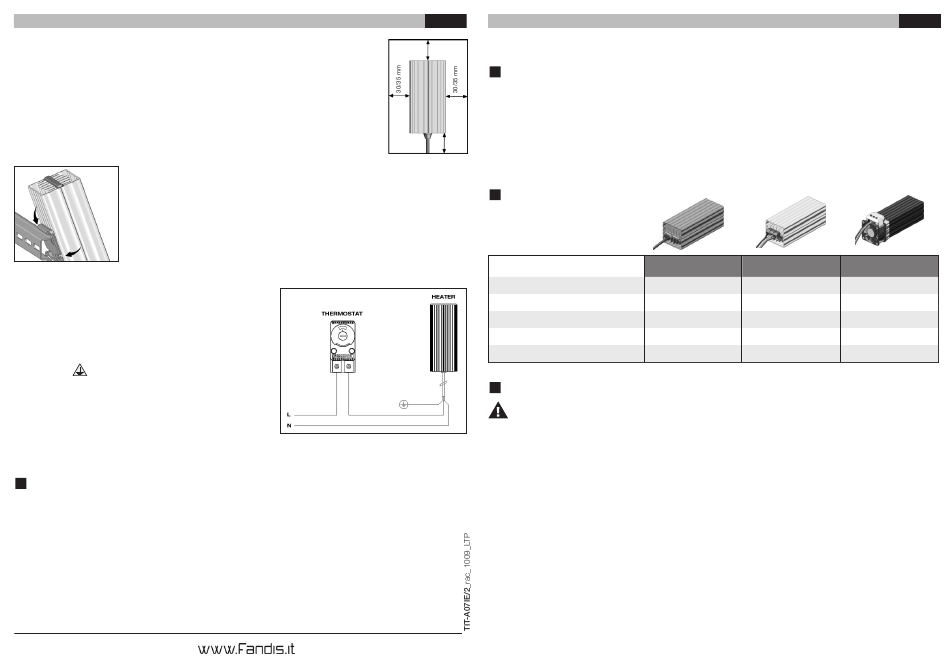

as shown in Fig. 1.
3.2 Fixing
Fig. 2
Hook the heater on the 35mm DIN 46 277/3 - EN 50 022 rail
using the proper fixing clip (see Fig. 2). Fix it in the vertical
position, so that the power cable hangs down.
3.3 Electrical connections
The heater is provided with a three-pole power
cable, with a brown conductor (Line), a blue
one (Neutral) and a green/yellow one (Earth) or
with a terminal block for the connection of
feeding conductors (L and N) and of earth
conductor ; the feeding conductors must be
choosen according to their use and to the
current absorbed by the heater (see the
product data-sheet).
Fig. 3 shows the typical heater connections.
Act as suggested in section 3 "INSTALLATION"
when carrying out the electrical connection.
4
WARRANTY
For warranty conditions see "General Sales Conditions".
Our RAC series heaters, with max power of 150W, are included as components
(external heater ) in the UL file nr. E247491, coupled with our thermostat models
TRT-10A230V-NO and TRT-10A230V-NC.
All specifications, data and drawings are subject to change without notice and are approximate.
english
min 60 mm
Fig. 1 60 mm
Fig. 3
ISTRUZIONI DI MONTAGGIO
RISCALDATORI ANTICONDENSA
1
DESCRIZIONE E FUNZIONAMENTO
I riscaldatori sono costituiti da un dissipatore di alluminio estruso e da una resisten-
za elettrica riscaldante e autoregolante di tipo PTC; la dissipazione del calore avvie-
ne mediante convezione naturale e irraggiamento. L'apparecchio evita la formazio-
ne di condensa all'interno di armadi elettrici mantenendo la temperatura al di sopra
di quella di rugiada. Il suo funzionamento deve essere regolato da un termostato
per evitare il raggiungimento di temperature indesiderate all'interno dell'armadio
elettrico.
2
CARATTERISTICHE TECNICHE
Tensione nominale [V]
Potenza riscaldante nominale [W]
Campo di regolazione della potenza
Grado di protez. sec. EN 60529
Temperatura di lavoro [°C]
3
INSTALLAZIONE
AVVERTENZE
- l'installazione, la conduzione e la manutenzione devono essere eseguite secondo
le istruzioni contenute in questo manuale.
- verificare che le condizioni dell'ambiente e della tensione di alimentazione rientri-
no tra quelle specificate nel data sheet del prodotto.
Ogni utilizzo diverso da quello previsto e l'apporto di modifiche, non espressamen-
te autorizzate dal costruttore, sono da ritenersi impropri.
La responsabilità di lesioni o danni causati da uso improprio ricadrà esclusivamen-
te sull'utilizzatore.
Questo prodotto contiene componenti elettrici sotto tensione e quindi tutte le ope-
razioni di servizio o manutenzione devono essere condotte da personale esperto e
qualificato, cosciente delle necessarie precauzioni.
Attenzione: pericolo di ustioni.
Il riscaldatore è un apparecchio che ha superfici surriscaldate durante il funzio-
namento, non installarlo in prossimità di materiale infiammabile o sensibile al
calore. Prima di installare o eseguire qualsiasi intervento su di esso, disconnet-
terlo dalla rete di alimentazione e aspettare che si raffreddi.
VERSIONI VERSIONI
CON CAVO CON MORSETTIERA
110-250 110-250
45-150 45-150
<50%÷130% <50%÷130%
IP40 IP20
-30°...+40° -30°...+40°
I dati nominali si riferiscono a 20°C ambiente.
italiano
VERSIONI
CON VENTILATORE
230
250-400
<50%÷130%
IP20
-30°...+40°
