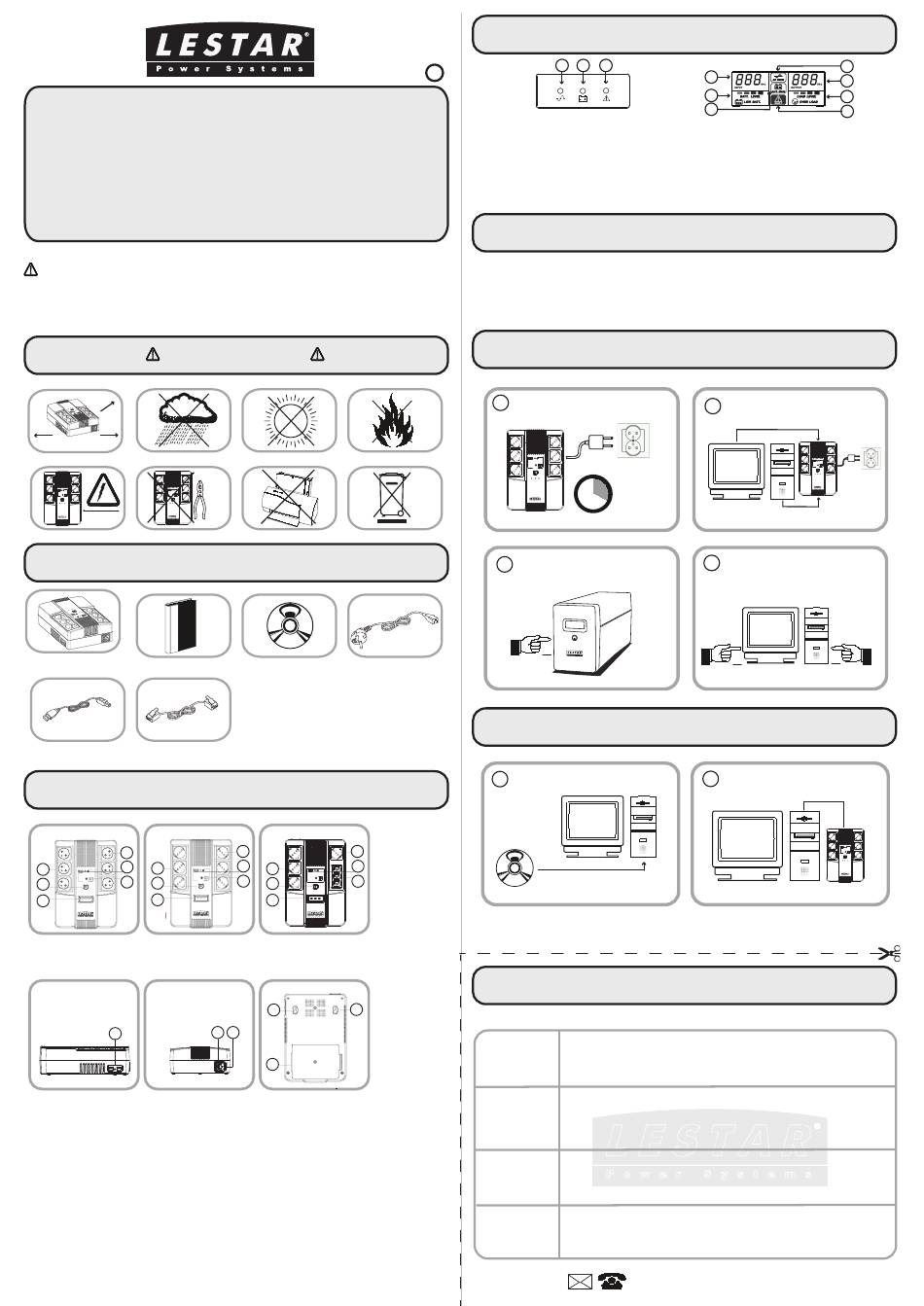

LESTAR AiO-650 Quick Start Manual

AiO-650 / AiO-650S / AiO-650si / AiO-650F / AiOL-650 /
AiOL-650S / AiOL-650si / AiOL-650F /
AiO-850 / AiO-850S / AiO-850si / AiO-850F / AiOL-850 /
AiOL-850S / AiOL-850si / AiOL-850F
w topologii Line Interactive AVR
SIO-Skrócona Instrukcja Obsługi
Niniejsza instrukcja SIO ma charakter informacyjny w odniesieniu do podstawowych zasad
bezpieczeństwa i funkcji zasilacza. Przed uruchomieniem zasilacza należy zapoznać się z
treścią PIO (Pełnej Instrukcji Obsługi) znajdującej się na stronie www.lestar.pl a w szczególności
zasad dotyczących bezpieczeństwa użytkowania.
uwagi dotyczące użytkowania
20 cm
20 cm
20 cm
zawartość opakowania*
UPS SIO + GWARANCJA
kabel kom. USB kabel RJ-45
*szczegółowy opis wyposażenia dla danego modelu w PIO na www.lestar.pl
elementy zewnętrzne
4
5
1
1
6
2
2
3
3
panel górny panel górny
AiO-650f/850f AiO-650s/850s
7
panel boczny z RJ-45
panel boczny z gn. zas
1. gniazda wyjściowe Bypass (bez podtrzymania awaryjnego)
2. wyłącznik sieciowy
3. kontrolki LED lub panel LCD
4. gniazda wyjściowe z zasilaniem awaryjnym
5. port USB do ładowania urządzeń PDA
6. port komunikacyjny USB
7. port RJ-45
8. bezpiecznik
9. napięcie wejścia
10. otwory mocujące do ściany
11. panel wymiany akumulatora
UPS
CD z UPSilon 2000 kabel zasilający
4 4
5 5
1
6 6
2
3
panel górny
AiO-650si/850si
10 10
9
8
11
panel dolny
1
PL
LED
LED (AiO-650/AiO-850) 1. zielony LED - wskaźnik zasilania z sieci 2. migający żółty LED - wskaźnik
zasilania z akumulatora 3. czerwony LED - wskaźnik usterki
LCD (AiOL-650/AiOL-850) 1. napięcie wejścia 2. napięcie wyjścia 3. wskaźnik zasilania z sieci 4. wskaźnik
zasilania z akumulatora 5. wskaźnik poziomu obciążenia, gdy miga oznacza przeciążenie 6. wskaźnik
poziomu naładowania akumulatora, gdy miga oznacza konieczność doładowania 7. wskaźnik usterki
SIO-V.60 PL
1. gdy UPS przełącza się z pracy sieciowej na zasilanie awaryjne: dźwięk co 6-10 sek.
2. akumulator bliski rozładowaniu: dźwięk co 1 sek.
3. przeciążenie UPS: dźwięk co 0,5 sek.
4. awaria akumulatora: dźwięk co 2 sek.
5. inne usterki: dźwięk ciągły.
*szczegółowy opis alarmów i sygnalizacji UPS na www.lestar.pl
1
3
ON
1
UPSilon 2000
włóż płytę do napędu i postępuj zgodnie z komunikatami ekranowymi. Po restarcie komputera na dolnym
pasku zadań pojawi się ikonka programu UPSilon 2000.
Szczegółowe warunki gwarancji oraz precedura obsługi napraw gwarancyjnych/pogwarancyjnych na www.lestar.pl lub e-mail: serwis@lestar.com.pl
model
zasilacza
numer
fabryczny
numer
faktury
podpis
i pieczęć
sprzedawcy
Uwaga: podstawą uznania naprawy w ramach gwarancji jest oryginał dowodu zakupu urządzenia
kontakt:
ikony wyświetlacza LCD / kontrolki LED
2 3
1
6
4
alarmy dźwiękowe*
1 podłączenie UPS do zasilania i komputera
2
min. 4h
4
ON
instalacja oprogramowania (opcja)
2
karta gwarancyjna
@
: www.lestar.pl, serwis@lestar.com.pl
3
2
5
7
LCD
ON
kabel USB
