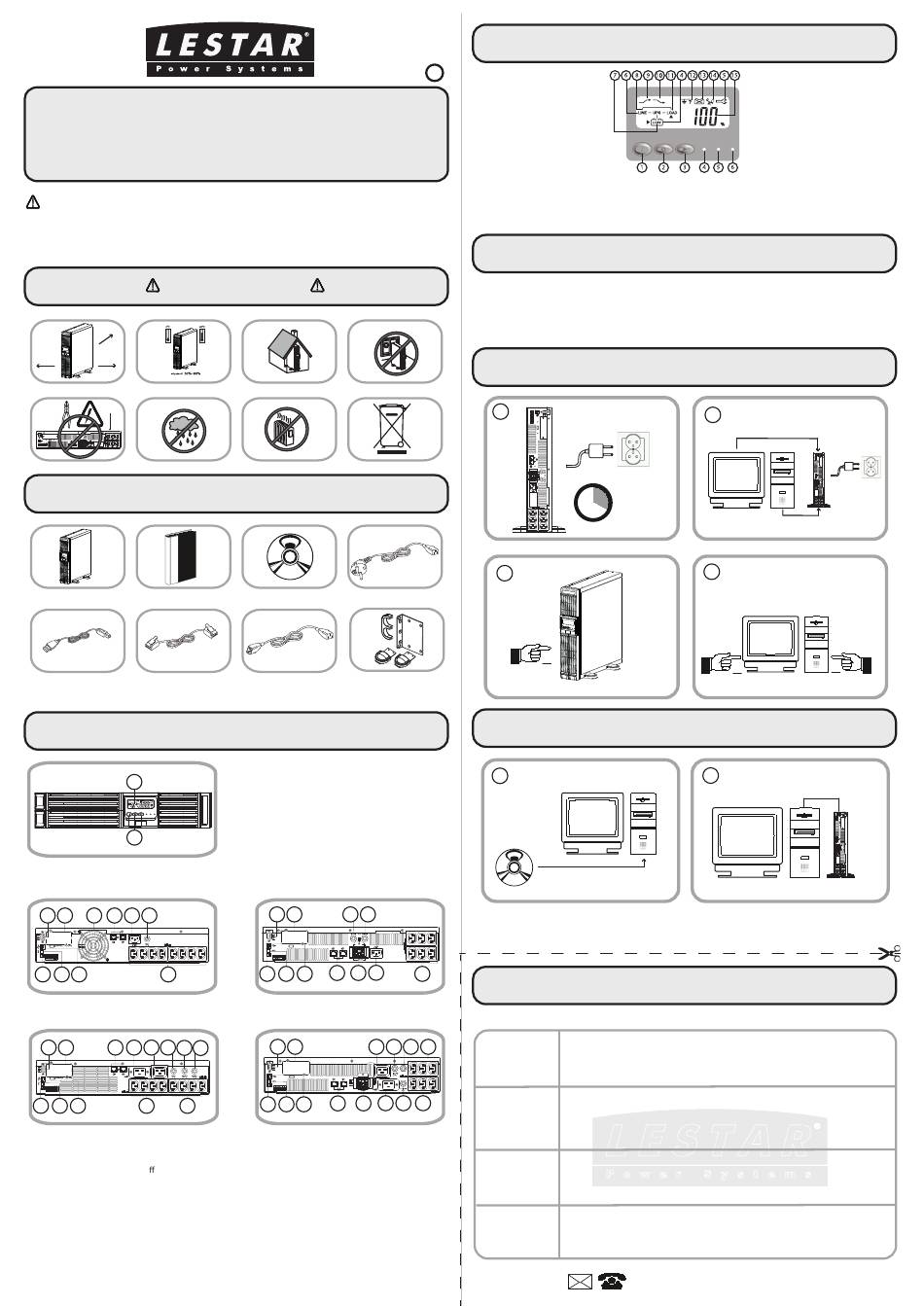

LESTAR JsRT-775 Quick Start Manual

UPS JsRT-775/1100/1500/2200/3000
1100XL/1500XL/2200XL/3000XL
RT Rack Tower
w typologii Pure SineWave Line Interactive AVR
SIO-Skrócona Instrukcja Obsługi
Niniejsza instrukcja SIO ma charakter informacyjny w odniesieniu do podstawowych zasad
bezpieczeństwa i funkcji zasilacza. Przed uruchomieniem zasilacza należy zapoznać się z
treścią PIO (Pełnej Instrukcji Obsługi) znajdującej się na stronie www.lestar.pl a w szczególności
zasad dotyczących bezpieczeństwa użytkowania.
uwagi dotyczące użytkowania
20 cm
20 cm 20 cm
zawartość opakowania*
UPS SIO + GWARANCJA
kabel kom. USB kabel RJ11 lub RJ45 (opcja)
*szczegółowy opis wyposażenia dla danego modelu w PIO na www.lestar.pl
elementy zewnętrzne
1
2
panel przedni
JsRT-775/1100/1100XL/1500/1500XL/
2200/2200XL/3000/3000XL
13 16 9 5 6
12
14 10 3
11
panel tylni
JsRT-775/1100/1500
9 5 3 6 7
12 13 8
14 3A
10 11 3B
panel tylni
JsRT-2200/3000
1. panel LCD 2. 3 przyciski: On/O /obciążenie/poziom naład. akum/Control 3. gniazda zasilające (gniazda
zasilające 3A, gniazda zasilające 3B) 4. gniazdo zasilające IEC-320-C19 5. napięcie wejścia 6. resetowalny
bezpiecznik wejściowy 7. resetowalny bezpiecznik wyjściowy dla gniazd 3A 8. resetowalny bezpiecznik wyjściowy
dla gniazd 3B 9. port RJ-45 z zabezpieczeniem przeciwprzepięciowym 10. EPO connector 11. port komunikacyjny
USB 12. port komunikacyjny RS-232 13. port do podłączenia karty SNMP 14. przełączniki ustawień napięcia pracy
zasilacza (DIP) 15. gniazdo dodatkowego akumulatora (modele XL) 16. wentylator
PL
SIO-V.45.0 PL
CD z Upsilon 2000 kabel zasilający
kabel IEC (opcja) zestawy montażowe tower/rack
6 7
12 13
9 15 5
14 10 11 3
panel tylni
JsRT-1100XL/1500XL
13 4 6 7 3A
12
9 15 5 8 3B
14 10 11
panel tylni
JsRT-2200XL/3000XL
ikony wyświetlacza LCD
1.włącz – 1 2. wyłącz – 0 3. obciążenie/poziom naładowania akumulatorów / przycisk kontrolny 4. zasilanie z akumula-
tora 5. awaria lub przeciążenie 6. zasilanie z sieci 7. akumulator bliski rozładowania 8. zasilanie z sieci zasilającej w trybie
bypass 9. Spadek napięcia w sieci>UPS podnosi napięcie 10. skok napięcia w sieci> UPS obniża napięcie 11. wskaźnik
podłączenia odbiornika 12. błędne spolaryzowanie lub uziemienie 13. konieczność wymiany akumulatora 14. przecią-
żenie 15. wskaźnik poziomu obciążenia zasilacza lub stopień naładowania akumulatorów
alarmy dźwiękowe*
1. gdy UPS przełącza się z pracy sieciowej na zasilanie awaryjne: dźwięk co 6-10 sek.
2. akumulator bliski rozładowaniu: dźwięk co 1 sek.
3. przeciążenie UPS: dźwięk co 0,5 sek.
4. awaria akumulatora: dźwięk co 2 sek.
5. inne usterki: dźwięk ciągły.
*szczegółowy opis alarmów i sygnalizacji UPS na www.lestar.pl
1 podłączenie UPS do zasilania i komputera
1
min. 4h
3
ON
instalacja oprogramowania
1
1. dołączone oprogramowanie UPSilon 2000 na CD
2. włóż płytę do napędu i postępuj zgodnie z komunikatami ekranowymi
3. szczegółowe informacje w PIO na www.lestar.pl
karta gwarancyjna
szczegółowe warunki gwarancji oraz precedura obsługi napraw gwarancyjnych/pogwarancyjnych na www.lestar.pl lub e-mail: serwis@lestar.com.pl
model
zasilacza
numer
fabryczny
numer
faktury
podpis
i pieczęć
sprzedawcy
@
Uwaga: Karta Gwarancyjna musi być wypełniona kompletnie i poprawnie. Jakiekolwiek braki, zmiany, wytarcia lub zamazania unieważniają gwarancję
kontakt:
2
4
ON
2
kabel USB lub RS 232
: www.lestar.pl, serwis@lestar.com.pl
ON
