MYLOQ 1101
Monteringsanvisning, Godkänt Låshus
Monteringsanvisning, Godkjent Låskasse
Fitting Instruction, Approved Lock Case

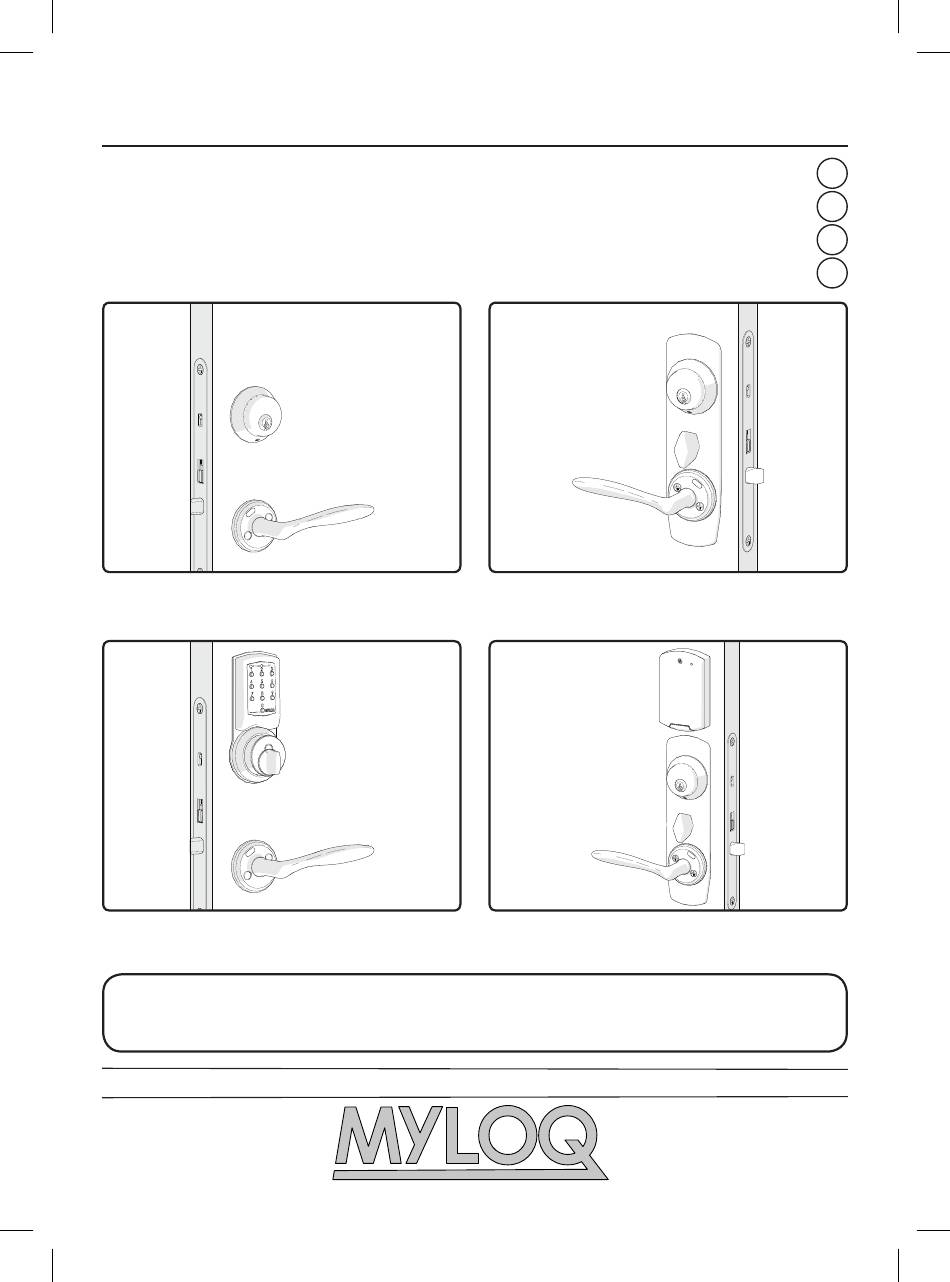

Dörr med rund cylinder på ASSA 2002 / Dør med rund cylinder på ASSA/Ruko 2002 /
Dør med rund sylinder på ASSA/Trio Ving 2002 / Door with round cylinder on ASSA 2002
Dörr med MYLOQ Kodcylinder 1101 / Dør med MYLOQ Kodecylinder 1101 /
Dør med MYLOQ 1101 Kodesylinder / Door with MYLOQ Code Cylinder 1101
info@myloq.com
www.myloq.com
Montering, Godkendt Låskasse
Outside
Outside
Fitting instruction on video
www.myloq.com
MADE IN SWEDEN
Kodcylinder
Inside
Inside
S-426 77 Västra Frölunda
®
SE
DK
NO
GB
MYLOQ AB
Redegatan 1A
Sweden
Advertisement
Table of Contents
Related Manuals for MYLOQ Kodcylinder MYLOQ 1101
Summary of Contents for MYLOQ Kodcylinder MYLOQ 1101
- Page 1 Dør med rund sylinder på ASSA/Trio Ving 2002 / Door with round cylinder on ASSA 2002 Outside Inside Dörr med MYLOQ Kodcylinder 1101 / Dør med MYLOQ Kodecylinder 1101 / Dør med MYLOQ 1101 Kodesylinder / Door with MYLOQ Code Cylinder 1101 Fitting instruction on video www.myloq.com...
- Page 2 Instruktionens omfattning / Extent of the instruction Sida 2 (8) Instruktionens omfattning / Anvisningerne omfang Anvisningens omfang / Extent of the instruction Monteringsanvisning för godkända lås med rund cylinder och 360 graders nyckel- vridning, t.ex ASSA 2000/2002, ASSA 8765, ASSA 410 och ASSA/Fix Flerpunktslås samt liknande lås.
- Page 3 Monteringsanvisning / Fitting Instruction Sida 3 (8) Demontera cylinderringen. Afmonterer cylinderringen. Ta av sylinderringen. Dismount the cylinder ring. Inside Tryck in det fjädrande stiftet. Tryk ind fjederstift. Trykk inn den fjærende stiften. Press the spring loaded pin. Inside Lossa dekorhylsan. Løsne kappen.
- Page 4 Monteringsanvisning / Fitting Instruction Sida 4 (8) Vrid nyckeln till ”klockan två” för demontering av prop- pen på vänster sida. Vrid nøglen til kl 14 for afmontering af prop på venstre side. Vri nøkkelen til “klokken to” for å ta ut pluggen på venstre side.
- Page 5 Monteringsanvisning / Fitting Instruction Sida 5 (8) Borra med ett 16 mm flatborr (speed borr) till mitten av dörren. Bor med et 16 mm træbor til midten af døren. Ø 16 mm Bore med et 16 mm flatt bor. Drill with a 16 mm flat drill to the middle of the door. Inside Outside Borra upp hålet med samma borr från andra sidan.
- Page 6 Monteringsanvisning / Fitting Instruction Sida 6 (8) Se till att det finns tillräckligt med utrymme för kabeln vid Kodcylinderns (2) överkant, så att den inte skadas. Se til at der findes plads for kablet ved Kodecylinder (2) overkant så at den ikke beskades. Påse at det er tilstrekkelig plass for kabelen på...
- Page 7 Monteringsanvisning / Fitting Instruction Sida 7 (8) Anslut kabeln från Kodcylindern (2) till manöver- enheten (1). Tilslut kablen fra Kodecylinder (2) til manøverenheden (1). Koble kabelen fra Kodesylinderen (2) på manøver- enheten (1). Connect the cable from the Code Cylinder (2) to the control unit (1).
- Page 8 Monteringsanvisning / Fitting Instruction Sida 8 (8) Skruva in monteringshylsan (7/8) med hjälp av den överblivna hylsan, efterdra med näbbtången. Se till att inte kabeln kläms. Skrue på monteringshuset (7/8) med hjælp af den ekstra bolt, efterspændes med fladtang. Se at kaplet ikke klemmes.
