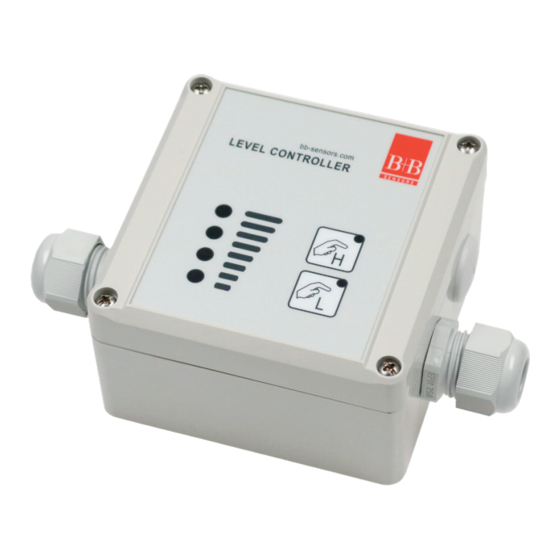

B+B Sensors WLS-GEH230V Operation Manual

Level controller for conducting liquits
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

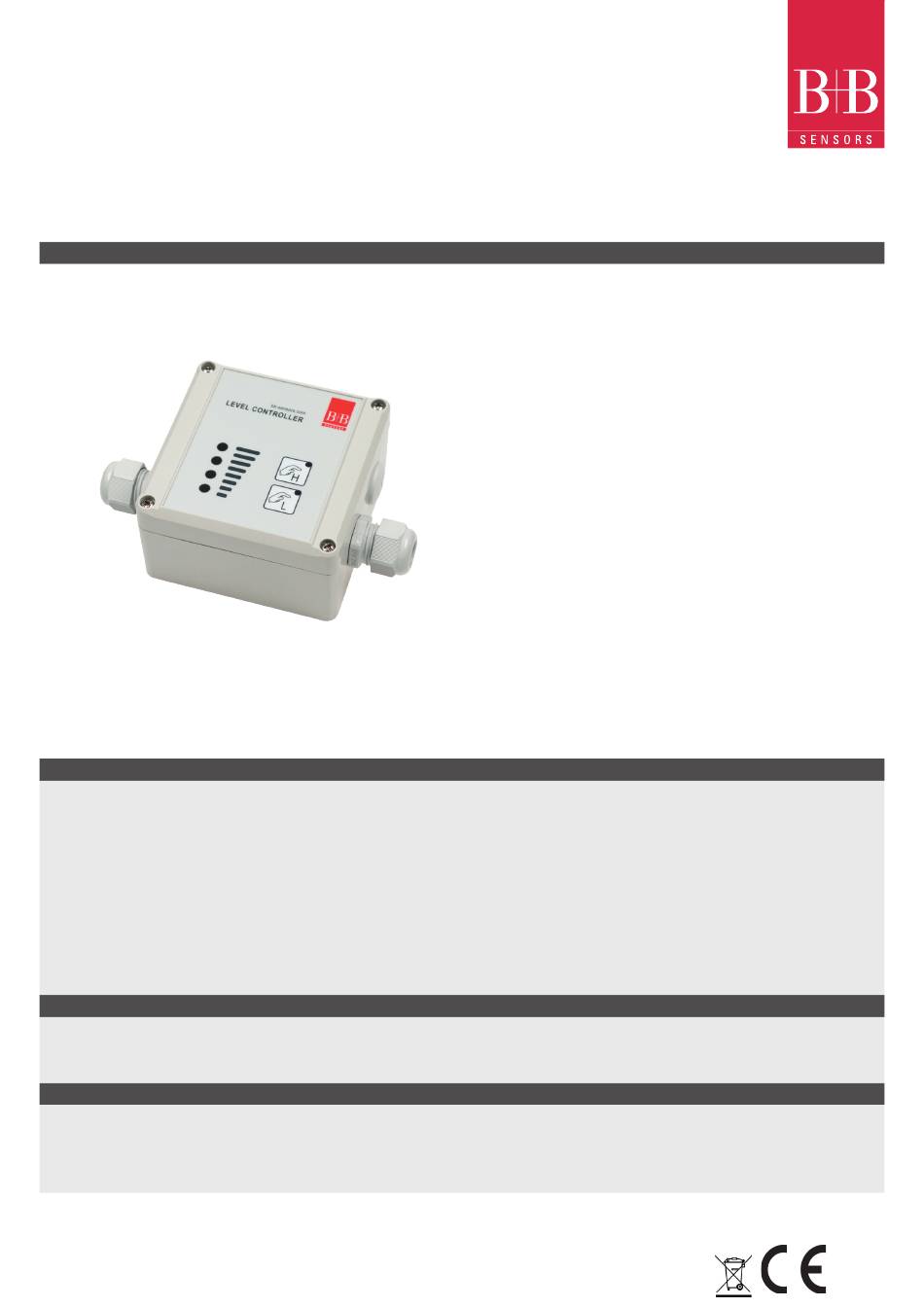

Anschluss- und Bedienungsanleitung
Niveauregler für leitfähige Flüssigkeiten
WLS-GEH230V
Beschreibung
Technische Daten
Allgemein
Betriebsspannung
Relais
Entstörung
Abmessungen
CE-Konformität
EMV-Störaussendung
EMV-Störfestigkeit
Schutzart
Sensorik
Impedanz-Schaltpunkt
Messspannung
Messstrom
Messfühler mit Anschlusskabel
Hochwertige Pendelelektroden
Hochwertige Einschraubelektroden
Gedruckter Füllstandsfühler
Unser Fühlerprogramm wird ständig erweitert. Fühler für spezielle Anwendungen erhalten Sie auf Anfrage!
Technische Änderungen vorbehalten
0141 0316-112
31.08.2020
Leistungsmerkmale
• Niveauregler für leitfähige Flüssigkeiten
• Überwacht gleichzeitig 4 Niveaus
• Zwei unabhängige Stufen für füllen und entleeren
• Füllstands- und Zustandsanzeige über 8 LEDs
• Zwei leistungsstarke, potentialfreie Relais mit Wechselkontakt
• Betriebsspannung 230 V AC
230 VAC / 5 VA max.
Wechselkontakt für ohmsche Last
Belastbarkeit Schließer 230 V AC / 5A
Belastbarkeit Öffner 230 V AC /2 A
Schließer mittels Varistor VZ 05 / 390 V
100 x 100 x 60mm, Lieferumfang im Kunststoffgehäuse
2014/30/EU
EN 61000-6-3:2011
EN 61000-6-1:2007
IP63
15-80 kΩ, über einzelne Potentiometer justierbar
max. 5 VSS
< 250 µA
ELEKT-PEND
NIVFUE-ESCHR
NIVFUE-GEDR
1 / 10

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WLS-GEH230V and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for B+B Sensors WLS-GEH230V

Summary of Contents for B+B Sensors WLS-GEH230V

  • Page 1 Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Beschreibung Leistungsmerkmale • Niveauregler für leitfähige Flüssigkeiten • Überwacht gleichzeitig 4 Niveaus • Zwei unabhängige Stufen für füllen und entleeren • Füllstands- und Zustandsanzeige über 8 LEDs • Zwei leistungsstarke, potentialfreie Relais mit Wechselkontakt •...

  • Page 2: Table Of Contents

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Inhaltsverzeichnis Allgemeine Gefahren- und Warnhinweise Hinweise zur Dokumentation Sicherheitshinweise Beschreibung Funktionsweise Ablaufdiagramm Ausführungen Lieferumfang Montage, Einstellung und Konfiguration Elektrischer Anschluss 3.1.1 Sicherheitshinweise 3.1.2 Leitung zu dem Messfühler 3.1.3 Betriebsspannung 3.1.4 Lastkreis Einstellung der Schaltpunkte...

  • Page 3: Allgemeine Gefahren- Und Warnhinweise

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Allgemeine Gefahren- und Warnhinweise Hinweise zur Dokumentation Bitte lesen Sie unbedingt die folgenden Hinweise vor der Inbetriebnahme! Die in der Betriebsanleitung verwendeten Symbole sollen auf Sicher- heitsrisiken aufmerksam machen. Das jeweils verwendete Symbol kann den Text des Sicherheitshinweises nicht ersetzen. Der Text ist daher immer vollständig zu lesen!

  • Page 4: Beschreibung

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Beschreibung Funktionsweise Das Regelungsgerät ermöglicht die Füllstandsregelung von leitfähigen Flüssigkeiten wie Leitungs- oder Regenwasser oder Kondensat. Die Mes- sung des Füllstands im Behälter erfolgt mit Elektroden, die durch Kontaktflächen an der Behälterwand oder Stabelektroden selbst hergestellt werden können.

  • Page 5: Ablaufdiagramm

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Ablaufdiagramm Anfangszustand: Der Behälter ist zunächst leer. Die Elektrode E1 hat keinen Wasserkontakt. Das Relais 1 ist angezogen (damit z.B. das Füllventil geöffnet). Der Wasserpegel im Behälter steigt. Wasserkontakt mit der unteren Elektrode E1 (1) ändert den Relaiszustand nicht, erst nachdem die Elektrode E2 berührt wird (2) schaltet das Relais 1 ab (womit z.B.

  • Page 6: Lieferumfang

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Lieferumfang Die Lieferung des Geräts erfolgt inklusive Messfühler-Anschlusskabel, 6-polig mit RJ12 Steckverbinder, jedoch ohne Elektroden. Standardfühler sind als Zubehör erhältlich oder können leicht selbst hergestellt werden. Die Lieferung der 12 V / 24 V Ausführung erfolgt als Modul (Platine) 95 x 75 mm ohne Gehäuse und ohne Bedienteil.

  • Page 7: Betriebsspannung

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V 3.1.3 Betriebsspannung BETRIEBSART LEDS RELAIS 1 RELAIS 2 ! Anschlussklemme für Montage abziehen ! L PHASE N NULL PE (OPT) REL1 MITTENKONTAKT REL1 SCHLIESSER REL1 ÖFFNER REL2 MITTENKONTAKT REL2 SCHLIESSER REL2 ÖFFNER 230 V AC Ausführung: Der Anschluss an die Netzstromversorgung darf nur durch fachlich ausgebildete und befugte Personen durchgeführt wer-...

  • Page 8: Leuchtdioden

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Leuchtdioden Der Gerätestatus wird über insgesamt 8 Leuchtdioden angezeigt, die sich am unteren Rand der Platine befinden: Funktion Betriebsspannung 5 V Behälter leer, keine der Elektroden kontaktiert E1 Level 1 E2 Level 2...

  • Page 9: Aufbau Der Fühler

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Aufbau der Fühler Die Fühler können auf verschiedenste Weise hergestellt werden: Bei isolierenden Kunststoffbehältern können paarweise Elektroden an der Behälterwand angebracht werden. Ein Paar besteht immer aus einer Bezugselektrode und der Messelektrode, die im Abstand von ca. 5-15 cm nebeneinander stehen. Bei Flüssigkeiten mit hohem Leitwert reicht unter Umständen auch eine Elektrode am Behälterboden.

  • Page 10: Garantie

    Anschluss- und Bedienungsanleitung Niveauregler für leitfähige Flüssigkeiten WLS-GEH230V Garantie Herzlichen Glückwunsch zum Kauf dieses hochwertigen Produkts! Die Qualität unserer Artikel wird ständig im Rahmen unseres QM-Systems nach ISO 9001 überwacht. Sollten sie dennoch einen Grund zur Beanstandung haben, beheben wir den Mangel innerhalb der Garantiezeit von 24 Monaten kostenlos, sofern dieser nachweislich auf einem Fehler unsererseits beruht.
  • Page 11 OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Description Description Features • Level controller for conducting liquids • Simultaneous monitoring of 4 levels • Two independent circuits for fill/empty • Indication of fill condition and operating status through 8 LED •...
  • Page 12 OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Contents General dangers and precautions Instructions regarding documentation Safety instructions Description Functional description Operating sequence diagram Model description Scope of supply Assembly, adjustment and configuration Electrical connection 3.1.1 Safety instructions 3.1.2 Lines to the sensor set-up 3.1.3...

  • Page 13: General Dangers And Precautions

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V General dangers and precautions Instructions regarding documentation Please carefully read the following instructions before putting into operation! The symbols used in the operating manual are to make you careful, before hand, regarding safety considerations and dangers. But, in no way, these symbols can substitute the text of the associated safety instructions.

  • Page 14: Description

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Description Functional description The control device is used for regulating level of conducting liquids like supply line water, rain water or condensate. The measurement of level in the reservoir is done with the help of electrodes, for which either contact surface of the reservoir walls or self made rod type electrodes can be used.

  • Page 15: Operating Sequence Diagram

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Operating sequence diagram Initial condition : The reservoir is first empty. The electrode E1 is not in water contact. Relay 1 is in closed position (because of this e.g. the inlet valve is open). The water level rises in the reservoir. Water contact with the lower Electrode E1 (1) does not change the relay status and only when Electrode E2 comes into water contact (2), Relay 1 switches OFF (as an effect e.g.

  • Page 16: Scope Of Supply

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Scope of supply Die Lieferung des Geräts erfolgt inklusive Messfühler-Anschlusskabel, 6-polig mit RJ12 Steckverbinder, jedoch ohne Elektroden. Stan- dardfühler sind als Zubehör erhältlich oder können leicht selbst hergestellt werden. Die Lieferung der 12 V / 24 V Ausführung erfolgt als Modul (Platine) 95 x 75 mm ohne Gehäuse und ohne Bedienteil.

  • Page 17: Operating Voltage

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V OPERATING MODE LEDS RELAIS 1 RELAIS 2 3.1.3 Operating voltage ! Remove connection terminal for assembly ! L PHASE N NULL PE (OPT) REL1 COM REL1 NO REL1 NC REL2 COM REL2 NO REL2 NC 230V AC model: The connection with mains power supply should be done by only trained and authorised persons.

  • Page 18: Switching Point Adjustment

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Switching point adjustment The switching point is adjusted as per conductivity of water with the preset potentiometers. In normal practice, it is good enough to leave the poten- tiometer in the most sensitive position (left side limit). This corresponds to a switching point of approx. 12 µS. This works for most of the applica- tions with clean rain water or tap water.

  • Page 19: Connection Of User's Own Sensors

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Connection of user‘s own sensors The following details are useful for persons with adequate knowledge of the associated electronics. The applicable safety regulations shall be duly followed! Connection and mounting operations shall be carried out only after switching off the voltage supply.

  • Page 20: Guarantee

    OPERATION MANUAL Level controller for conducting liquits WLS-GEH230V Electrodes of stainless steel rods, hanged from top into the medium, are ideally suited for this purpose. The reference electrode is in the middle of the 4 diagonally arranged sensing electrodes which are placed in a span of approx. 1-5 cm. The spacing should be wide enough so that no drop of liquid sticks back to the rods when the level falls down.
