JR ProPo XBus Series Operation Manual

XBus SERIES

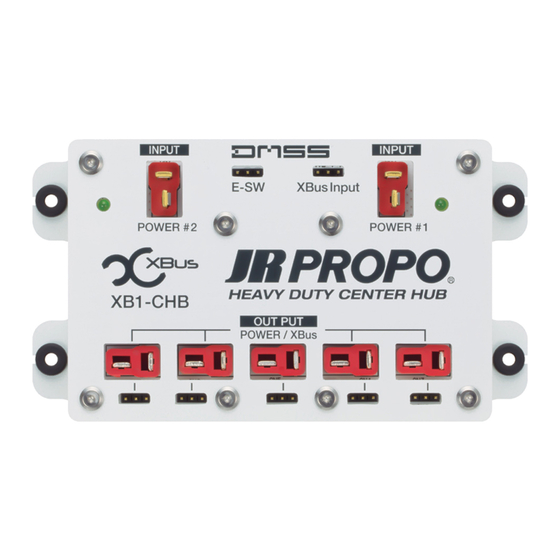

XB1-CHB
XBus E-スイッチ内臓電源強化センターハブ
このたびは、 JR製品お買い上げいただき、まことにありがとうございます。
本製品を正しく安全にご使用いただくため、取扱説明書を必ずお読みください。
※本製品はXBusロゴ搭載製品専用です。
特 徴
・XBus搭載受信機から、複数の機器を接続できます。
・設置を容易にするタブつきです。
・2個の電池の電圧を監視し、自動的に切り替えます。
・電子スイッチの採用により、接点トラブルを100%回避出来ます。
・スイッチプラグを引き抜くことによって動作します。
仕 様
品 番 XB1-CHB
動作電圧 4.5〜8.5V
接続口数 5
寸 法 125mm x 70mm x 22mm(本体寸法取付けタブ含む ）
重 量 128gr
製品内容
● XB1-CHB/ハブ本体 ●受信機ハーネス ●Eスイッチアダプター
●スイッチプラグ ●グロメット ●ハトメ ●木ネジ
● 取扱説明書 （本書)

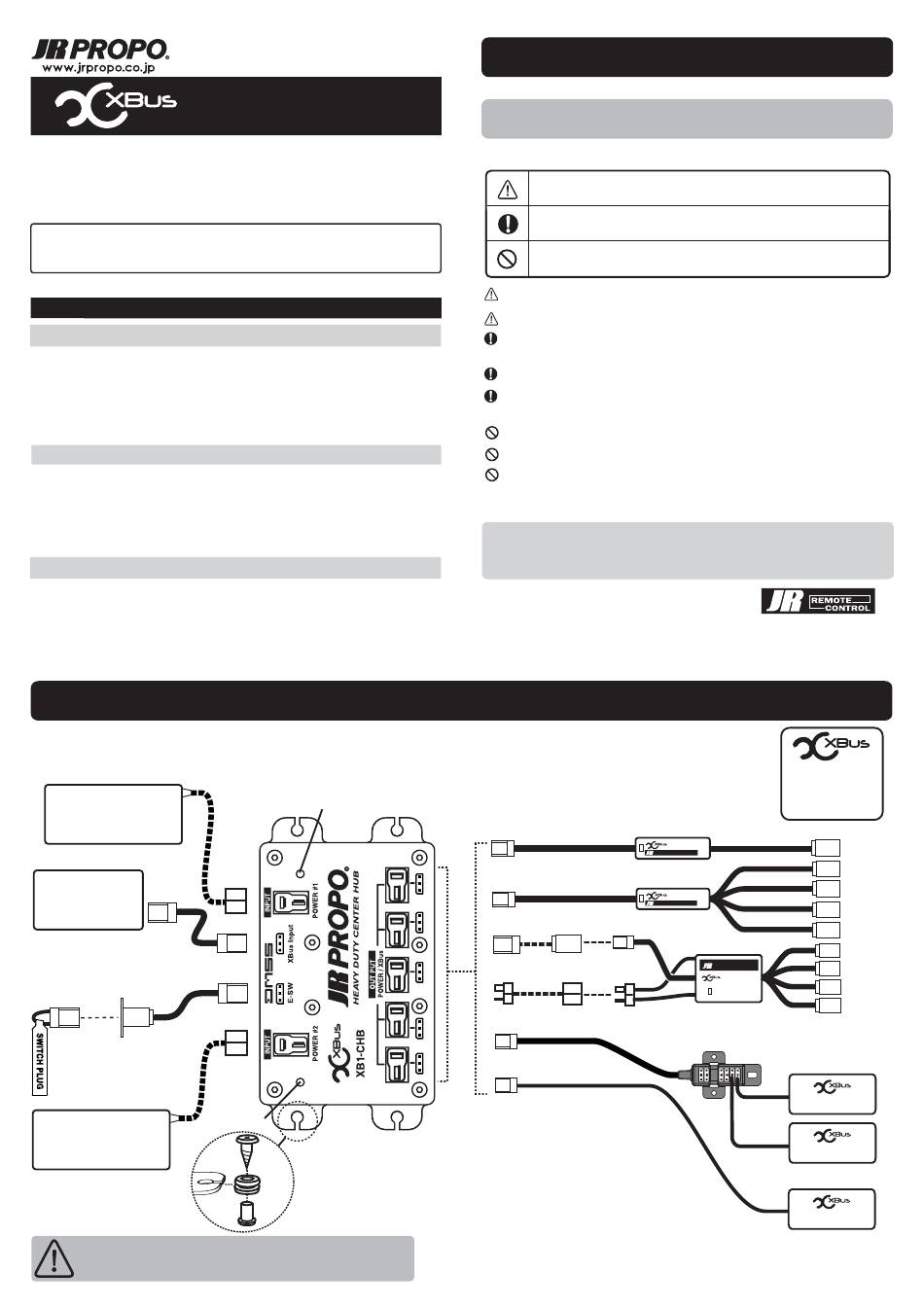

XBus機器の接続例
下記のような接続により同時に使用可能な機器を増やすことができます。
受信機用電池(別売)
XBus対応受信機
(別売)
※受信機に電池を接続しないで
ください。
本ハブから電源供給します。
E スイッチアダプター
スイッチプラグ
ON/OFF用スイッチプラグ
※引き抜くとONになります。
受信機用電池(別売)
※受信機用電池は本ハブを通し
て充電することができません。
必ず個別に充電してください
使用しない場合には電池を必ず外してください。
長期間電池をつないだまま放置すると電池が破損します。
DMSS 2.4GHz
取扱説明書
確認用LED#1
Deans ウルトラ
コネクター
Deans ウルトラ
コネクター
確認用LED#2
木ネジ
※本ハブを機体に取り付ける場
合は、 4 か所共付属のグロメット
グロメット
を取り付けた後 ハトメを差し
込み木ネジで固定してください。
ハトメ
ご使用前にお読みください
使用者もしくは第三者への危害･財産への損害を未然に防止するため、
必ずお守りいただく ことを次のように表示します。
お守りいただく 内容を、 次の表示で区分し説明します。
この表示で 「注意事項」 を説明します。
この表示で 「義務事項」 を説明します。
この表示で 「禁止事項」 を説明します。
振動の多い場所への固定は確実に行なってください。
飛行中は電池残量に十分注意してください。
ご使用前に各部のガタつき、ネジの緩み等無いことを確認してくだ
さい。
リード線やコネクタにキズがついた場合は使用しないでください。
余ったハーネスの固定は確実に行なってください。
ハーネスが絡まって事故の原因となる可能性があります。
本ハブをXBusポート以外には接続しないでください。
分解、改造等をしないでください。
水に濡らさないでください。
結露の生じる環境では使用しないでください。
■ 修理、 アフターサービスに関するお問い合わせ(Only for JAPAN)
【日本遠隔制御株式会社 ラジコンサービス課】
お問い合せ TEL ：
受付時間／9:00〜13:00･14:00〜17:30 （ 土･日･祝日及び当社休日を除く）
日本遠隔制御株式会社
〒577-0809 東大阪市永和2-2-12
※XBus機器に接続順序はありません。
何処に挿しても動作します。
※ハブに最低接続数はありません。
空ポートがあっても動作します。
Serial Bus Communication System
XBus 接続
XB1-CV1(別売)
コネクタ
Serial Bus Communication System
XB1-CV4(別売)
リードハーネス ( 別売 )
パワーハーネス ( 別売 )
Deans ウルトラ
コネクター
XB1-HB6(別売)
黒ケース （Black)
本ハブは、 年々増加するサーボ等の消
費電力に対応する為電源ケーブルを
別途用意できるようにしました。
ハイトルク系サーボをご使用の場合
は 本ハブと別売のXB1-PC4の組み
合わせをお勧めいたします。
06(6732)0200
NEM-C86A(2013.08)
【XBusロゴについて】
JR XBus システムに
対応した製品にのみ
記載します。
XB1-CV1
PWM Converter
XB1-CV4
PWM Converter
Serial Bus Communication System
XB1-PC4
PWM Converter
MADE IN JAPAN
XB1-PC4(別売)
従来サーボ用コネクタ
6V以上のバッテリを使用の際には、
Wide Voltageサーボまたは、
High Voltageサーボをお使いください。
XBus対応製品
XBus対応製品
XBus対応製品
