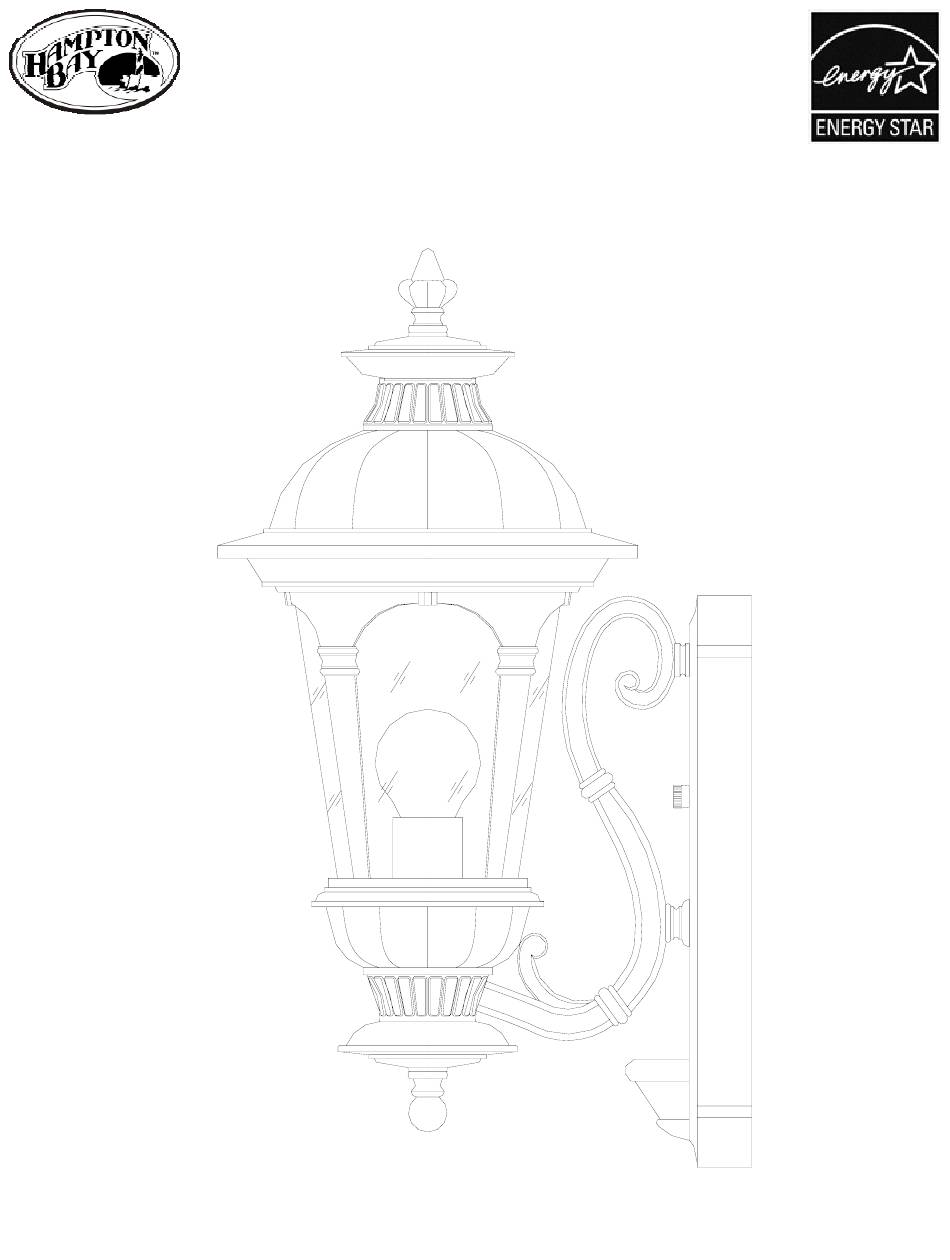

- Page 1 INSTRUCTIONS MANUAL EXTERIOR WALL LANTERN WITH MOTION SENSOR AND SIX-HOUR TIMER HOME DEPOT SKU# 561-352 (UPC# 046335840324) Page 1...
- Page 2 Thank you for purchasing this Hampton Bay exterior wall lantern. This product has been manufactured with the highest standards of safety and quality. The finish of this lantern is weather resistant but over time will naturally weather and fade. This fixture is equipped with motion sensor and six-hour timer features, providing convenience and security against unwanted criminal element.
- Page 3 QUESTIONS. If you have any non-electrical questions about this fixture, please call our Customer Service Team at 1-877-527-0313 or visit www.homedepot.com. Please reference your SKU (561-352) or UPC (046335840324). 4. KEEP your receipt and these Instructions for Proof of Purchase. TOOLS REQUIRED FOR INSTALLATION AND ASSEMBLY...
-
Page 4: Selecting An Installation Location
SELECTING AN INSTALLATION LOCATION: When selecting a location, be aware of the motion sensor’s maximum range of 30 ft and 180º detection angle. 180º Select locations away from heat sources, such as heating vents, air conditioners, and heated swimming pools. When selecting a location, be aware that the motion sensor is more sensitive to movement across its coverage area and less sensitive to movement toward or away from the motion sensor. - Page 5 PARTS INCLUDED FOR ASSEMBLY (parts are not to scale): Hood (#7) 4 ea Glass 4 ea Glass Panel Screw (#1) Panel Clip (#2) 4 ea Glass Panels (#3) 2 ea Hood 1 ea Thumb Screws (#7) Screw (#6) 1 ea Main Fixture Body (#5) ASSEMBLY INSTRUCTIONS: 1.
- Page 6 ASSEMBLY: 1. Glass Panel Screw 2. Glass Panel Clip 3. Glass Panel 4. Light Bulb 5. Main Fixture Body 6. Lock Nut 7. Hood 8. Hood Screw Page 6...
-
Page 7: Installation Instructions
PARTS INCLUDED FOR INSTALLATION (parts are not to scale): 1 ea Thumb 1 ea Mounting 1 ea Nipple (#14) Screw (#6) Bracket (#11) 2 ea Bracket Mounting 1 ea Hex 3 ea Wire 1 ea Main Fixture Screws (#13) Nut (#12) Nuts (#18) Body (#5) INSTALLATION INSTRUCTIONS:... -
Page 8: Installation
INSTALLATION: 15. Wall Plate 6. Lock 11. Mounting Bracket 13. Bracket Mounting 10. Black Supply 9. Outlet Screw Wire 12. Hex 14. Nipple 21. White Supply Wire 20. Supply Ground Wire 17. Black 19. Wire Nut 18. White Fixture 16. Fixture Fixture Wire Ground... - Page 9 OPERATION INSTRUCTIONS: GETTING STARTED: After installing the fixture, slide the “TIMER” switch to “TEST”. Restore power at the circuit breaker and turn on your wall switch (if applicable). The light will turn on and remain on for approximately 45 seconds. Then the light will flash 3 times and then turn off. (Note: TEST mode allows you to conveniently set the motion sensor sensitivity.
-
Page 10: Troubleshooting
TROUBLESHOOTING: Problem Possible Cause Corrective Action The light never turn on. 1. Power is off. 1. M ake sure wall switch and circuit 2. Faulty switch. 2. Test or replace switch. 3. Faulty wire connection. 3. Check wiring. 4. Light bulb may be dead. Test light bulb in 4. -
Page 11: Product Maintenance
PRODUCT MAINTENANCE: 1. To clean the outside of the fixture, use a dry or slightly dampened clean cloth (use clean water, never a solvent) to wipe the surface of the fixture. 2. To clean the inside of the fixture, first disconnect power to the fixture by turning off the circuit breaker or by removing the fuse at the fuse box. - Page 12 Page 12...
- Page 13 MANUAL DE INSTRUCCIONES FAROL DE PARED PARA EXTERIORES CON SENSOR DE MOVIMIENTO Y CRONÓMETRO DE SEIS HORAS HOME DEPOT SKU# 561-352 (UPC# 046335840324) Page 13...
- Page 14 Gracias por comprar este farol de pared para exteriores de Hampton Bay. Este producto ha sido fabricado con los estándares de calidad más altos de seguridad y calidad. El acabado de este farol es resistente al clima, pero con el tiempo se desgastará y decolorará de manera natural.
- Page 15 CONEXIONES ELÉCTRICAS. Si tiene preguntas acerca de este luminario, que no estén relacionadas con las conexiones eléctricas, llame a nuestro Equipo de Servicio al Cliente al 1-877-527-0313 o visite www.homedepot.com. Dé como referencia su SKU (561-352) o UPC (046335840324). 4. CONSERVE su recibo y estas Instrucciones como comprobante de compra.
- Page 16 SELECCIONE EL LUGAR PARA LA INSTALACIÓN: Cuando elija una lugar, tenga en mente el rango máximo del sensor de movimiento de 30 pies y el ángulo de detección de 180º. 180º Elija un lugar lejos de fuentes de calor, como ventilaciones de calefacción, aires acondicionados y piscinas con caldera.
-
Page 17: Instrucciones De Ensamblaje
PARTES INCLUIDAS PARA EL ENSAMBLAJE (las partes no se muestran a escala): Tapa (#7) 4 Tornillos para los 4 Clips para los paneles de vidrio (#1) paneles de vidrio (#2) 4 Paneles de vidrio (#3) 2 Tornillos 1 Tornillo para la tapa manual (#6) (#7) 1 Cuerpo principal del... - Page 18 ENSAMBLAJE: 1. Tornillo para panel de vidrio 2. Clip para panel de vidrio 3. Panel de vidrio 4. Foco 5. Cuerpo principal del luminario 6. Tuerca de seguridad 7. Tapa 8. Tornillo para la tapa Page 18...
-
Page 19: Instrucciones De Instalación
PARTES INCLUIDAS PARA LA INSTALACIÓN (las partes no se muestran a escala): 1 Tornillo 1 Ménsula de 1 Boquilla (#14) manual (#6) montaje (#11) 2 Tornillos para la 1 Tuerca hexagonal (#12) 3 Tuercas para cables (#18) 1 Cuerpo principal ménsula de montaje del luminario (#5) (#13) -
Page 20: Instalación
INSTALACIÓN: 15. Placa de pared 6. Tuerca de 11. Mounting seguridad Bracket 13. Tornillo de la ménsula de montaje 10. Cable negro 9. Caja de distribución de alimentación 12. Tuerca hexagonal 14. Boquilla 21. Cable blanco de alimentación 20. Cable de alimentación a tierra 17. -
Page 21: Instrucciones De Operación
INSTRUCCIONES DE OPERACIÓN: INICIO: Después de instala el luminario, deslice el interruptor del Cronómetro (TIMER) a la posición de Prueba (TEST). Reanude la energía desde el disyuntor de circuitos y encienda el interruptor de pared (si aplica). La luz se encenderá y permanecerá encendida por 45 segundos aprox. Después, la luz parpadeará 3 veces y se apagará. -
Page 22: Solución De Problemas
SOLUCIÓN DE PROBLEMAS: Problema Causa posible Acción correctiva La luz no enciende nunca. 1. La energía está apagada. 1. Asegúrese de que el interruptor de l di é 2. Hay una falla en el interruptor. 2. Pruebe o cambie el interruptor. 3. -
Page 23: Mantenimiento Del Producto
MANTENIMIENTO DEL PRODUCTO: 1. Para limpiar el exterior del luminairo, use un paño limpio seco o ligeramente humedecido (use agua limpia, nunca un solvente. 2. Para limpiar el interior del luminario, primero suspenda la energía eléctrica al apagar el disyuntor de circuitos o quitar el fusible en la caja de fusibles. - Page 24 Page 24...
- Page 25 INSTRUCTIONS LANTERNE MURALE D’EXTÉRIEUR AVEC DÉTECTEUR DE MOUVEMENTS ET MINUTERIE DE 6 HEURES HOME DEPOT UGS N° 561-352 (CUP N° 046335840324) Page 25...
-
Page 26: Caractéristiques
Avant de retourner l’article à votre magasin Home Depot, veuillez communiquer avec le service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Veuillez fournir le numéro de l’article (561-352) ou le CUP (046335840324) à titre de référence. Page 26... - Page 27 électrique, veuillez communiquer avec notre équipe du service à la clientèle au 1-877-527-0313 ou visitez le www.homedepot.com. Vous devez fournir le numéro d’UGS (561-352) ou le CUP (046335840324) à titre de référence. 4. CONSERVEZ votre reçu de caisse et ces instructions comme preuve d’achat.
- Page 28 CHOIX DE L’EMPLACEMENT : Lorsque vous choisissez l’emplacement, vous devez tenir compte du champ de détection maximal de 9,14 m et de l’angle de détection de 180° du détecteur de mouvements. 180º Choisissez un emplacement éloigné des sources de chaleur, tels un évent de conduit de chauffage, un climatiseur ou une piscine chauffée.
-
Page 29: Mode D'assemblage
PIÈCES NÉCESSAIRES À L’ASSEMBLAGE (les illustrations ne sont pas à l’échelle) : Capot (n° 7) 4 vis pour panneau 4 attaches de de verre (n° 1) panneau de verre (n° 2) 4 panneaux de verre (n° 3) 2 vis de 1 vis à... - Page 30 ASSEMBLAGE : 1. Vis du panneau de verre 2. Attache du panneau de verre 3. Panneau de verre 4. Ampoule 5. Corps du luminaire 6. Écrou de serrage 7. Capot 8. Vis du capot Page 30...
-
Page 31: Mode D'installation
PIÈCES NÉCESSAIRES À L’INSTALLATION (les illustrations ne sont pas à l’échelle) : 1 vis de 1 plaque de 1 tige filetée (n° 14) serrage à fixation (n° 11) main (n° 6) 2 vis de montage (n° 13) 1 écrou 3 capuchons de 1 corps du luminaire hexagonal (n°... - Page 32 INSTALLATION : 15. Plaque de 6. Écrou de montage 11. Plaque de serrage fixation 13. Vis de 10. Fil montage 9. Boîte de d’alimentation sortie noir 12. Écrou hexagonal 14. Tige filetée 21. Fil d’alimentation blanc 20. Fil de terre de la boîte de sortie 17.
- Page 33 UTILISATION : POUR COMMENCER : Après avoir installé le luminaire, placez le sélecteur de mode à la position « TEST ». Rétablissez le courant au niveau du disjoncteur et allumez le luminaire à l’aide de l’interrupteur mural (s’il y a lieu). La lumière s’allumera durant environ 45 secondes, puis elle clignotera trois fois avant de s’éteindre.
-
Page 34: Dépannage
DÉPANNAGE : Problème Cause possible Solution La lumière ne s'allume jamais. 1. Le courant est interrompu. 1. Ouvrez l'interrupteur ou le di j 2. L'interrupteur est défectueux. 2. Vérifiez ou remplacez l'interrupteur. 3. Les connexions électriques sont incorrectes. 3. Vérifiez les connexions électriques. 4. -
Page 35: Garantie Limitée
ENTRETIEN DU LUMINAIRE : 1. Pour nettoyer la surface extérieure du luminaire, utilisez un linge sec ou légèrement humide (avec de l’eau propre, jamais un solvant) et essuyez le luminaire. 2. Pour nettoyer l’intérieur du luminaire, coupez tout d’abord le courant au niveau du disjoncteur ou retirez le fusible de la boîte de fusible. - Page 36 Page 36...
