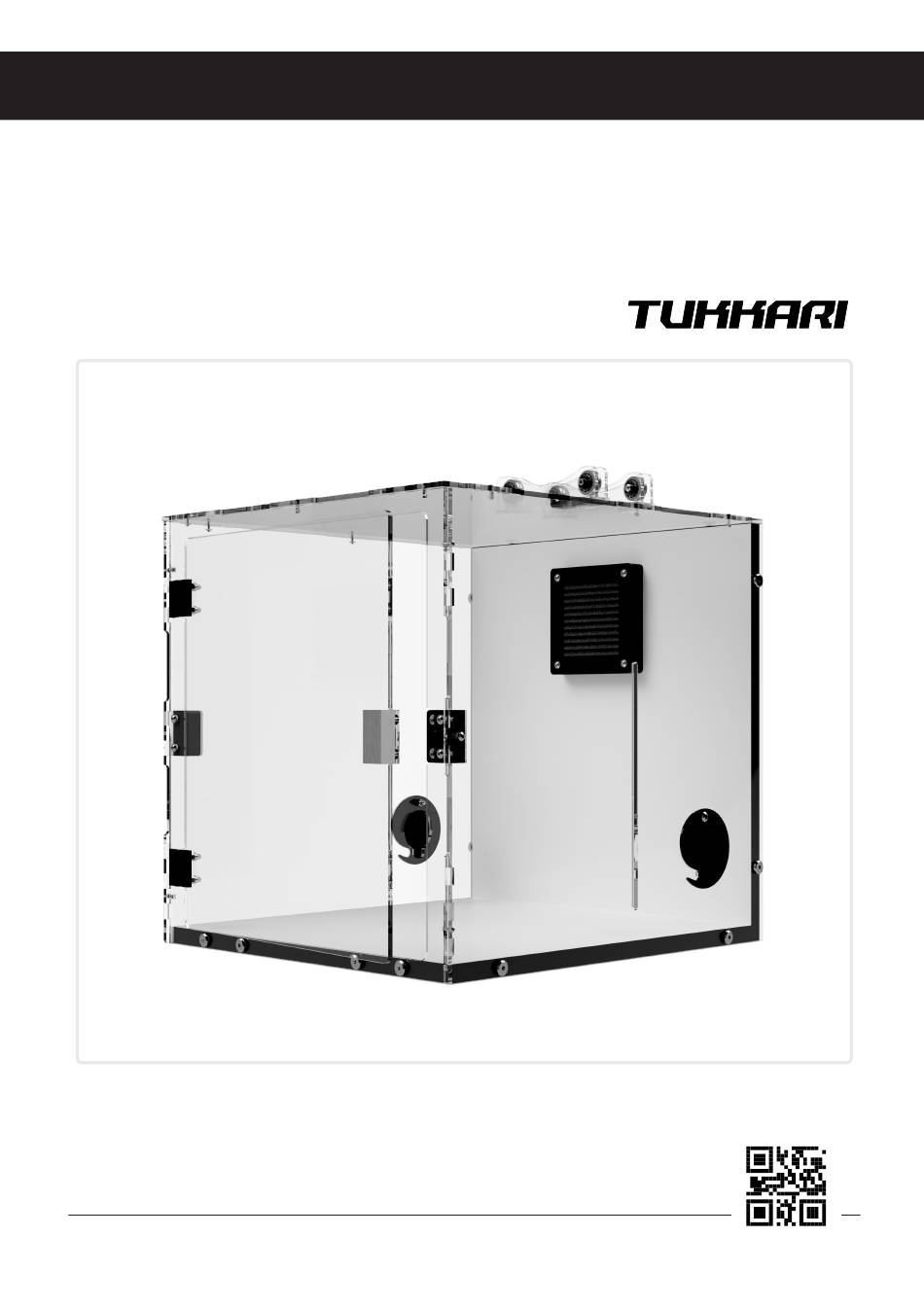

- Page 1 TLX - 3D Printer Enclosure Kit CZ Návod k sestavení EN Assembly Instructions pro/for: Prusa MINI designed & made in Czech Republic Stavebnice boxu/skříně pro 3D �skárny Prusa MINI 3D Printer Enclosure Kit for Prusa MINI TUKKARI.COM...
- Page 2 This enclosure is heavy and should be assembled and moved only • Box z řady TLX je těžký a měla by jej sestavovat a přemisťovat pouze by someone physically strong enough to carry out this task. Minors osoba s odpovídající fyzickou silou pro tento úkol. Nezle�lí by měli should perform the assembly only under adult supervision.
- Page 3 Přehled dílů / Part List Co je třeba vědět o dílech z plexiskla Things You Should Know About Acrylic Parts Díly z plexiskla mohou po nařezání laserem Odstranění ochranné fólie z obou stran dílů K čištění používejte pouze vlhký hadr. Nikdy zapáchat.
- Page 4 Přehled dílů / Part List 2 mm 2,5 mm 3 mm Plochý klíč a šroubovák není součástí balení. Wrench and Flat screwdriver are not included.
- Page 5 Stavba / Assembly...
- Page 6 Stavba / Assembly...
- Page 7 Stavba / Assembly...
- Page 8 Stavba / Assembly...
- Page 9 Stavba / Assembly Uhlíkový filtr Carbon Filter HEPA filtr HEPA Filter...
- Page 10 Stavba / Assembly Instalace dveří: levá varianta Left Hand Door Installation Důležité: šrouby v tento okamžik neutahujte a nechte je volné. Important: Do not �ghten the screws at this point and leave them loose. Instalace dveří: pravá varianta Right Hand Door Installation Důležité: šrouby v tento okamžik neutahujte a nechte je volné.
- Page 11 Stavba / Assembly Oba šrouby dotáhněte. Následně dotáhněte i všechny 4 šrouby, které jste instalovali v kroku 10a/10b. Tighten both screws. Subsequently �ghten all 4 screws you installed in step 10a/10b.
- Page 12 Stavba / Assembly Pokud máte problém zasunout ma�ci z jedné strany, zkuste to z druhé strany. Můžete použít samolepící pásku, abyste zabránili vypadnu� ma�ce. If you find difficult inser�ng the nut from one side, then try it from other side. You can also use selfadhesive tape to prevent the nut from falling out.
- Page 13 Stavba / Assembly...
- Page 14 Stavba / Assembly...
- Page 15 Stavba / Assembly Rozmístěte podložky z plexiskla dle obrázku. Podložky Vám usnadní instalaci v následujícím kroku. Place the acrylic pads as shown. These pads will help you to carry out assembly work in the next step.
- Page 16 Stavba / Assembly Důležité pro krok 23: Šrouby v tento okamžik neutahujte a nechte je volné. Important for step 23: Do not �ghten the screws at this point and leave them loose. Instalujte a utáhněte tyto 2 šrouby jako první. Install and tighten these 2 screws first.
- Page 17 Stavba / Assembly Instalace dveří: levá varianta Left Hand Door Installation Instalace dveří: pravá varianta Right Hand Door Installation...
- Page 18 Stavba / Assembly Finální seřízení dvířek (pokud je potřeba) Povolte 3 šrouby M6 a pohněte lehce s boxem směrem nahoru nebo dolu dle potřeby, aby se dvířka dala bez problémů otevírat. Následně šrouby opět utáhněte. Final door adjustment (if needed) Loosen the 3 M6 bolts and move the enclosure slightly upwards or downwards as required so that the door can be opened without any problems.
- Page 19 The choice of fan remains with the user and therefore the fan and fan grill protector are not part of the kit. More informa�on on how to choose a fan for your enclosure can be found on our website. Just follow the link or scan the QR code below. Není součástí Not Included h�ps://www.tukkari.com/advisor/how-to-install-a-fan-on-tlx-enclosures...
- Page 20 Hmotnost a rozměry / Weight and Dimensions 10,7 440 mm 384 mm 450 mm 490 mm 460 mm 500 mm V04/2022...
