- Page 1 CAB HIGH BED CAP BOÎTE DE CAISSE ÉLEVÉE DE CABINE INSTALLATION INSTRUCTIONS & OWNERS MANUAL TAPA DE CAJA PARA CABINA ALTA NOTICE D’INSTALLATION ET GUIDE DU PROPRIÉTAIRE FORD F150 INSTALACIÓN INSTRUCCIONES & MANUAL DEL USUARIO & MANUAL DEL USUARIO Part #217989 Pièce nº...
-
Page 2: Table Of Contents
TABLE OF CONTENTS KEEP THESE INSTALLATION INSTRUCTIONS IN A CONVENIENT LOCATION FOR FUTURE REFERENCE Cap Components ........................3 Placing The Cap On The Truck ....................4 Secure Cap To Truck ........................5 Making Electrical Connections ..................... 6-8 Service Parts ...........................9 Limited Warranty ........................10 Caring For Your Truck Cap ....................... -
Page 3: Cap Components

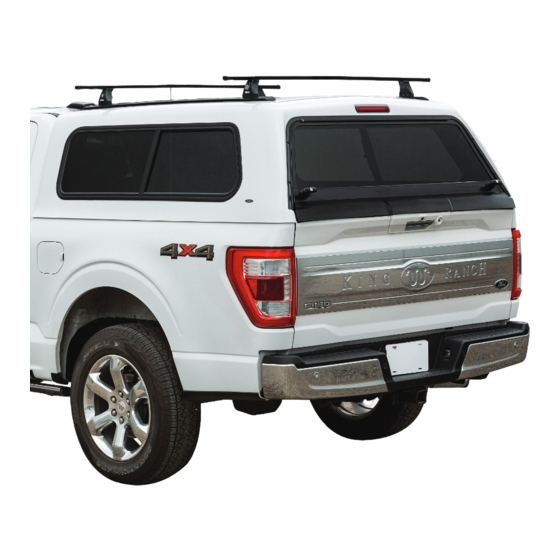

FORD CAB HIGH BED CAP COMPONENTS UNPACK COMPONENTS AND INSPECT FOR MISSING OR DAMAGED ITEMS PLEASE SELECT ONE: q 5’5” FORD CAB HIGH BED CAP q 6’5” FORD CAB HIGH BED CAP CHECKLIST: q Keys q (4) Clamps, Bolts, Nuts,... -
Page 4: Placing The Cap On The Truck
PLACING THE CAP ON THE TRUCK Open truck tailgate and rear door of cap, using a forklift or (4) people place the Fig A. Square cap on truck. cap on the truck. 1. Clean bedrails, top of bulkhead, rear truck window and front window of cap with 50/50 isopropyl alcohol and a clean cloth. -
Page 5: Secure Cap To Truck
SECURE CAP TO TRUCK 1. Insert the clamp bolt with large washer through the holes in the cap sill. Slide the clamp up from the bottom. Thread the nut and smal washer onto the bolt. 2. Repeat in (4) locations. 3. -
Page 6: Making Electrical Connections
Harness Mounts (3) Shrinkable Butt Splice WIRING INSTRUCTIONS CAB HIGH BED CAP PLEASE FOLLOW THESE STEPS IN PROPER SEQUENCE Steps 1-6: Fuse Box Harness 1. Remove driver side taillight using an 8mm wrench. 2. Disconnect vehicle harness to taillights on driver side. Set taillight aside to reinstall later. - Page 7 WIRING INSTRUCTIONS CAB HIGH BED CAP Steps 11-15: Preparing to Connect the CHMSL Connection Harness 11. Remove the air fi lter housing cover. 12. Remove the bolt that secures the air fi lter housing to the driver’ s side of the engine compartment. [Fig. 5] 13.
- Page 8 WIRING INSTRUCTIONS CAB HIGH BED CAP Test System 32. Tube light on/off 33. Center High Mounted Stop Light (CHMSL) - Turn vehicle on *Make sure surroundings are clear before performing these tests. NOTE: CHMSL should not flash when brake is not pressed. Check connections of CHMSL filter harness if flashing occurs when brake is not pressed.
-
Page 9: Service Parts
SERVICE PARTS LIST 5ft. 5 in. FORD CAB HIGH BED CAP PART # DESCRIPTION 71192 FRONT REMOVABLE WINDOW 136708 DRIVER SIDE 50/50 SLIDING WINDOW 136709 PASSENGER SIDE 50/50 SLIDING WINDOW REAR DOOR ASSEMBLY 217354 CAP SEALS 213721 CLAMP & BOLT KIT... -
Page 10: Limited Warranty
LIMITED WARRANTY All Ford part numbers provided by LEER® Group are warranted to be free from defects in materials or workmanship on products properly installed per the installation instructions provided with the product. This warranty covers repair or replacement of any defective product at no charge during the applicable warranty period listed below. -
Page 11: Caring For Your Truck Cap
CARING FOR YOUR TRUCK CAP TAKE A MOMENT TO REVIEW THE FOLLOWING CARE AND MAINTENANCE INSTRUCTIONS TO KEEP YOUR TRUCK CAP PRODUCT LOOKING ITS BEST AND PERFORMING SAFELY Your Ford brand product has been finished with premium-grade automotive paint. Proper maintenance of this new finish will be rewarded with a long-lasting beautiful appearance. The following guidelines are provided for you: •... - Page 12 TABLE DES MATIÈRES CONSERVER CETTE NOTICE D’INSTALLATION DANS UN ENDROIT PRATIQUE POUR CONSULTATION FUTURE Composants de boîte ......................13 Mise en place de la boîte sur la camionnette ................14 Fixation de la boîte sur la camionnette ................... 15 Faire les branchements électriques ...................16-18 Pièces de rechange .......................
-
Page 13: Composants De Boîte
COMPOSANTS DE BOÎTE DE CAISSE HAUT DE GAMME DE CABINE FORD DÉBALLER LES COMPOSANTS; VÉRIFIER QU’ILS SONT INTACTS ET QU’IL N’EN MANQUE AUCUN SÉLECTIONNER L’UN DES ÉLÉMENTS SUIVANTS: q BOÎTE DE CAISSE HAUT DE GAMME DE CABINE FORD 5’5” q BOÎTE DE CAISSE HAUT DE GAMME DE CABINE FORD 6’5” LISTE DE CONTRÔLE: q Clés q (4) Étriers, boulons, écrous... -
Page 14: Mise En Place De La Boîte Sur La Camionnette
MISE EN PLACE DE LA BOÎTE SUR LA CAMIONNETTE Ouvrir le hayon de la camionnette et la porte arrière de la boîte; placer celle-ci Fig. A. Centrer la boîte sur la camionnette. sur la caisse avec un chariot à fourche ou (4) personnes. 1. -
Page 15: Fixation De La Boîte Sur La Camionnette
FIXATION DE LA BOÎTE SUR LA CAMIONNETTE 1. Insérez le boulon de serrage avec une grande rondelle à travers les trous du seuil du capuchon. Faites glisser la pince vers le haut à partir du bas. Enfi lez l’écrou et la petite rondelle sur le boulon. -
Page 16: Faire Les Branchements Électriques
COMPOSANTS DE FAISCEAU DE CÂBLAGE Attaches Faisceau de Attaches autobloquantes en nylon 6” Connecteur batterie autobloquantes Molex 2 Connecteur Aptiv 1 broche en nylon 6” broches Connecteur Molex 2 broches Faisceau de batterie Faisceau du boîtier à fusibles Mini supports Connecteur Faisceau de adhésifs pour... - Page 17 INSTRUCTIONS DE CÂBLAGE POUR BOÎTE DE CAISSE ÉLEVÉE DE CABINE Étapes 11 à 15 : Préparation de la connexion du faisceau CHMSL 11. Retirer le couvercle du boîtier du fi ltre à air. 12. Retirer le boulon qui fi xe le boîtier de fi ltre à air au côté conducteur du compartiment moteur.
- Page 18 INSTRUCTIONS DE CÂBLAGE POUR BOÎTE DE CAISSE ÉLEVÉE DE CABINE Contrôle du système 32. Baguette d’ é clairage allumée-éteinte 33. Feu stop monté au centre (CHMSL) - Mettre le véhicule en marche *Vérifier que les alentours sont dégagés avant d’ e xécuter ces essais. REMARQUE : Le CHMSL ne doit pas clignoter lorsque la pédale de frein n’...
-
Page 19: Pièces De Rechange
NOMENCLATURE DES PIÈCES DE RECHANGE 6ft. 5 in. BOÎTE DE CAISSE ÉLEVÉE DE CABINE FORD PART # DESCRIPTION 71192 FENÊTRE AVANT AMOVIBLE 136708 FENÊTRE COULISSANTE 50/50 CÔTÉ CONDUCTEUR 136709 FENÊTRE COULISSANTE 50/50 CÔTÉ PASSAGER ENSEMBLE PORTE ARRIÈRE 217354 JOINTS DE BOÎTE 213721 JEU D’ÉTRIERS ET DE BOULONS 213137... -
Page 20: Garantie Limitée
GARANTIE LIMITÉE Tous les codes d’articles Ford fournis par LEER® Group sont garantis pièces et main-d’ o euvre lorsque l’installation de ces produits est conforme à la notice d’installation qui les accompagne. Cette garantie couvre la réparation ou le remplacement d’un produit défectueux pendant la période applicable de garantie stipulée ci-dessous. -
Page 21: Entretien De Votre Boîte De Camionnette
ENTRETIEN DE VOTRE BOÎTE DE CAMIONNETTE PRENEZ LE TEMPS DE LIRE LES INSTRUCTIONS D’ENTRETIEN SUIVANTES, AFIN DE PERPÉTUER LA BELLE APPARENCE ET LA SÛRETÉ DE VOTRE PRODUIT Une peinture automobile de qualité supérieure protège votre produit de marque FORD. Une belle apparence durable sera la récompense d’un entretien conforme de ce fini de surface. Nous vous présentons à... - Page 22 ÍNDICE GUARDE ESTAS INSTRUCCIONES DE INSTALACIÓN EN UN LUGAR ACCESIBLE PARA FUTURAS REFERENCIAS Componentes de la tapa ......................23 Colocar la tapa en la camioneta ....................24 Asegurar la tapa en la camioneta ....................25 Realización de las conexiones eléctricas ................26-28 Piezas de servicio ........................29 Garantía limitada ........................30 El cuidado de la tapa de su camioneta ..................31 Indiqué...
-
Page 23: Componentes De La Tapa
COMPONENTES DE LA TAPA DE CAJA PRÉMIUM PARA CABINA ALTA FORD DESEMPAQUE LOS COMPONENTES E INSPECCIONE SI HAY ARTÍCULOS FALTANTES O DAÑADOS POR FAVOR, SELECCIONE UNO: q TAPA DE CAJA PRÉMIUM PARA CABINA ALTA FORD DE 5’5” q TAPA DE CAJA PRÉMIUM PARA CABINA ALTA FORD DE 6’5” LISTA DE VERIFICACIÓN: q Llaves... -
Page 24: Colocar La Tapa En La Camioneta
COLOCACIÓN DE LA CABINA REMOVIBLE EN LA CAMIONETA Abra la puerta trasera de la camioneta y la puerta trasera de la cabina Fig. A. Tapa cuadrada en la camioneta. removible, usando un montacargas o (4) personas coloque la cabina removible en la camioneta. -
Page 25: Asegurar La Tapa En La Camioneta
ASEGURAR LA TAPA EN LA CAMIONETA 1. Inserte el perno de abrazadera con una arandela grande a través de los orifi cios en el alféizar de la tapa. Deslice la abrazadera hacia arriba desde la parte inferior. Enrosca la tuerca y la arandela pequeña en el perno. -
Page 26: Realización De Las Conexiones Eléctricas
COMPONENTES DEL RAMAL DE CABLEADO Bridas para cables de nailon de 6” Ramal de la Bridas para Conector Conector Aptiv de 1 pin cables de nailon batería Molex de 2 de 6” Conector Molex de 2 pines pines Ramal de la batería Ramal de la caja de fusibles Faisceau de Conector Aptiv... - Page 27 INSTRUCCIONES DE CABLEADO TAPA DE CAJA PARA CABINA ALTA Pasos 11 al 15: Preparación para conectar el ramal de conexión de la CHMSL 11. Retire la tapa de la carcasa del fi ltro de aire. 12. Retire el tornillo que sujeta la carcasa del fi ltro de aire al lado del conductor del compartimiento del motor.
- Page 28 INSTRUCCIONES DE CABLEADO TAPA DE CAJA PARA CABINA ALTA Sistema de prueba 32. Luz del tubo encendida/apagada 33. Luz de freno montada en el centro (Center High Mounted Stop Light, CHMSL) - Encienda el vehículo *Asegúrese de que los alrededores estén despejados antes de realizar estas pruebas. NOTA: la CHMSL no debe parpadear cuando no se presiona el freno.
-
Page 29: Piezas De Servicio
LISTA DE PIEZAS DE SERVICIO 5ft. 5 in. TAPA DE CAJA PARA CABINA ALTA N.º DE PIEZA DESCRIPCIÓN 71192 VENTANA FRONTAL REMOVIBLE 136708 VENTANA CORREDIZA 50/50 DEL LADO DEL CONDUCTOR 136709 VENTANA CORREDIZA 50/50 DEL LADO DEL PASAJERO MONTAJE DE PUERTA TRASERA 217354 SELLOS DE LA TAPA 213721... -
Page 30: Garantía Limitada
GARANTÍA LIMITADA Se garantiza que todos los números de pieza de Ford proporcionados por el LEER® Group están libres de defectos de materiales o mano de obra en productos instalados correctamente, según las instrucciones de instalación proporcionadas con el producto. Esta garantía cubre la reparación o el reemplazo de cualquier producto defectuoso sin cargo durante el período de garantía aplicable que se indica a... -
Page 31: El Cuidado De La Tapa De Su Camioneta
CUIDADO DE LA CABINA REMOVIBLE DE SU CAMIONETA TOME UN MOMENTO PARA REVISAR LAS SIGUIENTES INSTRUCCIONES DE CUIDADO Y MANTENIMIENTO PARA MANTENER SU PRODUCTO SNUGTOP CON LA MEJOR APARIENCIA Y FUNCIONANDO CON SEGURIDAD Su producto de la marca FORD tiene un acabado con pintura automotriz de primera calidad. El mantenimiento adecuado de este nuevo acabado será...
