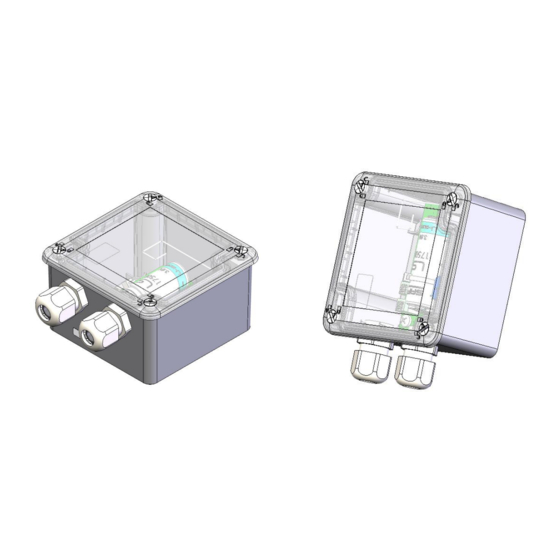

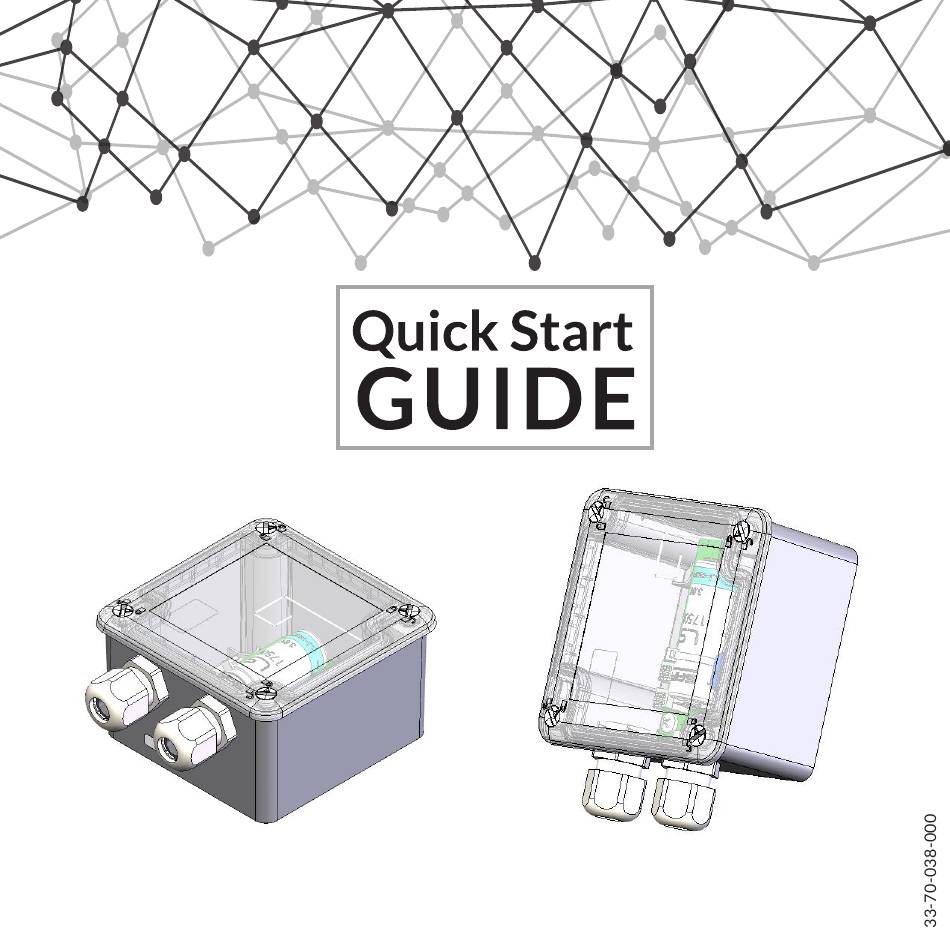

- Page 1 Modbus Class A Modbus Class B 50-70-080 50-70-109...
- Page 2 Red LED Association Attendre / Wait Attendre / Wait 3 sec 3 sec >5 sec Vidéo / Video : LED rouge LED rouge : Extinction ON - OFF Red LED Red LED : Switching off Attendre / Wait https://www.watteco.fr/ assistance/tutoriels-video/...
- Page 3 Connectiques Connectors Jumper 120Ω Présent : 120 Ω Enlevé : Ø Present : 120 Ω Taken : Ø Connection pour le signal Signal connection Connection pour l’alimentation Connection for power supply 9-24 Vdc Le jumper 120Ω de terminaison de ligne peut être activé ou désactivé à la discrétion de l’utilisateur pour une bonne communication du bus RS485.
- Page 4 Connectiques Connectors Utiliser un câble souple avec une gaine avec un Ø compris entre 2.5mm à 6.5mm et des fils monobrin (ou multibrins avec embouti serti) 20-26AWG. Use a flexible cable with a sheath with a diameter between 2.5mm and 6.5mm and single- stranded (or multi-stranded with crimp) 20-26AWG wires.
-
Page 5: Installation
Installation Setting up Ouverture / Fermeture Opening / Closure Montage mural Wall mounting Foret ø 3,5 mm Drill ø 0.13 in RailDIN Attention, après mise en place du kit railDIN, l’indice de protection du boîtier passe en IP50. Please note that after installation of the railDIN kit, the protection rating of the housing will change to IP50. -
Page 6: Caractéristiques
Propagation radioélectrique Radio propagation Vérifier la couverture radio avec par exemple le Netw’O. Check the radio coverage with the Netw’O. Caractéristiques Characteritics Référence / Reference 50-70-080 50-70-109 Classe / Class Niveau de puissance / +14 dBm +14 dBm Power Level Mesures / Measures : Modbus RS485 Modbus RS485... - Page 7 Watteco represented by JC LE BLEIS, declares that the radio equipment type 50-70-080 / 50-70-109 is in conformity with Directive 2014/53/EU (RED). The full text of the EU Declaration of Conformity is available at the following web...
- Page 8 IoT device manufacturer Thanks for choosing Merci d’avoir choisi WATTECO devices les produits WATTECO...
