ENGLISH
MANUAL BOOK
Eff. Date : 06-10-2021

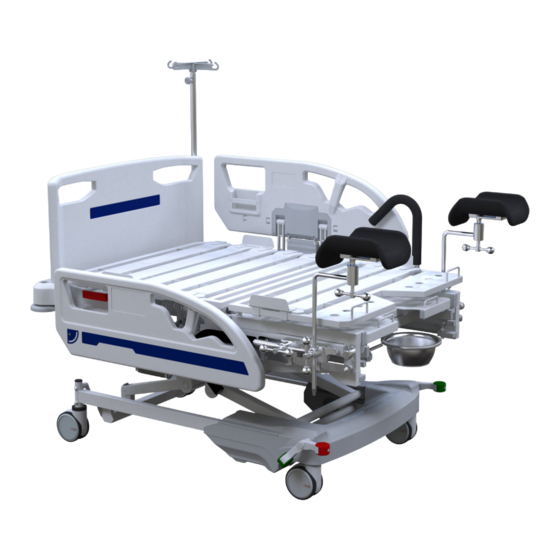

SYAS PREMIUM GYNAECOLOG TABLE
SGT2
PT. KURNIA SELARAS SEJAHTERA
Foresta Business Loft 2 Unit 32 Jl. BSD Raya Utama
Kel. Pagedangan Kec. Pagedangan, Kab. Tangerang,
Provinsi Banten, Kode Pos: 15331
Phone. 021-222 323 43
Email : office@kurniaselaras.co.id
Advertisement
Related Manuals for SYAS Technology PREMIUM SGT2
Summary of Contents for SYAS Technology PREMIUM SGT2

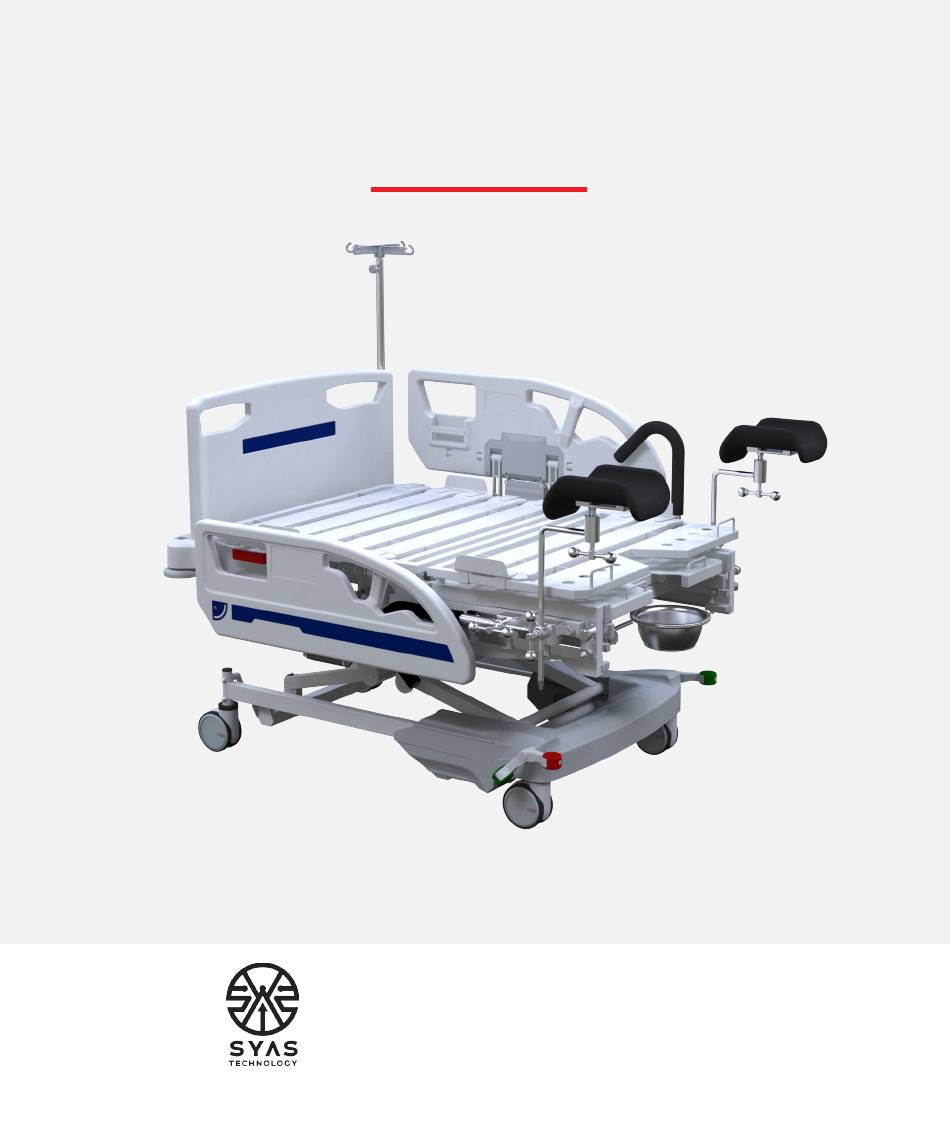

- Page 1 ENGLISH MANUAL BOOK Eff. Date : 06-10-2021 SYAS PREMIUM GYNAECOLOG TABLE SGT2 PT. KURNIA SELARAS SEJAHTERA Foresta Business Loft 2 Unit 32 Jl. BSD Raya Utama Kel. Pagedangan Kec. Pagedangan, Kab. Tangerang, Provinsi Banten, Kode Pos: 15331 Phone. 021-222 323 43 Email : office@kurniaselaras.co.id...
- Page 3 DAFTAR ISI / CONTENTS Daftar Isi / Contents Spesifikasi / Specification Gambar dan Nama Bagian / Drawing and Part's Name Petunjuk Pemakaian / Application Guidance Petunjuk Pemeliharaan / Maintenance Guidance Untuk Perhatian Anda / Attention/Caution SPESIFIKASI / SPECIFICATION Dimensi (P x L x T) / Dimension (L x W x H) : Dilengkapi aksesoris / Equipped with accessories : (keseluruhan/overall).
- Page 4 Dilengkapi dengan linier aktuator motor 24V DC dan remote Berikut adalah daftar simbol elektrik / Bellow control. Lingkungan aplikasi 2 kelas II (ME Equipment). list electric symbols : Catu daya 100-240V AC 50/60Hz, 200 W, Maks. 3.9A, menggunakan selungkup IPX4, Menggunakan kabel tipe CF, tanpa sistem grounding (lihat tabel pada motor).
- Page 5 GAMBAR & NAMA BAGIAN / DRAWING PART'S NAME Keterangan Gambar / Drawing Specifications : Tiang infus / I.V. Pole Castor 5" DW / Castor DW 5" Pengaman samping / Side guard Central lock / Central lock Penopang betis / Calf Support Bumper / Bumper Matras tambahan /...
- Page 6 PETUNJUK PEMAKAIAN / APPLICATION GUIDANCE Tekan disini untuk membuka Pra Perakitan / Pre Assembly Tekan disini untuk mengunci Press in here to unlock castor 1. Tempatkan Bed pada lantai yang datar, dengan suhu ruang Press in here to lock antara 10º C sampai 40º C. Place the bed on a flat floor in the preferred room.
- Page 7 CPR Manual / Manual CPR Pada saat keadaan darurat sandaran punggung dapat diturunkan secara cepat, dengan cara menarik keluar handel CPR, yang terdapat pada kanan/kiri bagian belakang matras back-raise. In emergency situation, pull the CPR handle to make the back- raise go down fastly.
- Page 8 Pemasangan Baskom / Use of Drawers (Basin) Pasang dudukan baskom pada dudukan yang telah disediakan, kemudian pasang baskom. Basin attachment: attach basin bracket holder into its holder then place basin properly. Mengatur Penopang Betis / Calf Support Adjustment 1. Untuk mengatur ketinggian dari calf support, bukalah penguncinya dengan cara memutar pengunci tersebut kekiri kemudian atur ketinggian yang diinginkan, sesudahnya putar pengunci tersebut ke arah kanan sampai kencang.
- Page 9 PETUNJUK PEMELIHARAAN / MAINTENANCE GUIDANCE Umum / General Tempatkan produk pada ruangan dengan lantai datar, dan lingkungan yang bersih dan kering (tidak lembab) - dengan posisi penggunaan normal. Hindari ruangan dengan kelembaban tinggi. Place the product on a flat floor and in a clean, dry environment - in favourable position of normal use.
- Page 10 Matikan pengontrol untuk menghindari pergerakan, mencegah aktifasi yang tidak dikehendaki oleh pasien atau orang lain yang bisa menimbulkan cidera pasien, jika terjadi pergerakan electric operating table (matikan/ cabut daya) - lihat set up Remote Control. Deactivate any operated controls used for any movement, to prevent any unintended activation by the patient or other persons which might cause injury to the patient, if any operating table movement (plug or disconnect device) - see...
- Page 11 PEMELIHARAAN ELEKTRIKAL / ELECTRIC MAINTENANCE AKTUATOR / ACTUATORS UMUM / GENERAL • Aktuator harus diperiksa pada bagian dudukan, kabel, • Sistem elektrik produk harus dibersihkan rutin untuk pendorong, selongsong, dan steker. Demikian juga fungsi menghilangkan debu dan kotoran, dan dilakukan aktuator tersebut.
- Page 12 GEJALA / SYMPTOM KEMUNGKINAN PENYEBAB / TINDAKAN / ACTION POSSIBLE CAUSE Lampu Indikator Power mati / Power - Tidak tersambung ke jala listrik / Not - Sambungkan ke jala listrik / Connect to Indicator does not light up connected to mains mains - Sekering rusak / The fuse has blown - Hubungi penyedia produk / Send...
- Page 13 UNTUK PERHATIAN ANDA / ATTENTION Jangan bersandar/duduk di atas pengaman samping ketika Matikan beberapa fungsi bed yang dimungkinkan bisa sedang ditegakkan, karena sistem pengungkit pengunci/engsel menyebabkan cidera pasien, jika terjadinya pergerakan bisa patah bila menerima beban yang terlampau berat. pada bed terkait. Waspada terhadap resiko bahaya yang Do not lean/sit on the safety side guard when it is on the upright mungkin ditimbulkan karena kesalahan penanganan sistem position (raised).
- Page 14 Daftar dan konsentrasi bahan kimia yang bisa menyebabkan List of packaging labels bellow: kerusakan/korosi pada permukaan powder coating serta stainless steel. List and chemicals concentrations could effect on the surface of powder coating and stainless steel. Chemicals Concentration Acetyl Chloride 100 % Acetic Acid >10 %...
