Summary of Contents for SYAS Technology PREMIUM BED 4 MOTOR

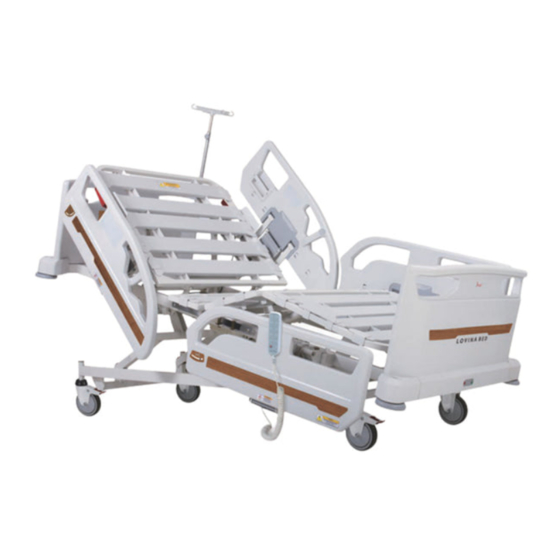

- Page 1 MANUAL BOOK Eff. Date : 21 - 12 - 2021 SYAS PREMIUM BED 4 MOTOR SBM4 PT. KURNIA SELARAS SEJAHTERA Foresta Business Loft 2 Unit 32 Jl. BSD Raya Utama, Kel. Pagedangan Kec. Pagedangan, Kab. Tangerang, Provinsi Banten, Kode Pos: 15331 Phone.
-
Page 2: Table Of Contents
DAFTAR ISI / CONTENTS Daftar Isi / Contents Spesifikasi / Specification Gambar dan Nama Bagian / Drawing and Part's Name Petunjuk Pemakaian / Application Guidance Petunjuk Pemeliharaan / Maintenance Guidance Dokumen Elektrikal / Electrical Documentation Untuk Perhatian Anda / Attention/Caution Petunjuk Pemasangan / Assembly Guidance Servis Manual / Manual Service SPESIFIKASI / SPECIFICATION... - Page 3 Dilengkapi dengan linier aktuator motor 24V DC dan remote Berikut adalah daftar simbol elektrik / Bellow trol. Lingkungan aplikasi 2 kelas II (ME Equipment). list electric symbols : Catu daya 100-240V AC 50/60Hz, W, Maks. menggunakan selungkup IPX4, Menggunakan kabel tipe CF, tanpa sistem grounding (lihat tabel pada motor).
- Page 4 GAMBAR & NAMA BAGIAN / DRAWING PART'S NAME Keterangan Gambar / Drawing Specifications : Tiang infus / I.V. Pole Panel kaki / Foot End Rel asesoris / Accessories Hendel CPR / CPR Panel side rail handle Pengaman samping / Side guard Pengunci Panel / Panel Castor / Castor Sandaran punggung /...
-
Page 5: Petunjuk Pemakaian / Application Guidance
PETUNJUK PEMAKAIAN / APPLICATION GUIDANCE Pra Perakitan / Pre Assembly Tekan disini untuk Tekan disini untuk melepas mengunci castor kunci castor 1. Tempatkan Bed pada lantai yang datar, dengan suhu ruang Press in here to lock Press in here to unlock antara 10º... - Page 6 CPR Manual / Manual CPR Pada saat keadaan darurat sandaran punggung dapat diturunkan secara cepat, dengan cara menarik keluar handel CPR, yang terdapat pada kanan/kiri bagian belakang matras back-raise. In emergency situation, pull the CPR handle to make the back- raise go down fastly.
- Page 7 Mengatur Posisi Trendelenburg dan Anti-Trendelenburg / Trendelenburg and Anti-Trendelenburg Adjustment. 1. Untuk mengatur posisi Trendelenburg dan Anti Trendelenburg, tekan tombol trendelenburg / anti-trendelenburg. To adjust the Trendelenburg and Anti-Trendelenburg position, press the Trendenlenburg/Anti-trendelenburg button. 2. Perlu anda PERHATIKAN: jika anda akan mengatur posisi Trendelenburg / Anti-Trendelenburg, ketinggian bed harus berada pada posisi tengah atau tinggi bukan posisi rendah.
-
Page 8: Petunjuk Pemeliharaan / Maintenance Guidance
Rel Aksesoris / Accessories Rail Rel Aksesoris digunakan untuk menggantungkan beberapa peranti medis, seperti: Kantong urin, Kantong sampah dan beberapa dudukan braket. Used as a rail holder for any accessories/equipment like: Urinal bag, Waste bag and other equipment bracket holder. PETUNJUK PEMELIHARAAN / MAINTENANCE GUIDANCE Pastikan kabel-kabel catu daya pada posisi yang benar Umum / General... - Page 9 Matikan pengontrol untuk menghindari pergerakan, mencegah aktifasi yang tidak dikehendaki oleh pasien atau orang lain yang bisa menimbulkan cidera pasien, jika terjadi pergerakan electric operating table (matikan/ cabut daya) - lihat set up Remote Control. Deactivate any operated controls used for any movement, to prevent any unintended activation by the patient or other persons which might cause injury to the patient, if any operating table movement (plug or disconnect device) - see...
- Page 10 DOKUMENTASI ELEKTRIKAL / ELECTRIC DOCUMENTATION –Konfigurasi Sistem / System Configuration PART CATALOGUE –Daftar Komponen / Part Catalogue 1. Back-raise Actuator LA27: 1 pc –Pemeliharaan / Maintenance 2. Knee-raise actuator LA27: 1 pc –Troubleshooting Elektrik / Electric Troubleshooting 3. Hi-Low Actuator LA40 : 2 pcs 4.
- Page 11 CONTROL BOX & HANDSET • Periksa bagian sambungan, kabel, selongsong, steker, • Elektronik harus dilakukan pemeriksaan pada bagian dan juga kesesuaian fungsinya. dudukan, kabel, selongsong, dan steker. Inspect the connections, cables, cabinet, and plugs, and Electronics must be inspected at attachment points, wires, check of function.
-
Page 12: Untuk Perhatian Anda / Attention/Caution
UNTUK PERHATIAN ANDA / ATTENTION Jangan bersandar/duduk di atas pengaman samping ketika Daftar dan konsentrasi bahan kimia yang bisa menyebabkan sedang ditegakkan, karena sistem pengungkit pengunci/engsel kerusakan/korosi pada permukaan powder coating serta bisa patah bila menerima beban yang terlampau berat. stainless steel. -
Page 13: Petunjuk Pemasangan / Assembly Guidance
PETUNJUK PEMASANGAN / ASSEMBLY GUIDANCE... - Page 14 INDONESIA...
- Page 15 ENGLISH...
-
Page 16: Servis Manual / Manual Service
SERVIS MANUAL / MANUAL SERVICES INDONESIA Servis Manual ini digunakan sebagai petunjuk pemeriksaan Periode berkala dan atau perbaikan pada produk. Periode menunjukkan tenggang waktu pemeriksaan rutin yang harus dilakukan pada tiap komponen. Langkah-Langkah Pelaksanaan Servis Berkala : Tindakan Tindakan merupakan proses pengerjaan/perbaikan pada Sebelum melakukan pemeriksaan rutin, pastikan teknisi komponen jika beberapa hal yang tertera pada kolom mengetahui spesifikasi produk yang akan diperiksa, dapat... - Page 17 Komponen yang Diperiksa Kriteria Gambar Periode Tindakan Baut matras tenggah ke matras Kekencangan,aus, 6 bulan Kencangkan, berikan platform knee-raise (pin motor, berbunyi saat pelumas, ganti jika aus snap ring E8) digerakkan, tidak bisa perputar/seret, dengan/tanpa ring Seluruh braket dudukan palang/ Kekencangan, 6 bulan Kencangkan, perbaiki,...
- Page 18 No Komponen yang Diperiksa Kriteria Gambar Periode Tindakan Pengaman samping sisi atas (kiri/ Longgar/lepas, 6 bulan Kencangkan, ganti jika kanan)-baut sideguard, mur hex seret/macet, pecah, pecah, berikan pelumas M8, ring plat M8 berbunyi saat jika diperlukan digerakkan Pengaman samping sisi bawah Longgar/lepas, 6 bulan Kencangkan, ganti jika...
- Page 19 ENGLISH Period These Manual Service Book is used as periodically maintaining guidance, and/or if any function defect/detriment of product. Period indicated period time for routine inspection toward every components. Ways Of Periodically Maintaining Guidance: Action Prior to doing routine inspection, make sure the Action indicated component reparation processing if any technician already known its product specification –...
- Page 20 No Inspection Items Acceptance Standard Picture Period Action/Recomendation All mattress platform ribs holder Tightening, bend, Fasten, repair, change if broken months worn out/broken Mattress platform support wheel Tightening, worn out, Grease, change if worn sound when moving, months can’t be rotated Lifter hinge bolt (front &...
- Page 21 No Inspection Items Acceptance Standard Picture Period Action/Recomendation Lower side guard (right & left) Loose/released, Fasten, change if - Side guard bolt, hex.nut M8, sluggish/ broken, grease if months plate washer M8 stuck,broken, sound needed when moving Infuse holder & hangers Tightening, bent, 1&4 Fasten/adjust, repair,...
