Avenue 3
Class 1
E27
1

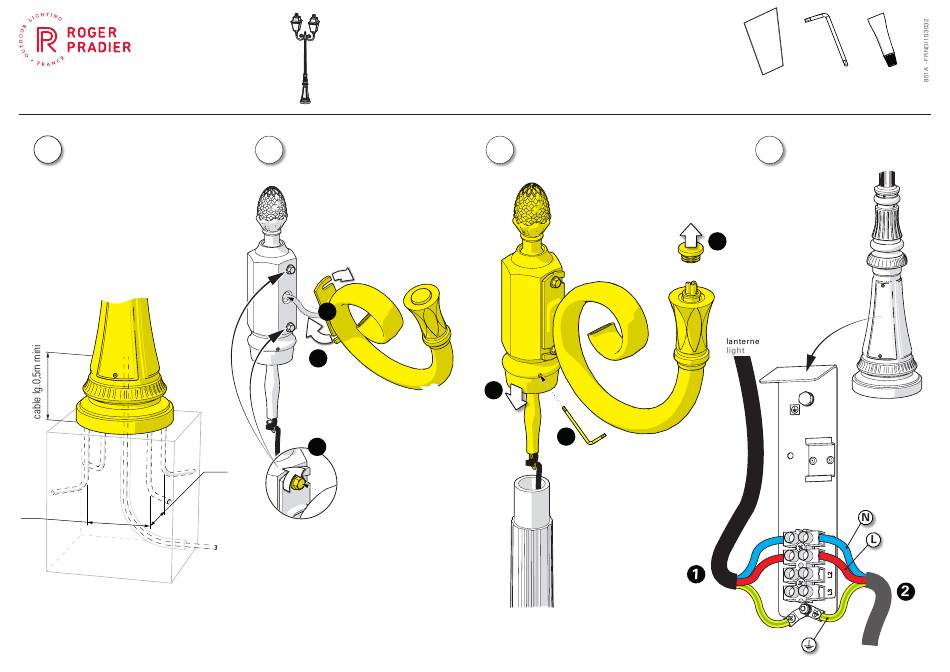

Scellement des tiges &
fixation du mât
Install anchor J-Bolts in
concrete foundation &
fix the mast
110
Classe énergétique du luminaire à disposition sur notre site internet. - Type et puissance max. indiqués sur l'étiquette signalétique dans le luminaire. - Energy label for lighting fixture available on our website. - To know the bulb type and max wattage, please, refer to the label inside light fitting.
2
Montage des bras
Assemble the brackets
1
2
3
110
3
Montage de l'ensemble sur le mât
Mount the sub-assembly on the mast
1
x2
x3
2
x3
x3
x8
x3
x1
4
Raccordement électrique
Connect electrical wires
3
