1. Odłączyć kabel przyłączeniowy od
strony budynku od sieci i zabezpieczyć go
przed ponownym włączeniem. W tym celu
należy uruchomić odpowiedni wyłącznik w
instalacji domowej. Następnie sprawdź,
czy nie występuje napięcie.
2. Otwórz lampę (1), poluzowując cztery
śruby (4) znajdujące się w górnej części
lampy. Następnie ostrożnie odłożyć ramę
(5), podkładkę z pierścieniem
uszczelniającym (6) na bok, aby nie
zostały uszkodzone.
Poluzować śruby (8) i zdjąć lampę (1) z
podstawy montażowej (2).
Poprowadź przewód łączący (3) przez
otwór w dolnej części garnka
montażowego (2) i umieść go w pozycji
montażowej.
5. Włóż lampę.
Podłącz przewód połączeniowy lampki do
przychodzącego przewodu
połączeniowego (3).
Teraz umieść lampę (1) w garnku
montażowym i zamocuj ją za pomocą śrub
(8).
9. Zamknąć obudowę i dokręcić cztery
śruby (4).
0. 1Włącz ponownie zasilanie. Instalacja
została zakończona.
Z zastrzeżeniem zmian technicznych
LEDs Com GmbH, Dohrweg 2a, D-41066 Mönchengladbach, www.leds-com.de, Tel. +49 (0) 2161 - 5 75 99 76
Polski Oprawa wpuszczana w podłoże (LC-EL-115) - Instrukcja montażu

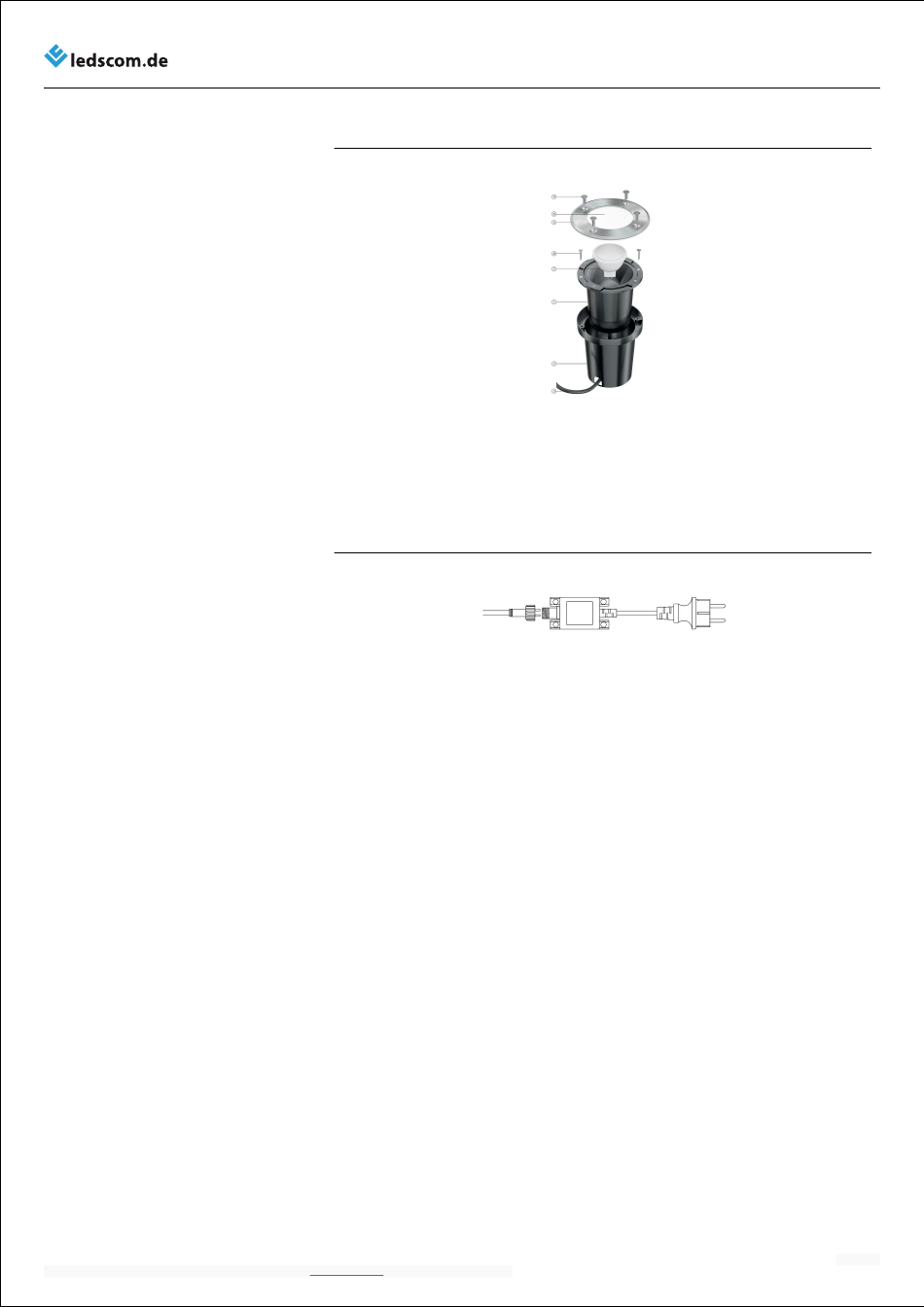

Rysunek 1
1: Oprawa
2: Garnek instalacyjny
3: Kabel połączeniowy
4: Śruby (pokrywa)
Rysunek 2
5: Rama
6: Płyta
7: Iluminator
8: Śruby
