- Page 1 Arizona INSTRUCTION MANUAL...
-
Page 2: Install The Batteries

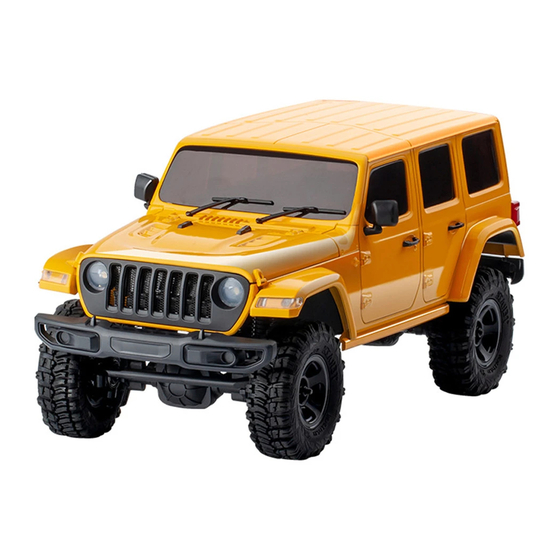

Function Install the Batteries Steering Wheel Power On /Off Throttle Trigger Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt der Bedingung, dass dieses Gerät keine schädlichen Interferenzen verursacht (1) dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen akzeptieren, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können. - Page 3 Composed of precision-made components, the EAZYRC 1/18th Arizona is not a toy, thus it is not suited for children under 14 years of age.Minors should be accompanied by an adult when operating.
-
Page 4: Setting The Gear Mesh
Setting the Gear Mesh The gear mesh is the clearance between the pinion and spur gears in your vehicle. If the motor or gearing components are replaced,check that the gears are not meshing too tightly as this may cause premature wear. Charging the Battery 1.Connect the charger to a USB port then connect the battery to the charger. -
Page 5: Spare Parts List
E1045 EAZY 1:18 FRONT/REAR AXLE parts E1023 Arizona Hood E1046 EAZY 1:18 SERVO HORN E1026 Arizona Front and Rear Light Cup Set E1048 EAZY 1:18 FRONT OUTDRIVE SHAFT E1027 Arizona Hood Mount Set E1049 EAZY 1:18 Gear Box Plastic Parts... - Page 6 Type of Equipment: Patriot Driving System & 2.4GHz Control System Brand Name: EAZYRC Equipment Model: 11803 to which this declaration relates is in conformity with the essential requirements and other relevant requirements of the RED Directive 2014/53/EU, EMC Directive 2014/30/EU,FCC Indentifier 2AUBX-TX01Z and EU RoHS Directive 2011/65/EU.
-
Page 7: Einsetzen Der Batterien
Funktion Einsetzen der Batterien (1) Entferne die Batteriefachabdeckung. Steuerrad (2) Setzen Sie 3 Stk. AA-Batterien ein. Bitte ersetzen Sie die Batterien wenn die Power-LED blinkt oder die Anlage piept. Ein/Aus Wenn die Fernsteuerung Gashebel längere Zeit nicht benutzt wird entfernen Sie die Batterien, um ggf. - Page 8 Dieses Fahrzeug darf nicht im Wasser betrieben werden. Vermeiden Sie größere Wasserpfützen. Einleitung Vielen Dank, dass Sie sich für den EAZYRC 1/18 Patriot entschieden haben, einen der realistischsten und zuverlässigsten Trucks seiner Klasse. Er ist sofort nach dem Auspacken bereit, jedes Terrain zu meistern.
-
Page 9: Aufladen Des Akkus
Einstellung der Ritzel Der Zahneingriff ist der Abstand zwischen dem Ritzel und dem Hauptzahnrad Ihres Fahrzeugs. Wenn der Motor oder Getriebekomponenten ausgetauscht werden, prüfen Sie, dass die Zahnräder nicht zu eng ineinander greifen, da dies zu vorzeitigem Verschleiß führen kann. Aufladen des Akkus 1. - Page 10 E1045 EAZY 1:18 FRONT/REAR AXLE parts E1023 Arizona Hood E1046 EAZY 1:18 SERVO HORN E1026 Arizona Front and Rear Light Cup Set E1048 EAZY 1:18 FRONT OUTDRIVE SHAFT E1027 Arizona Hood Mount Set E1049 EAZY 1:18 Gear Box Plastic Parts...
- Page 11 Declaration of Conformity (DoC) Konformitätserklärung: Art der Ausrüstung: Patriot-Antriebssystem & 2,4GHz-Steuersystem Markenname: EAZYRC Geräte-Modell: 11803 auf das sich diese Erklärung bezieht, in Übereinstimmung mit den grundlegenden Anforderungen und anderen relevanten Anforderungen der RED-Richtlinie 2014/53/EU, EMV-Richtlinie 2014/30/EU, FCC-Kennzeichnung 2AUBX-TX01Z und EU-RoHS-Richtlinie 2011/65/EU. Das Produkt ist konform mit den folgenden Normen und/oder anderen normativen Dokumenten: ETSI EN 301 489-1 V2.2.3 (2019)
-
Page 12: Mise En Place Des Piles
Fonctions Mise en place des piles (1) Déposez la trappe du logement des piles. Volant (2) Remplacez les piles usagées par 3 piles AAA neuves. Remplacez les piles quand l’indicateur de puissance clignote ou que le buzzer sonne. ON/OFF En cas de non-utilisation Gâchette des gaz prolongée, enlevez les 3 piles AAA afin d’éviter des dégâts... - Page 13 Merci d’avoir acheté l’Arizona au 1/18ème EazyRC. Conçue pour offrir les camions les plus réalistes, les pluscap- ables et les plus faibles de la catégorie, la gamme 1/18ème EazyRC est prête à affronter n’importe quel type de terrain dès la sortie de la boîte.
-
Page 14: Réglage De L'entredents
Réglage de l’entredents L’entredents est le jeu entre le pignon et la couronne de votre véhicule. Si vous remplacez le moteur ou des éléments de la pignonerie, vérifiez que l’entredents n’est pas trop serré, car cela peut engendrer une usure prématurée. -
Page 15: Liste Des Pièces De Rechange
Eazy 1/18 – Pièces d’essieu Avant/Arrière E1023 Capot Arizona E1046 Eazy 1/18 – Palonnier de servo E1026 Jeu de boîtiers de phares AV et AR Arizona E1048 Eazy 1/18 – Arbre de sortie avant E1027 Set de fixation de capot Arizona E1049 Eazy 1/18 –... - Page 16 Déclarons sous notre responsabilité que le produit : Type d’équipement : Patriot Driving System & 2.4GHz Control System Nom de la marque : EAZYRC Equipement modèle : 11803 à laquelle cette déclaration se rapporte est conforme aux exigences essentielles et aux autres exigences pertinentes de la directive RED 2014/53 / UE, de la directive EMC 2014/30 / UE, de l’identifiant FCC 2AUBX-TX01Z et de la directive...
- Page 17 功能 电池安装 转向方向 / 油 门 方 向 / 方向 盘 ( 1) 拆 下 电 池 盖 。 微调+ (正极 ) 微 调 + ( 正 极 ) ( 2) 更 换 新 的 A A A 电 池 。 转向方向...
- Page 18 注意: 本产品只适用于14岁以上用户使用，18岁以下用户需要在监护人的监督下使用。 警告 ●本产品非玩具级别，不适合14岁以下的儿童操作使用。未成年人应在有经验的成年人陪同下操作使用。 ●请使用原厂部件更换损坏的部件。特别注意所有车辆接线的正负极。 ●只能使用2节锂聚合物电池。不要过度充电或过度放电，以免电池泄露或损坏产生火灾隐患。如果电池在充电过程中温度过 热，请立即停止充电，并将电池与充电器断开。请勿在无人看管的情况下给电池充电。如果您不确定如何安全地进行充电， 请向经验丰富的遥控模型产品玩家寻求建议。不要让孩子在没有成人监督的情况下给电池充电。 ●由于电机在使用过程中会发热，两次操作中要留出大约10-15分钟的时间冷却电机，以延长产品的使用寿命。 ●务必选择合适的环境操作遥控模型，所选环境需远离电缆、无线电塔、深水及不稳定地形。本品操作者对其行为全权负责。 ●本品由精密电子部件构成。请勿将本品暴漏于潮湿的环境或者其他污染物中，以免造成损坏。如果暴露在潮湿的环境中，请 确保将电子部件完全晾干以后再使用。 ●确保每次操作前检查车辆的无线接收范围，以防止无线信号丢失或受干扰。 ●在您的能力范围内操作此产品。在任何时候，如果车辆操作有危险，则绝对不值得冒险。 ●通电方式:务必先开遥控器再将车子通电。断电方式:务必先将车子断电再关遥控器。以上顺序如逆转，则可能引起遥控模型 失控， 导致人身伤害或财产损失。 ●遥控器电池低电时，不要操作模型车，以免造成失控。 ●模型产品上的塑胶件容易因极冷或极热气候出现变形或损坏的状况。所以请将模型产品存放在气候受控的室温环境中，切勿 靠近任何热源，如烤箱或加热器等。 ●切勿更改接收机天线的长度，以免影响无线电系统的接收范围。...
- Page 19 齿轮啮合设置 齿轮啮合是模型车内小 齿轮 和直 齿 轮之 间的 间隙 配 合。 如果更换电 机或齿轮 传动部件，请检查齿轮 咬合 是否 过 于紧 密， 如过 于 紧密 ，则可能导 致过早出 现磨损。 电子设备图解 舵机 RX -4 6 ( # 2 4 0 0 6 2 ) 电 池 锂...
- Page 20 打开这里 注意 1.如果长时间不用，请拔下电池，以防电池损坏。 2.不要打开、拆解或试图维修电池。 3.电池需断开连接接收板,才能进行充电。 配件表 沙漠风暴引擎盖 E1033 车壳 E1011 星狀轮毂 E1034 门拉手 E1012 遥控+2合1电调接收器 E1035 沙漠风暴 螺丝 E1013 7.4V 380maH电池 E1036 1:18 后轮轴 E1014 灯线组 E1037 1:18 轮轱塞 E1015 USB 平衡充电器 7.4V 1000mA E1038 1:18 后桥胶件套装 E1016 E1040 1:18 避振器 13圈弹簧 E1017 二合一电调接收...
