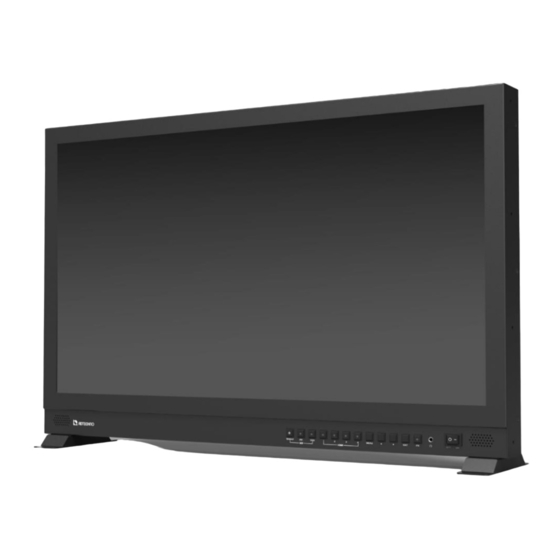

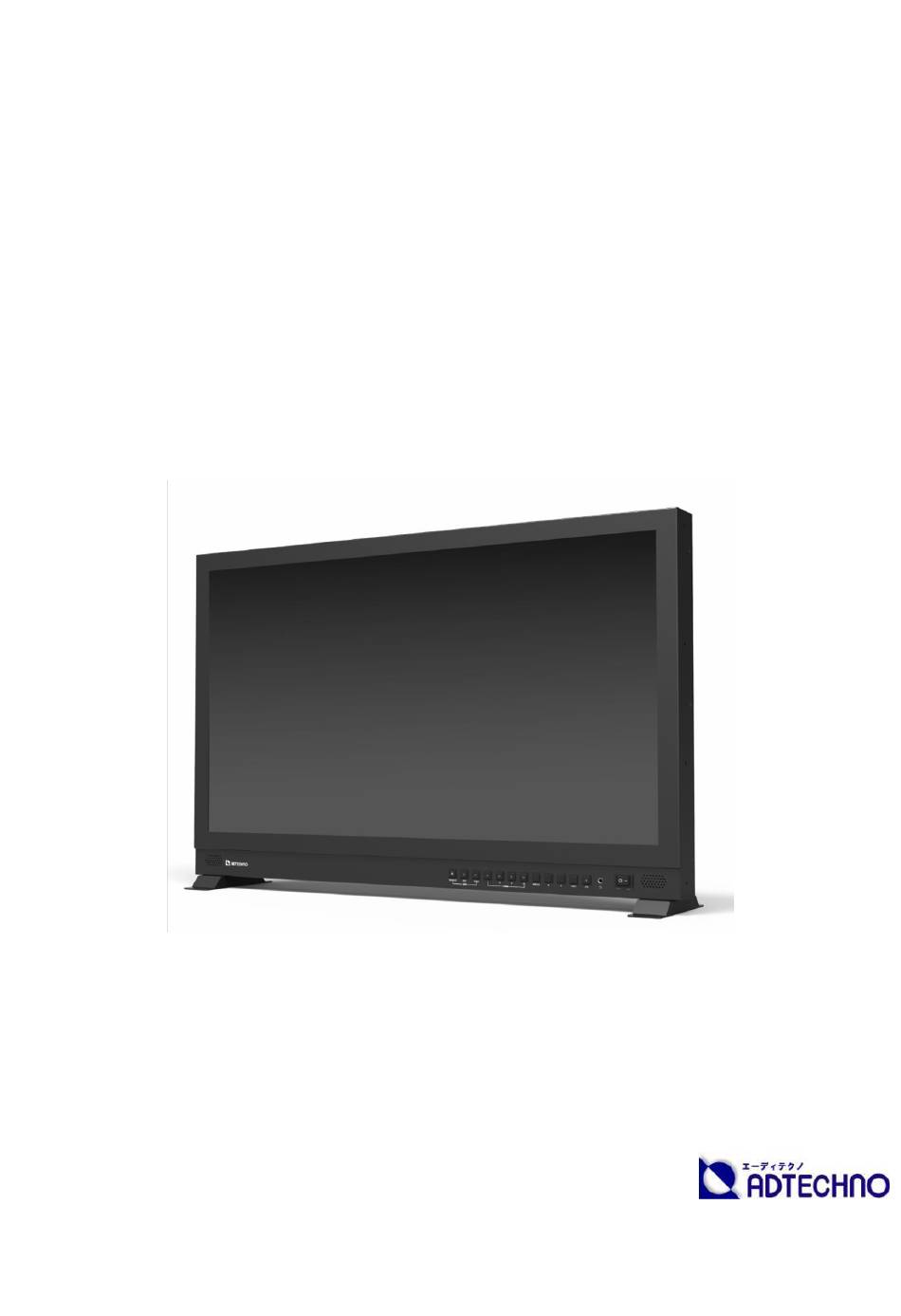

- Page 1 12G-SDI 対応 4K Ultra HD ワイド液晶パネル搭載 業務用マルチメディアディスプレイ UH1560S/UH2380S/UH2800S 取扱説明書 株式会社エーディテクノ ver.1.0...
- Page 2 UH1560S / UH2380S / UH2800S 取扱説明書 安全にお使いいただく為に この度は、UH1560S/UH2380S/UH2800S をお買い上げ頂き、誠にありがとうございます。 この取扱説明書は、本製品の使い方と使用上の注意事項について記載しています。 本製品をご利用になる前に必ず本書をお読みになり、内容をご確認のうえでご利用ください。 警告 ● 本取扱説明書で記載されている以外の使い方をしないでください。本取扱説明書の指示に従わずに起きた、いかなる事故・損害に対して、弊社 は一切責任を負いません。 ● 機器内部に燃えやすいものや、金属などを入れないでください。また、水などをかけないでください。 感電や火災の恐れがあります。上記の状態になった場合はすぐにご使用を中止し、販売店または弊社カスタマーサービスにご連絡ください。 ● 本製品および、使用するケーブル類を他の高温部（暖房機器など）に近づけないでください。 変形したり、保護部が溶けたりし、感電や火災の恐れがあります。 ● 本製品の分解、改造は絶対に行わないでください。機器の故障や感電、火災などの恐れがあります。使用中に本体から煙が出たり、異臭・異音 等が発生したりする場合は、すぐに使用を中止して AC アダプターおよびご使用のすべてのケーブルを抜き、販売店または弊社までご連絡ください。 ● AC アダプターを抜き挿しする場合は、必ず挿入部を持って抜いてください。コードを引っ張って抜いたりすると、ケーブルの断線、動作不具合、感 電や火災の恐れがあります。 ● 濡れた手で、本製品およびケーブル類を触らないでください。感電や故障の恐れがあります。 ● お手入れの際は、接続ケーブルをすべて抜いてから行ってください。また、科学雑巾、ベンジンやシンナーなどの有機溶剤は使用しないでください。 水洗いは絶対に行わないでください。変色や変形、故障の原因になります。 汚れがひどい時は、薄めた中性洗剤を柔らかい布に付けてよく絞ってからふき、その後乾いた布で水分を拭き取ってください。 ● 本製品は安定した場所に設置してご使用ください。不安定な場所から落としたり、ぶつけたりするなどの衝撃を与えないでください。故障や破損の 原因となります。 ● 長時間ご使用にならない場合は、安全のため AC アダプター、ケーブル類を全て抜いて保管ください。火災や故障の恐れがあります。...
- Page 3 UH1560S / UH2380S / UH2800S 取扱説明書 注意 ● 本製品を密閉された場所、屋外または直射日光の当たる場所での使用や、長時間の連続使用は避けてください。 ● 付属の AC アダプター及び AC ケーブルは専用品です。他社製品はご使用になれません。 ● 長時間ご使用にならない場合は安全の為、AC アダプター、ケーブル類を全て抜いて保管してください。 ● 本製品を譲渡された場合、または中古品に関してのサポートは致しかねます。 ● 本製品のケーブル類は試供品ですので、保証の対象外です。 ● 外部的な要因（破損や水没、漏電、過電流など）や、天災などによる故障破損は、サポート対象外です。 ● 本製品を廃棄するときは、地方自治体の条例に従ってください。内容については、各地方自治体へお問い合わせください。 液晶モニターについて ● 経年使用による輝度変化を抑え、安定した輝度を保つためには、輝度を下げて使用されることをおすすめします。 ● 液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や 機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は 99.99%以上です。 ● 液晶パネル面やパネルの外枠は強く押さないで下さい。強く押すと干渉縞が発生するなど表示異常を起こすことがありますので、取扱いにご注意く ださい。 ● 本製品を冷え切った状態のまま室内に持ち込んだり、急に室温を上げたりすると、製品の表面や内部に結露が生じることがあります。 結露が生じた場合は、結露がなくなるまで製品の電源を入れずにお待ちください。そのまま使用すると故障の原因となることがあります。 ● 長時間固定された画像や静止画などを表示した場合や、高温環境下で連続運用した場合は液晶パネルの特性上、残像や焼き付き、しみ、輝...
-
Page 4: Table Of Contents
UH1560S / UH2380S / UH2800S 取扱説明書 目次 □UH1560S/UH2380S/UH2800S とは ................................... 5 □同封物の確認（本体・付属品） ..................................... 5 □UH1560S 本体各部名称 ....................................... 6 □UH2380S/UH2800S 本体各部名称 .................................. 8 □電源接続と切替 ........................................11 □映像ケーブル接続 ........................................12 □イヤホン接続 ..........................................13 □設定画面（メニュー）操作方法 ..................................... 13 □各メニュー設定項目 ........................................ 14 □スタンバイモードについて ......................................15 □ファンクションボタンの設定... -
Page 5: Uh1560S/Uh2380S/Uh2800S とは
UH1560S / UH2380S / UH2800S 取扱説明書 □UH1560S/UH2380S/UH2800S とは 本製品は 4K 解像度（3840x2160）15.6/23.8/28 型ワイドタイプの液晶パネルを採用した 12G/6G/3G-SDI 対応 4K 液晶ディスプレイです。 12G-SDI や 6G-SDI1 系統での 4K 表示の他、3G-SDI 4 系統（クワッド 3G-SDI）での 4K 表示にも対応します。また 3G-SDI 4 系統（クワッド 3G-SDI） では 2 つの異なる方式（2SI または SQD）を選択可能です。他にも 4K@60 対応 HDMI 2.0 入力端子を 1 系統と 4K@30 迄対応可能な HDMI 1.4 入... -
Page 6: Uh1560S 本体各部名称
UH1560S / UH2380S / UH2800S 取扱説明書 □UH1560S 本体各部名称 【前面】【側面】 【前面】 4H アクリル保護パネル UH1560S に付属する専用液晶保護 4H アクリルパネルです。 アクリル固定ネジ UH1560S に付属する 4Ｈアクリル保護パネル用の固定ネジです。外す際は手でゆっくり左に回してください。 SDI 入力切替 SDI の入力を切替えます。 【SINGLE】：SDI 1 系統入力に切り替えます。押す毎に端子が切り替わります。（SDI 1→SDI 2→SDI 3→SDＩ 4） 【2SI】：クアッド 3G-SDI 入力の 2SI 方式に切り替えます。 【SQD】：クアッド 3G-SDI 入力の SQD 方式に切り替えます。... - Page 7 UH1560S / UH2380S / UH2800S 取扱説明書 【背面】 【背面】 AC アダプターホルダー固定ネジ穴 付属の専用 AC アダプターホルダー固定ネジ穴です。出荷時はホルダーが装着された状態です。 V マウントプレート固定ネジ穴 市販の V マウントプレート固定位置です。AC アダプターホルダーを外してからご利用ください。 ハンドル 取っ手やケーブル・ひもの巻付け用としてご利用ください。 4 ピン XLR 電源入力端子 4 ピン XLR 電源入力端子です。付属の AC アダプターを接続します。 市販の外部バッテリーを接続する場合は V マウントバッテリープレートを背面に取り付けた状態でご利用ください。 ※XLR ピンアサインは P..28 「4 ピン XLR 電源入力端子ピンアサイン」 をご参照ください。...
-
Page 8: Uh2380S/Uh2800S 本体各部名称
UH1560S / UH2380S / UH2800S 取扱説明書 □UH2380S/UH2800S 本体各部名称 【前面】【側面】... - Page 9 UH1560S / UH2380S / UH2800S 取扱説明書 【前面】 SDI 入力切替 SDI の入力を切替えます。 【SINGLE】：SDI 1 系統入力に切り替えます。押す毎に端子が切り替わります。（SDI 1→SDI 2→SDI 3→SDＩ 4） 【2SI】：クアッド 3G-SDI 入力の 2SI 方式に切り替えます。 【SQD】：クアッド 3G-SDI 入力の SQD 方式に切り替えます。 HDMI 入力切替 HDMI の入力を切り替えます。 【1】：HDMI 1 に切り替えます。HDMI 2.0 対応の場合は、この入力端子をご利用ください。 【2】：HDMI 2 に切り替えます。...
- Page 10 UH1560S / UH2380S / UH2800S 取扱説明書 【背面】 【背面】 AC アダプターホルダー固定ネジ穴 付属の専用 AC アダプターホルダー固定ネジ穴です。出荷時はホルダーが装着された状態です。 V マウントプレート固定ネジ穴 市販の V マウントプレート固定位置です。AC アダプターホルダーを外してからご利用ください。 ハンドル 取っ手やケーブル巻付け用としてご利用ください。 4 ピン XLR 電源入力端子 4 ピン XLR 電源入力端子です。付属の AC アダプターを接続します。 市販の外部バッテリーを接続する場合は V マウントバッテリープレートを背面に取り付けた状態でご利用ください。 ※XLR ピンアサインは P..28 「4 ピン XLR 電源入力端子ピンアサイン」 をご参照ください。...
-
Page 11: 電源接続と切替
UH1560S / UH2380S / UH2800S 取扱説明書 □電源接続と切替 【4 ピン XLR 電源入力端子】 付属 AC アダプターの XLR キャノンコネクタを矢印の入力へ奥まで接続し固定してください。 【電源切替スイッチ】 映像ケーブルを接続してください。（P.12 映像ケーブル接続） 映像ケーブルを接続した後、［電源切替スイッチ］を［ON］側に切替えてください。 ※本機を長時間使用しない場合、安全のため電源切替スイッチを［OFF］側を選択してください。 ※ピンアサイン詳細については(P.28 4 ピン XLR 電源入力端子ピンアサイン)をご参照ください。... -
Page 12: 映像ケーブル接続
UH1560S / UH2380S / UH2800S 取扱説明書 □映像ケーブル接続 映像出力機器からの接続信号に合わせ市販の映像ケーブルを各接続端子に接続してください。接続後、モニター本体側の入力切替を行ってください。 （P.6～10 本体各部名称を参照） 【SDI 接続】 【SDI 1 / 2 接続】(12G-SDI 対応) 市販の SDI ケーブルを SDI IN 1 または 2 に左図のように接続してください。 4K 入力を行う場合は 12G 対応の SDI ケーブルをご使用ください。 【SDI 3 / 4 接続】(3G-SDI 対応) 市販の SDI ケーブルを SDI IN 3 または 4 に左図のように接続してください。... -
Page 13: イヤホン接続
UH1560S / UH2380S / UH2800S 取扱説明書 □イヤホン接続 本製品にはイヤホンジャックを搭載しています。市販のイヤホンを接続する事ができます。 左図矢印の位置に市販のイヤホンを接続してください。 ※イヤホンジャックの端子は 3.5φ ミニピンジャック（ステレオ）です。お持ちのイヤホンの端子をご確認い ただいた上で接続してください。 □設定画面（メニュー）操作方法 設定内容を変更するには、以下手順にて操作を行ってください。 ① メニューボタンを押してメインメニューを表示してください。 ② カーソルボタン【◀】【▶】で移動します。 ③ 設定したい項目にカーソルを合わせ、メニューボタンを押すことで決定・選択されます。 ④ 戻る場合は EXIT ボタンを押してください。 メニューを閉じるには、EXIT ボタンを数回押してください。 メニュー画面... -
Page 14: 各メニュー設定項目
UH1560S / UH2380S / UH2800S 取扱説明書 □各メニュー設定項目 ［入力切替］ 入力切替の設定項目です。 ※本体の入力切替ボタンでも切り替えが可能です。但し OSD メニューが開いている状態では本体の入力切替ボタンは使用できません。 入力切替 HDMI 1 入力を選択します。 HDMI 1 出荷時は HDMI 1 が選択されております。 HDMI 1 HDMI 2 入力を選択します。 HDMI 3 HDMI 3 入力を選択します。 HDMI 4 HDMI 4 入力を選択します。 SDI 1 SDI 1 入力を選択します。... -
Page 15: スタンバイモードについて
UH1560S / UH2380S / UH2800S 取扱説明書 SDI 入力の切り替えについて SDI 入力の切り替え方法は以下のとおりです。 SDI ［SINGLE］ボタンを押す毎に SDI IN 1 → 2 → 3 → 4 の順番に切り替わります。 ※画面分割表示時の SDI 入力は、1 系統のみ表示可能です。（P.25 マルチ画面の組合せを 参照） (入力例) OK ：4 分割画面表示時入力 →SDI1 、SDI1、HDMI3、HDMI4 NG ：4 分割画面表示時入力 →SDI1 、SDI2、HDMI3、HDMI4 クワッドリンク 3G-SDI での入力時は、入力方式に合わせて SDI ［2SI］、または［SQD］ボタンを... - Page 16 UH1560S / UH2380S / UH2800S 取扱説明書 ［表示設定］ 映像表示の設定項目です。 表示設定 輝度 0 ～ 100［デフォルト値 50］ 表示映像の輝度を設定します。 コントラスト 0 ～ 100［デフォルト値 50］ 表示映像のコントラストを設定します。 彩度 0 ～ 100［デフォルト値 50］ 表示映像の彩度を設定します。 色合い 0 ～ 100［デフォルト値 50］ 表示映像の色合いを設定します。 シャープネス 0 ～ 4［デフォルト値 2］ 表示映像のシャープネスを設定します。 カラースペース...
- Page 17 UH1560S / UH2380S / UH2800S 取扱説明書 ［ファンクション設定］ 各撮影アシスト機能とアスペクト比の設定項目です。 ファンクション設定 センターマーカー※ オン、オフ［デフォルト値 オフ］ 画面中央にセンターマーカーを表示します。 セーフティーマーカー オフ、95%、93%、90%、88%、85%、80%［デ 画面縁にセーフティーマーカーを表示しま フォルト値 オフ］ す。 アスペクトマーカー # オ フ 、 フ ル 、 17:9 、 16:9 、 4:3 、 1.85:1 、 画面縁にアスペクトマーカーを表示します。 2.35:1［デフォルト値オフ］ # マルチ画面時は使用できません。 アスペクト比...
- Page 18 UH1560S / UH2380S / UH2800S 取扱説明書 ［画面設定］ マルチ画面の選択と範囲、各種設定を行う項目です。マルチ画面の種類によって設定可能な内容が変わります。 1 画面時 マルチ時 画面設定 1 画面回転 0、90、180、270［デフォルト値 0］ 画面を回転させます。 全画面時 画面反転 オフ、左右、上下 画面を反転させます。 ［デフォルト値 オフ］ 左右画面比設定 0 ～ 4 ［デフォルト値 0］ 左画面の大きさ比率を設定しま す。0 が左右同比率で数字が大き くなると左画面比率が大きくなりま す。 2 画面 LR 時 入力入替 入力画面を入れ替えます。...
- Page 19 UH1560S / UH2380S / UH2800S 取扱説明書 ［画面設定］ 画面設定 2 サブ画面位置 左上、右上、左下、右下、中央、 サブ画面（小窓）の位置を設定し ユーザー ［デフォルト値 右下］ ます。 サブ画面位置（ユーザー設定時） ユーザー：サブ画面水平位置調整 サブ画面（小窓）の位置を手動で （ 0 ～ 100 ）/サブ画面司直位 設定します。 置調整（ 0 ～ 100 ） サブ画面透過設定 ※ 0 ～ 10 ［デフォルト値 0］ サブ画面（小窓）の透過度を設定 PinP 時...
- Page 20 UH1560S / UH2380S / UH2800S 取扱説明書 ［音声設定］ 音声の設定項目です。 HDMI 音声 音量 0 ～ 100 ［デフォルト値 50］ 音量を設定します。 音声チャンネル選択 CH1&CH2 、 CH3&CH4 、 CH5&CH6 、 SDI 入力時の音声チャンネルを選択しま ※SDI 入力時のみ CH7&CH8 、 CH9&CH10 、 CH11&CH12 、 す。 CH13&CH14、CH15&CH16...
- Page 21 UH1560S / UH2380S / UH2800S 取扱説明書 ［システム設定］ システム設定 リセット 工場出荷設定にリセットします。 OSD メニュー表示時間 10 ～ 60（秒） ［デフォルト値 10］ OSD メニュー表示時間を設定します。 OSD メニュー水平位置調整 0 ～ 100 ［デフォルト値 0］ OSD メニューの水平表示位置を調整しま す。 OSD メニュー垂直位置調整 0 ～ 100 ［デフォルト値 0］ OSD メニューの垂直表示位置を調整しま す。 言語...
- Page 22 UH1560S / UH2380S / UH2800S 取扱説明書 ［信号情報］ 信号情報 入力信号の情報を表示します。...
-
Page 23: ファンクションボタンの設定
UH1560S / UH2380S / UH2800S 取扱説明書 □ファンクションボタンの設定 FN［ファンクション］ボタンは、あらかじめ設定した機能をワンタッチで呼び出すボタンです。設定方法は以下のとおりです。 1.FN［ファンクション］ボタンを 5 秒以上長押しする。 2.画面右に現れるメニューから FN［ファンクション］ボタンに割り当てたい機能を選択する。 （カーソルボタンで移動、メニューボタンで決定。） FN［ファンクション］に割り当てられる機能 センターマーカー P.17 ファンクション設定をご参照ください。 セーフティーマーカー P.17 ファンクション設定をご参照ください。 アスペクトマーカー P.17 ファンクション設定をご参照ください。 アスペクト比 P.17 ファンクション設定をご参照ください。 スキャン P.17 ファンクション設定をご参照ください。 カラー表示 P.17 ファンクション設定をご参照ください。 画面固定表示 P.17 ファンクション設定をご参照ください。 ピクセル等倍 P.17 ファンクション設定をご参照ください。 ピーキング... -
Page 24: 画面表示の種類と組み合わせについて
UH1560S / UH2380S / UH2800S 取扱説明書 □画面表示の種類と組み合わせについて 対応する 4K@60 入力の種類 12G-SDI HDMI ポート 1 (2.0) 12G-SDI 1 系統で入力する方法です。SDI ポート 1 及び 2 が対応して HDMI 1 系統で入力する方法です。HDMI ポート 1 が対応してます。 ます。12G-SDI 信号での接続時はケーブル距離や多段接続による信号 HDMI 信号での接続時はケーブル距離や多段接続による信号減衰にご 減衰にご注意ください。 注意ください。またケーブルは必ずプレミアムケーブルをご使用ください。 クワッド 3G-SDI SQD 方式 クワッド 3G-SDI 2SI 方式... - Page 25 UH1560S / UH2380S / UH2800S 取扱説明書 対応するマルチ画面の種類 2P LR 2P TB 入力された 2 系統の信号を左右 2 画面で表示します。 入力された 2 系統の信号を上下 2 画面で表示します。 2P PinP 入力された 2 系統の信号のメインをフル画面、サブを小窓で表示します。 入力された 4 系統の信号を上下左右 4 画面で表示します。 マルチ画面の組み合わせ SDI 1 系統と HDMI 2 系統以上の組み合わせのみに対応しております。SDI を 2 系統以上でのマルチ画面表示は非対応です。...
-
Page 26: アクリル脱着について(Uh1560S のみ)
UH1560S / UH2380S / UH2800S 取扱説明書 □4H アクリル脱着について(UH1560S のみ) ・外し方 前面 4 角のアクリル固定ネジを左 回りに回して外してください。 ※取り付ける際はネジを奥までし っかり固定してください。 ※取付る際には周りの安全を充 分確認した上で行ってください。 ※ご購入時は表裏の両面にフィ ルムが付着している場合がござい ます。ご使用時は剥がしてご利用 ください。 ※アクリル保護パネルは UH1560S のみに付属しております。 □自立スタンド脱着について ・外し方 左図のようにネジを 8 本プラスドライバーで外してください。 ※取り付ける際はネジを奥までしっかり固定してください。 ※モニターが倒れないように注意してください。 ※取付る際には周りの安全を充分確認した上で行ってくだ さい。... -
Page 27: Vesa 取付方法について
UH1560S / UH2380S / UH2800S 取扱説明書 □VESA 取付方法について 本体背面 VESA 穴を利用して壁掛けや アームの取付けができます。 ※取り付ける際はネジを奥までしっかり 固定し、モニターが倒れたり、落ちたりし ないように充分注意してください。 ※取付る際には周りの安全を充分確認 した上で行ってください。 ※耐荷重に注意して設置してください。 ※端子や取っ手に干渉する場合は、ス ペーサー等を利用してください。 ※UH1560S は 100x100 ㎜のみ対応で す。 □V マウントプレート取付方法について 市販の V マウントバッテリープレートを本 体背面に装着することができます。 主な対応製品は下記の通りです。 ・IDX 社製 V マウントバッテリープレート ［型番：P-V2］ ・NEP 社製 V マウントバッテリープレート... -
Page 28: ピン Xlr 電源入力端子ピンアサイン
UH1560S / UH2380S / UH2800S 取扱説明書 □4 ピン XLR 電源入力端子ピンアサイン 4 ピン XLR 端子ピンアサインです。必ず事前にご確認ください。 警告 ピンアサインが異なるケーブルを使用した場合、製品が破損する恐れがあります。 電源が原因で破損した場合は保証対象外となります。 必ず事前にピンアサインを確認し、異なるピンアサインのケーブルは絶対に使用しないでください。 □タリー表示位置と端子ピンアサイン タリー表示位置と端子ピンアサインです。必ず事前にご確 認ください。 警告 ピンアサインが異なるケーブルを使用した場合、製品 が破損する恐れがあります。 誤った使用方法が原因で破損した場合は保証対象外 となります。 必ず事前にピンアサインを確認し、異なるピンアサインの ケーブルは絶対に使用しないでください。 □転倒防止策について 本製品の予期せぬ転倒を防ぐため、ご使用の際は必ず以下の転倒防止策をお守りください。 本体背面の左右のハンドルにそれぞれ丈夫なひも（市販）をかけ、ひもの先端を床面や壁面 に固定してください。 自立スタンド前後の固定穴（Φ5.5）を穴径よりも大きなネジや釘で床面や台に固定してくださ い。... -
Page 29: 専用キャリーボックスの取付方法について
UH1560S / UH2380S / UH2800S 取扱説明書 □専用キャリーボックスの取付方法について オプションの専用キャリーボックスに製品本体を収納することができます。取付け、取外しは 5mm 六角レンチをご使用ください。 主な対応製品は下記の通りです。ご購入は弊社ダイレクトショップ、または販売店までお問合せ下さい。 本体型番 UH1560S UH2380S UH2800S 専用キャリーボックス型番 UBX1560 UBX2380 UBX2800 4582169234787 4582169234794 4582169234800 ※取り付ける際はネジを奥までしっかり固定し、モニターが倒れたり、落ちたりしないように充分注意してください。 ※取付る際には周りの安全を充分確認した上で行ってください。... -
Page 30: Uh1560S の Eia ラックマウント取付方法について
UH1560S / UH2380S / UH2800S 取扱説明書 □UH1560S の EIA ラックマウント取付方法について オプションの専用キャリーボックスに付属する金具は EIA ラックマウント規格に対応しております。ボックスから金具のみを取り外すことで EIA ラックマウ ントへ取り付けることが可能です。 取付け、取外しは 5mm 六角レンチをご使用ください。 ※取り付ける際はネジを奥までしっかり固定し、モニターが倒れたり、落ちたりしないように充分注意してください。 ※取付る際には周りの安全を充分確認した上で行ってください。 □その他のオプション品 モニターへ接続するケーブルの取り回しを変えたい場合は、以下の L 型アダプターを推奨いたします。 ご購入は弊社ダイレクトショップ、または販売店までお問合せください。 L 型 HDMI アダプター 型番： HDMILA 希望小売価格: 680 円（税抜） JANCODE: 4582169232578 ※アダプターを利用する場合は信号の減衰にご注意ください。接続回数が増えるほど信号は減衰します。信号が一定以下まで減衰すると正常に表 示されない可能性があります。... -
Page 31: Uh1560S 外形寸法図
UH1560S / UH2380S / UH2800S 取扱説明書 □UH1560S 外形寸法図... -
Page 32: Uh2380S 外形寸法図
UH1560S / UH2380S / UH2800S 取扱説明書 □UH2380S 外形寸法図... -
Page 33: Uh2800S 外形寸法図
UH1560S / UH2380S / UH2800S 取扱説明書 □UH2800S 外形寸法図... -
Page 34: スタンド 外形寸法図
UH1560S / UH2380S / UH2800S 取扱説明書 □スタンド 外形寸法図... -
Page 35: 対応入力信号
UH1560S / UH2380S / UH2800S 取扱説明書 □対応入力信号 クアッドリンク 信号 規格 解像度 周波数（Hz） 3840x2160 23.97/24/25/29.97/50/59.94/60 4096x2160 23.97/24/25/29.97/50/59.94/60 (1・2・３・４ポート) 3840x2160 23.97/24/25/29.97/50/59.94/60 4096x2160 23.97/24/25/29.97/50/59.94/60 シングルリンク 信号 規格 解像度 周波数（Hz） 720p 50/59.94/60 HD-SDI 1080p 23.976/24/25/29.97/30 3G-SDI 1080p 50/59.94/60 SDI （1・2 ポート） 3840x2160 23.976/24/25/29.97/30 6G-SDI 4096x2160 23.976/24/25/29.97/30... - Page 36 UH1560S / UH2380S / UH2800S 取扱説明書 480p 59.94/60 576p 720p 50/59.94/60 TV フォーマット 1080p 23.976/24/25/29.97/30/50/59.94/60 3840x2160 23.976/24/25/29.97/30 4096x2160 23.976/24/25/29.97/30 800x600 60/75 1024x768 60/75 1280x768 60/75 HDMI 1280x800 60/75 (2・3・4 ポート) 1280x960 1280x1024 60/75 PC フォーマット 1360x768 1366x768 1600x900 1600x1024 1600x1200...
- Page 37 UH1560S / UH2380S / UH2800S 取扱説明書 □製品仕様 製品型番 UH1560S UH2380S UH2800S 本体色 ブラック サイズ 15.6 型 16:9 ワイド 23.8 型 16:9 ワイド 28 型 16:9 ワイド パネル方式 IPS 方式 ADS 方式 TN 方式 表面加工 グレア アンチグレア 液 解像度 3840x2160 晶...
-
Page 38: Ｆａｑ
UH1560S / UH2380S / UH2800S 取扱説明書 □ＦＡＱ 電源がつかない。 ① AC アダプターがコンセントに接続されていますか。また、モニター本体側の接続が外れていませんか。 ② 電源切替スイッチが正しい方を選択されていますか。（例：OFF を選択すると電源が点きません。） ③ スタンバイモードになっている場合は再度信号を入力するか、電源の入れ切りを行ってください。 音声が出ない。 ① HDMI 又は SDI 接続の際、端子は接続されていますか。 ② イヤホンジャックは刺さっていませんか。イヤホンジャック使用中はスピーカーから音が出ません。 ③ SDI 接続の際、音声チャンネルは正しいチャンネルを選択していますか。 ④ 音量がゼロになっていませんか。 映像が出ない。 ① 接続した機器(出力)での入力に設定されていますか。各入力切替より、入力設定を合わせてください。 ② ケーブルはきちんと接続されていますか。 ③ 対応解像度は合っていますか。 ④ 4K@60 の表示は HDMI 1、12G-SDI 及びクアッドリンク 3G-SDI のみで入力対応しています。... -
Page 39: 問い合わせ票
UH1560S / UH2380S / UH2800S 取扱説明書 問い合わせ票 □ 技術的なお問い合わせはできる限り本票を使用して下さい。 お手数ですが、A4 拡大コピーを取られてからご利用下さい。 できる限り FAX をご利用下さい。 FAX：03-5206-3339 依頼日： 年 月 日 商品名： 12G-SDI 対応 4K Ultra HD ワイド液晶パネル搭載業務用マルチメディアディスプレイ 製品型番： UH1560S / UH2380S / UH2800S ※型番に〇をしてください ご氏名： ご購入日： 年 月 日 フリガナ： ご購入店： ご住所： シリアル No： TEL： FAX：... -
Page 40: 保証書
UH1560S / UH2380S / UH2800S 取扱説明書 保証書 □ 商品名 12G-SDI 対応 4K Ultra HD ワイド液晶パネル搭載業務用マルチメディアディスプレイ 製品型番 UH1560 / UH2380S / UH2800S ※型番に〇をしてください シリアル No. 保証期間 ご購入日 年 月 日より 1 年間 フリガナ 様 ご氏名 〒 フリガナ ご住所 ご連絡先 メールアドレス 株式会社エーディテクノ... - Page 41 4K Ultra HD LCD Monitor with 12G-SDI Support UH2380S User Manual ADTECHNO Inc. ver.1.0...
- Page 42 Ignoring the safety precautions documented here could result in serious injuries or even death. ●Please adhere to the instructions documented in this user manual. ADTECHNO Inc. shall not be responsible for any damage, harm or injuries caused by improper use of our product not documented in this manual.
- Page 43 Technical information or specifications contained in this manual are also subject to change without further notice. This manual is a copyright of ADTECHNO Inc. All rights reserved. No part of this publication may be copied or reproduced without the prior written consent of ADTECHNO Inc.
- Page 44 UH2380S User Manual Contents □ Introducing the UH2380S ..................................5 □ Package Contents (Monitor & Bundled Accessories) ........................5 □ Monitor parts ........................................ 6 □ Connecting Power Adapter ..................................8 □ Connecting the various video cables ..............................9 □ 3.5mm Audio Jack ....................................11 □...
-
Page 45: Introducing The Uh2380S
UH2380S User Manual □Introducing UH2380S UH2380S features a 23.8” native 4K Ultra HD (3840x2160) resolution IPS panel with 12G/6G/3G-SDI support. 4K output is supported by single 12G and 6G-SDI as well as Quad-Link 3G-SDI. 2SI and SQD are both supported for Quad-Link 3G-SDI. This model also supports 1x HDMI 2.0 port for Ultra HD content at 60Hz as well as 3x HDMI 1.4 ports for Ultra HD content at 30Hz. -
Page 46: Monitor Parts
UH2380S User Manual □UH2380S / UH2800S Monitor parts 【Front Panel】 【Side Panel】 【Front Panel】 SDI Input selector Change input for SDI 【SINGLE】：Change input between SDI inputs. Pressing button will switch SDI input in following order: SDI 1→SDI 2→SDI 3→SDIＩ 4 【2SI】：... - Page 47 UH2380S User Manual 【Back Panel】 【Back Panel】 Screw mount for AC adapter holder Mounting place for AC adapter holder. Installed by default Screw mount for V-Mount Mounting place for V-Mount back plates. Please remove holder for AC adapter before use. Handle Handle to hold or use for cable management.
-
Page 48: Connecting Power Adapter
UH2380S User Manual □Connecting Power Adaptor [ 4 Pin XLR ] Insert the XLR connector of the AC Adaptor to the XLR power input interface. [ Power Switch ] After connecting the video cable, switch the [Power Switch] to the [ON] side. -
Page 49: Connecting The Various Video Cables
UH2380S User Manual □Connecting the various video cables Please select the cable corresponding to the desired video input format. After connecting the cable, select the corresponding video format according to the input signal with the input selector （refer to P.6-P10 Monitor parts） 【SDI Input】... - Page 50 UH2380S User Manual 【HDMI 1】(HDMI2.0 Compatible) 【HDMI 1】(HDMI2.0 Compatible) Connect HDMI cable (Ver.2.0 and up) to HDMI input1 as indicated by the arrow ※Use this HDMI input for playback of 4K@60 contents 【HDMI 2 4】(HDMI1.4 Compatible) Connect HDMI cable to HDMI inputs 2, 3, 4 as indicated by the arrow ※HDMI 2, HDMI 3 and HDMI 4 support a max.
-
Page 51: Mm Audio Jack
UH2380S User Manual □3.5mm Audio Jack This monitor is equipped with a 3.5mm audio jack (stereo). Connect the earphone or speaker’s 3.5mm audio jack as indicated by the arrow. ※The monitor audio output uses the 3.5mm audio jack (stereo). Please ensure the audio device that you would like to use is equipped with the proper connector. - Page 52 UH2380S User Manual ［Input］ Select input signal. ※When OSD Input is selected, user can not change input signal on the input signal buttons on monitor front panel. Input HDMI 1 Select HDMI 1 as input signal HDMI 2 Select HDMI 2 as input signal HDMI 3 Select HDMI 3 as input signal HDMI 4...
- Page 53 UH2380S User Manual Selecting SDI input Changing SDI Input modes Pressing SDI ［SINGLE］ button will change between SDI inputs in following order SDI IN 1 → 2 → 3 → 4 ※When using split screen mode only one SDI input can be used OK: SDI1, SDI1, HDMI3, HDMI4 NG: SDI1, SDI2, HDMI3, HDMI4 When using Quad-Link 3G-SDI please select 2SI or SQD according to input signal...
- Page 54 UH2380S User Manual ［Picture］ Picture Brightness 0 ~ 100 ［Default 50］ Changes display brightness Contrast 0 ~ 100 ［Default 50］ Changes display contrast 0 ~ 100 ［Default 50］ Saturation Changes display saturation 0 ~ 100 ［Default 50］ Changes display hue 0 ~ 4 ［Default 2］...
-
Page 55: Display Settings
UH2380S User Manual ［DISPLAY SETTING］ Display Setting 1 Disp Rotate 0、90、180、270［Default 0］ Disp Mirror OFF、LR、UD ［Default OFF ］ LR Ratio 0 ～ 4 ［Default 0］ 2P LR Input Swap Select Region Left Side, Right Side, Full Input Swap 2P TB Select Region Top Side, Bottom Side, Full... - Page 56 UH2380S User Manual ［DISPLAY SETTING］ Display Setting 2 PIP Position Left Top, Right Top, Left Buttom, Right Buttom, Middle, User ［Default Right Button］ 2P PIP PIP Size 0 ～ 10 ［Default 10］ Input Swap ON, OFF PIP Transparency 0 -10 。...
- Page 57 UH2380S User Manual ［Audio］ Audio Volume 0 ~ 100 ［Default 50］ Change Volume Audio CH. CH0&CH1, CH2&CH3, CH4&CH5, Change Audio channel from SDI input ※Only when using SDI input CH6&CH7, CH8&CH9, CH10&CH11, CH12&CH13, CH14&CH15 ［SYSTEM］ System Reset Restore to factory defaults 0 ~ 60（sec.）...
-
Page 58: Setting Function Button
UH2380S User Manual □ Setting Function Button FN［Function］ Button can be used to change user defined settings. Please set as follows. 1.Press FN［Function］ Button for 5 sec. 2.Choose setting to assign to Function key from Menu by selecting desired setting with cursor keys and then press Menu button to confirm Settings that can be assigned to FN ［Function］Button Center Marker Please refer to Page 13 （Function）... - Page 59 UH2380S User Manual □Quick settings 「Volume」,「Brightness」,「Contrast」,「Saturation」,「Hue」,「Sharpness」,「Backlight」 settings can be changed using quick settings ① Pressing cursor buttons 【◀】【▶】 opens volume controls. ② Pressing Menu will confirm setting and move on to next option ③ To exit quick settings press EXIT, Menu button or wait until settings disappear from screen. Press Menu button to change item in following order: Volume ⇒...
- Page 60 UH2380S User Manual □Different Multi-View Setting 2P LR 2P TB 2P PinP □Multi Input Signal Combination Main 12G-SDI 6G-SDI Quad 3G-SDI 3G-SDI HDMI × × × × 〇 12G-SDI × × × × 〇 6G-SDI クワッド × × × × 〇...
- Page 61 UH2380S User Manual Selecting SDI input Changing SDI Input modes Pressing SDI ［SINGLE］ button will change between SDI inputs in following order SDI IN 1 → 2 → 3 → 4 ※When using split screen mode only one SDI input can be used When using Quad-Link 3G-SDI please select 2SI or SQD according to input signal ※When using split screen mode only one SDI input can be used.
-
Page 62: Installing And Removing Stands
UH2380S User Manual □Installing and removing Stands ・How to remove Remove screws as shown in figure using a Phillips head screwdriver. ※Make sure to tighten the screws when installing ※ Make sure that monitor does not fall during installation or removing stands. ※Please pay attention to your surroundings during installation or removing stands. -
Page 63: How To Install V-Mount Plate
UH2380S User Manual □How to install V-Mount plate Aftermarket V-Mount battery plates can be installed using the mounting holes. Following V-Mount battery plates are supported: ・IDX V-Mount battery plate ［Model：P-V2］ ・NEP V-Mount battery plate ［Model：G-PS］ Attaching V-mount battery to XLR connector is possible by using aftermarket D-tap to XLR cables ※Please check pin assignment for... -
Page 64: Tally Notification Area And Pin Assignment
UH2380S User Manual □Tally notification area and pin assignment Tally notification area and pin assignment Warning Using cables with different pin assignment may cause damage to the equipment. Any damage caused by incompatible connectors will not be covered by warranty. Make sure to check the pin assignment and refrain from use of incompatible cables... -
Page 65: Uh2380S Dimension Drawing
UH2380S User Manual □UH2380S Dimension Drawing... -
Page 66: Supported Video Formats
UH2380S User Manual □Supported Video Formats Quad-Link Signal Standard Resolution Frequency （Hz） 3840x2160 59.94/60 4096x2160 59.94/60 (Port 1・2・３・４) 3840x2160 59.94/60 4096x2160 59.94/60 Single Link Signal Standard Resolution Frequency （Hz） 720p 50/59.94/60 HD-SDI 1080p 23.976/24/25/29.97/30 3G-SDI 1080p 50/59.94/60 SDI Port 1・2 3840x2160 23.976/24/25/29.97/30 6G-SDI... -
Page 67: Technical Specifications
※4K UHD@50,59.94,and 60are only supported with HDMI input 1, SDI input １ and ２ ※resolutions over 4096x2160@50are only supported by HDMI input 1, SDI input １ and 2 ※HDR is not supported ※YCｂCr 4：2：0 is not supported □Technical Specifications Model No. UH1560S UH2380S UH2800S Color Black Size 15.6”... -
Page 68: Ｆａｑ
UH2380S User Manual □ＦＡＱ Power cannot be turned on. ① Is the AC adapter plugged in properly? Check that the plug is plugged into the monitor. ② Check the power indicator lamp. Is the lamp green? (If the lamp is red, press the power button to turn on the monitor.) There is no sound/audio. -
Page 69: Warranty & Services
□Warranty & Services 1. Limited warranty: ADTECHNO warrants that its products will be free from defects in materials and workmanship for one year, starting from the date of shipment (As per recorded in the invoice or receipt). This warranty covers only the main device. Accessories and consumables are not covered under warranty.
