Summary of Contents for ADTECHNO LCD1331

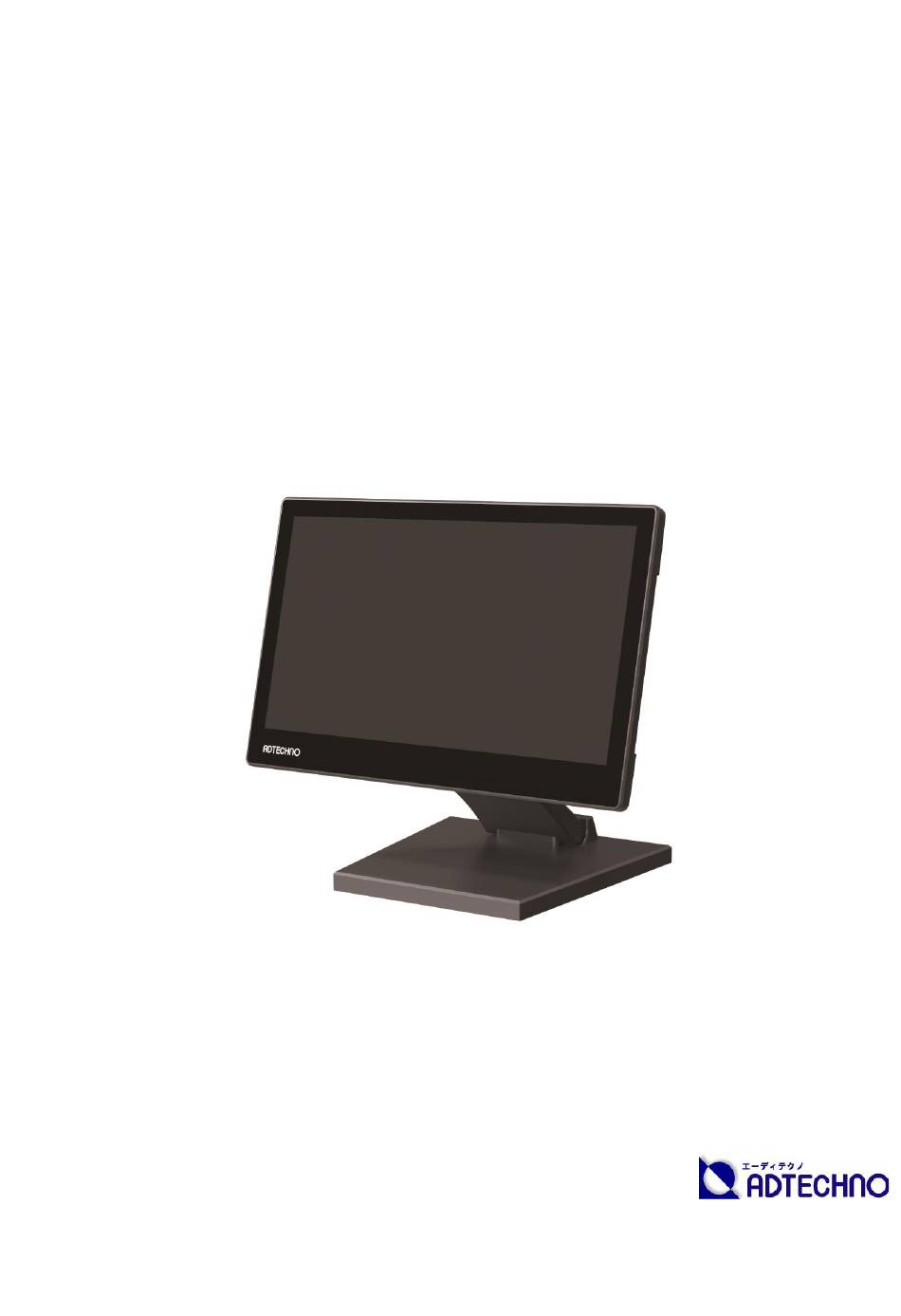

- Page 1 フル HD 13.3 型 IPS 液晶搭載 業務用マルチメディアディスプレイ LCD1331/LCD1331MT/LCD1331S 取扱説明書 株式会社エーディテクノ ver.1.0...
- Page 2 LCD1331/LCD1331MT/LCD1331S 取扱説明書 安全にお使いいただく為に この度は、LCD1331/LCD1331MT/LCD1331S をお買い上げ頂き、誠にありがとうございます。 この取扱説明書は、本製品の使い方と使用上の注意事項について記載しています。 本製品をご利用になる前に必ず本書をお読みになり、内容をご確認のうえでご利用ください。 警告 ● 本取扱説明書で記載されている以外の使い方をしないでください。本取扱説明書の指示に従わずに起きた、いかなる事故・損害に対して、弊社 は一切責任を負いません。 ● 機器内部に燃えやすいものや、金属などを入れないでください。また、水などをかけないでください。 感電や火災の恐れがあります。上記の状態になった場合はすぐにご使用を中止し、販売店または弊社カスタマーサービスにご連絡ください。 ● 本製品および、使用するケーブル類を他の高温部（暖房機器など）に近づけないでください。 変形したり、保護部が溶けたりし、感電や火災の恐れがあります。 ● 本製品の分解、改造は絶対に行わないでください。機器の故障や感電、火災などの恐れがあります。使用中に本体から煙が出たり、異臭・異音 等が発生したりする場合は、すぐに使用を中止して AC アダプターおよびご使用のすべてのケーブルを抜き、販売店または弊社までご連絡ください。 ● AC アダプターを抜き挿しする場合は、必ず挿入部を持って抜いてください。コードを引っ張って抜いたりすると、ケーブルの断線、動作不具合、感 電や火災の恐れがあります。 ● 濡れた手で、本製品およびケーブル類を触らないでください。感電や故障の恐れがあります。 ● お手入れの際は、接続ケーブルをすべて抜いてから行ってください。また、科学雑巾、ベンジンやシンナーなどの有機溶剤は使用しないでください。 水洗いは絶対に行わないでください。変色や変形、故障の原因になります。 汚れがひどい時は、薄めた中性洗剤を柔らかい布に付けてよく絞ってからふき、その後乾いた布で水分を拭き取ってください。 ● 本製品は安定した場所に設置してご使用ください。不安定な場所から落としたり、ぶつけたりするなどの衝撃を与えないでください。故障や破損の 原因となります。 ● 長時間ご使用にならない場合は、安全のため AC アダプター、ケーブル類を全て抜いて保管ください。火災や故障の恐れがあります。 ● 本製品は直射日光にあたる場所や、冷暖房機器の近く、温度の高い所（結露しているところ）、ほこりや油、薬品、水などがかかる場所には設置...
- Page 3 LCD1331/LCD1331MT/LCD1331S 取扱説明書 注意 ● 本製品を密閉された場所、屋外での使用や、長時間の連続使用は避けてください。 ● 付属の AC アダプターは専用品です。他社製品はご使用になれません。 ● 長時間ご使用にならない場合は安全の為、AC アダプター、ケーブル類を全て抜いて保管してください。 ● 本製品を譲渡された場合、または中古品に関してのサポートは致しかねます。 ● 本製品のボタン電池は試供品ですので、保証の対象外です。 ● 本製品のケーブル類は試供品ですので、保証の対象外です。 ● 外部的な要因（破損や水没、漏電、過電流など）や、天災などによる故障破損は、サポート対象外です。 ● 本製品を廃棄するときは、地方自治体の条例に従ってください。内容については、各地方自治体へお問い合わせください。 液晶モニターについて ● 経年使用による輝度変化を抑え、安定した輝度を保つためには、輝度を下げて使用されることをおすすめします。 ● 液晶パネルは非常に精密度の高い技術で作られていますが、画面の一部に画素欠けや常時点灯するドットがある場合があります。これは不良や 機器の故障ではありませんので、予めご了承ください。また、本製品の有効ドット数の割合は 99.99%以上です。 ● 液晶パネル面やパネルの外枠は強く押さないで下さい。強く押すと干渉縞が発生するなど表示異常を起こすことがありますので、取扱いにご注意く ださい。 ● 本製品を冷え切った状態のまま室内に持ち込んだり、急に室温を上げたりすると、製品の表面や内部に結露が生じることがあります。 結露が生じた場合は、結露がなくなるまで製品の電源を入れずにお待ちください。そのまま使用すると故障の原因となることがあります。...
-
Page 4: Table Of Contents
LCD1331/LCD1331MT/LCD1331S 取扱説明書 目次 □LCD1331 シリーズとは ....................................... 5 □同封物の確認（本体・付属品） ..................................... 5 □本体各部名称 ........................................... 6 □リモコン ............................................8 □AC アダプター接続 ........................................9 □映像ケーブル接続 ........................................9 □イヤホン接続 ..........................................11 □メニュー画面操作 ........................................11 □メニュー設定内容一覧 ......................................12 □設定の簡易呼び出し ......................................15 □キーロック機能 ........................................... 15 □ファンクションキー機能 ......................................15 □タッチパネルソフトウェアのインストール... -
Page 5: Lcd1331 シリーズとは
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □LCD1331 シリーズとは 「LCD1331」シリーズはフル HD 解像度（1920x1080） 13.3 型ワイド（16：9）IPS 液晶パネルを採用した業務用マルチメディアディスプレイです。 接続端子には 4K@30（10.1Gbps）迄入力可能な HDMI、VGA、ビデオ（RCA）入力端子を各 1 系統、音声（白・赤 RCA）入力端子を搭載します。 HDMI 入力端子は Blu-ray などの著作権付きデジタルコンテンツの再生に必要な HDCP にも対応。液晶表面には OCA（Optical Clear Adhesive） 光学透明接着剤により高硬度（硬度 6H）のガラス装着を施しクリアでさらに強固な設計を実現しました。 SDI 搭載モデル［型番：LCD1331S］では、SMPTE 規格に準拠した 3G/HD/SD-SDI 入出力端子を搭載しております。3G-SDI では Level A と B の 異なる 2 つのマッピング方式に対応するほか、入力された SDI をパススルーする SDI 出力端子も搭載されているので、モニター同士でのデイジーチェーン... -
Page 6: 本体各部名称
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □本体各部名称 【前面】 【前面】 6H ガラス OCA（Optical Clear Adhesive）光学透明接着剤により装着された高硬度(硬度 6H)ガラスです。 リモコン受光部 リモコン操作を行う場合は、この受光部に向けてリモコン操作を行ってください。 電源ランプ 本体電源 OFF 時は赤色、本体電源 ON 時は緑色に光ります。 メニューボタン メニュー設定画面の表示、及び設定画面表示時 に「決定ボタン」として使用します。 カーソルボタン【◀▶】 【◀】ボタン：左移動。 【▶】ボタン：右移動。 EXIT/FN ボタン EXIT：サブメニュー表示時、一つ前へ戻ります。メインニュー表示時、メニューを終了します。 FN：メニュー表示がない状態ではファンクションキーとして使用します。 入力切替ボタン 入力切替メニューを表示します。移動カーソルボタンで切替えたい入力へカーソルをあわせてメニューボタンで 決定します。 電源ボタン 本体電源の「ON」、「OFF」を行います。... - Page 7 LCD1331/LCD1331MT/LCD1331S 取扱説明書 【背面】 【背面】 SDI 入力端子（BNC） 3G/HD/SD-SDI 対応の入力端子です。映像出力機器から接続した同軸（BNC）ケーブルを接続し ※LCD1331S のみ搭載 てください。 SDI 出力端子（BNC） SDI 入力端子のパススルー出力端子です。本体へ入力した SDI を出力し他の機器へ接続する場合 ※LCD1331S のみ搭載 は、本接続端子に同軸（BNC）ケーブルを接続してください。 ※HDMI へ入力した信号を SDI 出力端子へ出力する等のコンバーター機能は、本機には搭載してお りません。 HDMI 入力端子（HDMI Ver 1.4） HDMI 1.4 入力端子です。Blu-ray プレイヤー等の映像出力機器と HDMI ケーブルで接続してくださ い。 イヤホンジャック 3.5 ㎜φのステレオイヤホンジャックです。 タッチパネル操作用 USB 接続端子（mini-B）...
-
Page 8: リモコン
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □リモコン 各種ボタン機能 電源ボタン ：本体電源の ON/OFF に使用します。 MUTE ボタン ：音量を消す際に使用します。再度押すと解除されます。 ※リモコンのみ ミュート機能はリモコンでのみ操作可能です。 入力切替ボタン ：入力信号を選択する際に使用します。 EXIT ボタン ：メニュー表示時、一つ前に戻る際に使用します。 メニュー表示がない場合、ファンクションキーとして動作します。 MENU ：MENU 画面を起動時・項目の選択時に使用します。 ：メニューのカーソルを上へ移動します。 ：メニューのカーソルを下へ移動します。 ※コイン式電池『CR2025』をリモコンに入れてお使いください。電池切れになった場合は直ちに新しい電池に交換してください。... -
Page 9: Ac アダプター接続
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □AC アダプター接続 付属の AC アダプターの DC プラグを矢印の方向へ接続してください。 □映像ケーブル接続 映像出力機器からの接続信号に合わせ付属、または市販の映像ケーブルを各接続端子に接続してください。接続後、モニター本体側の入力切替を 行ってください。（P.6～7 本体各部名称を参照） 【SDI 接続】 ※SDI 入出力端子は、【型番：LCD1331S】のみに搭載しています。その他の機種に本端子は搭載しておりません。 市販の BNC（同軸）ケーブルをご用意いただき矢印の方向に接続し BNC ケーブルコネクタを回し 接続を固定してください。 入力した SDI 信号をパススルーで出力するには BNC（同軸）ケーブルを SDI 出力（SDI OUT） 端子へ接続してください。 BNC（同軸）ケーブルの接続角度を変えケーブルの取り回しを変更したい場合は、別途、オプシ ョンの BNC L 型変換アダプタ【型番：BNCLA】をお買い求めください。 オプション品詳細は（P.22）をご参照ください。... - Page 10 LCD1331/LCD1331MT/LCD1331S 取扱説明書 【HDMI 接続】 市販の HDMI ケーブルを HDMI 入力端子に矢印の方向に接続してください。 ※HDCP2.2 は非対応です。 HDMI ケーブルの接続角度を変えケーブルの取り回しを変更したい場合は、別途、オプションの HDMI L 型変換アダプタ【型番：HDMILA】をお買い求めください。 オプション品詳細は（P.22）をご参照ください。 【VGA 接続】 市販の VGA ケーブルを矢印の方向に接続しネジを締めて固定してください。 VGA ケーブルの接続角度を変えケーブルの取り回しを変更したい場合は、別途、オプションの VGA L 型変換アダプタ【型番：VGALA】をお買い求めください。 オプション品詳細は（P.22）をご参照ください。 【ビデオ接続】 市販のビデオケーブル（RCA）ケーブルを矢印の方向に接続してください。 ビデオ接続時、もしくは VGA 接続時の音声接続は白・赤（RCA）をそれぞれ音声入力（白・赤） へ接続してください。...
-
Page 11: イヤホン接続
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □イヤホン接続 イヤホンを接続することで音声をステレオで聴くことができます。 市販のイヤホンを矢印の方向に接続してください。 □メニュー画面操作 設定内容を変更するには、以下手順にて操作を行ってください。 ① メニューボタンを押してメインメニューを表示してください。 ② カーソルボタン【◀】または【▶】で移動します。 ③ 設定したい項目にカーソルを合わせ、メニューボタンを押すことで決定・選択されます。 ④ 一つ前に戻る場合は EXIT/FN ボタンを押してください。 メニューを閉じるには、EXIT/FN ボタンを数回押してください。... -
Page 12: メニュー設定内容一覧
LCD1331/LCD1331MT/LCD1331S 取扱説明書 メニュー画面 □メニュー設定内容一覧 SDI/HDMI/ビデオ入力設定時 設定内容 設定項目① 設定項目② 設定内容① 備考 ② 表示設定 色温度 6500K 映像表示色温度を設定します。 7500K ［デフォルト値 6500K］ 9300K ユーザー設定 R Gain G Gain 各色成分での Gain を設定します。(調整範囲 0 ～ +255) B Gain R Offset G Offset 各色成分での Offset を設定します。(調整範囲 0 ～ +1024) B Offset カラー表示... - Page 13 LCD1331/LCD1331MT/LCD1331S 取扱説明書 設定内容 設定項目① 設定項目② 設定内容① 備考 ② システム設定 言語 日本語 設定画面の言語を設定します。 ［デフォルト値 日本語］ English 設定画面表示時間 10 秒 設定画面表示時間を設定します。 20 秒 ［デフォルト値 10 秒］ 30 秒 ロゴ表示 無効 「無効」を選択する事で、本体起動時に表示されるロゴを表示し ない設定にできます。［デフォルト値 有効］ 有効 フレーム停止 無効 フレーム停止を設定します。 ［デフォルト値 無効］ 有効 反転表示 無効...
- Page 14 LCD1331/LCD1331MT/LCD1331S 取扱説明書 設定内容 設定項目① 設定項目② 設定内容① 備考 ② フェーズ アナログからデジタル変換時のサンプリングのタイミングを調整しま す。 ※通常は使用しません。 クロック 周波数の調整を行います ※通常は使用しません。 水平表示位置 0～100 画面上下表示位置を設定します。 垂直表示位置 0～100 画面左右表示位置を設定します。 ガイド表示設定 中央ガイド表示※ 無効 中央ガイド表示を設定します。 有効 ［デフォルト値 無効］ スクリーンマーカー※ 無効 スクリーンマーカーを設定します。 ［デフォルト値 無効］ システム設定 言語 日本語 設定画面の言語を設定します。 ［デフォルト値 日本語］ English 設定画面表示時間...
-
Page 15: 設定の簡易呼び出し
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □設定の簡易呼び出し 音量、輝度、コントラスト、彩度、色調、シャープネス設定を行う場合は、以下手順にて操作を行ってください。 ① メニューを閉じた状態でカーソルボタン【◀】または【▶】押すと「音量」設定画面が表示されま す。 ② カーソルボタンで設定値を変更します。 ③ メニューボタンを押す事で設定変更内容が適応され次の設定項目「コントラスト」設定に表 示が変わります。 ④ 設定を終了するには、「メニューボタンの操作を一定時間行わないか」、「メニューボタンを閉 じるまで押して」設定画面を閉じるか、「EXIT ボタンで終了」してください。メニューボタンを押 す事で以下の順序で設定項目が表示されます。※設定画面が表示される時間は、「設 定画面表示時間」設定から設定変更が可能です。 音量 ⇒ 輝度 ⇒ コントラスト ⇒ 彩度 ⇒ 色調 ⇒ シャープネス ⇒ 閉じる □キーロック機能 ① メニューボタンを 10 秒以上長押しするとキーロック機能が有効となり全てのボタンとリモコンの操作が無効となります。 ② キーロック機能を解除させる場合は再度ダイヤル式メニューボタンを 10 秒以上長押しします。... -
Page 16: タッチパネルソフトウェアのインストール
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □タッチパネルソフトウェアのインストール タッチパネルモデル LCD1331MT のタッチパネル機能を正しくお使い頂くには、ドライバとソフトウェアをインストールする必要があります。 ※ご注意：本ソフトウェアは Windows 7/8/8.1 のみ対応です。Windows10 ではタッチパネルソフトウェアでのキャリブレーションが行えません。そのため本タ ッチパネルソフトウェアをインストールする必要はありません。それ以外の OS につきましてはサポート対象外とさせて頂きます。何卒ご了承ください。 ◆インストール前の確認事項 PC に USB を接続しないで下さい。 インストール前に USB を挿入されますと、USB が不明なデバイスとして認識される事があります。この場合、認識された不明なデバイスを削除して、USB ケーブルを抜いて下さい。デバイスマネージャーから不明なデバイスを削除することができます。 ◆インストール手順 １．付属 TouchKit の CD を CD-ROM ドライブにセットします。 ２．オートランが起動し、自動的にインストール画面が表示されます。(自動的に表示されない場合は、マイコンピュータから eGalaxTouch を選択、右クリ ック→開く→Driver→お使いの PC の OS を選択し、「setup.exe」ファイルをダブルクリックして手動で起動させて下さい。) ３．インストールウィザードが開きます。... - Page 17 LCD1331/LCD1331MT/LCD1331S 取扱説明書 ６．USB 接続メッセージが表示されます。ここでタッチパネル用 USB ケーブルをモニター本体と PC に接続します。本体への接続は以下のように 行ってください。 付属のタッチパネル用 USB ケーブルを矢印の方向へ接続してください。 ７．保存するフォルダを選択します。これで特に変更がなければ、「Next」をクリックします。 デフォルトでは、C ドライブにインストールされます。インストール先を変更するには「Browse...」ボタンをクリックし、インストール先を変更して下さい。 ８．インストールが開始されます。 ９．インストールが完了しました。...
-
Page 18: Egalaxtouch ユーティリティー
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □eGalaxTouch ユーティリティー インストールしたソフトウェア[eGalaxTouch]には 6 つの設定項目をタブで選択が可能です。 各項目内容は次ページをご参照ください。 [1]ジェネラル タッチコントローラーの追加を行います。当製品では、USB が自動的に追加されるので、操作は必要ありません。 [2]設定 音・ダブルクリック・マウスモードの設定をします。 ピープ: タッチパネルに触れたとき、または話した時に出す音の設定をします。 触れた時ピープ: タッチパネルから離れた時に音を出します タッチパネルに触れたとき、または話した時に出す音の設定をしま 離れた時ピープ: タッチパネルに触れた時に音を出します タッチパネルに触れたとき、または話した時に出す音の設定をします。 システムスピーカーからピープ: PC から音が出ます 音声カードからピープ: PC に接続されたスピーカーから音が出ます 周波数: 音の高さの調整です 持続時間: 音の持続時間の調整です ダブルクリックタイム: ダブルクリックがどの速さで相当する操作になるかを設定します。 ダブルクリックエリア: ダブルクリックが認識されるタッチポイントの許容範囲を設定します。 タッチパネルに触れたとき、または話した時に出す音の設定をしま マウスモード: クリック認識タイミングや機能の設定をします。 タッチパネルに触れたとき、または話した時に出す音の設定をします。 タッチパネルに触れたとき、または話した時に出す音の設定をしま... - Page 19 LCD1331/LCD1331MT/LCD1331S 取扱説明書 もう一方：上記以外の場合に選択しますと、下記画面が表示され、前ページ以外の選択・設定が可能な画面が表示されます 4 分の 1: モニターの右上のみ動作します 4 分の 2: モニターの左上のみ動作します 4 分の 3: モニターの左下のみ動作します 4 分の 4: モニターの右下のみ動作します カスタマイズ: カスタマイズされたエリアで動作します [4]エッジ係数 全画面のエッジ(端)までタッチの動作ができない場合の為に、補正を行う設定ができます。 トップ・左・ボトム・右: 補正(伸ばす)率の設定をします(50～200％) X 軸(水平)・Y 軸(垂直) タッチされたポイントに対してのオフセットの設定をしま オフセット: す(-20～20％) -10%・+10%: トップ・左・ボトム・右の設定をまとめてします デフォルト: 設定をデフォルトに戻します [5]ハードウェア ハードウェアの情報が表示されます。...
-
Page 20: ケーブル固定クランプについて
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □ケーブル固定クランプについて 付属のケーブル固定クランプは以下のように取り付けてください。 ① ケーブル固定クランプを固定したい端子に 左図の通り、奥まで差し込んでください。 ※ケーブル固定クランプは機器から取り 外すことはできません。ご使用の際はよく ご確認の上、ご利用ください。 ② 左図のようにケーブルを通してください。 ③ ケーブルを接続端子に接続してください。 ④ ケーブルが緩まない位置までケーブル固 定クランプのスライド部分をスライドさせて ください。 ⑤ 左図の通り、カチッとなるまでクランプを閉 じてください。 ご購入は弊社ダイレクトショップ、または、販売店までお問合せください。 ケーブル固定クランプ(5 本入り) 型番： CC-001 標準価格： オープン JANCODE: 458216923992... -
Page 21: 壁面取付け
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □壁面取付け 本製品は VESA 規格(FDMI)75×75mm に準拠しています。市販の壁掛け器具をご利用頂くことにより、壁面に設置することができます。 また、スタンド底面左右のフック（ダルマ穴 2 ヵ所）をご利用いただく事で壁面への設置も可能です。 モニターを壁面へ設置する場合は、必ずモニターが落下しないようしっかりと固定し安定した設置を行ってください。 以下、オプション品壁掛け金具です。ご購入は弊社ダイレクトショップ、または、販売店までお問合せください。 VESA 75x75mm/100x100mm 対応 角度固定型壁掛け金具 VESA 75x75mm/100x100mm に対応した、角度固定型の壁掛け金具です。 型番: ADM01 標準価格: オープン JANCODE: 4582169231373 VESA 75x75mm/100x100mm 対応 角度調節型壁掛け金具 VESA 75x75mm/100x100mm に対応した、角度調節型の壁掛け金具です。 型番: ADM02 標準価格: オープン JANCODE: 4582169231380 □その他オプション品 ご購入は弊社ダイレクトショップ、または、販売店にご要望ください。... - Page 22 LCD1331/LCD1331MT/LCD1331S 取扱説明書 L 型 BNC アダプター 型番： BNCLA 標準価格: 680 円（税別） JANCODE: 4582169232561 L 型 HDMI アダプター 型番： HDMILA 標準価格: 680 円（税別） JANCODE: 4582169232578 L 型 VGA アダプター 型番： VGALA 標準価格: 680 円（税別） JANCODE: 4582169232592 専用反射防止液晶保護フィルム 型番： 1331FLM 標準価格: オープン...
-
Page 23: 対応入力信号
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □対応入力信号 SDI 信号入力対応解像度と周波数 規格 解像度 周波数 SMPTE 125M 59.94i ITU-R BT.601 59.94i 23.98p SMPTE 274M 1080 25sF 29.97p 29.97sF 30sF SMPTE 296M 59.94p SMPTE 425M 1080 59.94p SDI は Level A、B 対応です。 HDMI 信号入力対応解像度と周波数 解像度 周波数（Hz） 480i 59.94/60 480p 59.94/60... - Page 24 LCD1331/LCD1331MT/LCD1331S 取扱説明書 VGA 信号入力対応解像度と周波数 解像度 垂直周波数（Hz） 800x600 800x600 800x600 1024x768 1024x768 1024x768 1280x720 1280x800 1280x960 1280x1024 1280x1024 1280x1024 1366x768 1600x900 1600x1200 1600x1200 1600x1200 1920x1080 1920x1200 ビデオ信号入力対応解像度と周波数 フォーマット 解像度 周波数 NTSC 480i 59.94 576i...
-
Page 25: 製品仕様
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □製品仕様 製品型番 LCD1331 LCD1331MT LCD1331S 本体色 ブラック サイズ 13.3 型 16:9 ワイド パネル方式 IPS 方式 表面加工 グレア / ガラス（硬度 6H） 液晶 解像度 1920 x 1080 輝度 350 cd/m2 コントラスト比 1000:1 視野角 178°（H）/178°（V） HDMI x 1 / VGA x 1 / 3G-SDI x 1 / HDMI x 1 / 入力... -
Page 26: 外形寸法図
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □外形寸法図... -
Page 27: Ｆａｑ
LCD1331/LCD1331MT/LCD1331S 取扱説明書 □ＦＡＱ 電源が付かない。 ① AC アダプターはコンセント、本体ともにしっかりと奥まで接続されていますか。 ② モニター本体の電源ランプは黄緑色に点灯していますか。(赤色に点灯している場合は、モニター本体側の電源ボタンを押してください。) 音声が出ない。 ① ビデオ入力・VGA 入力の際音声ケーブルは接続されていますか。VGA ケーブル接続時の音声入力は、音声ケーブルを白・赤 RCA へ接続し て音声信号を入力してください。 ② リモコン、又は、本体のカーソルボタンから音量を上げてください。 ③ リモコンのミュート機能が有効になっていませんか。ミュート機能はリモコンからしか設定できません。 ④ 入力された音声の LR はあっていますか。 映像がでない。 ① 接続した機器(出力)での入力に設定されていますか。入力設定切替ボタンより、入力設定を合わせてください。 ② ケーブルはきちんと接続されていますか。 ③ 入力された信号の解像度と周波数をご確認ください。対応解像度以外の信号は映すことができません。 映像は出るが、変な色合いで表示される。 ① 輝度やコントラストは正常に設定されていますか。本体の輝度・コントラスト等より調節を行ってください。 ② カラー表示が有効になっていませんか。 電源を付けてもすぐ画面が消える。 ① 外部機器よりモニターへの出力はされていますか。... -
Page 28: 問い合わせ票
LCD1331/LCD1331MT/LCD1331S 取扱説明書 問い合わせ票 □ 技術的なお問い合わせはできる限り本票を使用して下さい。 お手数ですが、A4 拡大コピーを取られてからご利用下さい。 できる限り FAX をご利用下さい。 FAX：03-5206-3339 依頼日： 年 月 日 商品名： フル HD 13.3 型 IPS 液晶パネル搭載 業務用マルチメディアディスプレイ 製品型番： LCD1331 / LCD1331MT / LCD1331S ※該当する型番に〇を付けてください。 ご氏名： ご購入日： 年 月 日 フリガナ： ご購入店： ご住所： シリアル No： TEL：... -
Page 29: 保証書
LCD1331/LCD1331MT/LCD1331S 取扱説明書 保証書 □ フル HD 13.3 型 IPS 液晶パネル搭載 業務用マルチメディアディスプレイ 商品名 製品型番 LCD1331 / LCD1331MT / LCD1331S シリアル No. 保証期間 ご購入日 年 月 日より 3 年間 フリガナ 様 ご氏名 〒 フリガナ ご住所 ご連絡先 メールアドレス 株式会社エーディテクノ 販売元 〒162-0845 東京都新宿区市谷本村町 3-29 FORECAST 市ヶ谷 3F http://www.ad-techno.com/... - Page 30 Full HD 13.3 inch IPS Multimedia Display LCD1331/LCD1331MT/LCD1331S User Manual ADTECHNO Inc. ver.1.0...
- Page 31 ● Please adhere to the instructions documented in this user manual. ADTECHNO Inc. shall not be responsible for any damage, harm or injuries caused by improper use of our product not documented in this manual.
- Page 32 Technical information or specifications contained in this manual are also subject to change without further notice. This manual is a copyright of ADTECHNO Inc. All rights reserved. No part of this publication may be copied or reproduced without the prior written consent of ADTECHNO Inc.
- Page 33 LCD1331/LCD1331MT/LCD1331S User Manual Contents □Introducing the LCD1331 Series ..........................5 □Package Content (Monitor and Accessories) ......................5 □Monitor Parts ................................6 □Remote Control ..............................9 □Connecting AC Adapter ............................8 □Connecting various video cables ......................... 10 □3.5mm Audio Jack ..............................11 □Settings Menu ..............................
-
Page 34: Introducing The Lcd1331 Series
We also provide an optional non-glare protective film to reduce reflection from fluorescent lamps and sunlight. The versatility of the LCD1331 series makes it ideal for use as a sub-monitor for servers, PCs, inspection at factory lines, educational institutes, exhibitions, showrooms, video conferences, digital signage, as an OEM part integrated into other equipment and home use. -
Page 35: Monitor Parts
LCD1331/LCD1331MT/LCD1331S User Manual □Monitor Parts 【Front】 6H Hard Glass Panel IR Receive Power LED MENU Button Cursor Button 【▶】 Cursor Button 【◀】 EXIT/FN Button INPUT Button Power Button... - Page 36 Cable Ties Hole Cable Ties Hole USB port for touch function （mini-B） SDI IN (LCD1331S only) ※LCD1331MT only 3.5mm Audio Jack SDI OUT (LCD1331 only) VGA Input Video Input （RCA） HDMI Input Audio Input （RCA） USB port (not used) DC Power Input...
- Page 37 SDI input supporting 3G/HD/SD-SDI. Connect source devices with SDI signals such as cameras, etc. here via BNC connector. SDI OUT (LCD1331 only) SDI signal input into the monitor can be pass-through to other devices via this BNC port. (SDI signal only) ※Pass-through of other input signals such as HDMI is not supported.
-
Page 38: Remote Control
LCD1331/LCD1331MT/LCD1331S User Manual □Remote Control Button Features POWER : Turns Device ON/OFF Mute Button : Mutes the audio Input button : Used to change inputs EXIT Button : When Menu is displayed: Return to previous Menu or exit. Use as Function key when Menu is not displayed MENU : Press to display User Menu. -
Page 39: Connecting Various Video Cables
LCD1331/LCD1331MT/LCD1331S User Manual □Connecting various video cables Please select the cable corresponding to the desired video input format. After connecting the cable, select the corresponding video format according to the input signal using the INPUT button. 【SDI】 ※Only LCD1331S supports SDI. All other models DO NOT support SDI Connect the BNC connector as indicated by the arrow. -
Page 40: Mm Audio Jack
LCD1331/LCD1331MT/LCD1331S User Manual 【Video】 Connect Video Cable (RCA) as indicate by the arrow. Connect Audio for Video and VGA to Audio inputs using RCA cable. □3.5mm Audio Jack The LCD1017 Series monitors are equipped with a 3.5mm stereo audio jack Connect earphone or speaker to 3.5mm audio jack as indicated by the... -
Page 41: Menui Tems
LCD1331/LCD1331MT/LCD1331S User Manual Menu Screen □Menu Items Menu during SDI/HDMI/Video Input Menu Item ① Menu Item ② Setting ① Setting ② Function Display Setting Color Temp. 6500K 7300K Set Color temperature 9300K User R Gain G Gain Set Gain for each value... - Page 42 LCD1331/LCD1331MT/LCD1331S User Manual System Setting Language 日本語 Set Menu language English Input Format OSD Set Menu display time LOGO Set to display Logo on startup. Freeze Input Freeze Input Image Flip No image flipping Flip Image horizontally Flip image vertically...
-
Page 43: Other Settings
LCD1331/LCD1331MT/LCD1331S User Manual Marker Setting Center Marker Set Center Marker Screen Marker Set Screen Marker System Setting Language 日本語 Set Menu language English Input Format OSD Set Menu display time LOGO Set to display Logo on startup. Freeze Input Freeze Input... -
Page 44: Function Key
LCD1331/LCD1331MT/LCD1331S User Manual □Function Key The functions set under [Function Presets] in the Menu can be changed by using the EXIT/FN button. Press EXIT/FN button to switch the allocated functions On/Off。 Functions that can be allocated to the EXIT/FN button are as following: Aspect Ratio: Full ⇒1.85:1 ⇒2.35:1 ⇒4:3⇒3:2... -
Page 45: Installing The Touchpanel Software
LCD1331/LCD1331MT/LCD1331S User Manual □Installing the touch panel software Installation of the software and driver is required to use the touch function of the touch panel model (LCD1331MT), ※Note: The touch function software has been tested to support Windows 7 / 8 / 8.1 only. - Page 46 LCD1331/LCD1331MT/LCD1331S User Manual 6. A message will prompt you to connect the device. Connect the Monitor to your computer using the USB cable. USB connection to the monitor is illustrated below: Connect provided USB cable as indicated by arrow 7. Select your desired destination folder for the software installation and click [Next].
-
Page 47: Egalaxtouchutility Software
LCD1331/LCD1331MT/LCD1331S User Manual □eGalaxTouchUtility Software In the installed touch panel utility software, [eGalaxTouch], there are 6 tabs in the settings option to configure the touch panel. Each setting options is explained below: 1. General Use for addition of touch controllers. This product is automatically added via USB, thus the use of this option is not required. - Page 48 LCD1331/LCD1331MT/LCD1331S User Manual 3. Display Enable Multiple Monitors ※This function is not used with this product. Map to main display if system has only one display monitor. ※This function is not used with this product. Operation Mode: Assign specific locations where the touch function works.
-
Page 49: Wall Mount
LCD1331/LCD1331MT/LCD1331S User Manual 5. Hardware Displays hardware information. Further hardware settings can be configured in the Hardware Setting menu. ※Normally not in use. ※Incorrect configuration of settings could damage the touch function or cause the touch function to work improperly. -
Page 50: Optional Accessories
LCD1331/LCD1331MT/LCD1331S User Manual □Optional Accessories L shaped BNC adapter Model number: BNCLA L shaped HDMI adapter Model number: HDMILA L shaped VGA adapter Model number: VGALA Anti-glare protection film Model number: 1331FLM... -
Page 51: Supported Formats And Resolution
LCD1331/LCD1331MT/LCD1331S User Manual □Supported Formats and Resolution Format Resolution Frequency (Hz) SMPTE 125M 59.94i ITU-R BT.601 59.94i 23.98i SMPTE 274M 1080 25sF 29.97p 29.97sF 30sF SMPTE 296M 59.94p SMPTE 425M 1080 59.94p SDI supports both Level A and Level B. - Page 52 LCD1331/LCD1331MT/LCD1331S User Manual Resolution Frequency (Hz) 800x600 800x600 800x600 1024x768 1024x768 1024x768 1280x720 1280x800 1280x960 1280x1024 1280x1024 1280x1024 1366x768 1600x900 1600x1200 1600x1200 1600x1200 1920x1080 1920x1200 Video Format Resolution Frequency NTSC 480i 59.94 576i...
-
Page 53: Specification
LCD1331/LCD1331MT/LCD1331S User Manual □Specification Model Number LCD1331 LCD1331MT LCD1331S Color Black Size 13.3-inch 16:9 wide Panel Type Surface Glare / Hard Coating 6H Glass Panel Panel Resolution 1920 x 1200 Brightness 350 cd/m2 Contrast Ratio 1000:1 View Angle 178°（H） / 178°（V）... -
Page 54: Dimensions
LCD1331/LCD1331MT/LCD1331S User Manual □Dimensions... -
Page 55: Faq
LCD1331/LCD1331MT/LCD1331S User Manual □ Power cannot be turned on. ① Is the AC adapter plugged in properly? Check that the plug is plugged into the monitor. ② Is the Power LED indicator Green? If Power LED indicator is Red push Power button to turn unit ON There is no sound/audio. -
Page 56: Warranty & Services
Warranty & Services 1. Limited warranty: ADTECHNO warrants that its products will be free from defects in materials and workmanship for one year, starting from the date of shipment (As per recorded in the invoice or receipt). This warranty covers only the main device. Accessories and consumables are not covered under warranty.
