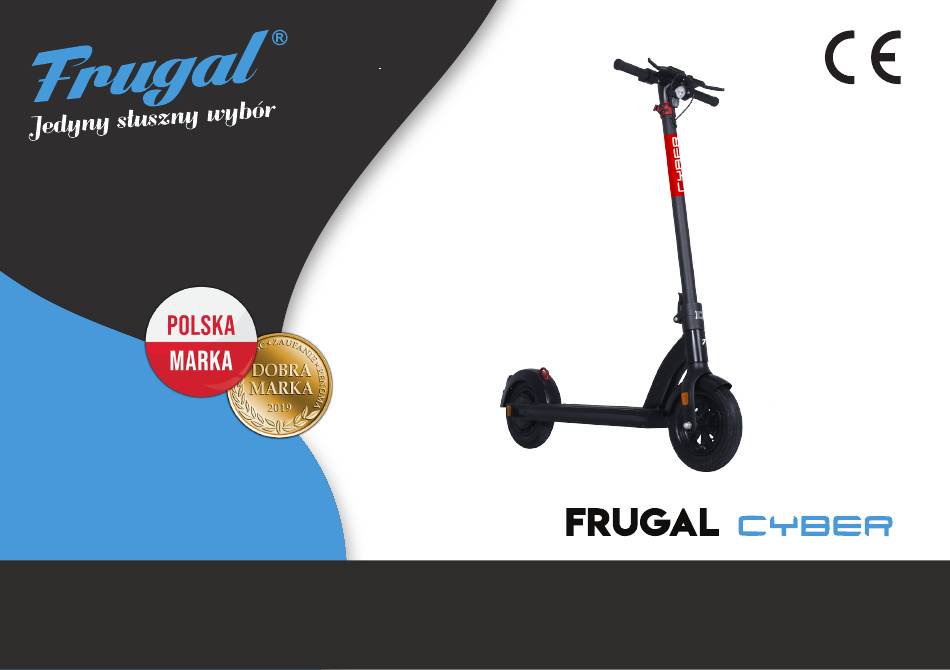

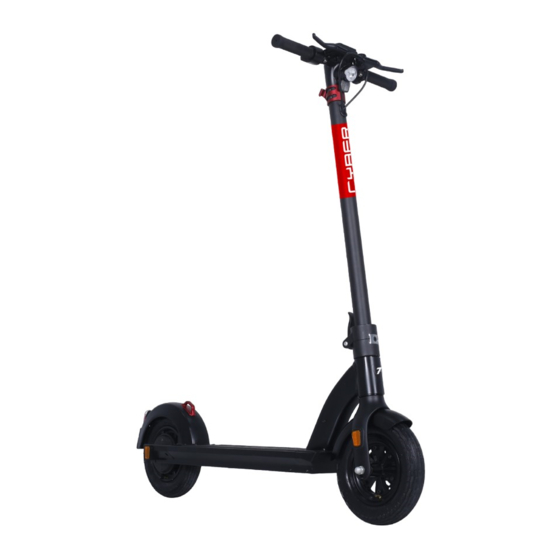

  • Page 1 Instrukcja obsługi i warunki gwarancji Produkt nie jest przeznaczony do użytku komercyjnego...

  • Page 2: Table Of Contents

    SPIS TREŚCI WSTĘP............................2 PRZEGLĄD INSTRUKCJI......................3 BEZPIECZEŃSTWO.......................4 OBSŁUGA...........................8 WYŚWIETLACZ LCD......................15 INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO..........17 HARMONOGRAM KONSERWACJI...................21 WARUNKI GWARANCJI.......................22 RECYKLING..........................25 DEKLARACJA ZGODNOŚCI....................26...

  • Page 3: Wstęp

    Hulajnoga elektryczna Frugal® została zaprojektowana i stworzona w zgodzie z nowoczesnymi standardami produkcji i procesem kontroli jakości. Jest przyjazna otoczeniu i przyjemna w użytkowaniu. Elektryczna hulajnoga Frugal Cyber posiada klasę ochrony IPX6 - ochrona przed strugą wody laną na obudowę z dowolnej strony.

  • Page 4: Przegląd Instrukcji

    Przygotowanie do jazdy Zanim zaczniesz korzystać z zakupionego sprzętu, w pierwszej kolejności konieczne jest złożenie e-hulajnogi Frugal Cyber. Przed pierwszym użyciem akumulator powinien być ładowany przez co najmniej 6 godzin. Więcej na temat przygotowania do jazdy dowiesz się w dalszej części instrukcji.

  • Page 5: Bezpieczeństwo

    Zanim rozpoczniesz jazdę na swojej nowej e-hulajnodze, sprawdź, czy jest odpowiednio rozłożona i czy nie ma żadnych uszkodzeń, a następnie zapoznaj się ze swoim otoczeniem. W trakcie jazdy nie powinieneś mieć na sobie żadnej ostrej biżuterii, by uniknąć zranienia. Frugal Cyber jest jednoosobowym pojazdem elektrycznym, co oznacza, że może z niej korzystać tylko jedna osoba.
  • Page 6 BEZPIECZEŃSTWO Informacje dotyczące bezpieczeństwa 1. Zawsze trzymaj obie stopy na 2. Unikaj nierówności i przeszkód. 3. Podczas jazdy delikatnie dociśnij hamulec, aby podeście e-hulajnogi. poczuć jak działa. 4. Przechyl się w kierunku jazdy, delikatnie 5. Nie wciskaj manetki gazu, gdy 6.
  • Page 7 BEZPIECZEŃSTWO Informacje dotyczące bezpieczeństwa 7. Nie wieszaj rzeczy na kierownicy. 8. Unikaj jazdy w deszczu. 9. Trzymaj zawsze obie dłonie na kierownicy. 12. Unikaj wody i zanurzenia powyżej 2 cm. 10. Nie jedź z wysoką prędkością po nierównym 11. Unikaj przeszkód zawieszonych podłożu.
  • Page 8 BEZPIECZEŃSTWO Informacje dotyczące bezpieczeństwa 13. E-hulajnoga przeznaczona jest wyłącznie 14. Nie poruszaj się po drogach publicznych. dla jednego użytkownika. 16. E-hulajnoga nie jest przeznaczona do jazdy 15. Nie wykonuj gwałtownych ruchów wyczynowej, skoków itp. podczas przemieszczania się z wysoką prędkością.

  • Page 9: Obsługa

    Odblask boczny - przód Koło - tył/silnik Odblask boczny - tył Akumulator Nóżka Elektryczna hulajnoga Cyber jest pojazdem przeznaczonym do transportu osobistego. Napędzana jest za pomocą silnika elektrycznego, którego konstrukcja ogranicza prędkość do 25 km/h. Z e-hulajnogi należy korzystać zgodnie z lokalnymi przepisami.
  • Page 10 OBSŁUGA Montaż 1. Odepnij klamrę od zaczepu błotnika 2. Unieś mechanizm składania i zablokuj 3. Zainstaluj kierownicę w sztycy. Użyj klucza i unieś sztycę kierownicy. go dociskając go sztycy. imbusowego oraz śrub z zestawu, by przykręcić kierownicę. Po wykonaniu wszystkich czynności system składania zostanie zablokowany i kierownica nie złoży się...
  • Page 11 OBSŁUGA Pierwsza jazda Nowicjusze powinni założyć ochraniacze na całe ciało oraz kask podczas pierwszej jazdy, aby zmniejszyć ryzyko urazu podczas upadku. 1. Włącz e-hulajnogę i sprawdź 2. Trzymaj jedną stopę na podeście 3. Gdy e-hulajnoga zaczyna ruszać, poziom naładowania baterii. e-hulajnogi, a drugą...
  • Page 12 OBSŁUGA Transport Upewnij się, że e-hulajnoga jest wyłączona. Odbezpiecz mechanizm składania i połóż kierownicę, a następnie wepnij klamrę w zaczep błotnika. Transportuj trzymając e-hulajnogę w jednej lub w dwóch dłoniach.
  • Page 13 OBSŁUGA Regulacja hamulca Jeśli koło jest zablokowane przez hamulec użyj klucza imbusowego by poluzować śruby, a następnie dostosuj linkę hamulca i dokręć śruby.
  • Page 14 OBSŁUGA Pompowanie opon Gdy w oponach spadnie ciśnienie użyj pompki rowerowej by napompować je do odpowiednich wartości, które podane są na boku opony.

  • Page 15: Wyświetlacz Lcd

    WYŚWIETLACZ LCD Wyświetlacz LCD - panel sterowania Wyświetlacz Dzwonek Hamulec ręczny - przód Hamulec ręczny - tył Panel sterowania: Manetka przyśpieszenia - przycisk wł/wył zasilania - przycisk wł/wył oświetlenie Przyciski kierunkowskazu - przycisk wł/wył tryb asystenta 1. Żeby włączyć e-hulajnogę naciśnij przycisk zasilania .
  • Page 16 WYŚWIETLACZ LCD Wyświetlacz LCD - panel sterowania Aktualna prędkość Poziom naładowania Jednostki prędkości akumulatora Nowoczesny system zabezpieczający e-hulajnogę E-hulajnoga uruchamia się po wpisaniu indywidualnego kodu PIN DOMYŚLNY KOD PIN: 000 1. Kliknij przycisk zasilania, aby włączyć e-hulajnogę. 2. Kliknij przycisk „+” lub”-”, aby zmienić liczbę od 0 do 9. Kliknij przycisk zasilania, aby przesunąć kursor. Szybkie dwukrotne kliknięcie przycisku zasilania potwierdzi kod pin (domyślnie 000).

  • Page 17: Instrukcja Akumulatora Litowo-Jonowego

    INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO Bezpieczna obsługa akumulatora 1. Żywotność akumulatora jest ograniczona. Jeśli nadal go używasz po przekroczeniu okresu przydatności, możesz zauważyć, że czas pracy w pełni naładowanego akumulatora znacząco się zmniejszył. 2. Ogniwa akumulatora zawierają substancje chemiczne. Nie otwieraj oraz nie wkładaj w akumulator ciał obcych. 3.
  • Page 18 INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO Instrukcja ładowania 1. Otwórz zaślepkę. 2. Podłącz ładowarkę. 3. Zakryj gniazdo ładowania zaślepką.
  • Page 19 INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO Instrukcja ładowania UWAGI: - Po zakończonym ładowaniu odłącz ładowarkę od e-hulajnogi, następnie od prądu. Odłączając ładowarkę od prądu pamiętaj, aby mieć suche dłonie. - Podczas ładowania ważne jest, aby ładowarka była przez cały czas odkryta, ponieważ w trakcie ładowania staje się...
  • Page 20 INSTRUKCJA AKUMULATORA LITOWO-JONOWEGO Zasięg (dystans po jednym ładowaniu) Dystans, jaki urządzenie może pokonać bez konieczności ponownego ładowania, uzależniony jest od wielu czynników i tym samym może ulec skróceniu w zależności od: • topografii: jazda po nierównej nawierzchni skraca maksymalny dystans; •...

  • Page 21: Harmonogram Konserwacji

    Odpowiednie dbanie o swoją e-hulajnogę zapewni optymalną wydajność i wydłuży jej żywotność. Przechowuj elektryczną hulajnogę w suchym pomieszczeniu. Poniżej zamieszczamy kilka wskazówek konserwacyjnych, które pomogą Ci utrzymać Twoją e-hulajnogę Frugal® w jak najlepszym stanie. Codzienna konserwacja. Po każdej jeździe e-hulajnogą Frugal®: 1.

  • Page 22: Warunki Gwarancji

    1. Serwis Frugal jest zobowiązany do załatwienia zgłoszonej reklamacji w możliwie najkrótszym terminie, zwyczajowo nie dłuższym jak 21 dni od daty przyjęcia przez serwis hulajnogi elektrycznej. Jeżeli z przyczyn niezależnych od Frugal termin ten nie będzie mógł być dotrzymany, Nabywca zostanie o tym poinformowany drogą elektroniczną.
  • Page 23 7. Zgłoszenie reklamacyjne powinno zostać złożone poprzez system reklamacyjny dostępny pod adresem 8. Reklamowana hulajnoga elektryczna lub wadliwa część powinna zostać dostarczona do serwisu wskazanego przez Frugal po uprzednim https://frugal.pl/zgloszenie-naprawy zgłoszeniu usterki, wady i ustaleniu terminu dostawy z Frugal.
  • Page 24 Sprawdzić czy hulajnoga elektryczna nie ma mechanicznych uszkodzeń b. Sprawdzić czy hulajnoga elektryczna posiada instrukcję obsługi 1. Frugal nie ponosi odpowiedzialności za szkody i utracone korzyści Nabywcy wynikające z konieczności naprawy hulajnogi elektrycznej. Ograniczenie odpowiedzialności 2. Frugal nie ponosi odpowiedzialności za szkody Nabywcy wynikające z opóźnienia w wykonaniu naprawy gwarancyjnej.

  • Page 25: Recykling

    RECYKLING Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych Przedstawiony symbol umieszczony na produktach lub dołączonej do ich dokumentacji informuje, że niesprawnych (dotyczy gospodarstw domowych) urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, utylizacji, powtórnego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do wyspecjalizowanego punkt zbiórki, gdzie będzie przyjęte bezpłatnie.

  • Page 26: Deklaracja Zgodności

    DEKLARACJA ZGODNOŚCI...
  • Page 27 CONTENTS INTRODUCTION........................30 INSTRUCTION OVERVIEW....................31 SAFETY............................32 SERVICE.............................36 LCD SCREEN..........................43 LITHIUM BASED BATTERY SERVICE INSTRUCTION..........45 CONSERVATION SCHEDULE.....................49 RECYCLING..........................50...

  • Page 28: Introduction

    The electric scooter Frugal® has been design and developed according to the latest Production and quality control standards. It is environment friendly and pleasant to use. The Frugal Cyber electric scooter has IPX6 protection class - protection against water jets under the influence of max. 100 l / min...

  • Page 29: Instruction Overview

    Preparation to ride Before you start to use the device, the first thing to do is to get the Frugal Cyber assembled. The battery must be loaded for at least 6 hours before the first ride. You are going to learn more about the...

  • Page 30: Safety

    Before you start to ride your new bike, please check whether it is unfolded accordingly and whether it has any damages, and after that get acquainted with your environment. You should not wear any sharp jewellery to avoid getting wounded. Frugal Cyber is a single-seated electric vehicle, which means that just one person can use it. ATTENTION: if you press the gas button for about 4 sec, by a stable speed, e.g., 10 km/h, you switch the Easy Ride...
  • Page 31 SAFETY Safe riding information 1. Always stay with both your 2. Avoid pits and bumps. 3. By riding, delicately press the brake, to feel it. feet on the platform. 4. By riding bend delicately forward, turn 5. When you walk your scooter, 6.
  • Page 32 SAFETY Safe riding information 7. Hang no things on the scooter handlebar. 8. Avoid riding under rain. 9. Always hold the handlebar with both hands. 12. Avoid water and submerging the 10. Do not speed up on pits and bumps. 11.
  • Page 33 SAFETY Safe riding information 13. E-Scooter is designed for just one user 14. Do not ride the municipal roads. exclusively. 16. The e-scooter is not meant for competition 15. Do not make abrupt movements by riding, jumps, etc. a high-speed riding.

  • Page 34: Service

    Side reflector - rear Battery Kickstand The Cyber electric scooter is a vehicle designed for personal transport. It is powered by a electric motor, whose design limits the speed to 25 km/h. The e-scooter should be used in accordance with local regulations.
  • Page 35 SERVICE Assembly 1. Straighten the tiller and lift the tiller 2. Press the folding mechanism as the 3. Insert the exposed cable into tiller and then upright (as shown in the figure). figure shows to lock the tiller. insert the console into the tiller. Use the allen wrench and the screws to lock the console into place (as shown in the figure).
  • Page 36 SERVICE First ride Beginners must wear protective shields for the whole body as well as a helmet during the first ride, too reduce the risk of falling. 1. Switch on the scooter and check 2. Put one foot on the scooter 3.
  • Page 37 SERVICE Transportation Make sure that your scooter is turned off, pull down the folding mechanism down. Fold the tiller down towards the rear fender and lock the hook to the splasher hook. After folding, you can hold the tube with one hand or both hands to carry the scooter.
  • Page 38 SERVICE Brake regulation If the wheel is blocked by the brake , use the allen wrench to untighten the screws on the latch and after that adjust the brake wire and tighten the screws.
  • Page 39 SERVICE Tyre inflation If the pressure in the tyres is reduced, use the bicycle pump to inflate it up to the according values which are given on tyre sides.

  • Page 40: Lcd Screen

    LCD SCREEN LCD screen – dashboard Display Bell Handbrake - front Handbrake - rear Control panel Accelerator - power turn on/off button - lights turn on/off button Turn right/left button - assistant mode turn on/off button 1. Press the power button to turn on e-scooter .
  • Page 41 LCD SCREEN LCD LCD screen – dashboard Speed Units km/h The actual remaining capacity of the battery There are four grid indications on the meter. As the battery is drained, The power will be turned off right to left. Finally, the meter only displays 0 grids, that means the battery is running out and you have to charge your electric scooter as soon as possible.

  • Page 42: Lithium Based Battery Service Instruction

    LITHIUM BASED BATTERY SERVICE INSTRUCTION Battery safe service 1. Battery life is limited. Should you use it after its life span time, you may notice that the full charged battery function time is reduced significantly. 2. Battery cells contain chemical substances. Do not open them, nor put any things thereinto. 3.
  • Page 43 LITHIUM BASED BATTERY SERVICE INSTRUCTION Charging instruction 1. Open the blind cover. 2. Connect the charger. 3. Close the charge socket again.
  • Page 44 LITHIUM BASED BATTERY SERVICE INSTRUCTION Charging instruction REMARKS: - When the charging is finished, disconnect the charger from the e-scooter first. Please remember to have dry hands when disconnecting the charger from a power socket. - Please, note that the charger must remain open throughout the entire process, for it becomes hot and need a natural ventilation.
  • Page 45 LITHIUM BASED BATTERY SERVICE INSTRUCTION Range (One charge ride distance) Distance which the device can drive without the necessity to be charged anew, depends from a lot of factors, and could be shortened due to the following: • Terrain : drive through the rough roads will shorten the maximal drive distance. •...

  • Page 46: Conservation Schedule

    A corresponding care of your e-scooter will ensure you its efficiency and prolong its life span. Store the electric scooter in a dry room. The following tips will help you to keep your Frugal® e-scooter in the best condition: Daily care.

  • Page 47: Recycling

    RECYCLING A symbol placed on the products or attached to the documents thereof informs that the defected electric or electronic Information for users concerning the utilisation of electric and electronic devices (concerns households) devices shall not be thrown out with the household wastes. The right thing to do in case you have to get rid, utilize, use anew electric or electronic devices, or rebuilding of the spare parts, is to deliver them to the special collection point where they will be received free of charge.
  • Page 48 -5 stopni C i powyżej 40 stopni C. NIE PONOSIMY PRAWNEJ ODPOWIEDZIALNOŚCI ZA WYPADKI Z UDZIAŁEM TEJ E-HULAJNOGI I JEJ UŻYTKOWNIKA Frugal® zastrzega sobie prawo do dokonywania zmian w projekcie każdego produktu jako część programu ciągłego rozwoju. Producent: Kontakt: Adres wytwórcy:...
