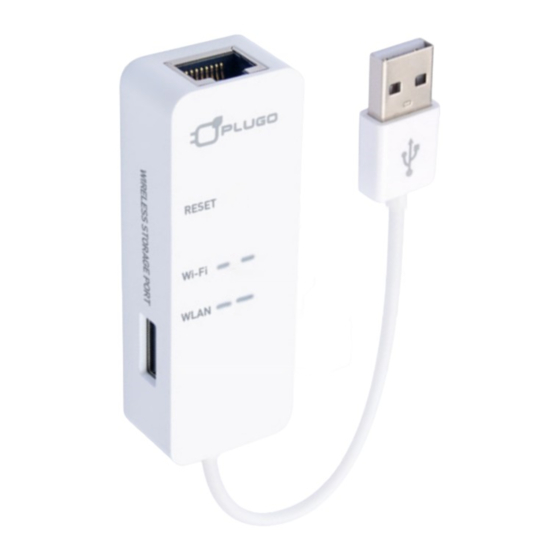

- Page 1 P/N: WR06WH (WS-437) 迷你無線存取型路由器 mini Wi-Fi AP ROUTER (Access USB Disk & can add 3G modem for Internet) Quick Start Guide 使用說明書 ENGLISH 中文 進 口 商：維熹科技股份有限公司 地址電話：台北市內湖區新湖三路 196 號 制 造 商：東莞維升電子制品有限公司 地址電話：廣東省東莞市黃江鎮長龍村...
- Page 2 技術參數： 1. 輸入 5V/1A, 50-60Hz 2. Wi-Fi 802.11 b/g/n 3. 150 Mbps 的無線資料傳輸速率 WAN 口數量 ( 無線路由 ):1 個 10/100M LAN/WAN 口 無線橋接：支持 支持 VPN：支持 無線傳輸率：150Mbps 傳輸標準：IEEE 802.11B/G/N 復位鍵 工作溫度：0-40°C 工作濕度：10%-90%RH ( 不凝結 ) Wi-Fi 無線指示燈 存儲溫度：-40°C-70°C WAN 局域網指示燈 存儲濕度：5%-90%RH ( 不凝結 ) 產品說明：...
-
Page 3: Table Of Contents
迷你無線存取型路由器 使用手冊索引： A. Wi-Fi 快速連線 -----------------------4 B. 變更名稱及密碼 ( 登錄管理頁面 ) -----5 C. 撥號上網設定 -------------------------8 D. 廣域網路設定 -------------------------9 E. 其他 Wi-Fi 功能設定 ---------------- 10 F. 外接 3G 網卡實現無線上網功能------11 G. Wi-Fi 無線存取 ----------------------12 H. 溫馨提示及注意事項：-------------- 21 I. Warranty Card / 保證卡 ------------- 22 NCC 警語... -
Page 4: Wi-Fi 快速連線
A. Wi-Fi 快速連線 a1. 將 mini 無線存取型路由器連接上 USB 供電插槽網路。 ( 如下圖所示 ) 即： 將其 USB 接頭插入有供電的 USB 插槽； 將乙太網線連接至其網線插槽； Modem • 無線存取閃存、U 盤、移動硬盤。 • 可外接 3G 網卡實現上網功能。 網線 連線到網絡 鍵入網絡安全密碼 安全密碼(S)： a2. PLUGO 使用者輸入預設密碼 “0000000000” 十個零 顯示密碼 顯示進階選項 即可連網使用。... -
Page 5: 變更名稱及密碼 ( 登錄管理頁面 )
B. 變更名稱及密碼 ( 登錄管理頁面 ) b2. 在 彈 出 的 網 路 清 單 中 選 擇 要 進 行 連 接 的 無 線 網 路 b1. 產品連接電源後，電腦桌面右下角會出現無線網路 PLUGO，點擊“連接”按鈕。 PLUGO 圖示，點擊該圖示彈出檢測到的網路連 線列表。 路 路 路 路 路... - Page 6 使用者名稱和密碼皆預設為 “admin” ， b6. 在首頁，請點擊“無線網路設定” 。 點擊“確定” 提交。 Windows 安全 位於 Welcome to Wireless 11N Router 的服務器 192.168.16.254 要求您提供使用者名稱與密碼。 Languange Settings 警告 ： 此服務器要求以不安全的方式傳送您的使用者名稱與密碼。 選擇語言 Plugo Router ( 沒有安全連接的基本認證 )。 Traditional Chinese 確定 Wizard 運作模式 網路設定 狀態 無線網路設定 統計...
- Page 7 再點擊“安全設定” 。 無線網路安全與加密設定 設定無線網路的安全與加密以防止未被授權的存取與監視 Plugo Router Wizard 選擇無線網路識別碼 無線網路識別碼的選取 PLUGO 運作模式 網路設定 “PLUGO" 無線網路設定 WPAPSKWPA2PSK 安全模式 基本設定 進階設定 Wi-Fi 保護存取 安全設定 TKIP TKIPAES WPA 演算法 通行碼 0000000000 b8. WPA 演 算 法 選 擇 “AES” ，在 通 行 碼...
-
Page 8: 撥號上網設定
C. 撥號上網設定 c1. 當 你 是 撥 號 上 網 用 戶，你 可 以 將 PLUGO 產 品 連 接 你 的 Modem，進 到 用 戶端中 （快速設置）中選 （ADSL 虛擬撥 Plugo Router 號 PPPoE） 。 Wizard 運作模式 網絡設定 無線網絡設定 防火墻 儲存裝置... -
Page 9: 廣域網路設定
D. 廣域網路設定 廣域網路連線模式設定為：動態 （自動取得） ， 方可上網。 在首頁，請點擊“網路設定” ，再點擊“廣域網路” - 動態 （自動取得） ，確定。 廣域網路設定 您可以依您的環境選擇適當的連線模式 ， 並針對不同的連線模式設定參數。 Plugo Router Wizard 運作模式 廣域網路連線模式 : 動態（自動取得） 網路設定 廣域網路 靜態 ( 固定 IP) 完成 DHCP 模式 區域設定 動態 ( 自動取得 ) 靜態 ( 固定 IP) 網路名稱... -
Page 10: 其他 Wi-Fi 功能設定
E. 其他 Wi-Fi 功能設定 e1. 進到用戶端中請選 ( 運作模式 )。 e2. 請選您合適的功能模式 運作模式設定 您可以在此處設定適合您網路環境的運作模式 Plugo Router Wizard Bridge: 運作模式 所有乙太網路埠、以及無線網界面， 皆被串聯到單一的連接器界面。 網路設定 Gateway 第一個乙太網路埠視為廣域網路端。其他的乙太網路埠、以及無線網路界面、則串連到單 無線網路設定 一的橋接器界面， 並視為區域網路端。 防火墻 Ethernet Converter: 儲存裝置 無線網路界面視為廣域網路端。所有乙太網路埠則被視為區域網路端。 系統管理 Ethernet Converter: 無線網路界面的用戶端視為廣域網路端。無線網路界面的基地台端、以及所有乙太網路 埠，則串連到單一的橋接器界面， 並視為發域網路端。 啟用 NAT 啟用... -
Page 11: 外接 3G 網卡實現無線上網功能
F. 外接 3G 網卡實現無線上網功能 f1. 請將產品 USB 端接電源。 f2. 打開電腦無線搜尋 , 尋找 PLUGO Wi-Fi。 f3. 輸入預設密碼 “0000000000” （十個零） 。 f4. 將 3G 網卡插入產品 USB 連接埠 , 等待約 15~30 秒 , 即可上網。 手機 筆記本電腦 3G 無線網卡 平板電腦 f5. 支持下面的 3G 卡：... -
Page 12: Wi-Fi 無線存取
G. Wi-Fi 無線存取 確保 mini 無線存取型路由器 Wi-Fi 已設置好， 將 U 盤或者移動硬碟插入 mini 無線存取型路由器的 USB 插槽。 若 USB 供電不足， 將移動硬碟單獨供電，然後再連接至 mini 無線存取型路由器 USB 插槽。 步驟如下： 手機 筆記本電腦 閃存、U 盤、移動硬盤 平板電腦... - Page 13 G-1. Android 系統移動設備： g-1.1. 將 Android 系統移動設備連接上 mini 無線存取型路由器。 g-1.2. 請下載安裝 ES 檔案瀏覽器 ( 若已安裝此步驟請忽略 )，開啟 ES 檔瀏覽器。點擊擊左側邊的小網路圖示。...
- Page 14 g-1.3. 然後點擊網路，在網路下面點擊 FTP，選擇新建 FTP。...
- Page 15 g-1.4. 填入相關參數：IP:192.168.16.254 用戶名 :admin 密碼 :admin，其他的不用更改，點確定。 g-1.5. 雙擊打開已經新建好了的 FTP，可以看到 U 盤裡面的檔案。...
- Page 16 g-1.6. 長按螢幕選擇一個檔案， 下方會出現可對檔案做一系列 g-2. iOS 系統移動設備： 操作的命令。拷貝檔案 - 將選取的檔案拷貝到手機裡面 , 選擇 g-2.1. 將 iOS 系 統 移 動 設備 連 接 上 mini 無 線 存 取 本地存放路徑 , 點黏貼 , 即完成複製到手機的動作 . 型路由器。...
- Page 17 g-2.2. 請下載安裝 FTP 精靈 APP( 若已安裝此步驟則 忽略 )，開啟 FTP 精靈 APP 工具。 g-2.3. 點擊下方 "+" 添加 FTP 服務器。...
- Page 18 g-2.4. 填入 IP 和用戶名密碼。 用戶名和密碼都是：admin 主機名稱可以任意填自己想要填的字元。 其他的都不要更改，填寫好後點完成。 g-2.5. 點擊已經配置好了的 FTP 名稱即可打開 U 盤，看到裡面的資料檔。 主機需要填寫：192.168.16.254...
- Page 19 g-2.6. 之後對檔案資料可以進行存取、分 g-3. Windows 系統設備 (PC)： 享等一系列動作。例如：拷貝、粘貼、刪除 等。 g-3.1. 將 Windows 系 統 設 備 (PC) 連接上 mini 無線存取型路由器。 g-3.2. 在 瀏 覽 器 或 文 件 夾 址 欄 輸 入 ： ftp://admin:admin@192.168.16.254 g-3.3. 此時可以像操作電腦中的檔案 一樣 操作 U 盤 或者 移動 硬 碟 裡面的 檔案。...
- Page 20 g-3.4. 若用 FTP 軟體操作， 方法如下 ( 以 cuteftp 為例 ) ： 打開 CuteFtp，新建網站如下： 站台名稱可以填入自己喜歡的名字。 FTP 主機位址填寫 :192.168.16.254。 使用者名稱和密碼都填 admin。 填好後點連線即可，如右圖示。 f-3.5. 連通後如左圖所示 , 左邊是本地資料夾， 右邊是 U 盤資料夾。 f-3.6. 用 CuteFtp 上傳和下載檔案。 上傳檔直 接把左邊的檔拖向右邊的資料夾即可。 下載 檔案直接把右邊的檔拖向左邊即可。...
-
Page 21: 溫馨提示及注意事項
H. 溫馨提示及注意事項： 按照前述連接示意圖中順序連接完成後，可依下表說明檢查指示燈是否正常。 指示燈 名稱 正常狀態 Power 電源指示燈 常亮 無信號傳輸時慢閃爍， Wi-Fi 無線指示燈 有信號傳輸時快閃爍。 WLAN 局域網指示燈 連接網線時常亮或閃爍。 RESET 長按 10 秒鐘恢復。 復位鍵 * 如果指示燈顯示不正常，請檢查連接是否正確。 詳細安裝使用說明書請在維熹官網下載 www.wellshin.com WARNING 1. 為了安全考量，雷雨天氣前請將設備電源及所有連線拆除，以免遭雷擊破壞。 雷雨期間 , 請勿觸碰插頭 , 避免遭間接雷擊。 2. 在儲存、運輸和行動環境中，請注意防水。 3. 使用設備額定電源適配器。 4. 遠離無線電話、微波爐、冰箱等干擾源。... -
Page 22: Warranty Card / 保證卡
I. Warranty Card / 保證卡 NCC 警語 (1) 「經型式認證合格之低功率射頻電機，非 經許可，公司、商號或使用者均不得擅自變 更頻率、加大功率或變更原設計之特性及功 Place of purchase / 購買地： 能」 。 (2) 「低功率射頻電機之使用不得影響飛航 安全及干擾合法通信 ； 經發現有干擾現象時， Customer Name / 消費者姓名： 應立即停用，並改善至無干擾時方得繼續使 用。前項合法通信，指依電信法規定作業之 無線電通信。低功率射頻電機須忍受合法通 Phone Number / 聯絡電話： 信或工業、科學及醫療用電波輻射性電機設 備之干擾」 。 (3) 「不致造成違反低功率電波輻射性電機 Produc Description / 商品名稱： 管理辦法之所有控制、調整及開關之使用方... - Page 23 Specifications: › Supports IEEE802.11 b/g/n › Wi-Fi maximum bandwidth access: 150Mbps 1 Gigabit WA/LAN Port Reset Button Support VPN: Support Wireless Data Rate: 150Mbps Wi-Fi Indicator LED Standards: IEEE 802.11b/g/n WAN Indicator LED Operating Temperature: 0-40°C Operating Humidity: 10%-90%RH (Noncondensing) Wireless USB Port Storage Temperature: -40°C-70°C (Storage)
- Page 24 mini Wi-Fi AP ROUTER Index: A. Wi-Fi Quick Connect -----------------25 B. Change the name and password ----26 C. Dial-up Internet access ---------------29 D. Other features settings --------------30 F. Data Share ---------------------------32 G. Reminder and Warning: -------------33...
- Page 25 A. Wi-Fi Quick Connect a1. Connect modem and Mini Router a3. Click PLUGO to enter the default password as shown with internet cable. "0000000000" Ten zero. a2. Searching for wireless networks. Modem • 3G USB modem Capability. • Data share, wireless access USB flash disk, Ethernet Cable mobile HDD.
- Page 26 B. Change the name and password b1. An icon of PLUGO " " will appear on the right b2. Select "PLUGO", and then click "connect". bottom corner of your computer screen after installed the AP router. Please click the icon.
- Page 27 b4. Open the web browser, input the default address: b3. The security key is "0000000000" ten zero. 192.168.16.254 in the address bar, then press "enter". b5. Input user name and password. Default user b6. Please click "Wireless Settings". name and password both are "admin". 192.168.16.254...
- Page 28 b7. Please click "Security" . b8. WPA Algorithms Select "AES", enter the Pass Phrase you like into "KEY" box. The Pass Phrase would be changed after you click "Apply".
- Page 29 C. Dial-up Internet access c1. If you are Dial-Up user, please connect the Plugo Wi-Fi router to the modem. Please click "Wizard" , And select PPPOE(ADSL) on Plugo's page. c2. Please enter your Internet account and password.
- Page 30 D. Other features settings d1. Please select the operating mode. d2. Please choose the appropriate function mode.
- Page 31 Searching for wireless networks. e3. Click PLUGO to enter the default password “0000000000” Ten zero. e4. If you have one of these cards, insert the 3G card in the USB interface, wait about 15~30s, then you can surf on the internet for fun.
- Page 32 F. Data Share Share USB Flash Drive's Data between Devices with FTP. Ftp IP: 192.168.16.254 User Name: admin Password: admin Smartphone Share USB Flash Drive's Data between Devices Computer Plug your USB Flash Drive into Plugo Wi-Fi AP Router Tablet...
- Page 33 G. Reminder and Warning: Please check the status of all the indicator lights after the connections have been set up. Indicator Status light Power Power Solid light. Indicator Light Wi-Fi Slow flash when no data transferred. Wi-Fi Indicator Light Quick flash when data transferred. WLAN Steady or flashing light when the internet WLAN...
- Page 34 重 量：35+g 傳輸界面：USB2.0、802.11 b/g/n、Ethernet 10/100m 保 固：一年 進 口 商：維熹科技股份有限公司 地址電話：台北市內湖區新湖三路 196 號 +886-2-2791-1119 制 造 商：東莞維升電子制品有限公司 地址電話：廣東省東莞市黃江鎮長龍村 +86-769-8362-2694 www.wellshin.com ® Conntek Conntek Integrated Solutions Inc Distributed by: Conntek Address: Plugo USA, Louisville, KY E-mail: plugo@conntek.com Web site: www.conntek.com ver. 01-20/05/12...
