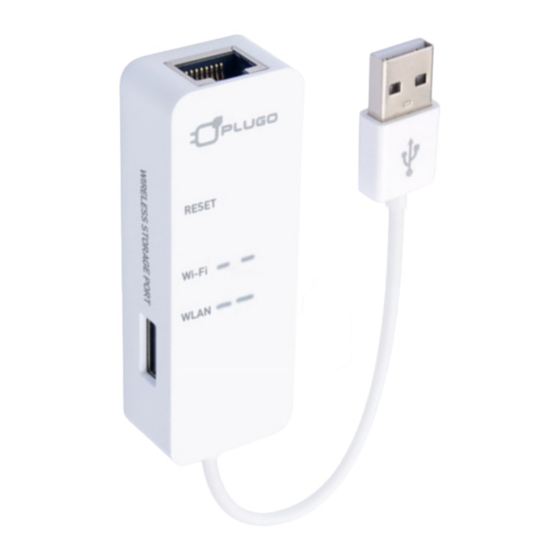

PLUGO WR06WH Manual

Mini wi-fi ap router
Hide thumbs Also See for WR06WH:

Advertisement

Quick Links

Download this manual
中文 ENGLISH

Advertisement

loading
Need help?

Need help?

Do you have a question about the WR06WH and is the answer not in the manual?

Questions and answers

Related Manuals for PLUGO WR06WH

Summary of Contents for PLUGO WR06WH

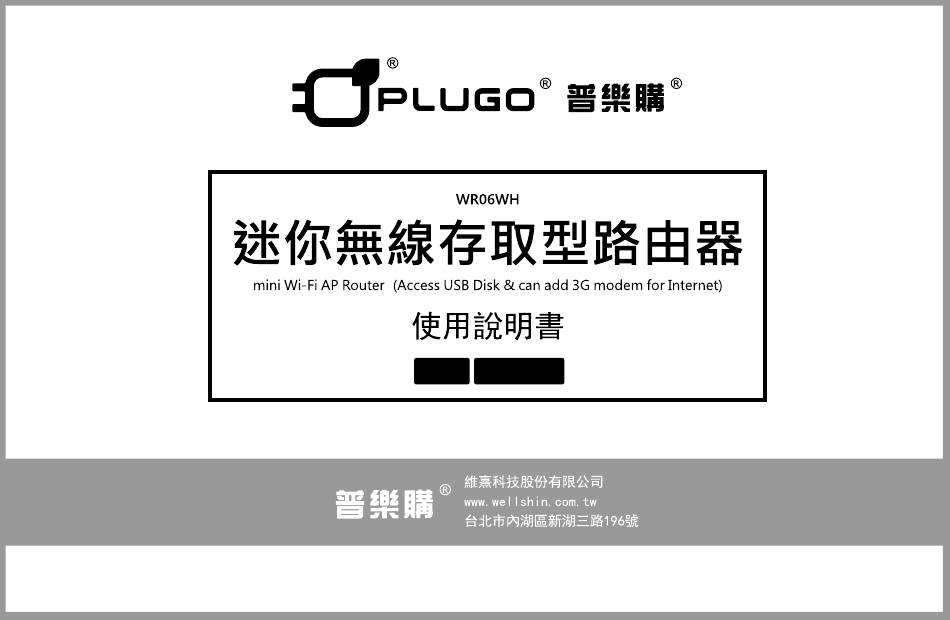

  • Page 1 中文 ENGLISH...
  • Page 2 技術參數： 1. 輸入 5V/1A, 50-60Hz 2. Wi-Fi 802.11n/b/g/n 3. 150 Mbps 的無線資料傳輸速率 WAN 口數量 ( 無線路由 ):1 個 10/100M 自我調整 LAN/WAN 口 無線橋接：支持 支持 VPN：支持 無線傳輸率：150Mbps Wi-Fi Indicator LED 傳輸標準：IEEE 802.11B/G/N WAN Indicator LED 工作溫度：0-40°C 工作濕度：10%-90%RH ( 不凝結 ) Wirless USB Port 存儲溫度：-40°C-70°C 存儲濕度：5%-90%RH ( 不凝結...
  • Page 3 Wi-Fi 快速連線 1. 將 mini 無線存取型路由器連接上 USB 供電插槽網路。 ( 如下圖所示 ) 即： 將其 USB 接頭插入有供電的 USB 插槽； 將乙太網線連接至其網線插槽； Modem • 無線存取閃存、U 盤、移動硬盤 • 可外接 3G 網卡實現上網功能 網線 連線到網絡 鍵入網絡安全密碼 安全密碼(S)： 2. PLUGO 使用者輸入預設密碼 “0000000000” 十個零 隱藏字符(H ) 即可連網使用。...
  • Page 4 變更名稱及密碼 ( 登陸管理頁面 ) 2. 在彈出的網路清單中選擇要進行連接的無線網路 PLUGO， 1. 產品連接電源後，電腦桌面右下角會出現無線網路 點擊“連接”按鈕。 PLUGO 圖示，點擊該圖示彈出檢測到的網路連 線列表。 路 路 路 路 路...
  • Page 5 3. 在彈出安全密碼欄輸入路由器出廠原始密碼 4. 打開流覽器，在位址欄輸入默認的位址：192.168.16.254 後 Enter。 “000000000000” （十個零） ，點擊“確定”按鈕。 安全密碼 安全密碼 5. 使用者名稱 和密碼皆預設為 “admin” ， 6. 在首頁，請點擊“下一步” 。 點擊“確定” 提交。 Windows 安全 位於 Welcome to Wireless 11N Router 的服務器 192.168.16.254 要求您提供使用者名稱與密碼。 警告 ： 此服務器要求以不安全的方式傳送您的使用者名稱與密碼。 ( 沒有安全連接的基本認證 )。 記住我的認證...
  • Page 6 7. 請再次點擊“下一步” 。 8. 網 路 名 稱 可 變 更 並 選 擇 “AES” ，在 “KEY”框內輸入新的密碼變更密碼後， 點擊“應用” 。 網絡名稱...
  • Page 7 撥號上網設定 當你是撥號上網用戶，你可以將 PLUGO 產 品 連 接 你 的 Modem，進 到 用 戶 端 中 （ 快 速 設 置 ）中 選 （ADSL 虛 似 撥 號 PPPoE） 。 請輸入您的上網帳號及密碼。 其他 Wi-Fi 功能設定 進到用戶端中請選 （運行模式） 運作模式...
  • Page 8 溫馨提示： 請選您合適的功能模式 按照前述連接示意圖中順序連接完成後，可依下表說明檢查 指示燈是否正常。 指示燈 名稱 正常狀態 Power 電源指示燈 常亮 無信號傳輸時慢閃爍， Wi-Fi 無線指示燈 有信號傳輸時快閃爍。 WLAN 局域網指示燈 連接網線時常亮或閃爍。 RESET 長按 10 秒鐘恢復。 復位鍵 * 如果指示燈顯示不正常，請檢查連接是否正確。 詳細安裝使用說明書請在維熹官網下載 www.wellshin.com 1. 雷雨天氣請將設備電源 及所有連線拆除，以免 遭雷擊破壞。 WARNING 2. 在儲存、運輸和行動環境中，請注意防水。 3. 遠離無線電話、微波爐、冰箱等干擾源。...
  • Page 9 外接 3G 網卡實現無線上網功能 1. 請到 www.plugo.com.cn 或用手機掃描二維碼下載 3G 固件。 您可以在此處設置適合您網絡環境的運作模式 Bridge: 所有乙太網口、以及無線網絡界面，皆被串聯到單一的橋接器界面。 設置嚮導 Gateway: 運作模式 第一個乙太網口視為廣域網絡端。其他的乙太網口、以及無線網絡界面， 則串接到單一的橋接器界面，并視為局域網端 。 Ethernet Converter: 無線網絡界面視為廣域網絡端。所有乙太網口視為局域網端 。 AP Client: 無線網絡界面的客戶端視為廣域網絡端。無線網絡界面的基地台端、以及 所有乙太網口，則串聯到單一的橋接器界面，并視為發域網絡端 。 啟用 AP Client : 停用 確定 取消 2. 產品完全啟動後，用別針按住重定按鈕至少 6 秒，該產品將恢復到出廠設置。然後用你的手機 Wi-Fi 連接產品...
  • Page 10 6. 等待大概一分鐘，產品的 LED 會閃爍，這意味著產品升級成功。 手機 筆記本電腦 3G 無線網卡 平板電腦 7. 支持下面的 3G 卡： ZTE( 中興 ) HW( 華為 ) U8 ZiYouE( 自由 E) MF633 ZTE E156G HW CDMA2000: EQ10B MF667 ZTE E261 HW AC580 ZTE WCDMA E180 HW TD-SCDMA: AC2726 ZTE K3765 HW vodafone E353S HW ET127 HW...
  • Page 11 Wi-Fi 無線存取 確保 mini 無線存取型路由器 Wi-Fi 已設置好， 將 U 盤或者移動硬碟插入 mini 無線存取型路由器的 USB 插槽。 若 USB 供電不足， 將移動硬碟單獨供電，然後再連接至 mini 無線存取型路由器 USB 插槽。 步驟如下： 手機 筆記本電腦 閃存、U 盤、移動硬盤 平板電腦...
  • Page 12 Android 系統移動設備： 1. 將 Android 系統移動設備連接上 mini 無線存取型路由器。 2. 請下載安裝 ES 檔案瀏覽器 ( 若已安裝此步驟請忽略 )，開啟 ES 檔瀏覽器。點擊擊左側邊的小網路圖示。...
  • Page 13 3. 然後點擊網路，在網路下麵點擊 FTP，選擇新建 FTP。...
  • Page 14 4. 填入相關參數：IP:192.168.16.254 用戶名 :admin 密碼 :admin，其他的不用更改，點確定。 5. 雙擊打開已經新建好了的 FTP，可以看到 U 盤裡面的檔案。...
  • Page 15 6. 長按螢幕選擇一個檔， 下方會出現對檔案做一系列操作命令。 iOS 系統移動設備： 1. 將 iOS 系統移動設備連接上 mini 無線存取型路 例如：拷貝檔案。將選擇的檔案複製到手機裡面。選擇本地存 放路勁，點粘貼，即複製到手機的動作完成。 由器。...
  • Page 16 2. 請下載安裝 FTP 精靈 APP( 若已安裝此步驟略忽略 )，開啟 FTP 精靈 APP 工具。 3. 點擊下方 "+" 添加 FTP 服務器。...
  • Page 17 4. 填入 IP 和用戶名密碼。 用戶名和密碼都是：admin 主機名稱可以任意填自己想要填的字元。 其他的都不要更改，填寫好後點完成。 5. 點擊已經配置好了 FTP 名稱即可打開 U 盤，看到裡面的資料檔。 主機需要填寫：192.168.16.254...
  • Page 18 7. 之後對檔案資料可以進行存取、分享等 Windows 系統設備 (PC)： 1. 將 Windows 系統設備 (PC) 連接 一系列動作。例如：拷貝、粘貼、刪除等。 上 mini 無線存取型路由器。 2. 在瀏覽器或文件夾址欄輸入 ：ftp:// admin:admin@192.168.16.254 3. 此時 可以像 像 操作 電 腦 的 檔一 樣 操作 U 盤或者移動硬碟裡面的檔案。...
  • Page 19 4. 若用 FTP 軟體操作， 方法如下 ( 以 cuteftp 為例 )： 打開 CuteFtp，新建網站如下： 站台名稱可以填入自己喜歡的名字。 FTP 主機位址填寫 :192.168.16.254。 使用者名稱和密碼都填 admin。 填好後點連線即可，如右圖示。 5. 連通後如左圖所示 , 左邊是本地資 料夾，右邊是 U 盤資料夾。 6. 用 CuteFtp 上傳和下載檔案。 上傳 檔直接把左邊的檔拖向右邊的資料夾 即可。 下載檔案直接把右邊的檔拖向 左邊即可。...
  • Page 20 Warranty Card / 保證卡 NCC 警語 (1) 「經型式認證合格之低功率射頻電機，非 經許可，公司、商號或使用者均不得擅自變 Place of purchase / 購買地： 更頻率、加大功率或變更原設計之特性及功 能」 。 (2) 「低功率射頻電機之使用不得影響飛航 Customer Name / 消費者姓名： 安全及干擾合法通信 ； 經發現有干擾現象時， 應立即停用，並改善至無干擾時方得繼續使 用。前項合法通信，指依電信法規定作業之 Phone Number / 聯絡電話： 無線電通信。低功率射頻電機須忍受合法通 信或工業、科學及醫療用電波輻射性電機設 備之干擾」 。 Produc Description / 商品名稱： (3) 「不致造成違反低功率電波輻射性電機...

  • Page 21: Specifications

    Specifications: › Supports IEEE802.11 b/g/n, IEEE802.3/ 802.3u › Wi-Fi maximum bandwidth access: 150Mbps 1 Gigabit WA/LAN Port Reset Button Support VPN: Support Wireless Data Rate: 150Mbps Wi-Fi Indicator LED Standards: IEEE 802.11b/g/n WAN Indicator LED Operating Temperature: 0-40°C Relative Humidity: 10%-90%RH (Noncondensing) Wirless USB Port Relative Humidity:...
  • Page 22 Application: 2. Click PLUGO the user to enter the default password This Mini Wi-Fi AP Router is great for Office, "0000000000" Ten zero to use. Home or Hotel when you need Wi-Fi to con- nect your electronic devices to internet.
  • Page 23 Change the name and password: 1. An icon of PLUGO “ ” will appear on the right 2. Select “PLUGO” , and then click “connect” . bottom corner of your computer screen after installed the AP router. Please click the icon.
  • Page 24 4. Open the web browser, input the default address: 3. The security key is “00000000000” ten zero. 192.168.16.254 in the address bar, then press “enter” . 5. Input user name and password. Default user 6. Please click “Next” . name and password both are “admin” . 192.168.16.254...
  • Page 25 7. Please click “next” again. 8. WPA Algorithms Select “AES” , enter the password you like into “KEY” box. The password would be changed after you click “Apply” .

  • Page 26: Dial-Up Internet Access

    Dial-up Internet access: If you are Dial-Up user, please connect the Plugo Wi-Fi router to the modem. And select PPPOE(ADSL) on Plugo's page. Please enter your Internet account and password. Other features settings: Please select the operating mode. Operation Mode...

  • Page 27: Operation Mode Configuration

    Reminding: Please choose the appropriate function mode. Please check the status for all the lights after the connec- tions are been set up. Operation Mode Configuration Indication Power Status light You may configure the operation mode suitable for you environment Power Power Solid light...
  • Page 28 Data Share Share USB Flash Drive’ s Data between Devices with FTP. Ftp IP: 192.168.16.254 User Name: admin Password: admin Smartphone Share USB Flash Drive’ s Data between Devices Computer Plug your USB Flash Drive into Plugo Wi-Fi AP Router Tablet...
  • Page 29 3G USB modem Capability: 1. Please go to website: www.plugo.com.cn or Scan the following QR Code to download the 3G firmware. 2. Press the reset button on the product at lease 6s, The product will back to factory setting. And...
  • Page 30 6. Wait about 1minute,The product’ s led will flash,that means the product have upgrade. You can use your 3G for fun. Smartphone Share 3G Data between Devices Computer Plug your 3G USB Modem into Plugo Wi-Fi AP Router Tablet 7. We support the 3G card below: ZTE HW(huawei) U8 ZiYouE MF633 ZTE...
  • Page 31 尺 寸 ：88.5(L) x 27.8(W) x 14.5(H)mm 重 量：35+g 傳輸界面：USB2.0、802.11 b/g/n、Ethernet 10/100m 保 固：一年 進 口 商：維熹科技股份有限公司 地址電話：台北市內湖區新湖三路 196 號 +886-2-27911119 制 造 商：東莞維升電子制品有限公司 地址電話：廣東省東莞市黃江鎮長龍村 +86-769-83622694 www.wellshin.com ® Conntek Conntek Integrated Solutions Inc Distributed by: Conntek Address: Plugo USA, Louisville, KY E-mail: plugo@conntek.com Web site: www.conntek.com...
