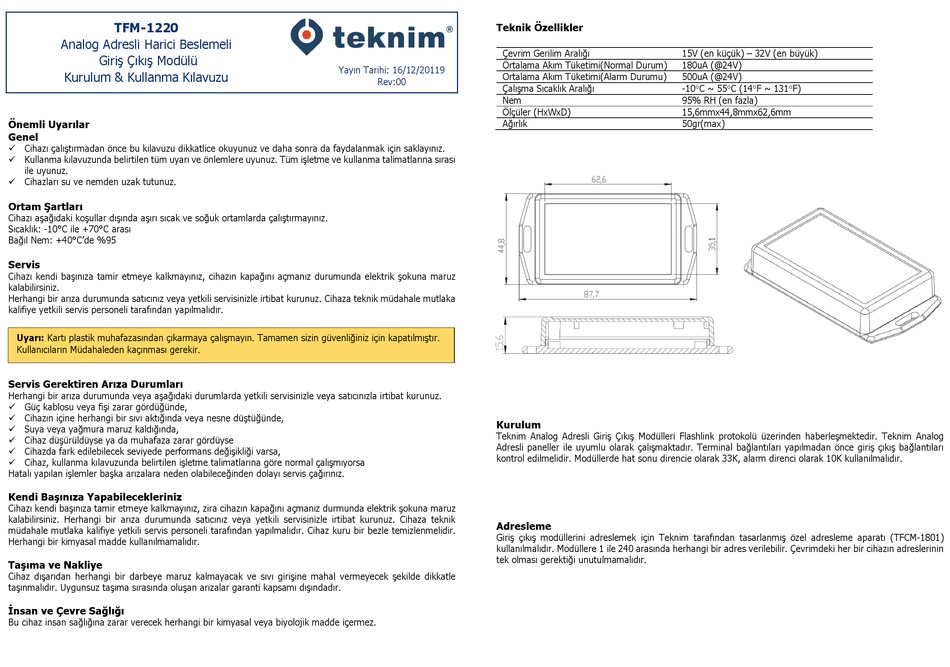

Teknim TFM-1220 Installation & Operation Manual

TFM-1220
Analog Adresli Harici Beslemeli
Giriş Çıkış Modülü
Kurulum & Kullanma Kılavuzu
Önemli Uyarılar
Genel
✓ Cihazı çalıştırmadan önce bu kılavuzu dikkatlice okuyunuz ve daha sonra da faydalanmak için saklayınız.
✓ Kullanma kılavuzunda belirtilen tüm uyarı ve önlemlere uyunuz. Tüm işletme ve kullanma talimatlarına sırası
ile uyunuz.
✓ Cihazları su ve nemden uzak tutunuz.
Ortam Şartları
Cihazı aşağıdaki koşullar dışında aşırı sıcak ve soğuk ortamlarda çalıştırmayınız.
Sıcaklık: -10°C ile +70°C arası
Bağıl Nem: +40°C'de %95
Servis
Cihazı kendi başınıza tamir etmeye kalkmayınız, cihazın kapağını açmanız durumunda elektrik şokuna maruz
kalabilirsiniz.
Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik müdahale mutlaka
kalifiye yetkili servis personeli tarafından yapılmalıdır.
Uyarı: Kartı plastik muhafazasından çıkarmaya çalışmayın. Tamamen sizin güvenliğiniz için kapatılmıştır.
Kullanıcıların Müdahaleden kaçınması gerekir.
Servis Gerektiren Arıza Durumları
Herhangi bir arıza durumunda veya aşağıdaki durumlarda yetkili servisinizle veya satıcınızla irtibat kurunuz.
✓ Güç kablosu veya fişi zarar gördüğünde,
✓ Cihazın içine herhangi bir sıvı aktığında veya nesne düştüğünde,
✓ Suya veya yağmura maruz kaldığında,
✓ Cihaz düşürüldüyse ya da muhafaza zarar gördüyse
✓ Cihazda fark edilebilecek seviyede performans değişikliği varsa,
✓ Cihaz, kullanma kılavuzunda belirtilen işletme talimatlarına göre normal çalışmıyorsa
Hatalı yapılan işlemler başka arızalara neden olabileceğinden dolayı servis çağırınız.
Kendi Başınıza Yapabilecekleriniz
Cihazı kendi başınıza tamir etmeye kalkmayınız, zira cihazın kapağını açmanız durmunda elektrik şokuna maruz
kalabilirsiniz. Herhangi bir arıza durumunda satıcınız veya yetkili servisinizle irtibat kurunuz. Cihaza teknik
müdahale mutlaka kalifiye yetkili servis personeli tarafından yapılmalıdır. Cihaz kuru bir bezle temizlenmelidir.
Herhangi bir kimyasal madde kullanılmamalıdır.
Taşıma ve Nakliye
Cihaz dışarıdan herhangi bir darbeye maruz kalmayacak ve sıvı girişine mahal vermeyecek şekilde dikkatle
taşınmalıdır. Uygunsuz taşıma sırasında oluşan arızalar garanti kapsamı dışındadır.
İnsan ve Çevre Sağlığı
Bu cihaz insan sağlığına zarar verecek herhangi bir kimyasal veya biyolojik madde içermez.
Teknik Özellikler
Çevrim Gerilim Aralığı
Ortalama Akım Tüketimi(Normal Durum)
Yayın Tarihi: 16/12/20119
Ortalama Akım Tüketimi(Alarm Durumu)
Rev:00
Çalışma Sıcaklık Aralığı
Nem
Ölçüler (HxWxD)
Ağırlık
Kurulum
Teknim Analog Adresli Giriş Çıkış Modülleri Flashlink protokolü üzerinden haberleşmektedir. Teknim Analog
Adresli paneller ile uyumlu olarak çalışmaktadır. Terminal bağlantıları yapılmadan önce giriş çıkış bağlantıları
kontrol edilmelidir. Modüllerde hat sonu direncie olarak 33K, alarm direnci olarak 10K kullanılmalıdır.
Adresleme
Giriş çıkış modüllerini adreslemek için Teknim tarafından tasarlanmış özel adresleme aparatı (TFCM-1801)
kullanılmalıdır. Modüllere 1 ile 240 arasında herhangi bir adres verilebilir. Çevrimdeki her bir cihazın adreslerinin
tek olması gerektiği unutulmamalıdır.
15V (en küçük) – 32V (en büyük)
180uA (@24V)
500uA (@24V)
-10C ~ 55C (14F ~ 131F)
95% RH (en fazla)
15,6mmx44,8mmx62,6mm
50gr(max)
