ASSEMBLY & INSTALLATION INSTRUCTIONS • INSTRUCTIONS POUR L'ASSEMBLAGE ET L'INSTALLATION • INSTRUCCIONES PARA LA INSTALACION
BEFORE BEGINNING ASSEMBLY
– READ DIRECTIONS THOROUGHLY
– ASSEMBLE NEAR DESIRED LOCATION
– TWO-PERSON ASSEMBLY IS RECOMMENDED
AVANT DE COMMENCER L'ASSEMBLAGE
– LISEZ COMPLÈTEMENT LES INSTRUCTIONS
– ASSEMBLEZ À PROXIMITÉ DE L'EMPLACEMENT SOUHAITÉ
– IL EST RECOMMANDÉ DE SE METTRE À DEUX PERSONNES
POUR L'ASSEMBLAGE
ANTES DE COMENZAR AL ENSAMBLAJE
– LEE LAS INSTRUCCIONES MINUCIOSAMENTE
– ENSAMBLA CERCA DE LA UBICACIÓN FINAL
– SE RECOMIENDAN DOS PERSONAS PARA ENSAMBLAR
TOOLS NEEDED FOR ASSEMBLY*
OUTILS REQUIS POUR L'ASSEMBLAGE*
HERRAMIENTAS NECESARIAS PARA LA
INSTALACIÓN*
*TOOLS NOT INCLUDED
*OUTILS NON COMPRIS
*HERRAMIENTAS NO INCLUIDAS

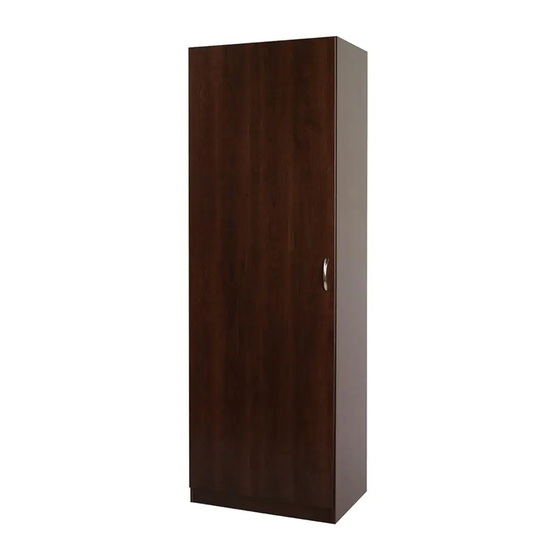

24" MULTI-PURPOSE CABINET
24" ARMOIRE POLYVALENTE
24" GABINETE MULTIUSO
U180253 / 1115
Model Number(s):
N
de modèle:
o
Numero(s) de:
WSM2470CGB
STUD FINDER
DÉTECTEUR DE
MONTANTS
DETECTOR DE VIGAS
Advertisement
Related Manuals for Stor-It-All WSM2470CGB
Summary of Contents for Stor-It-All WSM2470CGB
- Page 1 U180253 / 1115 ASSEMBLY & INSTALLATION INSTRUCTIONS • INSTRUCTIONS POUR L’ASSEMBLAGE ET L’INSTALLATION • INSTRUCCIONES PARA LA INSTALACION Model Number(s): de modèle: Numero(s) de: WSM2470CGB BEFORE BEGINNING ASSEMBLY – READ DIRECTIONS THOROUGHLY – ASSEMBLE NEAR DESIRED LOCATION – TWO-PERSON ASSEMBLY IS RECOMMENDED AVANT DE COMMENCER L’ASSEMBLAGE...
- Page 2 HELPFUL TIPS SUGGESTIONS UTILES SUGERENCIAS ÚTILES DO NOT RETURN PRODUCT TO THE STORE! If you have any problems or missing parts, please contact our parts department at the number provided. NE PAS RETOURNER LE PRODUIT AU TO CALL FROM THE UNITED STATES: MAGASIN! En cas de problèma ou de pièces 888-774-8062 manquantes, joindre le service des pièces au...
- Page 3 HARDWARE QUINCAILLERIE HERRAJES CAM LOCK CAM BOLT DOWEL (QTY. 16) (QTY. 16) (QTY. 4) VERROUILLAGE À CAME BOULON À CAME GOUJON CIERRE DE LEVA PERNO DE LEVA CLAVIJA #6 x ½" SCREW HINGE PLATE HINGE (QTY. 6) (QTY. 3) (QTY. 3) PLAQUE DE CHARNIÈRE CHARNIÈRE TORNILLO...
-
Page 4: Exploded View
EXPLODED VIEW Vue éclatée Vista ampliada Panels are identified on edges. Les panneaux sont identifiés sur les bords. Los paneles están marcados en los bordes. PANELS Panneaux Paneles TOP PANEL/BOTTOM PANEL/ LEFT SIDE PANEL RIGHT SIDE PANEL FIXED SHELF (QTY. 1) (QTY. - Page 5 ATTACH HARDWARE TO PANELS A & B Attachez la quincaillerie aux panneaux A et B Sujeta los herrajes a los paneles A y B CAM BOLT HINGE PLATE (QTY. 16) (QTY. 3) BOULON À CAME PLAQUE DE CHARNIÈRE PERNO DE LEVA PLACA DE BISAGRA Notes/Remarques/Notas: •...
- Page 6 ATTACH HARDWARE TO PANELS C, F & G Attachez la quincaillerie aux panneaux C, F et G Sujeta los herrajes a los paneles C, F y G CAM LOCK DOWEL (QTY. 16) (QTY. 4) VERROUILLAGE À CAME GOUJON CIERRE DE LEVA CLAVIJA Notes/Remarques/Notas: •...
- Page 7 ATTACH PANEL C TO PANEL A Attacher le panneau C au panneau A Une el panel C al panel A Notes/Remarques/Notas: • Raw unfinished edges should be facing up. Finished edges should be facing down. • Les bords bruts non finis doivent regarder vers le haut. Les bords finis doivent regarder vers le bas. •...
- Page 8 ATTACH PANEL C TO PANEL A Attacher le panneau C au panneau A Une el panel C al panel A Notes/Remarques/Notas: • Raw unfinished edges should be facing up. Finished edges should be facing down. • Les bords bruts non finis doivent regarder vers le haut. Les bords finis doivent regarder vers le bas. •...
- Page 9 ATTACH PANELS F & G Attacher aux panneaux F et G Une los paneles F y G Support panel (F). Soutenez le panneau (F). Sostenga el panel (F).
- Page 10 ATTACH PANEL B Attacher le panneau B Une el panel B Notes/Remarques/Notas: • Raw unfinished edges should be facing up. Finished edges should be facing down. • Les bords bruts non finis doivent regarder vers le haut. Les bords finis doivent regarder vers le bas. •...
- Page 11 SECURE BACK PANEL H Fixez le panneau arrière H Asegura el panel posterior H NAIL GUIDE NAIL (QTY. 1) (QTY. 20) SERRURE DE CAME CLOU BLOQUEO DE LA LEVA CLAVO Notes/Remarques/Notas: • Ensure cabinet is square and secure top two corners first. Secure perimeter of back panel spacing nails approximately 8"-10"...
- Page 12 SECURE CABINET TO THE WALL Fixer l'armoire au mur Asegura el gabinete a la pared WARNING! Failure to properly secure the cabinet to the wall can result in serious injury or death. AVERTISSEMENT! Un manque à fixer correctement l'armoire au mur peut entraîner de graves blessures, voire la mort.
- Page 13 INSTALL HINGES Installer les charnières Como instalar las bisagras #6 x ½" SCREW HINGE (QTY. 6) (QTY. 3) CHARNIÈRE TORNILLO BISAGRA...
-
Page 14: Hinge Adjustment
INSTALL DOORS, HANDLES & SHELVES. Installer les portes, poignées, étagères. Como instalar las puertas, manijas, estantes. (12) #8-32 X ¾" SCREW BUMPER HANDLE SHELF CLIP BUTÉE POIGNÉE TAQUET POUR ÉTAGÈRE TORNILLO PROTECTOR GANCHO PARA ESTANTE IMPORTANT! Cabinet MUST be secured to the wall before installing doors. IMPORTANT! L'armoire DOIT être solidement fixée au mur avant l'installation des portes. - Page 15 LOADING LIMITATIONS* Limites de charge* Limitaciones de carga* CAUTION! Do not exceed the maximum weight limitations. Doing 40 lbs so can result in damage, serious (18.1 kg) injury, or death. ATTENTION! Ne dépassez pas les limitations de poids maximum. Faire ainsi peut avoir comme conséquence les dommages, les dommages sérieux, ou la mort.
