Bedienungsanleitung SUNNYHEAT Standfuß (Art. Nr. 221012)
Der SUNNYHEAT Standfuß ist zur Positionierung Ihres Heizpaneels auf dem Standfuß gedacht.
Anwendung findet der Standfuß bei allen Paneelen außer im Format 30 x 30.
Lieferumfang
Anzahl
Komponente
1
Montageblech
1
Glasplatte 4 mm
4
Schrauben mit Muttern für das Montageblech
1
Standrohr
3
Schrauben für Standrohr
4
Schrauben für die Befestigung des Montageblechs mit dem Paneel
6
Gummifüße oder wahlweise Rollen für die Glasplatte
1
Inbusschlüssel für Schrauben für Standrohr

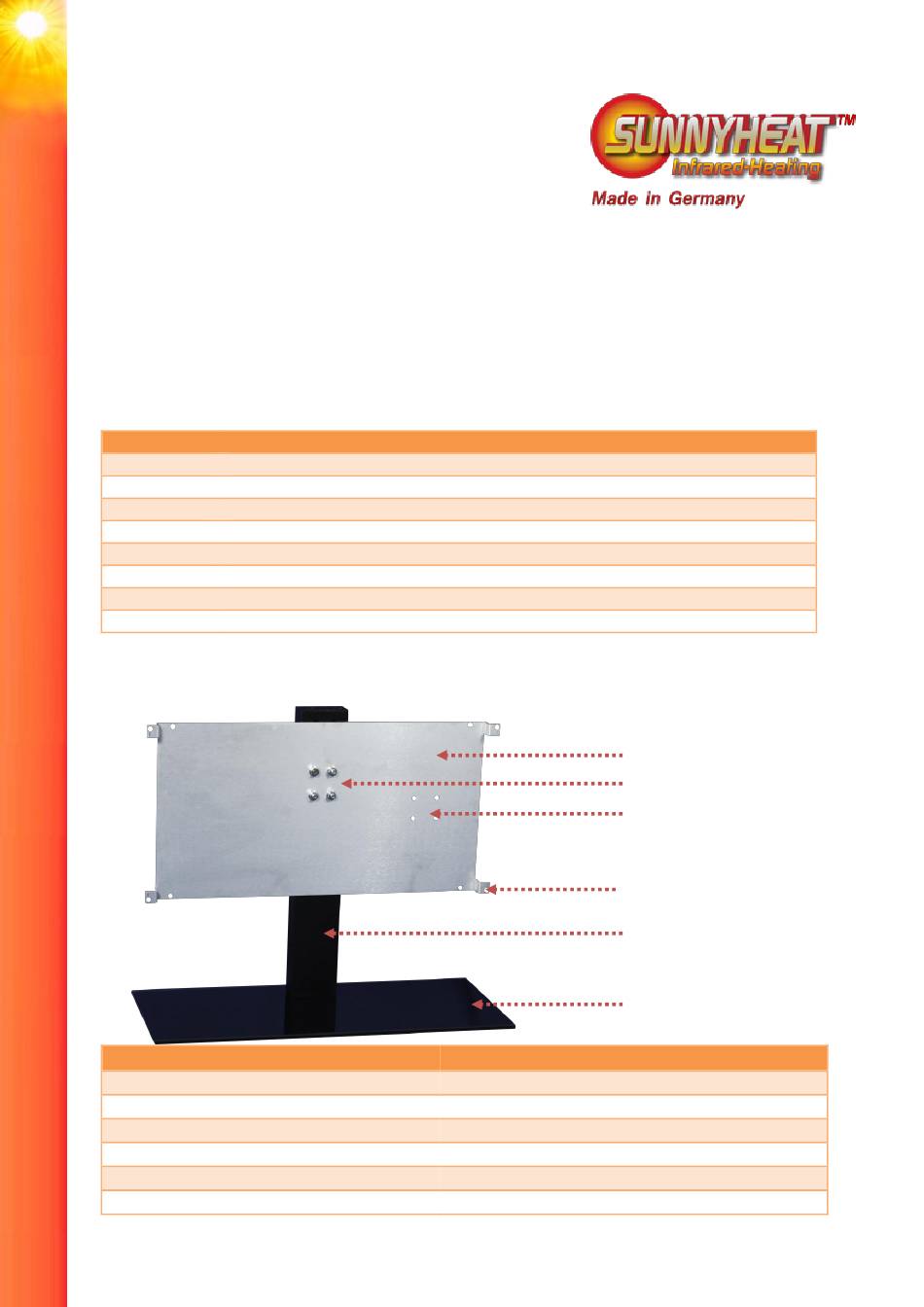

Beschreibung
Nummer
1
2
3
4
5
6
Merkmal
Montageblech
Standrohr
Glasplatte
Montagebohrung 30er Serie
Montagebohrung 60er Serie
Aufhängung für Paneel
1
5
4
6
2
3
Advertisement
Related Manuals for Sunnyheat 221012
Summary of Contents for Sunnyheat 221012
- Page 1 Bedienungsanleitung SUNNYHEAT Standfuß (Art. Nr. 221012) Der SUNNYHEAT Standfuß ist zur Positionierung Ihres Heizpaneels auf dem Standfuß gedacht. Anwendung findet der Standfuß bei allen Paneelen außer im Format 30 x 30. Lieferumfang Anzahl Komponente Montageblech Glasplatte 4 mm Schrauben mit Muttern für das Montageblech Standrohr Schrauben für Standrohr...
-
Page 2: Montage
Schrauben für das Standrohr und ziehen Sie die Schrauben mit dem Inbusschlüssel an.. Arbeitsschritt 3: Befestigung des Montageblechs am Standrohr Benötigte Komponenten: Standrohr, Montageblech, Schrauben mit Muttern Beschreibung: Als erstes bestimmen Sie, wie Sie das SUNNYHEAT Heizpaneel am Standfuß montieren möchten. - Page 3 Drehen Sie die Schrauben von hinten in das Standrohr, sodass die Schraube am Montageblech mit der Mutter befestigt werden kann. Muttern auf die Schrauben fest andrehen. Arbeitsschritt 4: Befestigung des Paneels am Standfuß Benötigte Komponenten: SUNNYHEAT Heizpaneel, Standfuß, Schrauben für Befestigung des Montageblechs mit dem Paneel Beschreibung: Richten Sie das Paneel am Standfuß aus.
- Page 4 Verwenden Sie ein Paneel im Format 60 x 90, 60 x 120 oder 30 x 150 hochkant, achten Sie darauf, dass sich aus Stabilitätsgründen das Paneel nur ca. 5 cm entfernt vom Boden der Glasplatte befindet! Bei der Montageart Quer, achten Sie darauf, dass das Paneel möglichst mittig ausgerichtet ist, um eine sichere Stabilität zu gewährleisten! Verwenden Sie nun die Schrauben für die Befestigung des Paneels, um das Paneel an der Aufhängung des Montageblechs zu befestigen.
- Page 5 Manual SUNNYHEAT Base (Item number 221012) The SUNNYHEAT base is designed for positioning your heating panel. The base is available for all panel formats, without the format 30 x 30. Scope of delivery Anzahl Komponente Mounting plate Glass plate Bolts with nuts for the mounting plate...
- Page 6 Step 3: Mounting the mounting plate on the base pipe Required components: Base pipe, mounting plate, Bolts with nut for the mounting plate Description: First, you decide how you want to mount the SUNNYHEAT heating panel on the mounting plate.
- Page 7 Turn the bolts from behind in the base pipe so that the bolts can be fastened to the mounting plate with the nuts. Tighten the nuts on the bolts. Step 4: Mounting the panel on the base Required components: SUNNYHEAT heating panel, base, bolts for mounting the panel with the base Description: Align the panel with the base.
- Page 8 If you use a panel in the format 60 x 90, 60 x 120 or 30 x 150 upright, be sure that the panel is only about 5 cm away from the bottom of the glass plate, because of the stability! When mounting cross, make sure that the panel is aligned centrally in order to ensure reliable stability! Now use the bolts to mount the panel by the suspension for the panel on the mounting plate.
