  • Page 2     0 Index  Product overview  Family models  Application areas  3.1 ULTRASONIC PORTABLE to NMEA 0183  3.2 ULTRASONIC PORTABLE to NMEA 2000  3.3 ULTRASONIC Wired or ULP to BLE and to NMEA 2000  3.4 Flexible interfaces  3.5 Range Extender  Package content  Functionalities  5.1 POWER  5.2 USB  5.3 NMEA 2000® interface  5.3.1 PGNs  5.3.2 Field programmability of the instance fields  5.3.3 Load Equivalency Number  5.4 NMEA 0183  5.4.1 NMEA 0183 sentences  5.5 WIFI NMEA 0183 server  5.6 BLE  5.7 WIFI‐Access Point  5.8 WIFI‐Station ...

  • Page 3: Product Overview

      1 Product overview:   Congratulations,  you  are  the  owner  of  a  brand  new  NMEA  Connect  Plus.  The  NMEA  Connect Plus (NCP along the document) product line belongs to a family of gateways and  range extenders.  The  NCP  lets  you  connect  any  ultrasonic  wind  meter  (wired  or  Portable)  from  Calypso´s  portfolio to an NMEA 0183 or NMEA 2000 network, and/or extend your Bluetooth and WIFI  signal range.    Moreover, the Bluetooth transmission allows up to two Bluetooth devices to be connected  at  the  same  time,  considering  the  NCP  a  great  solution  to  access  your  wind  data  simultaneously in several Bluetooth tablets, smartphones, smart watches, PCs, etc…  ...
  • Page 4   2 Family models   The high end model of the NCP is a gateway between different interfaces such as NMEA 0183,  NMEA 2000, BLE (Bluetooth Low Energy) and WIFI. The NCP product range is been designed to  yield maximum versatility; the NCP range offers several models to serve a number of different  cases:      BLE  to  NMEA  0183:  It  converts  your  ULTRASONIC  Portable  wind  data  into  NMEA  0183  sentences.  It  also  acts  as  a  BLE  repeater  allowing  you  to  connect  up  to  2  Bluetooth devices to monitor your wind data at the same time.    BLE ...

  • Page 5: Application Areas

      3 Application areas  ULTRASONIC PORTABLE to NMEA 0183  If  you  have  a  Calypso  Ultrasonic  Portable  and  want  to  communicate  to  your  NMEA  0183  network  and  displays,  the  best  option  is  to  use  the  NCP:    BLE  to  NMEA0183  Model.   The NCP will receive the wind data from your Ultrasonic via Bluetooth and translate it  to  NMEA  0183  wind  sentences.  Moreover,  you  can  monitor  the  wind  data  in  your  mobile phone or tablet using up to 2 Bluetooth devices at the same time.  ...
  • Page 6   BLE  NCP  BLE to N2K  N2K  Display  BLE  NMEA 2000 backbone    ULTRASONIC Wired or ULP to BLE and to NMEA 2000  If you have a Calypso Ultrasonic Wired or ULP and want to monitor the wind data in  your NMEA 2000 navigation instruments and also in your BLE devices the NCP ‘Wired  to NMEA2000+BLE’ model is your best option.   The NCP will receive the NMEA 0183 wind sentences from your Ultrasonic via cable  and export it to the NMEA 2000 network.   NCP  NMEA 0183  Wired to BLE+N2K    N2K  Display  NMEA 2000 Backbone      Flexible interfaces  The most versatile option is to use the High End.  This gateway will allow you to  connect any Ultrasonic within Calypso´s range of products to the NCP and convert  the wind data into any of the outputs available (NMEA 0183, NMEA 2000, BLE).           ...
  • Page 7   This model selects the first data stream that comes in (detects BLE and connects, or  detects a wired data stream and connects) is the one that stays it to all output  interfaces (NMEA 0183, NMEA 2000, BLE, or WIFI).  The input data will be broadcasted across all output interfaces.     BLE    NCP  Full  NMEA 0183  N2k  Display  NMEA 0183  N0183 Display NMEA 2000 Backbone      Range Extender  Reaching longer distances is possible when using two NCP`s connected to each other  via WIFI. Thus one of them receives the wind data via NMEA 0183 sentences or BLE  signal and replicates the information via WIFI.  The other NCP receives the  information via WIFI and translates it to the desired output.  Below you can find some examples when using two NCPs.    Bluetooth to NMEA 0183 Range Extender:  When using a Bluetooth Ultrasonic wind meter you can monitor wind data into your  NMEA0183 display from far away. Having two NCPs connected among them via WIFI,  would replicate the wind data from your Bluetooth ultrasonic wind meter reaching  longer distances.  The reached distance will vary on the number of gateways you  want to place.                ...
  • Page 8   BLE‐50m  N0183  Display  WIFI‐ 100m  NMEA 0183 network    BLE  NCP  NCP    BLE to N0183+WIFI   BLE to N0183+WIFI     NMEA 0183 to NMEA 2000 Range Extender:   When using a Wired Ultrasonic wind meter you can monitor wind data into your  NMEA0183 display from far away and output NMEA2000 PGNs. Having two NCPs  connected among them via WIFI, would replicate the wind data from your wired  ultrasonic wind meter reaching longer distances.  The reached distance will vary on  the number of gateways you want to place.  NMEA 0183  NCP    Wired to N2K+BLE+WIFI WIFI‐ 100m  NCP  Wired to N2K+BLE +WIFI  N2K  Display      NMEA 2000 Backbone            NMEA 0183 to NMEA 0183 Range Extender:      ...
  • Page 9   When using a Wired Ultrasonic wind meter you can monitor wind data into your  NMEA0183 display from far away. Having two NCPs connected among them via WIFI,  would replicate the wind data from your wired ultrasonic wind meter reaching longer  distances.  The reached distance will vary on the number of gateways you want to  place.  NMEA 0183  NCP  NMEA 0183 Network    BLE to N0183+WIFI WIFI‐ 100m  N0183  Display    NCP  Wired  to N2K+BLE +WIFI  BLE                                       ...

  • Page 10: Package Content

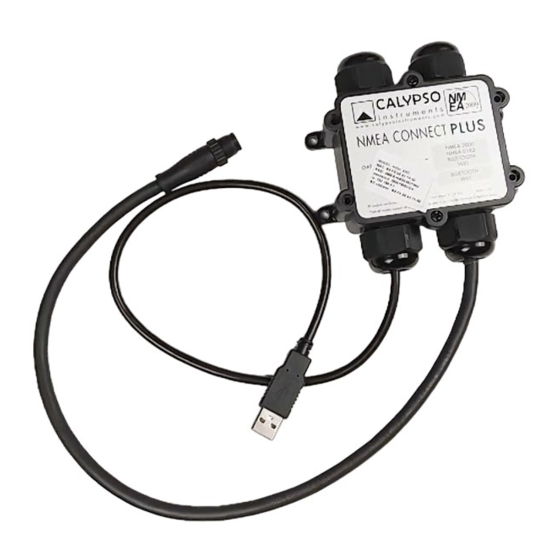

      4 Package content   NMEA Connect Plus    Wifi Access Point SSID and password, Bluetooth Device Address (BD_ADDR), printed on  a label inside the black gateway.     Quick  Reference  Manual  is  printed  on  the  package,  latest  version  available  to  download at www.calypsoinstruments.com    *Note:  NCP  needs  some  accessories  for  functioning.  These  accessories  can  be  purchased  on  our  website  at  www.calypsoinstruments.com  .We  remain  at  your  disposal for any other inquiry.   ...
  • Page 11   Also wind data received via BLE or through the Wi‐Fi‐Repeater is converted into  NMEA 2000 protocol and transferred to an NMEA 2000 network.  When connected to the NMEA 2000 backbone, the NCP receives its power from it. A  correct powered and terminated NMEA 2000 network is required before using this  interface.   When the NCP is used on a NMEA 2000 network, the NCP backbone cable with end  free wires should be connected through the unit (follow the instructions in section  6.2).  To connect the NCP to the NMEA 2000 network, you should connect the drop cable  male connector to the female connector of the NMEA 2000 backbone (note: the key  in the male connector and the keyway on the female connector). Make sure the  cable is connected securely and that  the collar on the cable connector is tightened  firmly.   5.3.1 PGNs  Wind data is sent using the PGN 130306.   The following table shows the NMEA 2000 PGNs supported.       NMEA 2000 Parameter Group Numbers (PGNs)  Transmission  PGN #  PGN Name    59392  ISO Acknowledgment    60928  ISO Addess Claim    60416  ISO Transport Protocol, Connection Management    126208  NMEA Acknowledment Group Function    126464  PGN List (Transmit and Receive)   ...
  • Page 12     65240  ISO Commanded Address    126208  NMEA Request/Command Group Function  5.3.2 Field programmability of the instance fields  NCP  support  field  programmability  of  all  the  system  and  device  instances  fields  within NAME entity.  This can be done with PGN 126208 Command Group Function.  5.3.3 Load Equivalency Number  Low power – 126mA at 12 VDC (3 LEN) from NMEA 2000 bus.   NMEA 0183  The NMEA Connect Plus  has two RS485 interfaces to be used as NMEA 0183 ports,  whereby two wires are used to transmit the NMEA data.   Both baud rate 4800 and 38400 bauds can be used. The default value is 4800 bauds  but it can be changed via the Webserver.  The NMEA0183 ports can be configured either as input or output (Only one port can  be configured as input). By default, Port 1 is configured as input and Port 2 as output.  The NMEA0183 port, receives wind data from the ULTRASONIC wired and exports it  to an NMEA 2000 network and Bluetooth interface. Moreover, it can also send wind  data via WIFI when used as WIFI repeater.   When  the  NCP  is  used  on  a  NMEA  0183  network,  the  cable  with  end  free  wires  should be connected through the unit (follow the instructions in section 6.3). ...

  • Page 13: Wifi-Access Point

      BLE   The NCP is able to receive wind data from an ULTRASONIC Portable or ULTRASONIC  Wired  BLE  and  convert  it  into  NMEA  0183  sentences  and  NMEA  2000  PGNs.  It  also  repeats/replicates same wind data via Bluetooth.   When the unit receives data from several BLE sources, the first one to receive data  from, will be the selected wind source to broadcast.   If  you  want  to  select  the  BLE  data  source  you  have  to  configure  its  BD_ADDR  via  webserver (look up section 7.1)  Up  to  two  Bluetooth  devices  can  be  connected  at  the  same  time  to  the  same  ultrasonic.  ...

  • Page 14: Installation

      WIFI‐Repeater (Pending to be implemented)  NCP models including the WIFI interface can act as a WIFI‐Repeater in order to reach  longer distances.  To reach such distances you need two NMEA Connect Plus devices with WIFI. A WIFI  peer to peer connection is created between them. The first NCP (transmitter) will  take the wind data from the selected input interface (depending on the model) and  will transmit it via WIFI to the second NCP (receiver). This one will export the  received data into the selected output interfaces (NMEA 0183, NMEA 2000 or BLE).    6 Installation  Before you start the installation make sure all power sources are off!  To connect a cable to the NCP internal interface follow the steps below:  1. Remove the screws to open the NMEA Connect Plus gateway. The connectors are in the  position as the following image shows.  CAN  USB  Connector  Connector  RS‐485 Connector  and Power      2. Loosen the holder to introduce the cable inside and pass the cable through the hole.  3. Connect  the  wires  in  the  correct  position  according  to  the  information  given  in  the  following sections. To put the wire into the connector, push with your finger or with a ...
  • Page 15       4. Close the gateway and tighten the holder in order to fix the cable.      5. Attach the NMEA Connect Plus securely to the vessel.  6. When  all  wires  are  connected  and  the  gateway  is  closed  connect  the  cables  to  your  network and power them if necessary (when using an NMEA2000 network the NCP will  be powered through the NMEA 2000 cable. No additional power is needed)  Connect USB interface  Identify the USB connector and put the wires in the correct position.    The USB signals and colour code are shown in the following table:  Name   Colour  Description           ...
  • Page 16   Vbus  Red   +5V  D‐  White  Data ‐  D+  Green  Data +  GND  Black  Ground    Connect NMEA 2000 interface  Identify the CAN connector. The wires of the NMEA 2000 cable should be connected  to this connector.    The following table shows the signals of an NMEA 2000 cable, their recommended  colour codes and the correct position in the CAN connector.  Name   Pair  Colour  CAN Connector  Shield  Drain  bare   Not connected  NET‐S  Power  Red   +12V  NET‐C  Power  Black   GND  NET‐H  signal  White  CAN H  NET‐L ...
  • Page 17   Connect NMEA 0183 interface  Identify the RS‐485 and Power connector. You must connect your NMEA 0183 wires  to the RS485 ports.  RS‐485  RS‐485  POWER  PORT 1  PORT 2  To connect the ULTRASONIC Wired use the colour codes shown in the table below.  Wired Standar/Wired  ULP  RS485 Connector  BLE/Wired WIFI  NMEA OUT B/ ‐  NMEA OUT A/+   RS485 +  NMEA OUT A/+  NMEA OUT B/ ‐   RS458  ‐  GND  GND   RS485 GND      ULP  ULTRASONIC WIRED    To connect a NMEA 0183 instrument to the NCP NMEA 0183 output, follow next  table.   ULP  RS485 Connector  NMEA OUT A/+   RS485 +  NMEA OUT B/ ‐   RS458  ‐  GND   RS485 GND       ...
  • Page 18     Earlier  versions  of  NMEA  0183  (before  V2.0)  used  slightly  different  connection  methods  and  signals  levels.  The  instruments  had  just  one  ‘NMEA’  data  line  (‘Tx’  or  ‘Out’)  and  used  the  ground  as  the  other  line.  It  is  possible  to  connect    an  old  type  single‐ended system by connecting the NMEA +/A output from the unit to the ‘Rx/In’ ...
  • Page 19     Click the Configuration page to open it:           ...
  • Page 20       Important: after making any change along the configuration you must click the SAVE button  and then reset the device.  WIFI STATION CONFIGURATION, and IP CONFIGURATION  The NCP can be configured as Wi‐Fi Station to connect your network Access Point.   To configure it you have to introduce the Wi‐Fi SSID and password of your Access  Point. Also you should assign a manual IP configuration.           ...
  • Page 21     After changing the configuration you must click the SAVE button and then reset the  device.    BLE CONFIGURATION  In this section you can select which BLE device you want to connect with. You should  introduce the MAC address with the following format:      After changing the configuration you must click the SAVE button and then reset the  device Then the following page will appear:           ...
  • Page 22       In the case no MAC is configured, the NMEA Connect Plus will connect the first  ULTRASONIC BLE device detected.  NMEA 0183 CONFIGURATION  In this section you can configure each NMEA 0183 port as input or output; also you  can select the Baudrate.  In models with Wi‐Fi, you can configure here the Wi‐Fi TCP port you want to use as  NMEA 0183 Wi‐Fi server Port.    Make sure that there are no two ports configured as inputs.  After changing the configuration you must click the SAVE button and then reset the  device. Then the following page will appear:           ...

  • Page 23: Technical Specifications

          8 Technical specifications    Certifications:  NMEA 2000 Certification  Level A  RF certification   FCC/CE‐RED/SRRC/TELEC  Wi‐Fi certification   Wi‐Fi Alliance  Bluetooth certification   BQB    Electrical:  Parameter  Value  Comment  Power from Vcc Input   9‐24 V    Power from USB   5 V <200 mA    Power from NMEA 2000  9‐16V    Power Consumption  150mA    Reverse Polarity Protection  Yes      USB:  Parameter  Value  Comment  Data interface ...
  • Page 24   USB Supported Signals  D+, D‐, +5V, GND    USB  Auxiliary Power  +5 V <200 mA      NMEA 0183:  Parameter  Value  Comment  Data Interface  2x RS‐485 port (isolated).  Phoenix contact pitch 3.5mm,  1.5mm2 max, push‐in 45º.  Termination resistor configurable  Baudrate  4800/38400 (8N1) bauds      NMEA 2000:  Parameter  Value  Comment  Data Interface  CAN‐BUS port (isolated)  Phoenix contact pitch 3.5mm,  1.5mm2 max, push‐in 45º  Load Equivalence Number (LEN)  3      Bluetooth:  Parameter  Value  Comment    Protocol Bluetooth Low Energy4.2   ...

  • Page 25: Firmware Upgrade

      2.4 GHz 2.5 GHz   Frequency range    Range  100 m (open space)    Security  WPA/WPA2/WEP      Mechanical:  Parameter  Value  Comment  Size  93.3mm x 112.54mm x 35.30mm    (LxWxH)  Weight  100gr.    Housing Material   Policarbonate 94V‐2    Cable Diameter  4 holders (4‐8mm & 8‐12mm &    10‐14mm)  Housing Cert  TUV ,CE,ROHS      Environmental  Parameter  Value  Comment ...
