SCN Sensors
1
3
2
4
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
22500
DC:
1029 BOI 0009
SN:
00110AE5
Item:
xxxxx WIDE
DC:
xxxx xxx xxxx
SN:
xxxxxxxx
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Item:
22500
Item:
22500
DC:
1029 BOI 0009
DC:
1029 BOI 0009
SN:
00110AE5
SN:
00110AE5
Advertisement
Table of Contents
Related Manuals for Digital Lumens SCN Series
Summary of Contents for Digital Lumens SCN Series

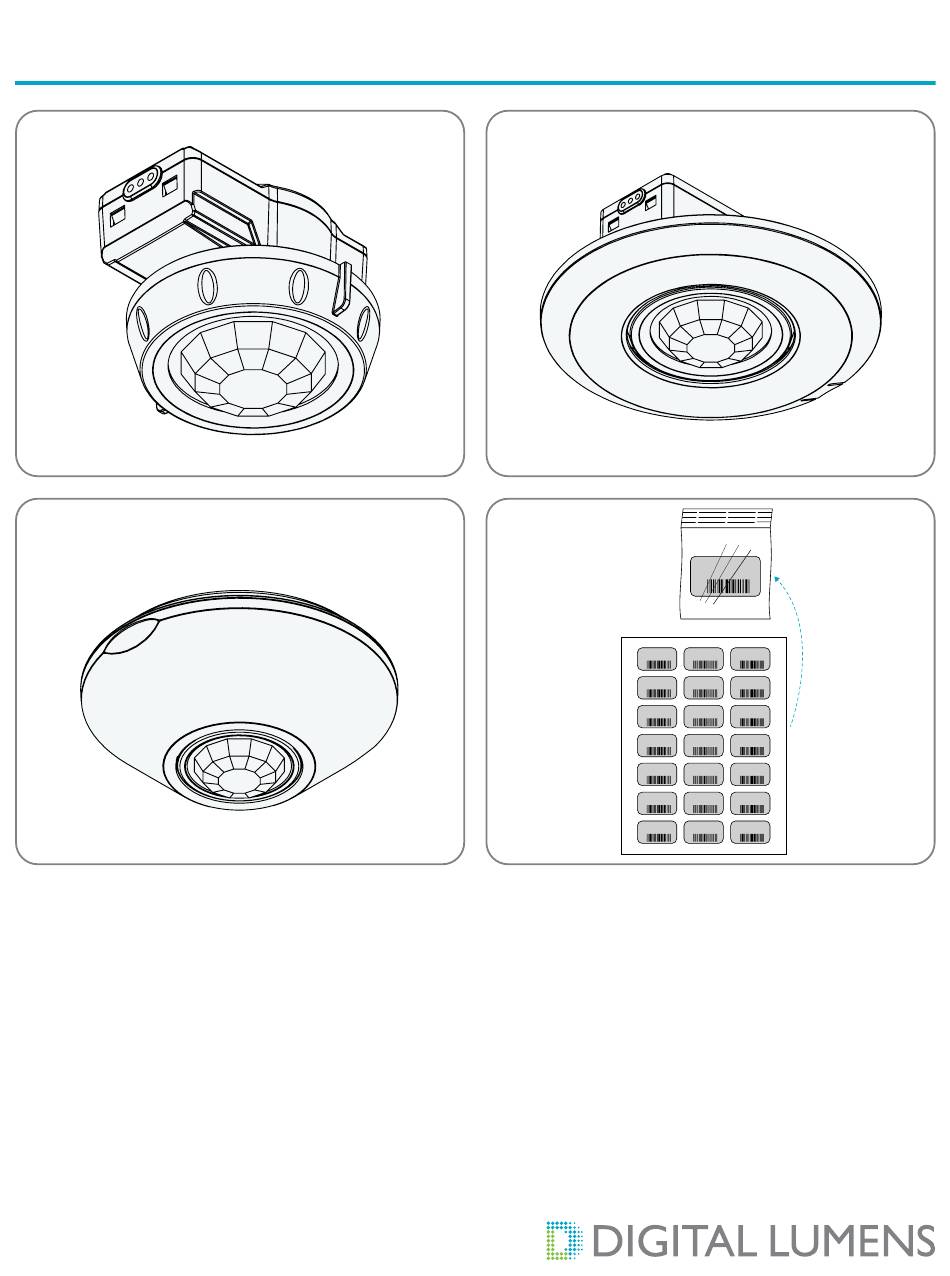

- Page 1 SCN Sensors Item: xxxxx WIDE xxxx xxx xxxx xxxxxxxx Item: 22500 Item: 22500 Item: 22500 1029 BOI 0009 1029 BOI 0009 1029 BOI 0009 00110AE5 00110AE5 00110AE5 Item: 22500 Item: 22500 Item: 22500 1029 BOI 0009 1029 BOI 0009 1029 BOI 0009 00110AE5 00110AE5 00110AE5...
