Studio Italia Design KELLY TA2 Mounting Instructions

KELLY TA2
Standing Large Sphere
220-240V 50/60 Hz
4x max 46W eco C
4x max 23W CFL compact (E27)
4x max C lassic A60 LED
Disinserire la tensione prima di operare sull'apparecchio.
ISTRUZIONI DI MONTAGGIO
1) Dopo aver aperto la scatola contenente il paralume
traforato togliere il diffusore in vetro [D] e riporlo in
un posto sicuro per evitare di romperlo (Fig.1).
2) Estrarre dalla scatola il tampone in polistirolo ed
appoggiarlo rovesciato su di una superfice piana per
poterlo poi usare come base d'appoggio per la
lampada.
3) Estrarre il diffusore traforato dall'imballo ed
appoggiarlo sul tampone di polistirolo con la parte
piatta rivolata verso l'alto (Fig.2).
4) Estrarre dalla seconda scatola la parte elettrica della
lampada. Rimuovere la vite esagonale [Y] usando la
chiave fornita in dotazione e sollevare la cupola [M]
(Fig.3).
5) Inserire le lampadine nei portalampade.
6) Appoggiare il vetro [D] nell'apposita sede [S] (Fig.2)
sul diffusore traforato.
7) Inserire l'anello [H] e posizionare la struttura
portalampade [T] sul diffusore traforato e bloccarla
avvitando i finalini [R]. Avvitare i grani filettati [P]
per bloccare il vetro [D]. Riposizionare la cupola [M]
nella sua sede (Fig.2).
8) Posizionare la base [B] sulla cupola e bloccarla
riavvitando la vite esagonale [Y]. Posizionare quindi
la lampada nel luogo desiderato usando la base [B]
come punto d'appoggio(Fig.3).
9) Attaccare la spina alla presa di corrente.
Accendere/Spegnere tramite l'interruttore sul cavo.
Garanzie
La Studio Italia Design garantisce i suoi prodotti essere privi da difetti di materiale e di lavorazione per la durata di un anno dalla consegna. Durante tale
periodo la Studio Italia Design riparerà o sostituirà, a sua discrezione, i prodotti che hanno dato prova di difetto.
Questa garanzia non è applicata a danni risultanti dall'incidente , alterazione, manomissione, abuso e negligenza.
Questa garanzia non è applicata alle lampadine, che non sono prodotti fatti dalla Studio Italia Design e fornite dalla Studio Italia Design solo come una
comodità.
www.studioitaliadesign.com / info@studioitaliadesign.com / Via Pialoi, 32, 30020, Marcon, Venezia, ITALY
lassic A60 (E27)
(E27)
Le operazioni indicate devono essere eseguite da personale qualificato
M
V
B
Conservare le istruzioni per una manutenzione futura
-
Italiano
17.07.13_00

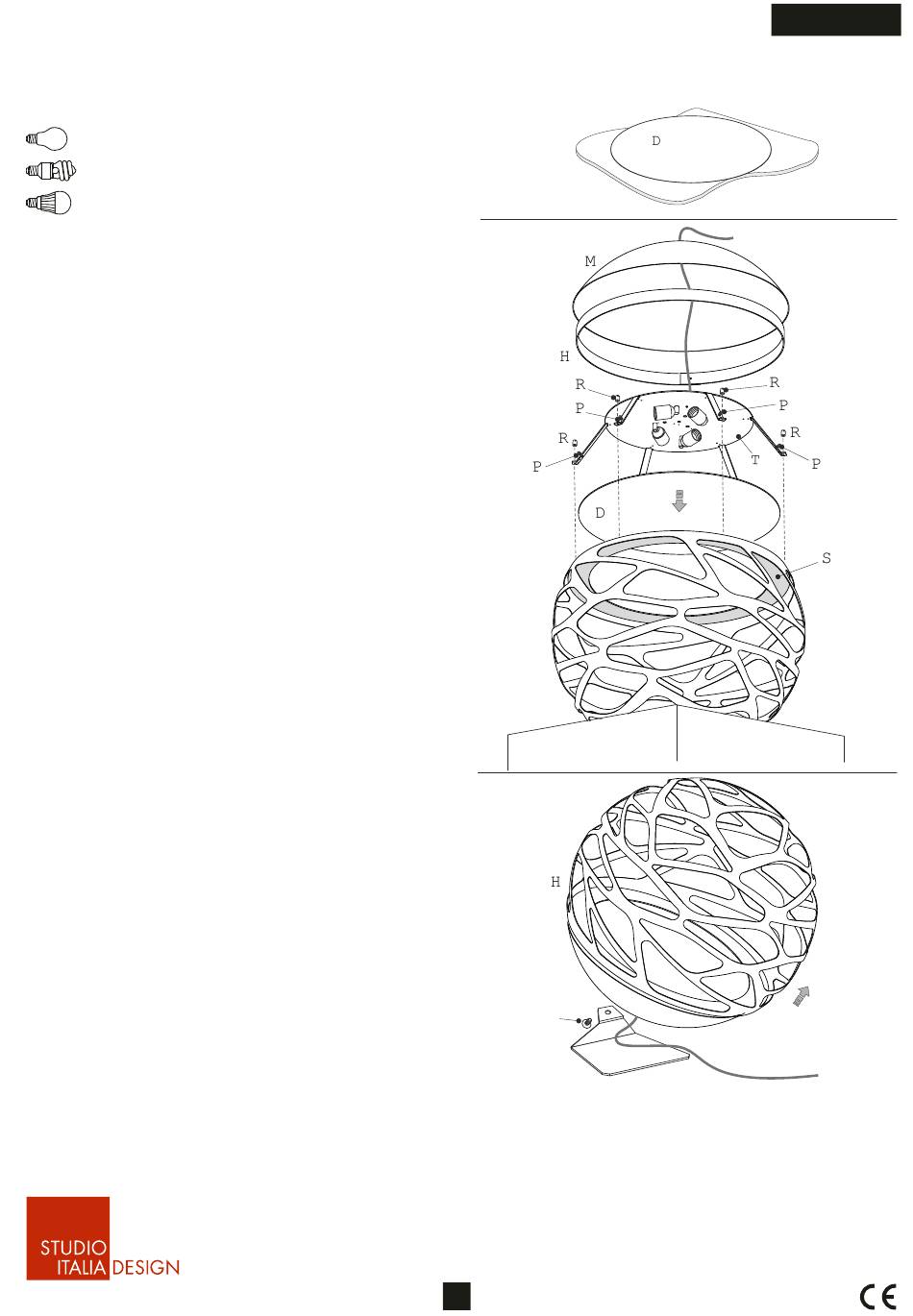

Fig.1
