Studio Italia Design INPIANO AP3-PL3 Mounting Instructions

INPIANO AP3-PL3
Max 2x54W Lumilux T5 HO (G5) 230V 50/60Hz
Disinserire la tensione prima di operare sull'apparecchio.
ISTRUZIONI DI MONTAGGIO
Per una corretta installazione considerare
che l'apparecchio deve essere installato
posizionando il gancio di bloccaggio
secondo il verso indicato nello schema la lato
(Fig.0)

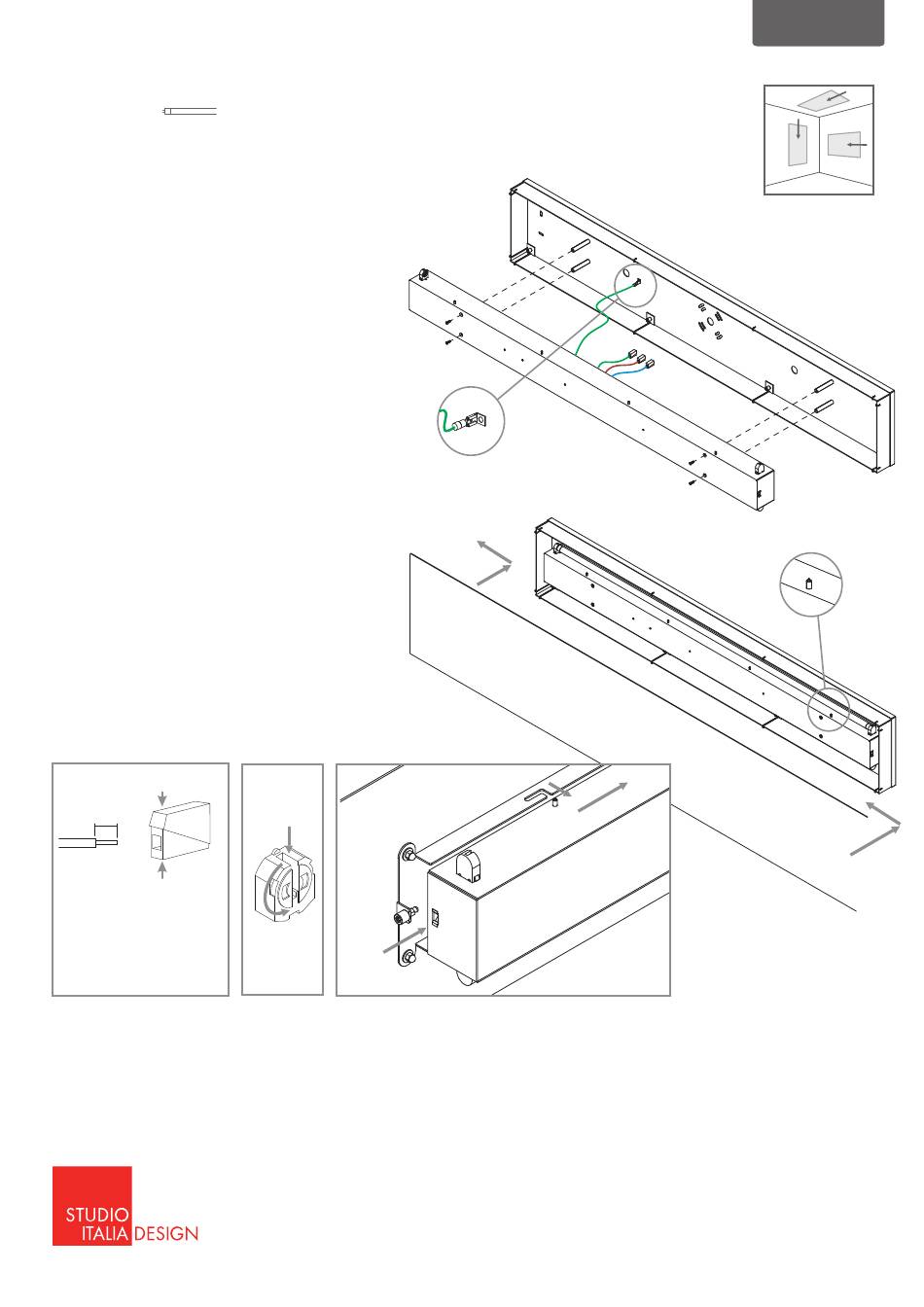

1) Sganciare la montatura [C] dalla staffa [A]
svitando le viti [D] indicate (Fig.1)
2) Scollegare il faston [E] per agevolare le
operazioni.
3) Fissare la staffa a muro [A].
4) Collegare i cavi di alimentazione ai morsetti
[B] (Fig.3) e ricollegare il faston [E]
5) Bloccare la montatura [C] alla staffa a muro
[A] con le viti [D] (Fig.1 e 2)
6) Inserire le lampadine sui portalampadine
(Fig.4) come indicato.
7) Agganciare lo schermo [F] alla montatura
[C] facendo slittare le guide [G] sui perni
[L] come indicato in Fig.5. Lo schermo [F]
risulta correttamente agganciato quando il
gancio di bloccaggio [H] é completamente
inserito nella molla [M]
9 - 11 mm
Sguainare il cavo 9 - 11 mm.
Premendo il morsetto come
indicato inserire il cavo fino in
fondo e poi rilasciare.
Fig.3
Conservare le istruzioni per una manutenzione futura.
