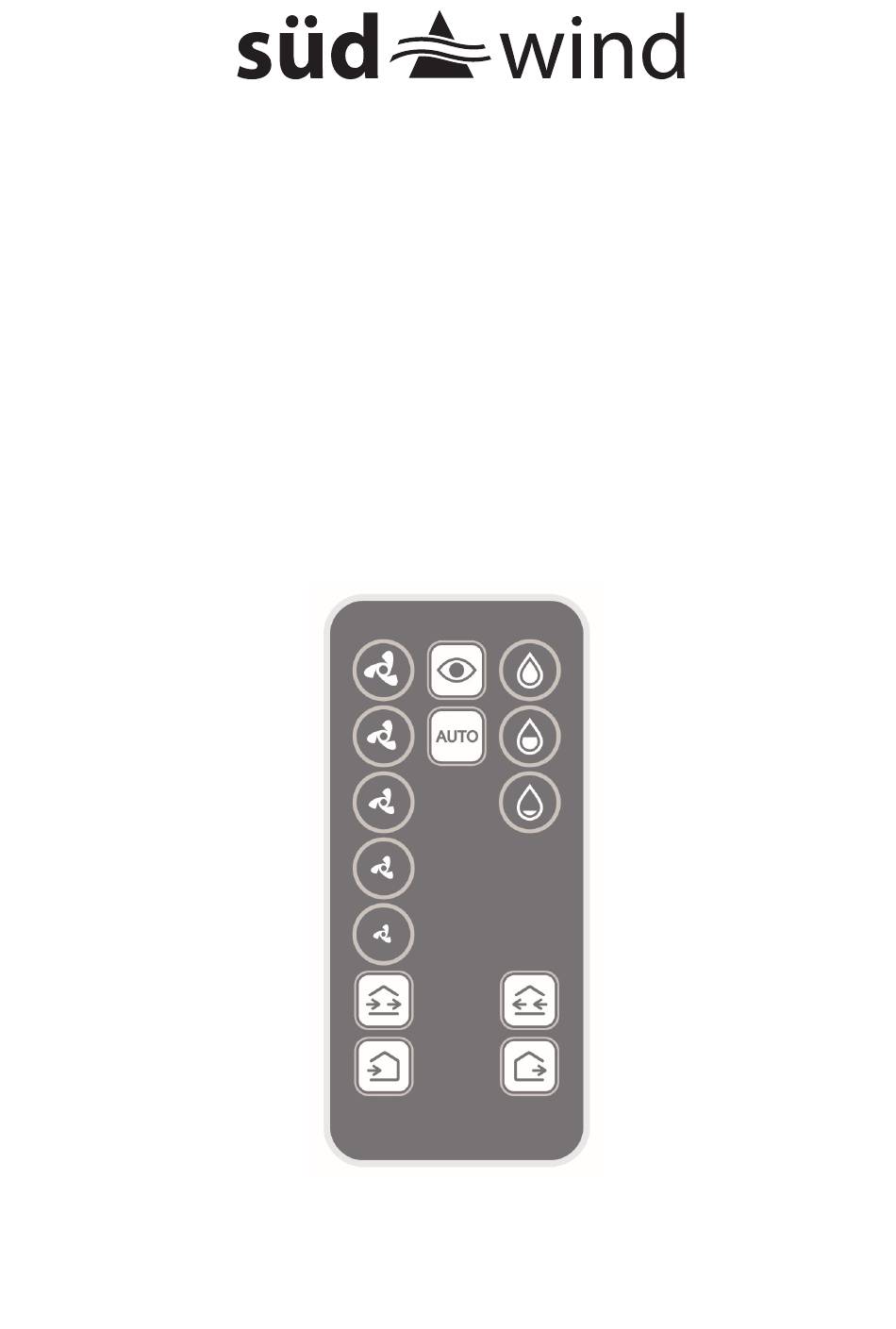

- Page 1 BEDIENUNGSANLEITUNG FERNBEDIENUNGAMBIENTIKA ADVANCED / WIRELESS ISTRUZIONI D’USO TELECOMANDO AMBIENTIKA ADVANCED / WIRELESS INSTRUCTIONS FOR USE AMBIENTIKA REMOTE CONTROLLER ADVANCED / WIRELESS ...
- Page 2 BEDIENUNGSANLEITUNG FERNBEDIENUNGAMBIENTIKA ADVANCED / WIRELESS ENTFERNUNG DER SCHUTZFOLIE Um die Fernbedienung benutzen zu können, muss zunächst – wie im Schaubild dargestellt – die Schutzfolie abgezogen werden. BEDIENUNGSFUNKTIONEN Überwachungsfunktion Automatikmodus Geschwindigkeits-Auswahl Feuchtigkeitssensor (Hygrostat) Luftfluss-Steuerung Zuluftmodus Abluftmodus ANLEITUNG FÜR DIE EINZELNEN FUNKTIONEN S – Überwachungsfunktion (Ruhemodus) Drückt man die ÜBERWACHUNGS-Taste, verharrt das Gerät bei geschlossenem Abdeckgitter im Ruhemodus.
- Page 3 A – Automatikmodus Der Automatikmodus regelt das Gerät so, dass dieses abwechselnd je 70 Sekunden lang Frischluft an- und verbrauchte Luft absaugt, und zwar bei mittlerer Geschwindigkeit. Drückt man die Taste AUTO überprüft das Gerät die Werte aller aktiven Sensoren (Dämmersensor, Luftfeuchtigkeit, CO2, falls vorhanden). Sollte einer dieser Werte über der voreingestellten Grenze liegen, saugt das Gerät bei maximaler Geschwindigkeit die verbrauchte Luft aus dem Zimmer ab, bis der Wert wieder unter die Grenze sinkt.
- Page 4 Achtung: Nach dem ersten Einschalten tariert sich das Gerät automatisch aus. Es ist möglich, dass sich während dieses automatischen Prozesses die Funktion „ABSAUGEN“ aktiviert, um die Feuchtigkeit im Raum auf ein Niveau zu bringen, das ein automatisches Austarieren erlaubt. F – Luftfluss-Steuerung (aktivierbar, wenn mindestens zwei Geräte in Serie geschaltet sind) Drückt man die Taste zur LUFTFLUSS-STEUERUNG, führen die Geräte ein gleichzeitiges An- bzw.
- Page 5 KONFIGURATION DER GERÄTE DES MODELLS WIRELESS In diesem Abschnitt wird der Modus beschrieben, wie mehrere Geräte des Modells WIRELESS untereinander konfiguriert werden können. Um zu vermeiden, dass Geräte untereinander kommunizieren, die nicht zur selben Anlage gehören, muss ein einheitlicher Code geschaffen werden. Nur so wird garantiert, dass die zusammengehörenden Geräte untereinander kommunizieren und nicht mit Anlagen in der Nähe.
-
Page 6: Reset-Funktion
Notieren Sie sich hier den Code Ihrer Anlage Taste 1 Taste 2 Taste 3 Taste 4 Taste 5 Taste 6 Taste 7 Taste 8 RESET-FUNKTION In diesem Abschnitt wird erläutert, wie ein Reset eines Gerätes durchgeführt werden kann. Ein Reset setzt alle Einstellungen im Gerät auf die Werkseinstellungen zurück. Wird ein Gerät eingeschaltet (außer beim ersten Mal), leuchtet die rote LED-Leuchte 10 Sekunden lang. - Page 7 ISTRUZIONI D’USO TELECOMANDO AMBIENTIKA ADVANCED / WIRELESS RIMOZIONE ETICHETTA PROTETTIVA Per poter utilizzare il telecomando, rimuovere, come illustrato di seguito, l’etichetta protettiva. LISTA COMANDI Funzione sorveglianza Modalità automatica Selezione velocità Selezione soglia umidità relativa Direzione flusso aria Funzione immissione aria Funzione estrazione aria ISTRUZIONI COMANDI S – Funzione sorveglianza (modalità riposo) Premendo il pulsante "SORVEGLIANZA", il prodotto rimane in modalità riposo con la serranda chiusa ma con i sensori attivi. Nel caso i parametri come umidità o CO2 (opzionale) dovessero eccedere rispetto a quanto impostato, il prodotto parte ...
- Page 8 Riscontro : Impulso luminoso all’attivazione della modalità Impulso Bianco/Rosso Impulso luminoso periodico (ogni 1 min.) modalità attiva Nessuno Impulso luminoso costante valore Extra‐Soglia Rosso V – Selezione velocità Premendo i comandi di “SELEZIONE DELLA VELOCITÀ” il prodotto entra nella modalità manuale permettendo di definire la velocità desiderata mantenendo il funzionamento di 70 secondi in estrazione e 70 secondi in immissione aria. In caso di più unità, tutti i prodotti lavorano alla velocità selezionata. Attenzione: nella modalità manuale i sensori non sono attivi. Riscontro: Impulso luminoso all’attivazione della velocità 1 1 Bianco Impulso luminoso all’attivazione della velocità 2 2 Bianchi Impulso luminoso all’attivazione della velocità 3 3 Bianchi Impulso luminoso all’attivazione della velocità 4 (solo versione Wireless) 4 Bianchi Impulso luminoso all’attivazione della velocità 5 (solo versione Wireless) 5 Bianchi H – Selezione soglia umidità relativa E’ possibile variare la soglia di intervento dell’igrostato per adattare il valore al tipo di ambiente in cui viene installato. Superato il valore di umidità relativa impostato, il prodotto estrae aria continuamente alla velocità massima fino a che l'umidità relativa rilevata ritorna inferiore al valore impostato. In caso di più unità, tutti i prodotti estraggono aria fino al raggiungimento della soglia ...
- Page 9 1 Rosso / 3sec. / 1 Rosso ||| Impulso luminoso all’attivazione della modalità. Rosso Impulso luminoso periodico (ogni 1 min.) modalità attiva E – Funzione estrazione aria Premendo il pulsante "FUNZIONE ESTRAZIONE ARIA" il prodotto estrae aria. In caso di più unità, tutti i prodotti estraggono aria contemporaneamente fino a nuovo comando da parte dell'utente. Attenzione: in questa funzione i sensori non sono attivi. Riscontro : 1 Rosso / 3sec. / 1 Rosso ||| Impulso luminoso all’attivazione della modalità. Rosso Impulso luminoso periodico (ogni 1 min.) modalità attiva RESET ALLARME FILTRO Ogni 2000 ore di funzionamento il prodotto interrompe il suo lavoro e l’indicatore luminoso posto in basso a destra emetterà un segnale luminoso rosso continuo. Procedere con la pulizia dei filtri e la reinstallazione dell’unità principale, come specificato nel manuale del prodotto. Per resettare il conteggio ore all’interno del prodotto, premere la sequenza di tasti sotto riportata (riferirsi all’immagine del telecomando a pag. 1): ...
- Page 10 *MASTER: E’ il prodotto che gestisce tutti gli altri a cascata ed è l’unico comandabile tramite telecomando. ** SLAVE OPPOSTO A MASTER: Il prodotto viene comandato totalmente dal master, in modalità automatica questo prodotto funzionerà inversamente al master quindi immetterà aria quando il master estrae e viceversa. *** SLAVE UGUALE A MASTER: Il prodotto viene comandato totalmente dal master, in modalità automatica questo prodotto funzionerà come il master quindi immetterà aria quando il master immette e viceversa. INSERITE QUI IL CODICE DEL VOSTRO IMPIANTO TASTO 1 TASTO 2 TASTO 3 ...

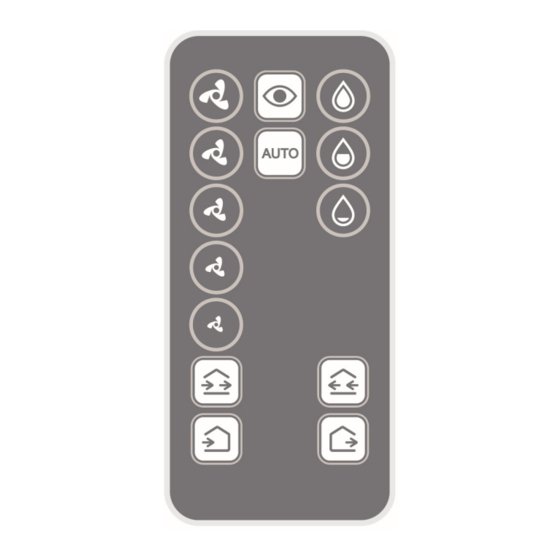

- Page 11 INSTRUCTIONS FOR USE AMBIENTIKA REMOTE CONTROLLER ADVANCED / WIRELESS PROTECTIVE LABEL REMOVAL To use the remote controller, remove the protective label, as illustrated below. LIST OF COMMANDS Surveillance function Automatic mode Speed selection Relative humidity threshold selection Air flow direction...
- Page 12 A - Automatic mode The automatic mode provides operation of 70-second air extraction and 70-second air intake at the average speed. After pressing the "AUTO" button, the product carries out the systematic check of active sensors (crepuscular, humidistat, and CO2 if present); in case of values beyond the preset threshold, the product extracts the air from the room at full speed until the threshold value is restored.
- Page 13 Attention: At first power, the product performs automatic adjustment of the hydrostat. It is possible that during this process the "EXTRACTION" function gets activated in order to bring the room humidity to the level necessary to the automatic adjustment itself. F - Air flow direction (the function can be activated if there are at least 2 or more paired products) On pressing the "AIR FLOW DIRECTION"...
- Page 14 CONFIGURATION OF PRODUCTS IN THE WIRELESS VERSION This paragraph describes the steps necessary to set up the Wireless version products in conformity with one another. In order to avoid problems of communication between products that are not part of the same installation, it is necessary to create a unique coding system so that the products can communicate only with each other, and not with adjacent units.
- Page 15 ENTER HERE THE CODE OF YOUR INSTALLATION KEY 1 KEY 2 KEY 3 KEY 4 KEY 5 KEY 6 KEY 7 KEY 8 RESET OF THE PRODUCT This paragraph describes the steps necessary to reset the product, bringing it to the default configuration. On every product activation (except the first one), the red LED of the product will remain on steady for 10 seconds;...
- Page 16 Via Artigiani, 14 - 39057 Appiano (Bz) ITALY info@suedwind.it www.suedwind.it...
