Luminext GW1 Installation Instruction

Versie: 1.4
Datum: 16-06-2020

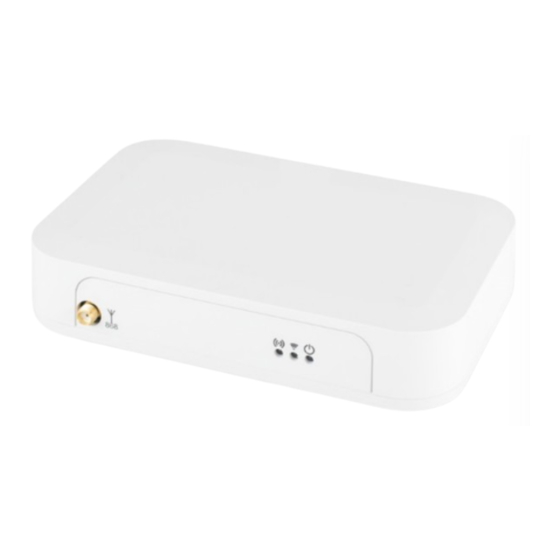

De Luminext Gateway GW1 (hierna te noemen: Gateway) is een onderdeel van het Luminext
programma voor dynamisch dimbare verlichting met beheer op afstand. De Gateway heeft een relais
contact waarmee externe belastingen geschakeld kunnen worden. De Gateway kan met de
bijbehorende 868 MHz en GSM antennes in een IP65 behuizing geplaatst worden. De Gateway vormt
automatisch een draadloos sensor/control netwerk met de aanwezige OLC300S lamp controllers.
Veiligheid
•
De installatie en onderhoud moet worden uitgevoerd door een gekwalificeerde medewerker.
•
Volg de onderstaande installatie-instructies strikt op om gevaar en schade aan de Gateway te
voorkomen.
•
Onderbreek de voedingsspanning voor installatie, inspectie of verwijderen van de Gateway. De
spanningen aan de primaire zijde van de Gateway zijn niet aanraakveilig.
•
Gebruik de Gateway niet als deze is beschadigd.
•
Zet nooit spanning op de Gateway zonder dat de bijbehorende antenne (Luminext artikel #
40.20.300) op de juiste wijze is aangesloten.
•
De elektrische installatie moet voldoen aan de nationale regelgeving en relevante standaarden.
•
De installatie waarop de Gateway wordt aangesloten moet voorzien zijn van een mogelijkheid om
de spanning te onderbreken.
•
De netspanningsaansluiting van de Gateway dient voorzien te zijn van een smeltzekering van 2A.
•
De Gateway dient in een IP65 geclassificeerde ruimte geplaatst te worden.
Meer informatie: neem contact op met de leverancier
Luminext BV | Velperengh 2b | 3941BZ Doorn | Nederland | +31(0)343 420257 | support@luminext.eu |
www.luminext.eu
© Luminext BV 2020
INSTALLATIE-INSTRUCTIE: Luminext Gateway GW1
1
