Otto Bock MagnoFlex 6A40 Instructions For Use Manual

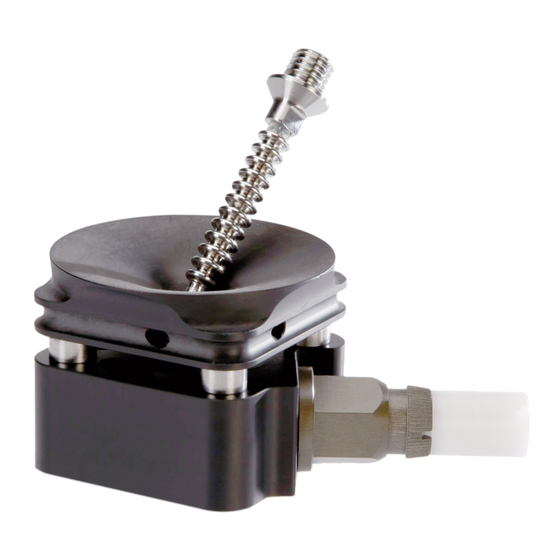

Shuttle lock with a flexible pin and a magnet integrated in the housing
