INSTRUKCJA OBSŁUGI
PL
OPRAWA LED BEZPRZEWODOWA LD-IRUSB-53, LD-PIRUSB-53 COM
GTV POLAND Sp. z o.o. Sp.k. nie ponosi odpowiedzialności za szkody wynikłe na skutek nieprawidłowego montażu, zasto-
sowania nieodpowiednich elementów, zmian technicznych w urządzeniu oraz nieprzestrzegania niniejszej instrukcji.
PRZECZYTAJ PRZED PRZYSTĄPIENIEM DO MONTAŻU:
• Oprawa jest zasilana napięciem 5V DC.
• Ładować akumulator minimum raz w miesiącu lub gdy lampka zacznie migać
• Montaż wykonać zgodnie z instrukcją.
• Do czyszczenia używać tylko i wyłącznie delikatne suche tkaniny, nie używać środków chemicznych.
OPIS MONTAŻU:
• Wyciągnąć delikatnie oprawę z opakowania.
• Podłączyć oprawę do portu USB komputera lub ładowarki USB – zapali się niebieska kontrolka ładowania rys. 1
• Po zgaśnięciu niebieskiej kontrolki lampka jest gotowa do użycia
• Zamontować lampkę przy pomocy kapsla magnetycznego mocowanego wkrętem lub taśmą samoprzylepną
rys. 2 w takim miejscu aby czujnik działał prawidłowo
• Włączyć tryb pracy w zależności od potrzeb rys. 3
DANE TECHNICZNE:
• Zasilanie: 5VDC
• Pobór mocy podczas ładowania: max15W
• Maksymalne obciążenie ładowarki USB: 2A
• Moc lampki: 1W
• Akumulator Li-ion 4,2V
• Klasa ochronności: III
• Stopień ochrony: IP 20
• Kąt rozsyłu światła: >120°
• Barwa światła: 4000K
• Strumień świetlny: 40-50lm
• Wskaźnik oddawania barw: CRI >80
• Trwałość: 30 000 h
• Praca w temperaturze : -20°C do + 40°C
• Czujnik IR zasięg 4,7cm - rys. 4 / Czujnik PIR zasięg max 3m/60⁰ - rys. 5
UWAGA: Oprawa LD-PIRUSB-53 posiada czujnik ruchu PIR – wykrywanie ruchu za pomocą czujników mierzących
temperaturę.

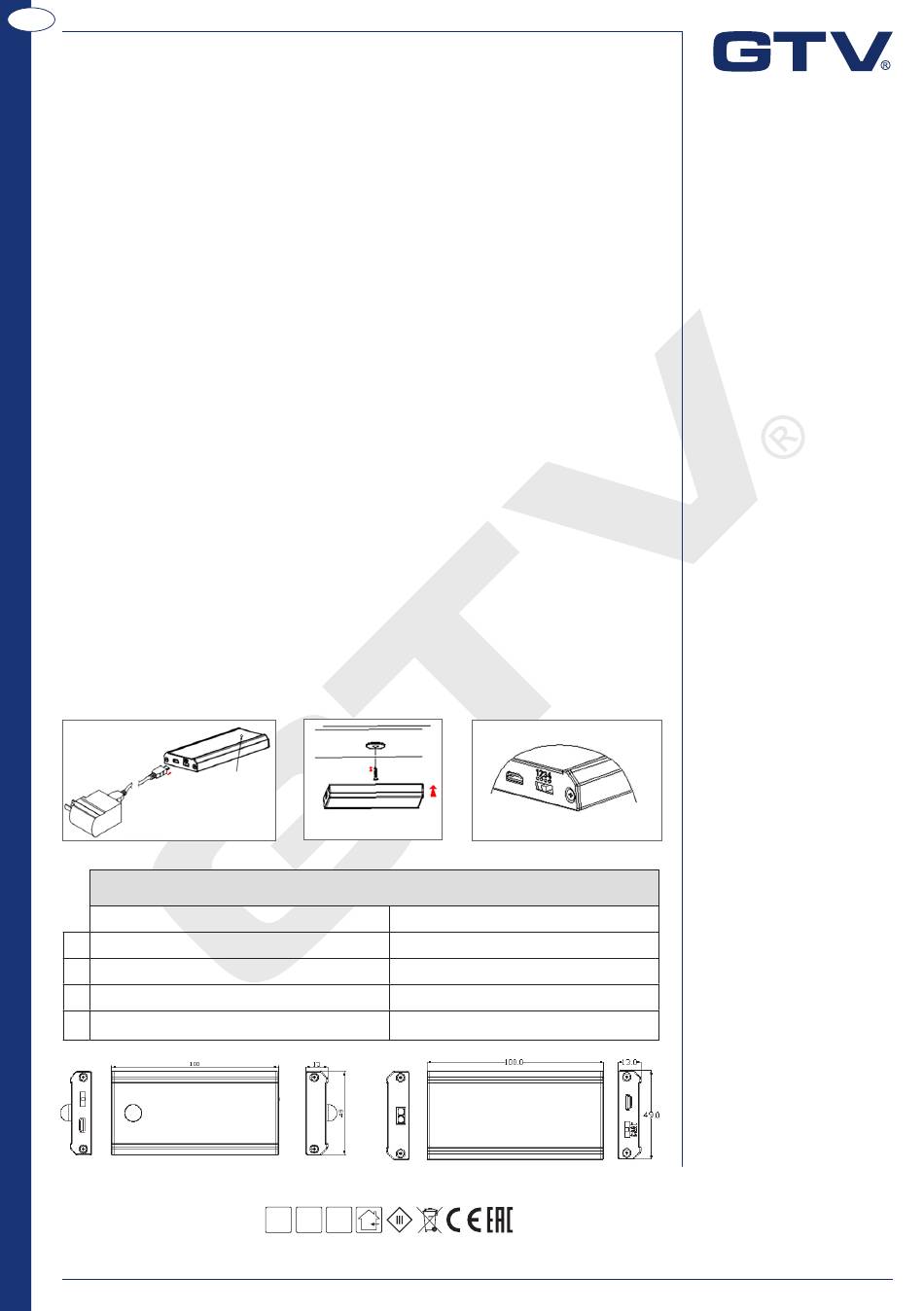

ładowarka
1) Ładowanie (produkt nie zawiera ładowarki)
4)
1
2 tryb drzwi z opóźnieniem czasowym wyłączenia 5min - 50% jasności
3 tryb drzwi z opóźnieniem czasowym wyłączenia 5min - 100% jasności
4 zał/wył - tryb IR z opóźnieniem czasowym wyłączenia 5min
5) Wymiary oprawy LD-PIRUSB-53
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie internetowej www.gtv.com.pl i w deklaracjach zgodności.
niebieska
lampka
2) Montaż
FUNKCJE
LD-IRUSB-53
wyłączony
1W IP20
5V DC
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
3) Wyłącznik trybu pracy
LD-PIRUSB-53
wyłączony
tryb drzwi z opóźnieniem czasowym wyłączenia 20s
załączony
tryb drzwi z opóźnieniem czasowym wyłączenia 60s
4) Wymiary oprawy LD-IRUSB-53
