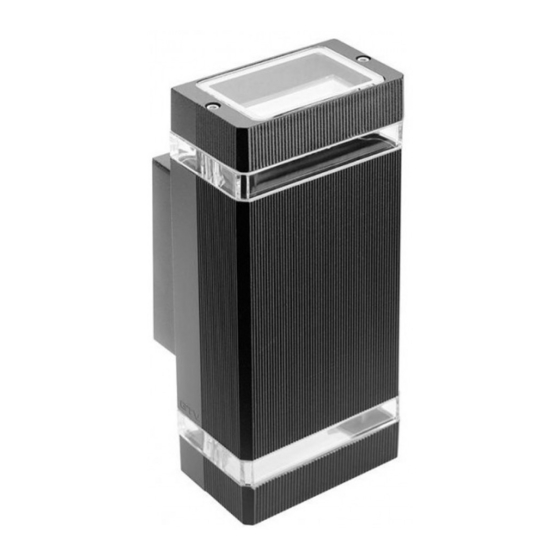

OPRAWY ELEWACYJNE- NESSA, SILVA
Oprawa spełnia funkcję dekoracyjną. Służy do oświetlenia podjazdów, drzwi wejściowych, schodów, ścian budynku, tarasów oraz murów. Stosowana do
zewnętrznego jak również wewnętrznego montażu w warunkach o podwyższonym poziomie wilgotności i zapylenia. Obudowa oprawy wykonana jest
ze stopu aluminium a szyba z hartowanego szkła.
Przed rozpoczęciem montażu należy odłączyć zasilanie sieciowe (AC 220-240V/50-60 Hz) i uważnie przeczytać instrukcję montażu lampy. Prace monta-
żowe i konserwacyjne mogą wykonywać wyłącznie wyspecjalizowani elektrycy z uprawnieniami SEP zgodnie z miejscowymi przepisami bezpieczeństwa
pracy. Wprowadzenie jakichkolwiek zmian technicznych lub niedostosowanie się do instrukcji spowoduje utratę gwarancji na dany produkt. Podczas
montażu należy pamiętać o bezpieczeństwie osób znajdujących się pobliżu.
Sposób montażu:

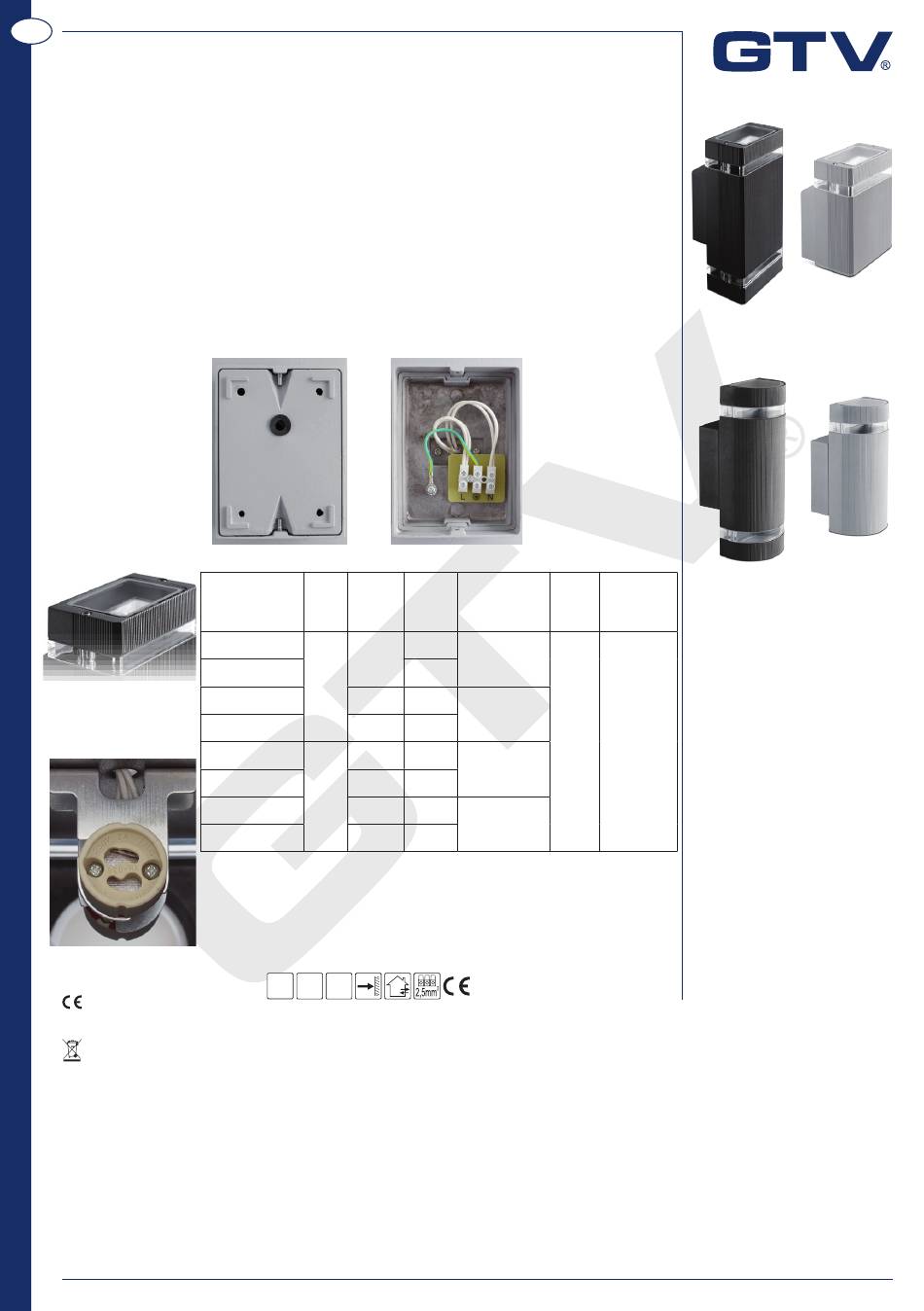

1. Odkręcić dwie śrubki mocujące pokrywkę do oprawy (nr 2).
2. Przyłożyć pokrywę do miejsca zamocowania oprawy i zaznaczyć miejsca (nr 3), w których zamierzamy wywiercić otwory i włożyć korki rozporowe.
Przeciągnąć kabel zasilający przez otwór (nr 1).
3. Usunąć 1cm izolacji z kabla zasilającego i połączyć z kostką elektryczną(nr 4) znajdującą się w oprawie: przewód fazowy (brązowy lub niebieski)
do otworu oznaczonego „L", neutralny (niebieski) do "N" oraz ochronny (żółto-zielony) do uziemienia.
4. Przykręcić pokrywę do miejsca zamocowania oraz oprawę do pokrywy za pomocą dwóch śrub (nr2).
5. Odkręcić pokrywę lub pokrywy (nr 5) ze szkła za pomocą klucza ampulowego o rozmiarze 3 (w zależności czy oprawa jest jedno lub dwukierunkowa).
6. Zainstalować żarówkę z gwintem GU10 (nr 6) o mocy nie większej niż 50W i przykręcić pokrywę ze szkłem (nr 5).
5
5
6
Dyrektywy EMC (2004/108/EC) i LVD(2006/95/EC)
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie internetowej www.gtv.com.pl i w deklaracjach zgodności.
Dyrektywa WEEE 2002/96/EC
Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych.
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002/96/EC) oraz późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego.
Zapewniając prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi,
które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do odpo-
wiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz lokalnych,
dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla użytkowników dotycząca użycia substancji niebezpiecznych w sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji niebezpiecznych w sprzęcie elektrycznym
i elektronicznym, zostały zaprojektowane i wyprodukowane zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały przetestowane i nie zawierają substancji niebezpiecz-
nych w ilościach mogących niekorzystnie wpływać na zdrowie człowieka lub środowisko naturalne.
2
3 3
1
3 3
2
Moc (W)
Indeks Model
max.
LD-NESSAGU10D-80
2 x
50 W
LD-NESSAGU10D-20
Nessa
LD-NESSAGU10J-80 50 W
LD-NESSAGU10J-20 50 W
LD-SILVAGU10D-20 2 x 50 W
LD-SILVAGU10D-80 2 x 50 W
Silva
LD-SILVAGU10J-20 50 W
LD-SILVAGU10J-80 50 W
50/60
AC
IP 54
220-240 V
Hz
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
4
Stopień
Kolor Typ ochrony
IP
szara
dwukierunkowa
czarna
szara
jednokierunkowa
czarna
54
czarna
dwukierunkowa
szara
czarna
jednokierunkowa
szara
Nessa
Silva
Zasilanie
AC 220-240 V/
50-60 Hz
UWAGI: Brak źródła światła w komplecie.
