GTV LD-ILUXC10W-64 User Manual

INSTRUKCJA OBSŁUGI
PL
Naświetlacz LED:
LD-ILUXC10W-64, LD-ILUXC20W-64, LD-ILUXC30W-64, LD-ILUXC50W-64,
LD-ILUXC100W-64, LD-ILUXCC10W-64, LD-ILUXCC20W-64, LD-ILUXCC30W-64,
LD-ILUXCC50W-64, LD-ILUXCC100W-64
Przed rozpoczęciem montażu należy odłączyć zasilanie sieciowe (AC 220-240 V/ 56-60 Hz).
Prace montażowe i konserwacyjne mogą wykonywać wyłącznie wyspecjalizowani elektrycy z uprawnieniami
SEP zgodnie z miejscowymi przepisami bezpieczeństwa pracy. Wprowadzenie jakichkolwiek zmian technicznych
lub niedostosowanie się do instrukcji spowoduje utratę gwarancji na dany produkt.
Podczas montażu należy pamiętać o bezpieczeństwie osób znajdujących się w pobliżu.
Przeznaczenie:
Naświetlacz LED jest naświetlaczem o cechach projektora, przeznaczony do ogólnych celów oświetle-
niowych takich jak oświetlenie budynków, pomników, parkingów, sal, obiektów sportowych, pod-
jazdów, detali architektonicznych, podwórek, ogrodów, wnętrz sklepowych, magazynów, banerów
oraz innych dużych powierzchni. Stosowany do zewnętrznego jak również wewnętrznego mon-
tażu w warunkach o podwyższonym poziomie wilgotności i zapylenia. Kierunkowy rozsył światła
oraz zwarta i szczelna konstrukcja zapewniają dobre parametry użytkowe i uniwersalność.
Instrukcja montażu:
• Ustalić miejsce montażu zapewniając swobodne padanie strumienia światła.
• Przygotować otwory montażowe według wymiaru na rysunku naświetlacza.
• Zamontować uchwyt mocujący naświetlacza w otworach montażowych.
• Podłączyć przewody zasilające wychodzące z obudowy naświetlacza do zasilania AC 220-240 V.
AC
10 W 20 W 30 W 50 W
220-240 V
50-60 Hz
Produkt spełnia wymagania Dyrektyw Unii Europejskiej i przepisów implementujących je do prawa krajowego. Więcej informacji znajduje się na stronie
internetowej www.gtv.com.pl i w deklaracjach zgodności.
IP65
100 W
inside
outside
GTV, ul. Przejazdowa 21, 05-800 Pruszków, tel. 22 444 75 00, fax 22 444 75 03, www.gtv.com.pl
1)

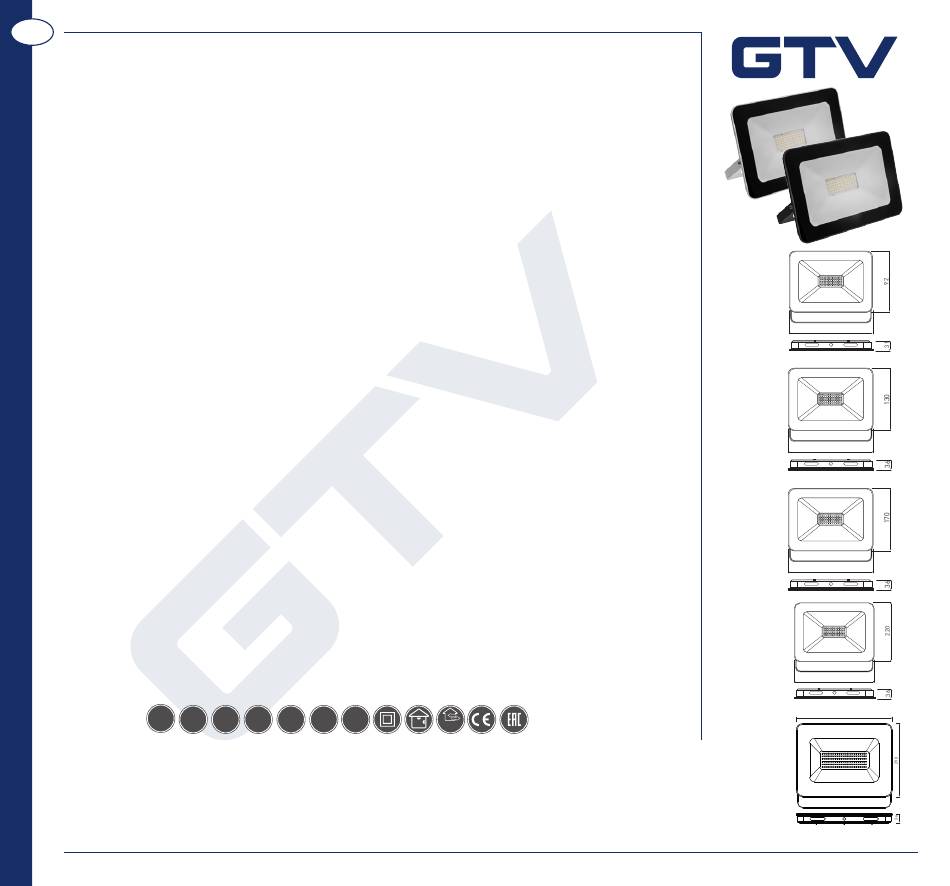

2) Wymiary
naświetlacza
LD-ILUXC10W-64
LD-ILUXCC10W-64
128
LD-ILUXC20W-64
LD-ILUXCC20W-64
170
LD-ILUXC30W-64
LD-ILUXCC30W-64
230
LD-ILUXC50W-64
LD-ILUXCC50W-64
300
380
LD-ILUXC100W-64
LD-ILUXCC100W-64
