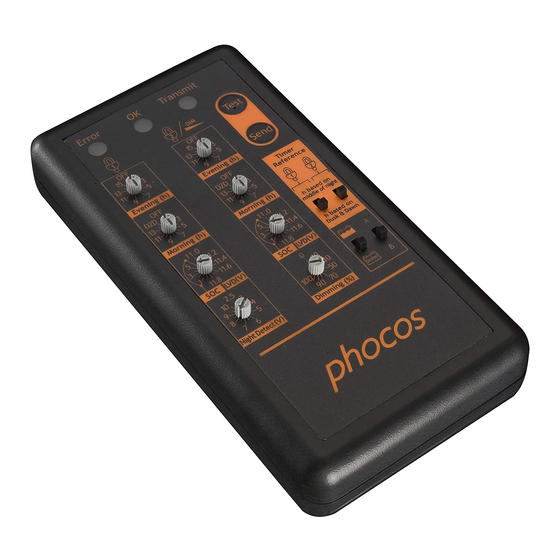

Phocos CIS-CU
Bedienungsanleitung
User Manual
Manual de Instrucciones
Guide de l'utilisateur
Manual do Usu ã rio
用户说明书
CID：181812513

Advertisement

loading
Need help?

Need help?

Do you have a question about the CIS-CU and is the answer not in the manual?

Questions and answers

Related Manuals for Phocos CIS-CU

Summary of Contents for Phocos CIS-CU

  • Page 1 Phocos CIS-CU Bedienungsanleitung User Manual Manual de Instrucciones Guide de l'utilisateur Manual do Usu ã rio 用户说明书 CID：181812513...

  • Page 2: Table Of Contents

    CONTENTS 1-15 Bedienungsanleitung 16-30 User Manual 31-45 Manual de Instrucciones 46-61 Guide de l'utilisateur 62-77 Manual do Usuãrio 78-91 用户说明书...

  • Page 3: Bedienungsanleitung

    Phocos CIS-CU Fernsteuerung Bedienungsanleitung...
  • Page 4 Sehr geehrter Kunde, Wir bedanken uns für den Kauf eines Phocos Produktes. Mit der Fernsteuerung CIS-CU besitzen Sie ein modernes Gerät, das gemäß den neuesten verfügbaren technischen Standards entwickelt wurde. Vor Benutzung lesen Sie sich bitte die Anleitung sorgfältig und gründlich durch.
  • Page 6 Benutzung der CIS-CU Fernbedienung Die Konfiguration des CIS mit der CIS-CU ist sehr einfach. Setzen Sie alle Schalter in die gewünschte Einstellung ---> Drücken Sie die "Send" Taste ---> und warten Sie auf die Rückmeldung. Buzzer-Rückmeldung Nach Übertragung Programmier-Fehler Nach Übertragung Programmierung Erfolgreich Nach Drücken der Test Taste...
  • Page 7 Last-Steuerfunktion (Doppellast-Laderegler) Last 1 Last 2 Zeitreferenz Stunden basierend auf Mitte der Nacht oder Abend- und Morgendämmerung Abend (h) 1-15 Stunden Morgen (h) 1-14 Stunden und D2D Abend- bis Morgendämmerungs-Modus SOC LVD (V) Ladezustand (SOC) und Spannungsgesteuert (LVD) Spannungsgesteuert (LVD): Lastabwurf bei einer fixen Spannung zwischen 11,0/22,0 V und 11,9/23,8 V (Schritt 0,1 V).
  • Page 8 Abend- bis Morgendämmerungs-Modus  D2D bedeutet Abend- bis Morgendämmerungs-Modus (Drehschalter 6 und 9) Standardladeregler-Modus (Morgen h und Abend h OFF)  Schaltet Morgen- und Abendstunden aus und aktiviert den Standardladeregler-Modus. Lasten sind immer an, wenn kein Lastabwurf (LVD/SOC, Überstrom) eintritt. Last-Steuerfunktion (Einzellast-Laderegler) Last Dimmen Zeitreferenz...
  • Page 9 2. Stunden basierend auf Abend- und Morgendämmerung (Schiebeschalter nach unten) 3. Last Abend/Morgen, Dimmen D2D (Abend- bis Morgendämmerung) (Drehschalter 9). 4. Last Abend/Morgen, Dimmen Off Modus. Schalten Sie Morgen- und Abendstunden aus, um den Standardladeregler-Modus zu aktivieren. Lasten sind immer an, wenn kein Lastabwurf (LVD/SOC, Überstrom) eintritt.
  • Page 10 Abend- bis Morgendämmerungs-Modus  1. Last D2D Abend- bis Morgendämmerungs-Modus, Dimmen Abend/Morgen-Modus 2. Last D2D Abend- bis Morgendämmerungs-Modus, Dimmen D2D Abend- bis Morgendämmerungs-Modus 3. Last D2D Abend-bis Morgendämmerungs-Modus, Dimmen OFF-Modus Standardladeregler-Modus (Morgen h and Abend h OFF)  Schalten Sie Morgen- und Abendstunden aus, um den Standardladeregler-Modus zu aktivieren.
  • Page 11 1. Last Standard, Dimmen Abend/Morgen Modus 2. Last Standard, Dimmen D2D Abend- bis Morgendämmerungs- Modus 3. Last Standard, Dimmen Off-Modus Anmerkung: Dimmen kann abhängig vom Batterie SOC sein. Setzen Sie einen Wert durch Drehung des Schalters 10; falls die Batteriespannung unter diesen Wert fällt, wird die Dimm-Funktion aktiviert.
  • Page 12 CIS-CU Reichweite Die CIS-CU kann den CIS Laderegler in einer Reichweite von bis zu 10m Entfernung ansteuern. Vorrausgesetzt Sie sind so positioniert, das die CIS-CU direkt auf den CIS Laderegler ausgerichtet ist. Wenn Sie mehr als einen CIS Laderegler konfigurieren möchten, vergewissern Sie sich, dass Sie auch nur einen CIS Laderegler auf einmal in Ihrer Nähe konfigurieren.
  • Page 13 Nacht- und Tagerkennungs-Spannung (Leerlaufspannung): Abend (h) Abend (h) Last 1 Last 2 (Drehschalter 5) (Drehschalter 8) Morgen (h) Morgen (h) Last 1 Last 2 (Drehschalter 6) (Drehschalter 9) SOC LVD (V) SOC LVD (V) Last 1 Last 2 (Drehschalter 7) (Drehschalter 10) Nachterkennung (V) Dimmen (%)
  • Page 14 CIS05/10/20 (Einfache Last, kein Dimmen)  1. Doppelter Zeitschalter (Last bei 4 h nach der Abenddämmerung, 3 h vor der Morgendämmerung), LVD: 11,4 V, kein Dimmen, Gel Batterie, Nachterkennung: 5,5 V. Last Steuer-Funktion: Nacht- und Tagerkennungsspannung (Leerlaufspannung): 7,0/12,5 V 5,5/11,0 V...
  • Page 15 Abend (h) Abend (h) Last Dimmen (Drehschalter 5) (Drehschalter 8) Morgen (h) Morgen (h) Last Dimmen (Drehschalter 6) (Drehschalter 9) SOC LVD (V) SOC LVD (V) Last Dimmen (Drehschalter 7) (Drehschalter 10) Nachterkennung Dimmen (%) (V) Last und (Drehschalter 11) Dimmen (Drehschalter 12) Zeitreferenz Last...
  • Page 16 Nacht- und Tagerkennungs-Spannung (Leerlaufspannung): 7,0/12,5 V 5,5/11,0 V Abend (h) Abend (h) Last Dimmen (Drehschalter 5) (Drehschalter 8) Morgen (h) Morgen (h) Last Dimmen (Drehschalter 6) (Drehschalter 9) SOC LVD (V) SOC LVD (V) Last Dimmen (Drehschalter 7) (Drehschalter 10) Dimmen (%) Nachterkennung (V) (Drehschalter 11)
  • Page 17 Hersteller haftet nicht, wenn Reparaturen oder Kundendienst von nicht autorisierten Personen durchgeführt wurden, unsachgemäßem Gebrauch, falscher Installation oder falscher Systemauslegung. Änderungen jeder Art vorbehalten, selbige können ohne Version: 20170809 ISO9001 Hergestellt in China Phocos AG RoHS Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com...

  • Page 18: User Manual

    Phocos CIS-CU Control Unit User Manual...
  • Page 19 Dear Client, Thank you very much for buying a Phocos product. With your new CIS-CU remote control you own a state-of-the art device which was developed according to the latest technical standards available. This manual gives important recommendations for installing, using and programming etc.
  • Page 20 Transmit...
  • Page 21 How to use CIS-CU Configuring your CIS using the CIS-CU is very easy. Set all switches to desired settings ---> Press "Send" button ---> Wait for response. Buzzer Response After transmitting Programming error After transmitting Programming successful After pressing test button...
  • Page 22 Load Control Function (Dual Load Controller) Load 1 Load 2 Timer Reference Hours based on middle of night or dusk and dawn Evening (h) 1-15 hours Morning (h) 1-14 hours and D2D (Dusk to Dawn) mode SOC LVD (V) State of charge (SOC) and voltage controlled (LVD) Voltage controlled (LVD): Disconnect at a fixed voltage between 11.0/22.0V and 11.9/23.8V (step...
  • Page 23 Dusk to Dawn mode  D2D means Dusk to Dawn mode. (Rotary switch 6 and 9) Standard controller mode (Morning h and Evening h OFF)  Switch off both morning and evening hours to activate standard controller mode. Loads are always on if no load disconnect event (LVD/SOC, over current) happens.
  • Page 24 Evening/Morning modes  1. Hours based on middle of night (toggle switch up). Middle of night 2. Hours based on Dusk & Dawn (toggle switch down). Middle of night 3. Load Evening/Morning, Dimming D2D (Dusk to Dawn) (rotary switch 9). Middle of night 4.
  • Page 25 Dusk to Dawn mode  1. Load D2D mode, dimming evening/morning mode Middle of hight 2. Load D2D mode, dimming D2D mode 3. Load D2D mode, dimming off mode...
  • Page 26 Standard controller mode (Morning h and Evening h OFF)  Switch off both morning and evening hours to activite standard controller mode. Loads are always on if no load disconnect event (LVD/SOC, over current) happens. 1. Load standard, dimming Evening/Morning mode Middle of night 2.
  • Page 27 NOTE: Toggle Switch 4 is reserved for future use. CIS-CU Working Range The CIS-CU can operate at up to 10 m distance from the CIS provided you are positioned and the CIS-CU is pointed directly in front of the CIS unit.
  • Page 28 Configuration Examples CIS05/10/20-2L (Dual Load)  Load 1: Dual timer (Load on till 4 hours to middle of night, from 3 hours after middle of night), LVD: 11.4 V. Load 2: Standard controller, LVD: 11.9 V. Battery type: flooded, night detection: 5.5 V. Load control function: Middle of hight Night and day detection voltage (solar open circuit voltage):...
  • Page 29 Evening (h) Evening (h) Load 1 Load 2 (Rotary Switch 5) (Rotary Switch 8) Morning (h) Morning (h) Load 1 Load 2 (Rotary Switch 6) (Rotary Switch 9) SOC LVD (V) SOC LVD (V) Load 1 Load 2 (Rotary Switch 7) (Rotary Switch 10) Don't Care Night Detection (V)
  • Page 30 Night and day detection voltage (solar open circuit voltage): Evening (h) Evening (h) Load Dimming (Rotary Switch 5) (Rotary Switch 8) Morning (h) Morning (h) Load Dimming (Rotary Switch 6) (Rotary Switch 9) Don't Care SOC LVD (V) SOC LVD (V) Load Dimming (Rotary Switch 7)
  • Page 31 Load control function: Middle of night Night and day detection voltage (solar open circuit voltage): Evening (h) Evening (h) Load Dimming (Rotary Switch 5) (Rotary Switch 8) Morning (h) Morning (h) Load Dimming (Rotary Switch 6) (Rotary Switch 9) SOC LVD (V) SOC LVD (V) Load Dimming...
  • Page 32 The manufacturer shall not be liable if there has been service or repair carried out by any unauthorized person, or for unusual use, wrong installation, or bad system design. Subject to change without notice. ISO9001 Version: 20170809 Made in China Phocos AG RoHS Magirus-Deutz-Str. 12 89077 Ulm Germany www.phocos.com...

  • Page 33: Manual De Instrucciones

    Phocos CIS-CU Unidad de Control Manual de instrucciones...
  • Page 34 Estimado Usuario, Muchas gracias por adquirir un producto de Phocos. Por favor, antes de utilizar este producto lea las instrucciones detenidamente y al completo. Descripción general del producto  Configurar controladores de carga CIS mediante conexión por infrarrojo  Interfaz de usuario simple y clara ...
  • Page 36 Modo de empleo del CU La configuración del CIS mediante el CU es muy fácil. Coloque todos los interruptores en los ajustes deseados ---> Apriete el botón de envío “Send” ---> Espere la reacción. Reacción de zumbido Después de transmitir Error de programación Después de transmitir Programación exitosa...
  • Page 37 Función de control de carga(controlador de carga doble) Carga 1 Carga 2 Referencia de Horas basadas en el medio de la tiempo noche o anochecer y amanecer Tarde (h) 1-15 horas Mañana (h) 1-14 horas y D2D modo del anochecer al amanecer SOC LVD (V) Estado de la carga (SOC) y tensión controlada (LVD)
  • Page 38  Modo del anochecer al amanecer D2D significa modo del anochecer al amanecer. (Interruptores giratorios 6 y 9)  Modo controlador estándar (horas de la mañana y de la tarde apagadas) Apague las horas de la mañana y de la tarde para activar el modo controlador estándar.
  • Page 39 2. Horas basadas en anochecer y amanecer (interruptor deslizante hacia abajo). 3. Carga tarde/mañana, atenuación de luz D2D (del anochecer al amanecer) (interruptor giratorio 9). 4. Carga tarde/mañana, modo de apagado (OFF ) de atenuación de luz. Apague las horas de la mañana y de la tarde para activar el modo de apagado de atenuación de luz.
  • Page 40  Modo del anochecer al amanecer 1. Modo de carga D2D del anochecer al amanecer, modo de atenuación de luz tarde/mañana 2. Modo de carga D2D del anochecer al amanecer, modo de atenuación de luz D2D del anochecer al amanecer 3.
  • Page 41  Modo de controlador estándar (horas de la mañana y la tarde apagadas) Apague las horas de la mañana y la tarde para activar el modo de controlador estándar. Las cargas están siempre encendidas si no ocurre una desconexión de la carga (LVD/SOC, sobrecorriente). 1.
  • Page 42 Función de detección de la noche La detección de la noche (V) (interruptor giratorio 12) se emplea para fijar la tensión de detección de la noche. Para el controlador el anochecer comienza cuando la tensión del panel cae hasta este valor. El amanecer comienza cuando la tensión sube hasta la tensión de detección del día, la cual concuerda con la de detección de la noche + 1.5 V.
  • Page 43 Ejemplo de configuraciones  CIS05/10/20-2L (Carga doble) Carga 1: Temporizador doble (Carga hasta 4 horas hasta la medianoche, 3 horas después de la medianoche), LVD: 11.4 V. Carga 2: Controlador estándar, LVD: 11.9 V. Tipo de batería: Inundada, detección de noche: 5.5 V. Función de control de carga: Tensión de detección de la noche y el día (tensión solar en circuito abierto):...
  • Page 44 Tarde (h) Tarde (h) (interruptor (interruptor giratorio giratorio 5) Mañana (h) Mañana (h) (interruptor (interruptor giratorio giratorio 6) SOC LVD (V) SOC LVD (V) (interruptor (interruptor giratorio giratorio 7) Da igual Detección de la Atenuación de luz (%) noche (V) (interruptor giratorio (interruptor giratorio 12)
  • Page 45 Tensión de detección de la noche y el día (tensión solar en circuito abierto): Tarde (h) Tarde (h) (interruptor (interruptor giratorio 5) giratorio 8) Mañana (h) Mañana (h) (interruptor (interruptor giratorio 6) giratorio 9) Da igual SOC LVD (V) SOC LVD (V) (interruptor (interruptor giratorio 7)
  • Page 46  CIS05/10/20 (Carga simple, atenuación de luz) Temporizador doble (Carga 4 horas después del anochecer, 3 horas antes del amanecer), LVD: 11.4 V, atenuación de luz (tarde h 2, mañana h 1, atenuación de luz LVD 11.9 V), batería de gel, valor de atenuación de luz: 60%, detección de noche: 5.5 V.
  • Page 47 Sujeto a cambios sin previo aviso. Versión: 20170809 Hecho en China ISO9001 Phocos AG Magirus-Deutz-Str. 12 RoHS 89077 Ulm Germany www.phocos.com...

  • Page 48: Guide De L'utilisateur

    Phocos CIS-CU Télécommande Guide de l'Utilisateur...
  • Page 49 Cher Client, Nous vous remercions pour votre achat d'un de nos produits Phocos. Avec votre nouvelle télécommande CIS-CU, vous possédez un appareil de pointe conçu selon les tout derniers standards techniques disponibles. Veuillez lire avec attention toutes les instructions avant d'utiliser le produit.
  • Page 50 Envoi Référence temps...
  • Page 51 Utilisation de la télécommande La configuration du régulateur CIS se fait très facilement via la télécommande. Configurer les boutons comme désiré ---> Appuyer sur « Envoi » ---> Attendre la réponse. Réponse du vibreur sonore Après la transmission Erreur de programmation Après la transmission Programmation réussie Après avoir appuyé...
  • Page 52 Fonction commandant la charge (régulateur double charge) Charge 1 Charge 2 Référence heures calculées en fonction du minuterie milieu de la nuit ou du crépuscule et de l’aube Soirée (h) 1-15 heures Matin (h) 1-14 heures et mode D2D (aube à...
  • Page 53 Heures calculées en fonction du crépuscule et de l’aube (interrupteur vers le bas). Mode crépuscule/aube  D2D signifie mode crépuscule à l’aube (Commutateurs rotatifs 6 et Mode de commande standard (H matin et H soirée hors service)  Désactiver les heures de matin et de soirée pour avoir accès au mode de commande standard.
  • Page 54 Modes soirée/matin  1. Heures calculées en fonction du milieu de la nuit (mettre l’interrupteur à bascule vers le haut). 2. Heures calculées en fonction du crépuscule et de l’aube (interrupteur à bascule vers le bas). 3. Charge Soirée/Matin, Variation D2D (crépuscule à l’ a ube) (commutateur rotatif 9).
  • Page 55 4. Charge Soirée/Matin, Variation Hors service Milieu de la nuit 1) Désactiver les heures du matin et de soirée pour mettre le mode Variation hors service. Les charges restent toujours sous tension si aucun incident ne survient (LVD/SOC, surintensité). Mode crépuscule/aube ...
  • Page 56 3. Charge mode D2D, mode Variation hors service D2D (crépuscule à aube) D2D (crépuscule à aube) Mode de commande standard (H matin et H soirée hors service)  Désactiver les heures de matin et de soirée pour avoir accès au mode de commande standard.
  • Page 57 Fonction détectant la nuit La détection de la nuit (V) (commutateur rotatif 12) sert à définir la tension du mode Détection Nuit. Pour le régulateur, l’aube commence lorsque la tension du panneau chute et atteint cette valeur. Le crépuscule démarre lorsque la tension augmente pour attendre la valeur de la Tension de Détection Jour, qui correspond à...
  • Page 58 Exemples de configuration CIS05/10/20-2L (Double charge)  Charge 1 : minuterie (charge activée jusqu’à 4 heures en fonction du milieu de la nuit, au moins 3 heures après le milieu de la nuit), LVD : 11,4 V. Charge 2 : contrôleur standard, LVD : 11,9 V. Type de batterie : sans entretien, détection nuit : 5,5 V.
  • Page 59 Tension de détection de la nuit et du jour (tension à vide solaire) : 7,0 / 12,5 V 5,5 / 11,0 V Soirée (h) Soirée (h) (commutateur (commutateur rotatif 8) rotatif 5) Matin (h) Matin (h) (commutateur (commutateur rotatif 6) rotatif 9) SOC LVD (V) SOC LVD (V)
  • Page 60 CIS05/10/20 (charge simple, pas de variation)  1. Double minuterie (charge activée pendant 4 heures après l’aube, 3 heures avant le crépuscule), LVD : 11,4 V, pas de variation, batterie sans entretien, détection nuit : 5,5 V. Fonction commandant la charge : Tension de détection de la nuit et du jour (tension à...
  • Page 61 Soirée (h) Soirée (h) (commutateur (commutateur rotatif 8) rotatif 5) Matin (h) Matin (h) (commutateur (commutateur rotatif 6) rotatif 9) SOC LVD (V) SOC LVD (V) (commutateur (commutateur rotatif 7) rotatif 10) Détection Nuit Variation (%) (commutateur rotatif 11) (commutateur rotatif 12) Référence Vers le bas...
  • Page 62 Tension de détection de la nuit et du jour (tension à vide solaire) : 7,0 / 12,5 V 5,5 / 11,0 V Soirée (h) Soirée (h) (commutateur (commutateur rotatif 8) rotatif 5) Matin (h) Matin (h) (commutateur (commutateur rotatif 6) rotatif 9) SOC LVD (V) SOC LVD (V)
  • Page 63 Spécifications soumises à des modifications sans préavis. Version: 20170809 Fabriqué en Chine ISO9001 Phocos AG Magirus-Deutz-Str. 12 RoHS 89077 Ulm Germany www.phocos.com...

  • Page 64: Manual Do Usuãrio

    Phocos CIS-CU Unidade de controle Instruções de uso...
  • Page 65  Fonte de alimentação: 2 X bateria AA OBSERVAÇÃO: Para obter maiores informações sobre configuração/ajustes no controle remoto CIS-CU faça o download grátis do nosso site http://www.phocos.com/downloads/software do software CISCOM. O software CISCOM é útil para simulação e programação do temporizador dos controladores de carga da CIS.
  • Page 66 Send (Enviar)
  • Page 67 Como utilizar uma UC (Unidade de controle) É muito fácil configurar o CSI através da UC. Para efetuar os ajustes desejados nos comutadores ---> Premer a tecla Enviar "Send" ---> Aguardar reação. Reação da cigarra Após a transmissão Erro de programação Após a transmissão Programação bem-sucedida Após premer a tecla de testes Transmissão do Comando de...
  • Page 68 Função de Controle de Carga (Controlador de Carga Dupla) Carga 1 Carga 2 Referência Baseada nas horas da metade da temporal noite, ou crepúsculo e amanhecer Noite (h) 1-15 horas Manhã (h) 1-14 horas e modo D2D (crepúsculo ao amanhecer) SOC LVD (V) 7 Estado da carga (SOC) e controlado pela tensão (LVD)
  • Page 69  Modo crepúsculo ao amanhecer D2D quer dizer modo Crepúsculo ao Amanhecer. (Comutador rotativo 6 e 9)  Modo de Controle Padrão (h matinais e h noturnas DESLIGADO) Desligar tanto as horas matinais quanto noturnas para ativar o modo de controle padrão. As cargas estarão sempre ligadas se não houver uma rejeição de carga (LVD - diretiva baixa tensão/SOC –...
  • Page 70  Modo noturno/matinal 1. Baseado nas horas da metade da noite (comutador com ação de cotovelo para cima) 2. Baseado nas horas do Crepúsculo & Amanhecer (comutador com ação de cotovelo para baixo). 3. Carga noturna/matinal, redução da intensidade da luz D2D (Crepúsculo ao Amanhecer) (comutador rotativo 9).
  • Page 71 4. Carga noturna/matinal, redução da intensidade da luz modo Desligado Desligar tanto as horas matinais quanto noturnas para ativar o modo de redução da intensidade da luz. As cargas estarão sempre ligadas se não houver uma rejeição de carga (LVD - diretiva baixa tensão/SOC –...
  • Page 72 3. Carga modo D2D, modo redução da intensidade da luz DESLIGADO  Modo de Controle Padrão (h matinais e h noturnas DESLIGADO Desligar tanto as horas matinais quanto noturnas para ativar o modo de controle padrão. As cargas estarão sempre ligadas se não houver uma rejeição de carga (LVD - diretiva baixa tensão/SOC –...
  • Page 73 Função de Detecção da Noite A detecção da noite (V) (comutador rotatório 12) é usada para ajustar a tensão da detecção da noite. Para o controlador, o crepúsculo inicia quando a tensão do painel cai a este valor. O amanhecer começa quando a tensão sobe até a Tensão de Detecção Diurna, que é...
  • Page 74 Exemplos de Configuração  CIS05/10/20-2L (Carga Dupla) Carga 1: Minuteria dupla (carga ligada até 4 horas para a metade da noite, a partir de 3 horas a partir da metade da noite), LVD: 11.4 V. Carga 2: controlador padrão, LVD: 11.9V. Tipo de bateria: Úmida, detecção da noite: 5.5 V.
  • Page 75 Noite (h) Noite (h) (Comutador (Comutador rotativo rotativo 5) Manhã (h) Manhã (h) (Comutador rotativo (Comutador rotativo 9) SOC LVD (V) SOC LVD (V) (Comutador (Comutador rotativo rotativo 7) Não importa Detecção Noturna Redução da intensidade da luz (Comutador rotativo (Comuta rotativo Referência...
  • Page 76 Tensão de Detecção Noite e Dia (tensão solar de circuito aberto): Noite (h) Noite (h) (Comutador (Comutador rotativo rotativo 5) Manhã (h) Manhã (h) (Comutador (Comutador rotativo 6) rotativo 9) Não importa SOC LVD (V) SOC LVD (V) (Comutador (Comutador rotativo rotativo 7) Detecção Noturna Redução da...
  • Page 77  CIS05/10/20 (Carga única, redução da intensidade da luz) Minuteria dupla (carga ligada por 4 horas após crepúsculo, 3 horas antes do amanhecer), LVD 11.4 V, redução da intensidade da luz (noite h 2, manhã h 1, redução da intensidade da luz LVD 11.9 V), bateria selada, valor de redução da intensidade da luz: 60%, detecção da noite: 5.5 V.
  • Page 78 Noite (h) Noite (h) (Comutador (Comutador rotativo rotativo 5) Manhã (h) Manhã (h) (Comutador (Comutador rotativo 6) rotativo 9) SOC LVD (V) SOC LVD (V) (Comutador (Comutador rotativo rotativo 7) Detecção Noturna Redução da intensidade da luz (Comutador rotativo 12) (Comutador rotativo Referência Para baixo...
  • Page 79 Sujeito a alterações sem aviso prévio. Versão: 20170809 Fabricado em China ISO9001 Phocos AG Magirus-Deutz-Str. 12 RoHS 89077 Ulm Germany www.phocos.com...

  • Page 80: 用户说明书

    Phocos CIS-CU 遥控器 用户说明书...
  • Page 81 亲爱的用户： 非常感谢您选择 Phocos 产品。新一代的 CIS-CU 遥控器，是一款 根据最新的技术标准开发的，代表最新工业技术发展水平的产品。 此产品说明书提供一些与控制器有关的重要建议，包括安装、使 用、编程等。使用产品前请仔细阅读此说明书。 产品描述 设置 CIS 系列控制器的专用红外线遥控器  界面设计简单清晰易懂  用户界面包括: LEDs, 旋转开关, 拨码开关, 按键  电源: 2 X AA 电池  备注：有关 CIS-CU 遥控器程序设置的更详细的信息，请从我们的 网站下载免费的 CISCOM 模拟软件，以便了解详细的程序设置方 法。下载地址: http://www.phocos.com/downloads/softwar。...
  • Page 83 CU 使用方法 通过 CU 遥控器可以很方便的设置 CIS 控制器。 把所用的开关拨到合适的位置 ---> 按"Send" 键 ---> 等待响应。 蜂鸣器响应 “Transmit” 灯亮后 设置失败 “Transmit” 灯亮后 设置成功 按“Test”键后 测试命令发送成功 CU 电池没电 按键后 LED 响应 "Transmit" 灯亮后 "Error" 灯亮 设置失败 "Transmit" 和 "Error" 同时亮 电池电量低 "Error" 灯亮 电池没电 "Transmit"...
  • Page 84 负载控制功能 (双负载 CIS 控制器) 负载 1 负载 2 遥控器上标识 Timer Reference 1 设置时间基于午夜或黄昏和凌晨 Evening (h) 夜晚时间 1-15 小时 Morning (h) 清晨时间 1-14 小时和 D2D(黄昏 到凌晨)模式 SOC LVD (V) 低压保护模式为电池电量控制 (SOC)或电压控制(LVD) 1） 蓄电池电量方式(SOC)控制：断开负载在 11.00 V/22.00 V 至 11.70/23.40 V(SOC1), 11.12 V/22.24 V 至 11.76/23.52 V (SOC2), 11.25 V/22.50 V 至...
  • Page 85 黄昏到凌晨模式  在遥控器上用 D2D 表示黄昏到凌晨模式 。(旋转开关 6 和 9) 通用控制器模式，Morning (h) 和 Evening (h) 都在 OFF 位置  Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控 制模式是通用控制器模式。在这种模式下，如果没有负载切断的 事件发生(LVD/SOC, 过流)，负载一直有输出。 负载控制功能 (单负载带功率调节功能的 CIS 控制器) 遥控器上标识 负载 功率调节 Timer Reference 1 设置时间基于午夜或黄昏和凌晨 Evening (h) 夜晚时间...
  • Page 86 2. 设置时间基于黄昏和凌晨(拨码开关位于下方) 3. 负载夜晚/清晨两段式,功率调节功能黄昏到凌晨(旋转开关 9). 4. 负载夜晚/清晨两段式, 功率调节功能关闭 旋转开关 8 (Evening (h))和 9 (Morning (h)) 都拨到 OFF 的位置， 关闭功率调节功能。...
  • Page 87 黄昏到凌晨模式  1. 负载黄昏到凌晨模式, 功率调节功能夜晚/清晨两段式 2. 负载黄昏到凌晨模式, 功率调节功能黄昏到凌晨模式 3. 负载黄昏到凌晨模式, 功率调节功能关闭 通用控制器模式 (Morning (h) 和 Evening (h) 都拨到 OFF )  Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控 制模式是通用控制器模式。在这种模式下，如果没有负载切断的 事件发生(LVD/SOC, 过流)，负载一直有输出。 1. 负载通用控制器模式, 功率调节功能傍晚/清晨两段式...
  • Page 88 2. 负载通用控制器模式, 功率调节功能黄昏到凌晨模式 3. 负载通用控制器模式, 功率调节功能关闭 注释: 功率调节功能也有低压保护功能 (SOC/LVD)，旋转开关 10 用 于设置其数值。如果蓄电池电压低于设定值，负载调节功能开。 夜晚识别功能 CIS 控制器通过测量太阳能电池板的开路电压识别 (Night detect (V) 旋转开关 12)。当太阳能电池板电压降到设定值时，控制器认 为傍晚开始。太阳能电池板电压升到白天识别电压时，控制器认 为白天开始，白天识别电压=夜晚识别电压+1.5 V。我们推荐， 用户在黄昏来临或凌晨来临时（在用户需要控制器打开或关闭负 载端时），测量太阳能电池板的开路电压。根据这个数值可以设 置你想要的白天夜晚识别电压。 CIS 夜晚识别电压出厂设置值为 8 V。 注释: 拨码开关 4 预留，供将来使用。...
  • Page 89 CU 有效工作范围 CU 的最长有效距离是 10 m。在这种情况下，CU 方向必须要对准 CIS 控制器才能有效传输。 如果在很小的范围内有多个 CIS 控制器，进行设置时就很有可能 影响到其他控制器。为了避免这一情况的发生，在设置 CIS 时， 请保证其他的控制器在下图所示的范围(角度和距离)之外。 设置实例 CIS05/10/20-2L (双负载控制器)  负载 1: 夜晚/清晨两段式 (负载在午夜前 4 小时关闭，午夜后 3 小 时打开，直到凌晨关闭), 低压保护电压(LVD): 11.4 V。 负载 2: 通用控制器模式, 低压保护电压(LVD): 11.9V。 蓄电池类型: 液体蓄电池, 夜晚识别电压: 8.0 V. 负载运行图解:...
  • Page 90 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 1 负载 2 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 1 负载 2 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 低压保护 低压保护 负载 1 负载...
  • Page 91 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 功率调节功能 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 功率调节功能 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 不起作用 低压保护 低压保护 负载 功率调节功能 (旋转开关 7) ( 旋转开关...
  • Page 92 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 功率调节功能 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 功率调节功能 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 低压保护 低压保护 负载 功率调节功能 (旋转开关 7) ( 旋转开关 10) Night Detect (V) Dimming (%) 夜晚识别电压...
  • Page 93 2000 mAh 电池使用寿命 可成功设置高于 20000 次 CIS 控制器 70 mm x 135 mm x 24 mm 尺寸 150 g (除去电池重量) 重量 IP22 防护等级 -40 to +60 °C 环境温度范围 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄 电池生产商的建议而造成的任何损坏。如果有由非生产商指定人 员提供维护服务、不正常使用、错误安装或者错误的系统设计情 况出现，生产商不承担任何责任。 如有更改，恕不另行通知。版本: 20170809 ISO9001 中国制造 RoHS 青岛伏科太阳有限公司 www.phocos.com...
