Phocos CIS-CU
用户说明书
：

Advertisement

loading
Need help?

Need help?

Do you have a question about the CIS-CU and is the answer not in the manual?

Questions and answers

Related Manuals for Phocos CIS-CU

Summary of Contents for Phocos CIS-CU

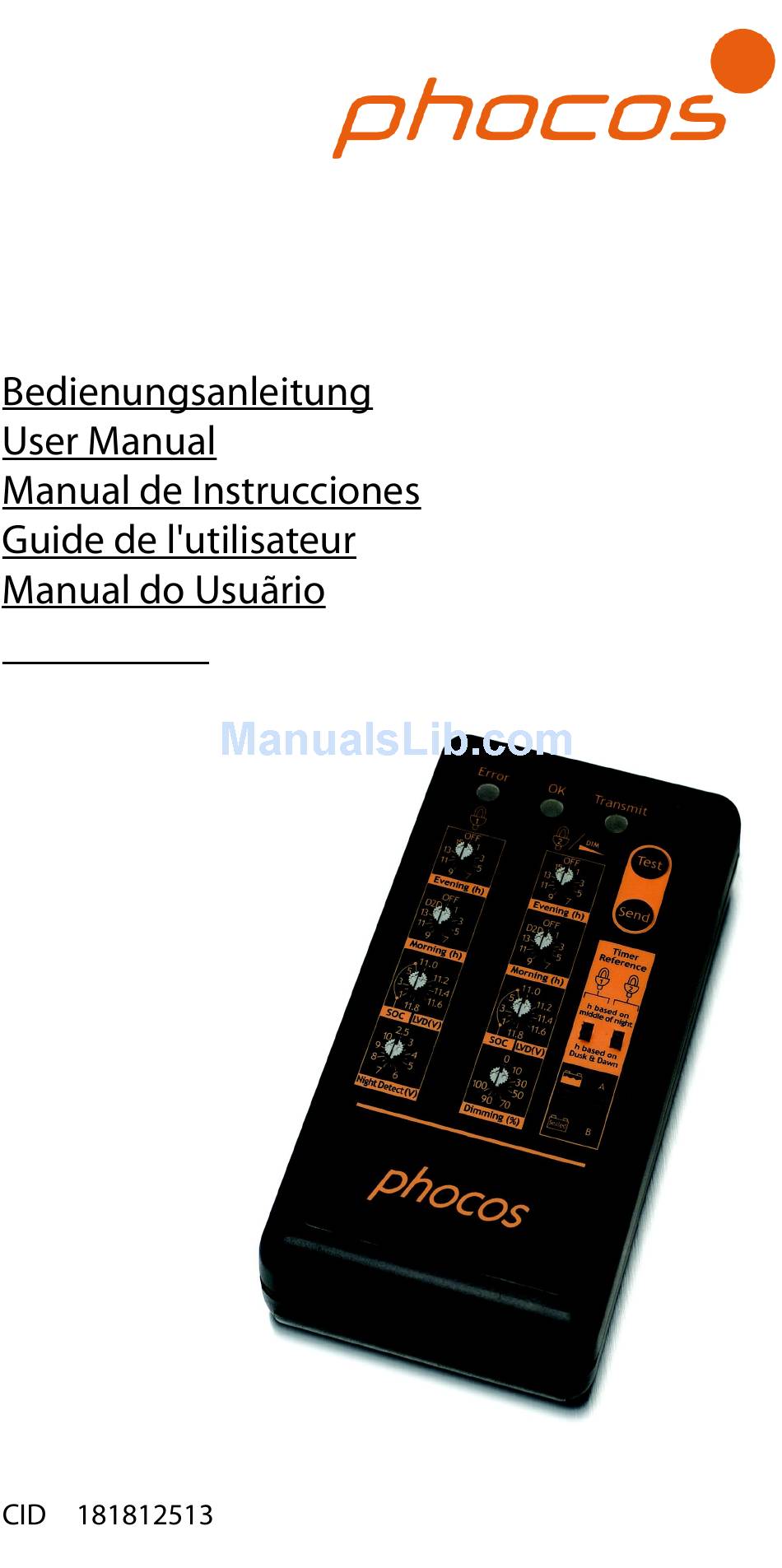

  • Page 1 Phocos CIS-CU 用户说明书 ：...
  • Page 2 用户说明书...
  • Page 3 Phocos CIS-CU...
  • Page 4    ...
  • Page 7 ...
  • Page 8  Standardladeregler-Modus  ...
  • Page 10  ...
  • Page 12 ...
  • Page 14 ...
  • Page 15 ...
  • Page 17 ISO9001 RoHS...
  • Page 18 Phocos CIS-CU...
  • Page 19    ...
  • Page 20 Transmit...
  • Page 22  Middle of night Middle of night...
  • Page 23  ...
  • Page 24  Middle of night Middle of night Middle of night Middle of night...
  • Page 25  Middle of hight...
  • Page 26  Middle of night...
  • Page 28  Middle of hight...
  • Page 29  Middle of night...
  • Page 30 ...
  • Page 31 Middle of night...
  • Page 32 ISO9001 RoHS...
  • Page 33 Phocos CIS-CU...
  • Page 34    ...
  • Page 37 ...
  • Page 38   ...
  • Page 40 ...
  • Page 41 ...
  • Page 43 ...
  • Page 44 ...
  • Page 46 ...
  • Page 47 ISO9001 RoHS...
  • Page 48 Phocos CIS-CU...
  • Page 49    ...
  • Page 50 Envoi Référence temps...
  • Page 52 ...
  • Page 53  ...
  • Page 54 ...
  • Page 55 Milieu de la nuit  D2D (crépuscule à aube) D2D (crépuscule à aube) D2D (crépuscule à aube)
  • Page 56 D2D (crépuscule à aube) D2D (crépuscule à aube)  D2D (crépuscule à aube)
  • Page 58 ...
  • Page 59 7,0 / 12,5 V 5,5 / 11,0 V...
  • Page 60  7,0 / 12,5 V 5,5 / 11,0 V...
  • Page 61 ...
  • Page 62 7,0 / 12,5 V 5,5 / 11,0 V...
  • Page 63 ISO9001 RoHS...
  • Page 64 Phocos CIS-CU...
  • Page 65    ...
  • Page 66 Send (Enviar)
  • Page 68 ...
  • Page 69  ...
  • Page 70 ...
  • Page 71 ...
  • Page 72 ...
  • Page 74 ...
  • Page 75 ...
  • Page 77 ...
  • Page 79 ISO9001 RoHS...
  • Page 80 Phocos CIS-CU 遥控器 用户说明书...
  • Page 81 亲爱的用户： 非常感谢您选择 Phocos 产品。新一代的 CIS-CU 遥控器，是一款 根据最新的技术标准开发的，代表最新工业技术发展水平的产品。 此产品说明书提供一些与控制器有关的重要建议，包括安装、使 用、编程等。使用产品前请仔细阅读此说明书。 产品描述 设置 CIS 系列控制器的专用红外线遥控器  界面设计简单清晰易懂  用户界面包括: LEDs, 旋转开关, 拨码开关, 按键  电源: 2 X AA 电池  备注：有关 遥控器程序设置的更详细的信息，请从我们的 网站下载免费的 模拟软件，以便了解详细的程序设置方 法。下载地址: 。...
  • Page 83 CU 使用方法 通过 CU 遥控器可以很方便的设置 CIS 控制器。 把所用的开关拨到合适的位置 ---> 按"Send" 键 ---> 等待响应。 蜂鸣器响应 “Transmit” 灯亮后 设置失败 “Transmit” 灯亮后 设置成功 按“Test”键后 测试命令发送成功 CU 电池没电 按键后 LED 响应 "Transmit" 灯亮后 "Error" 灯亮 设置失败 "Transmit" 和 "Error" 同时亮 电池电量低 "Error" 灯亮 电池没电 "Transmit"...
  • Page 84 负载控制功能 (双负载 CIS 控制器) 负载 1 负载 2 遥控器上标识 Timer Reference 1 设置时间基于午夜或黄昏和凌晨 Evening (h) 夜晚时间 1-15 小时 Morning (h) 清晨时间 1-14 小时和 D2D(黄昏 到凌晨)模式 SOC LVD (V) 低压保护模式为电池电量控制 (SOC)或电压控制(LVD) 1） 蓄电池电量方式(SOC)控制：断开负载在 11.00 V/22.00 V 至 11.70/23.40 V(SOC1), 11.12 V/22.24 V 至 11.76/23.52 V (SOC2), 11.25 V/22.50 V 至...
  • Page 85 黄昏到凌晨模式  在遥控器上用 D2D 表示黄昏到凌晨模式 。(旋转开关 6 和 9) 通用控制器模式，Morning (h) 和 Evening (h) 都在 OFF 位置  Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控 制模式是通用控制器模式。在这种模式下，如果没有负载切断的 事件发生(LVD/SOC, 过流)，负载一直有输出。 负载控制功能 (单负载带功率调节功能的 CIS 控制器) 遥控器上标识 负载 功率调节 Timer Reference 1 设置时间基于午夜或黄昏和凌晨 Evening (h) 夜晚时间...
  • Page 86 2. 设置时间基于黄昏和凌晨(拨码开关位于下方) 3. 负载夜晚/清晨两段式,功率调节功能黄昏到凌晨(旋转开关 9). 4. 负载夜晚/清晨两段式, 功率调节功能关闭 旋转开关 8 (Evening (h))和 9 (Morning (h)) 都拨到 OFF 的位置， 关闭功率调节功能。...
  • Page 87 黄昏到凌晨模式  1. 负载黄昏到凌晨模式, 功率调节功能夜晚/清晨两段式 2. 负载黄昏到凌晨模式, 功率调节功能黄昏到凌晨模式 3. 负载黄昏到凌晨模式, 功率调节功能关闭 通用控制器模式 (Morning (h) 和 Evening (h) 都拨到 OFF )  Morning (h) 和 Evening (h) 都在 OFF 的位置时，控制器的负载控 制模式是通用控制器模式。在这种模式下，如果没有负载切断的 事件发生(LVD/SOC, 过流)，负载一直有输出。 1. 负载通用控制器模式, 功率调节功能傍晚/清晨两段式...
  • Page 88 2. 负载通用控制器模式, 功率调节功能黄昏到凌晨模式 3. 负载通用控制器模式, 功率调节功能关闭 注释: 功率调节功能也有低压保护功能 (SOC/LVD)，旋转开关 10 用 于设置其数值。如果蓄电池电压低于设定值，负载调节功能开。 夜晚识别功能 CIS 控制器通过测量太阳能电池板的开路电压识别 (Night detect (V) 旋转开关 12)。当太阳能电池板电压降到设定值时，控制器认 为傍晚开始。太阳能电池板电压升到白天识别电压时，控制器认 为白天开始，白天识别电压=夜晚识别电压+1.5 V。我们推荐， 用户在黄昏来临或凌晨来临时（在用户需要控制器打开或关闭负 载端时），测量太阳能电池板的开路电压。根据这个数值可以设 置你想要的白天夜晚识别电压。 CIS 夜晚识别电压出厂设置值为 8 V。 注释: 拨码开关 4 预留，供将来使用。...
  • Page 89 CU 有效工作范围 CU 的最长有效距离是 10 m。在这种情况下，CU 方向必须要对准 CIS 控制器才能有效传输。 如果在很小的范围内有多个 CIS 控制器，进行设置时就很有可能 影响到其他控制器。为了避免这一情况的发生，在设置 CIS 时， 请保证其他的控制器在下图所示的范围(角度和距离)之外。 设置实例 CIS05/10/20-2L (双负载控制器)  负载 1: 夜晚/清晨两段式 (负载在午夜前 4 小时关闭，午夜后 3 小 时打开，直到凌晨关闭), 低压保护电压(LVD): 11.4 V。 负载 2: 通用控制器模式, 低压保护电压(LVD): 11.9V。 蓄电池类型: 液体蓄电池, 夜晚识别电压: 8.0 V. 负载运行图解:...
  • Page 90 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 1 负载 2 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 1 负载 2 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 低压保护 低压保护 负载 1 负载...
  • Page 91 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 功率调节功能 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 功率调节功能 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 不起作用 低压保护 低压保护 负载 功率调节功能 (旋转开关 7) ( 旋转开关...
  • Page 92 夜晚和白天识别电压(太阳能端开路电压): Evening (h) Evening (h) 傍晚时间 傍晚时间 负载 功率调节功能 (旋转开关 5) ( 旋转开关 8) Morning (h) Morning (h) 凌晨时间 凌晨时间 负载 功率调节功能 (旋转开关 6) ( 旋转开关 9) SOC LVD (V) SOC LVD (V) 低压保护 低压保护 负载 功率调节功能 (旋转开关 7) ( 旋转开关 10) Night Detect (V) Dimming (%) 夜晚识别电压...
  • Page 93 技术参数 最大 100 mA 遥控器自消耗电流 2000 mAh 电池使用寿命 可成功设置高于 20000 次 CIS 控制器 70 mm x 135 mm x 24 mm 尺寸 150 g (除去电池重量) 重量 IP22 防护等级 -40 to +60 °C 环境温度范围 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视蓄 电池生产商的建议而造成的任何损坏。如果有由非生产商指定人 员提供维护服务、不正常使用、错误安装或者错误的系统设计情 况出现，生产商不承担任何责任。 如有更改，恕不另行通知。版本: 20170809 ISO9001 中国制造...
