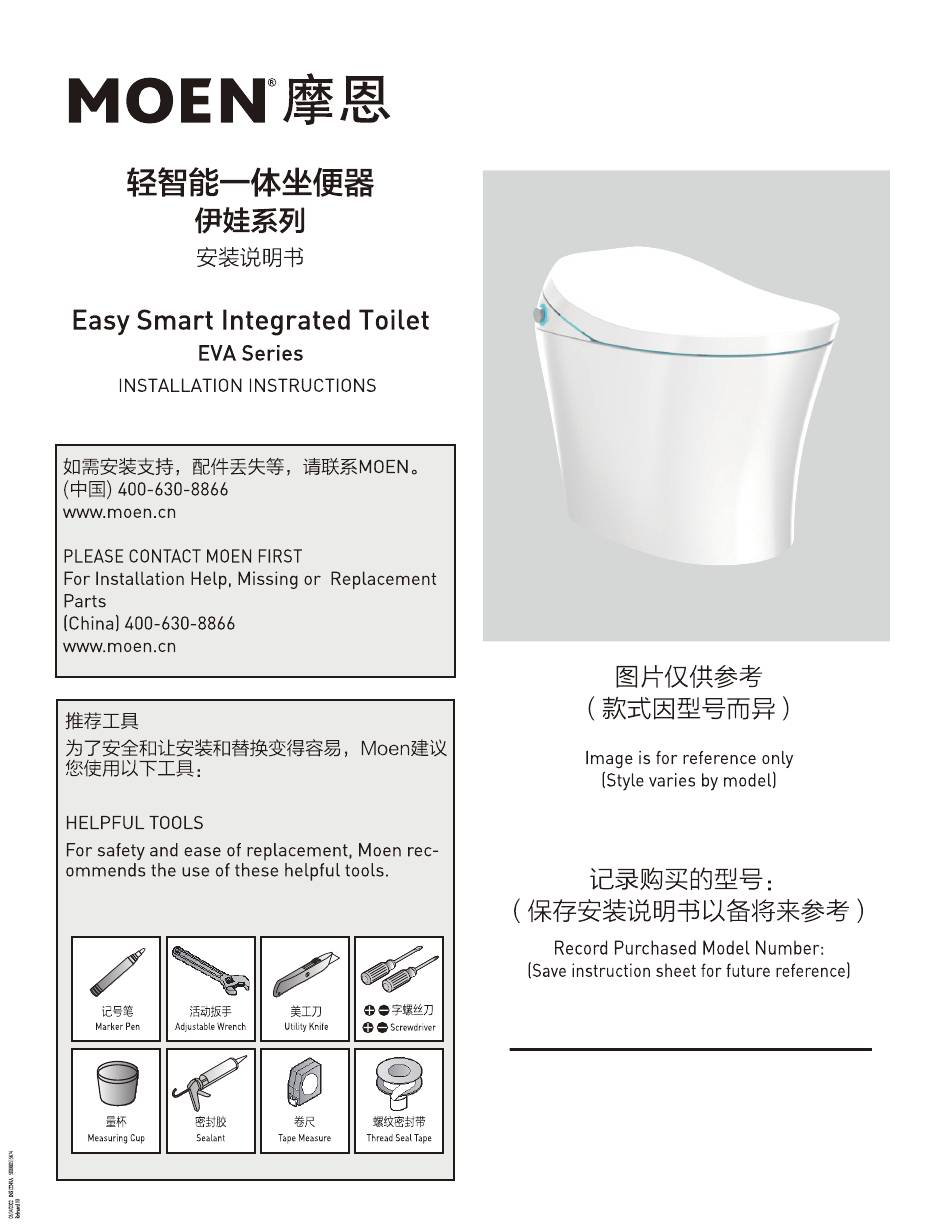

- Page 1 INS12249A - 02/08...
- Page 2 SW1304C/D SW1305C/D 香槟金 Golden 太空银 Silver 座圈加热 Seat Heating 座盖缓降 Soft-close Cover 座圈缓降 Soft-close Seat 座温调节 Seat Temperature Adjustment 侧边旋钮 Side Turning Knob 来电自启 Auto-start 座圈感应 Sitting Sensor 侧边键冲水 Side Button Flushing 离座冲水 Automatic Flushing 停电冲水 Emergency Flushing 自动断电 Automatic Power Off 抗菌座圈...
- Page 3 安全须知标贴 Caution Label 座盖 Lid 侧边旋钮 Side Turning Knob 感应区域 Seat Sensor...
- Page 4 遥控器 遥控器卡座 纽扣电池 Remote Control Docking station Button battery 油泥 遥控器组件 Wax Ring Remote Control Components 400mm 662mm 525mm 坑距 Rough-in： 305/400mm 侧面图 Side View 正视图 Front View 俯视图 Top View...
- Page 6 水压的确认 最低动态工作水压为0.14MPa(流动时18L/min 以上)，另外 最高静态水压为0.75MPa（静止时)。未能满足此最低水压 时,则无法达到最佳的冲水效果。 最低水压测定要领，没有水压测定器的话，可参考此方法。 打开供水角阀,测量10秒钟流出的水量只要超过3升，说明水压 符合坐便器安装指标。(使用工具:秒表、量杯。) Confirm the water pressure Water Pressure： 0.14Mpa (dynamic) - 0.75Mpa (static). If can't satisfy the min water pressure, the best flushing 以前的供水角阀 The previous effect cannot be achieved. 带接地、防水、 angle valve 防溅电源插座 The best way to test the min water pressure, without a water With a grounded, pressure tester, refer to this method.
- Page 7 供水角阀 Angle valve 带接地、防水、 防溅电源插座 With a grounded, waterproof, splash-proof power outlet 地面排污口 Floor drain 十字标记 Cross mark 。 拆卸以前的供水角阀, 安装上所配置的供水角阀 1.将坐便器侧翻，放置在预先准备的泡沫上。 ※在拆卸之前要先关闭总角阀。 2.目测，在陶瓷排污口中心点所对应的陶瓷侧面上画一条垂直 ※在更换角阀前, 请先排净管道中的泥沙等杂物,直至清水流出。 陶瓷底平面的线，另一侧面同上，同时在陶瓷前部中间点画一条 Remove the previous water supply angle valve and install 垂直地面的线。 the configured water supply angle valve. 1.Gently flip the toilet , Place it on the pre-prepared foam board.
- Page 8 进水管 Inlet pipe 记号 Mark 十字标记 Cross mark 。 将坐便器进水管连接到角阀上 抬起坐便器，将陶瓷体上的记号对准地面十字标记，将坐便器慢慢 Connect the toilet feed pipe to the filter. 放到地面上调整使两者标记重合。将坐便器向下按压，使油泥充分 接触地面，与地面连接紧密。 ※在标记重合后切勿移动或左右摇晃坐便器，否则油泥产生的密 封可能遭到破坏，从而导致漏水。 Lift the toilet, align the mark on the toilet bowl with the cross mark on the ground, and place the toilet slowly adjust to the ground so that the two marks coincide.
- Page 9 备用电池的安装和更换 备用电池的作用是保证坐便器在异常断电后仍有冲水功能。 （新机通水前请安装备用电池） 若停电后按冲洗键机器不能冲水，可能是备用电池电量不足所致， 请更换电池。 备用电池安装更换/更换步骤： 1.拔掉主机电源插头。 2.抬起上盖。 3.打开电池盒后盖。 4.安装/更换电池，注意电池的正负极方向。 5.按压坐便器侧面的冲水旋钮，确认能正常冲水。 6.盖回电池盒后，重新固定好整机上盖。 7.恢复主机电源插头与插座的连接。 Install or replace spare battery The backup battery is used to ensure that the toilet can still flush after abnormal power failure. (Please install the battery before confirm the water) If the machine cannot flush after pressing flush button after power failure, it may be caused by insufficient power of the spare battery, please replace the battery.
- Page 12 Warning 警告 本产品必须可靠接地。 请勿将点燃的香烟及其他燃烧物投入坐便器内。 ※否则可能会因故障或短路而导致触电。 ※否则容易发生火灾。 Do not throw the lit cigarettes or other burning things ※当不确定时，请联系电器安装公司。 into the toilet. The product should be electrically grounded appropriately. Otherwise fire hazard may occur. Not doing so may cause electric shock due to malfunction ※...
- Page 13 儿童不应玩耍本产品。 请勿把电源线随意拉拽、破损、强行弯曲和 ※否则可能造成人身伤害。 扭曲、拉伸、卷曲、打捆、承重、过度夹挤。 Do not leave your children playing with the product. ※否则电源线破损会导致触电或火灾。 Doing so may cause the children get injured. ※ Do not pull, damage, bend by force, twist, tense, curl, knot, crimp the cord. ※ Doing so would cause the broken of the cord, which would leads electric shock or fire hazard.
- Page 14 请勿向坐便器或遥控器内部加水或清洁剂。 请避免安装在潮湿及易浸到水的浴室内使用。 请勿用水或清洁剂弄湿坐便器及电源插头。 请勿将水喷淋到本产品上面或用水冲洗，以 ※否则可能会有触电和发生火灾的危险。 防内部进水，造成损失。 Do not add water or detergent to the toilet bowl or remote ※否则容易引发触电、火灾。 controller. Do not wet the toilet bowl or power plug with water or Please do not install it in the wet environment or in the bathroom detergent.
- Page 15 Caution 注意 请勿长时间使用座温的“高”、“中”档。 请避免阳光直射或将取暖器靠近本产品。 ※否则长时间使用会有烫伤的危险。 ※否则可能造成产品变色。 Do not use seat temperature, ”high”、”medium” gear Keep the product away from direct sun light and for a long term. heating apparatus. ※Otherwise, it may cause discoloration of the product. Otherwise, it may have a risk of scald for long-term use. ※...
-
Page 16: Remote Control Code
二.使用说明 Use Instructions 大冲水Full flush 按 键，启动大冲水功能，大水量冲洗坐便器。 Press button, start the full flush function and flush the toilet with a large amount of water. 小冲水Half flush 按 键，启动小冲水功能，小水量冲洗坐便器。 Press button, start the half flush function and flush the toilet with a small amount of water. - Page 17 浅白色呼吸灯 Light white breathing lamp 亮白色 Bright white 待机或关机（断电）时按压旋钮启动冲水。 待机时快速按压旋钮两次启动小冲水 Press the knob to start flushing during standby or shutdown(power off). When standly, quickly press the knob twice to start the small flush.
- Page 18 预润净瓷Pre-flushing Automatically turn on the pre-flushing function after seated. 着座后自动开启预润净瓷功能。当系统检测到着座时，出少量水 When the system detects seating, a small amount of water is 使陶瓷壁湿润，避免因为陶瓷壁太干燥导致挂污。 released, wet the ceramic wall to avoid stains. 自动断电Automatic power off The system detects that there is no operation for 24 hours, and it 系统检测连续24小时无任何操作，将自动关闭座圈加热。...
- Page 19 WARNING Maintenance of Water Inlet Filter 三.进水过滤器的保养 For your health, please clean the filter (or replace the filter) 为了您的健康，请根据当地水质情况及时清洗过滤网（或更换 ● ● in time according to the local water quality. 过滤器）。 When the cleaning intensity is weakened, please clean the 当发现清洗强度减弱时，请及时清洗过滤网（或更换过滤器）。 ●...
- Page 21 220V LWH:662x400x525mm...
