Summary of Contents for milleteknik ECO 12V 10A FLX S

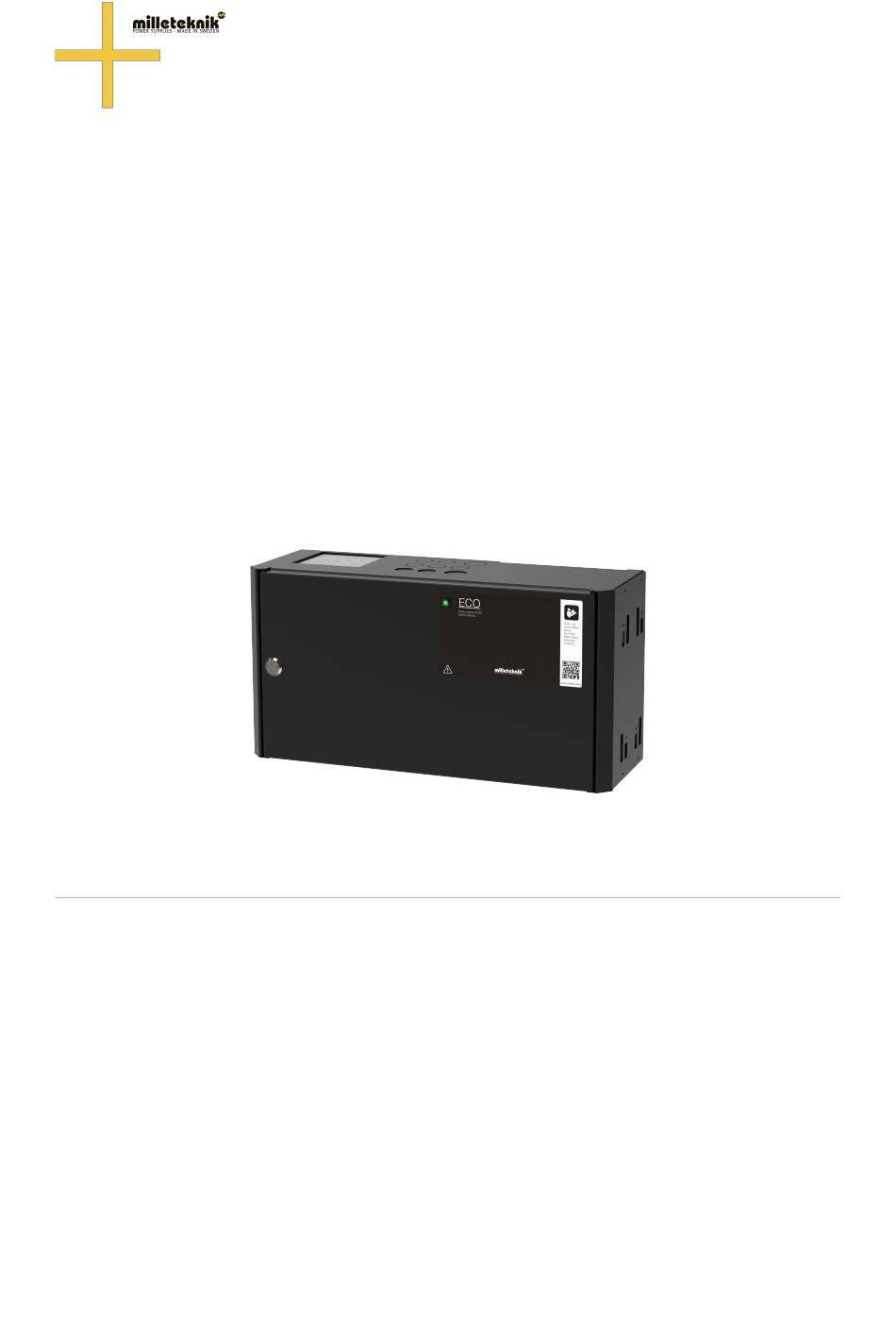

- Page 1 ECO • ECO ECO 12V 10A FLX S, ECO 24V 5A FLX S och ECO 24V 10A FLX S • ECO 12V 10A FLX S, ECO 24V 5A FLX S and ECO 24V 10A FLX S...
- Page 2 350-167 SV, ENG Publiceringsdatum 2022-05-03 Copyright © 2021 Milleteknik AB CEO3-ECO...
-
Page 3: Table Of Contents
8.8.1. Garanti ...................... 21 8.8.2. CE-märkning ....................21 8.8.3. Support ...................... 21 8.8.4. Kontakta oss ....................22 8.8.5. Tillverkningsland ..................22 8.8.6. Designad och producerad av Milleteknik AB ..........22 8.9. Batterier ....................... 22 8.9.1. Batterier ingår ej utan säljs separat .............. 22... - Page 4 8.9.2. 7,2 Ah, 12 V AGM-batteri ................22 8.9.3. 14 Ah, 12 V AGM-batteri ................22 8.9.4. Reservdrifttider -översikt ................23 9. FAQ ECO ........................24 10. Underhåll ........................24 10.1. Batteribyte ......................24 10.2. Underhållsschema batterier och batteribackup ............25 11.
- Page 5 8.8.3. Support ...................... 42 8.8.4. Contact us ....................42 8.8.5. Country of manufacture ................42 8.8.6. Designed and produced by: Milleteknik AB ........... 42 8.9. Batteries - recommended, not included ..............42 8.9.1......................... 42 8.9.2. 7.2 Ah, 12 V AGM battery ................42 8.9.3.
- Page 6 Den här sidan är avsiktligt lämnad tom.
-
Page 7: Eco
FS01C10224P050 5213645 ECO 24V 10A FLX S FS01C10224P100 5213646 1.2. Revisioner och om detta dokuments utgåva Gällande och senast publicerad utgåva av detta dokument finns på www.milleteknik.se. Detta dokuments giltlighet kan inte garanteras, då ny utgåva publiceras utan föregående meddelande. -
Page 8: Komponentöversikter
2. KOMPONENTÖVERSIKTER 2.1. Komponentöversikt ECO FLX S Tabell 1. Komponentöversikt Bokstav Förklaring Skåp i svart pulverlackad plåt. Nätaggregat, plats och typ varierar med konfiguration. Moderkort. Kabelgenomföringar. Plats för batterier. 3. KAPSLING 3.1. Konsol Konsoler används för att enheten skall kunna monteras på vägg eller i 19" rack. -
Page 9: Montering På Vägg Eller I 19" Rack
Förklaring Gem i konsol som säkrar konsolen till kapslingen. Hål för skruv - kan användas för att säkra konsolen i kapslingen. Konsolen skruvas fast i vägg eller 19" rack. 3.2. Montering på vägg eller i 19" rack Enheten kan monteras i 19” rack eller på vägg. Medföljande konsoler kan fästas på två sätt: Vid montering på... -
Page 10: Inkoppling Av Batterier
Figur 1. Montera konsoler på FLX S kapsling Vänster konsol: vänd mot framsidan för montering i 19" rack. Höger konsol vända mot baksidan för montering på vägg. 4. INKOPPLING AV BATTERIER 4.1. Inkoppling av batterier, 24 V Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas. -
Page 11: Inkoppling Av Batterier, 12 V
4.2. Inkoppling av batterier, 12 V Batterikablage är monterat på moderkortet vid leverans. Bilder nedan visar endast hur kablage skall kopplas. Placera batterierna i skåpet med batteripolerna utåt, mot skåpluckan. Anslut batterikablaget till batteriet. Röd kabel på plus och svart kabel på minus. •... -
Page 12: Ceo3-Eco
Förklaring Minuspol kopplas till 5, batterisäkring. Batterisäkring. Pluspol kopplas till 5, batterisäkring. Minuspol för batterikabel från 2. 5. CEO3-ECO 5.1. Moderkort beskrivning 5.1.1. Anslut i denna ordning För att minimera risken för fel som kan uppstå i samband med kortslutning skall anslutningar till moderkort ske i denna ordning. -
Page 13: Anslut Last
Tabell 3. Anslut larm P3 P3:4-6 Förklaring Summalarm P3:4 P3:5 P3:6 5.1.3. Anslut last Tabell 4. Lastanslutningar Nummer på kretskort Förklaring P2:1 Anslutning för last 1 +. P2:2 Anslutning för last 1 -. P2:3 Anslutning för last 2 +. P2:4 Anslutning för last 2 -. -
Page 14: Styr Larmgräns
*Levereras utan bygel på JU2 5.1.6. Säkringar Enhet Säkring Förklaring Samtliga T2,5A Elnätssäkring ECO 24V 5A FLX S F2, F6 Lastsäkring + ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 F10A Lastsäkring + Samtliga T16A Batterisäkring... -
Page 15: Driftsättning - Hur Enheten Skall Startas
VARNING FÖR BYTE AV SÄKRINGAR (A) Skaderisk föreligger om säkring byts till en större än vad enheten levereras med. Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag. 6. -
Page 16: Produktblad - Tekniska Data
Figur 5. ECO FLX S ECO FLX S finns för montering på vägg eller i 19" rack. 8.1.1. Namn, artikelnummer och e-nummer Namn Artikelnummer E-nummer ECO 12V 10A FLX S FS01C10212P100 5213644 ECO 24V 5A FLX S FS01C10224P050 5213645 ECO 24V 10A FLX S... -
Page 17: Användningsområden
*Kontrollerad laddning (controlled charging) förhindrar att batterier överladdas vilket förlänger dess livslängd betydligt. • För AGM-batterier. • Går att testa i batteridrift. • Har kontrollerad laddning för bättre driftekonomi. 8.1.3. Användningsområden Används mest i: Passersystem Låssystem Rökluckor 8.1.4. Fast installation Produkten är avsedd för fast installation. -
Page 18: Kretskort - Tekniska Data
24 V *Levereras utan bygel på JU2 SÄKRINGAR Enhet Säkring Förklaring Samtliga T2,5A Elnätssäkring ECO 24V 5A FLX S F2, F6 Lastsäkring + ECO 12V 10A FLX S ECO 24V 10A FLX S F2, F6 F10A Lastsäkring + Samtliga T16A Batterisäkring... -
Page 19: Nätaggregat
Säkringens funktion är att skydda ansluten last och dess lastkablage mot skada och brand. Det går inte att byta säkring till en större för att öka strömuttag. 8.5. Nätaggregat 8.5.1. Nätaggregat - Tekniska Data LRS-150-12 Sitter i: ECO 12V 10A FLX S Info Förklaring Utspänning 13,6 V Utström... -
Page 20: Nätaggregat - Tekniska Data Rsp-320-24
Info Förklaring Konstantspänning +/- 0,5 % Reglernoggrannhet + / - 1,0 % Ingångsström (230 V) 1,7 A Nätspänningsfrekvens 47 Hz- 63 Hz Nätspänning 230 V AC - 240 V AC Märkeffekt 156 W Temperaturområde -30°C - +70°C Luftfuktighetsområde 20 % - 90 % RH icke kondenserade Nätaggregatet är anpassat och kalibrerat med batteribackupens hård-/mjukvara. -
Page 21: Länk Till Senaste Informationen
Kontakta Milleteknik för mer information. Milleteknik ger support under produktens livslängd, dock som längst 10 år efter inköpsdatum. Byte till likvärdig produkt kan förekomma om Milleteknik bedömer att reparation inte är möjlig. Kostnader för support tillkommer efter det att garantitiden har gått 8.8.2. -
Page 22: Kontakta Oss
433 30 Partille Sverige +46 31-34 00 230 www.milleteknik.se 8.8.5. Tillverkningsland Sverige 8.8.6. Designad och producerad av Milleteknik AB 8.9. Batterier 8.9.1. Batterier ingår ej utan säljs separat 8.9.2. 7,2 Ah, 12 V AGM-batteri Batterityp Underhållsfritt AGM, blysyra-batteri. 12 V 7,2 Ah Tabell 8. -
Page 23: Reservdrifttider -Översikt
Tabell 9. 10+ Design life* batteri Artikelnummer E-nummer Artikelnamn Terminal Mått. Höjd, Vikt per Fabrikat bredd, djup styck MT113-12V14-01 5230537 UPLUS 12V 14Ah Flatstift 151x98x101 mm 4,2 kg UPLUS 10+ Design life 6,3 mm batteri *Design life är hållbarheten i år för ej använt batteri. Omgivningsfaktorer som värme och last påverkar livslängden. Batterier som har en hållbarhet (+10 Design lLife) på... -
Page 24: Faq Eco
Svar: Det beror på många saker. Omgivningstemperatur (20 °C - 25 °C är optimalt), hur mycket batterier laddas och hur mycket det används. Det beror även på märket av batterier. Milleteknik rekom- menderar UPLUS-batterier, de har bäst driftsäkerhet och det är de batterier vi använder när vi designar våra enheter. -
Page 25: Underhållsschema Batterier Och Batteribackup
10.2. Underhållsschema batterier och batteribackup Underhållsschemat för batterier gäller fabrikat UPLUS och med följande seriebenämningar: US, USL, USF, samt för batterier av fabrikat XLENT POWER med seriebenämning XLT och XLL. För skötselan- visningar se separat dokument ”skötselanvisningar ventilreglerat blybatteri”. Tabell 12. Batteribyte Seriebeckning Batteriyp Byt batteri efter*... -
Page 26: Adress Och Kontaktuppgifter
Kontrollera att batteriet är helt och rent och att polerna är fria från korrosion. Om det finns korrosion på polerna: Kontrollera att batteriet inte läcker syra. Rengör sedan polerna och anslut batteriet igen. Smörj sedan med batteripolfett över ansluten pol. 11. ADRESS OCH KONTAKTUPPGIFTER Milleteknik AB Ögärdesvägen 8 B 433 30 Partille Sverige 031-340 02 30 info@milleteknik.se... -
Page 27: Eco
5213646 1.2. Revisions and the edition of this document The current and most recently published edition of this document is available at www.milleteknik.se. The validity of this document can not be guaranteed, as new editions are published without prior notice. -
Page 28: Component Overviews
2. COMPONENT OVERVIEWS 2.1. Component overview Table 1. Component overview Number Explanation Cabinet in black powder-coated sheet metal. The power supply, location and type vary with configuration. Motherboard. Cable entries. Batteries. 3. ENCLOSURES 3.1. Bracket Brackets are used so that the unit can be mounted on a wall or in a 19 "rack. -
Page 29: Mounting On A Wall Or In A 19 "Rack
Explanation Clip in bracket that secures the bracket to the housing. Holes for screws - can be used to secure the bracket in the housing. The brackets is screwed to a wall or 19 "rack. 3.2. Mounting on a wall or in a 19 "rack The unit can be mounted in a 19”... -
Page 30: Connection Of Batteries
Figure 1. FLX S - mount brackets Left bracket facing the front for mounting in a 19 "rack. Right bracket facing the back for wall mounting. 4. CONNECTION OF BATTERIES 4.1. Connection of batteries in FLX S, FLX M and FLX L Battery wiring is mounted on the circuit board upon delivery. -
Page 31: Connection Of Batteries In Flx S, Flx M And Flx L
4.2. Connection of batteries in FLX S, FLX M and FLX L Battery wiring is mounted on the circuit board upon delivery. Pictures below only show how to connect wiring. Place the batteries in the cabinet with the battery terminals facing outwards, against the cabinet door. -
Page 32: Ceo3 V5 Up
Explanation Plus terminal for battery cable from 2. Minus terminal is connected to 5, battery fuse. Battery fuse. Plus pole is connected to 5, battery fuse. Minus terminal for battery cable from 2. 5. CEO3 V5 UP 5.1. Motherboard description 5.1.1. -
Page 33: Connect Load
Table 3. Connect alarm P3 P3: 4-6 Explanation Sum-alarm P3: 4 P3: 5 P3: 6 5.1.3. Connect load Table 4. Load connections Circuit board number Explanation P2: 1 Connection for load 1 + P2: 2 Connection for load 1 - P2: 3 Connection for load 2 +. -
Page 34: Control Alarm Limit
Unit Fuse Type Explanation All units T2,5A Mains fuse ECO 24V 5A FLX S. F2, F6 Load fuse + ECO 12V 10A FLX S. ECO 24V 10A FLX S. F2, F6 F10A Load fuse + All units T16A Battery fuse... -
Page 35: Commissioning - How To Start The Unit
FUSE REPLACEMENT WARNING (A) There is a risk of damage if the fuse is changed to a larger one than what the unit is delivered with. The function of the fuse is to protect the connected load and cables against damage and fire. It is not possible to change the fuse to a larger one to increase the power output. -
Page 36: Eco Product Sheet
Figure 5. ECO FLX S ECO FLX S The unit can be mounted on wall or in 19"-rack. 8.1.1. Name, article number and e-number Name Article number E-number (SV) ECO 12V 10A FLX S FS01C10112P100 5213644 ECO 24V 5A FLX S FS01C10124P050 5213645... -
Page 37: Areas Of Use
* Controlled charging prevents batteries from being overcharged, which significantly extends their serv- ice life. • For AGM batteries. • Can be tested with only batteries connected. • Has controlled charging for better operating economy. 8.1.3. Areas of use Most used in: Access control system Lock system Smoke hatches... -
Page 38: Expected Operating Time In The Event Of A Power Failure ( With New Batteries)
8.3. Expected operating time in the event of a power failure ( with new batteries) System Number Battery Load: Load: 1 Load: 2 Load: 4 Load: 6 Load: 8 voltage of batter- type 0.5 A 12 V 2 pcs. 7.2 Ah 24 h 12 h 30 min. -
Page 39: Power Supply
Unit Fuse Type Explanation ECO 24V 5A FLX S. F2, F6 Load fuse + ECO 12V 10A FLX S. ECO 24V 10A FLX S. F2, F6 F10A Load fuse + All units T16A Battery fuse FUSE REPLACEMENT WARNING (A) There is a risk of damage if the fuse is changed to a larger one than what the unit is delivered with. -
Page 40: Power Supply - Technical Data Rsp-320-24
Info Explanation Output voltage 27.3 V Output current: 0 A - 6.5 A Output voltage, ripple 200 mVp-p Overvoltage 28.8 V - 33.6 V Voltage recharge, ripple / current limitation Less than 0.6 Vp-p Efficiency Current limitation 110% - 140% Constant voltage +/- 0.5% Regulatory accuracy... -
Page 41: Technical Data Enclosures
10 years after the date of purchase. Switching to an equivalent product may occur if Milleteknik deems that repair is not possible. Support costs may (at Milleteknik's discretion) occour after the warranty period has expired. -
Page 42: Support
8.8.5. Country of manufacture Country of manufacture / country of origin is Sweden. For more information, contact your seller. 8.8.6. Designed and produced by: Milleteknik AB 8.9. Batteries - recommended, not included 8.9.1. 8.9.2. 7.2 Ah, 12 V AGM battery Battery type Maintenance-free AGM, lead-acid battery. -
Page 43: Ah, 12 V Agm Battery
* Design Life is the durability this year for unused battery. Environmental factors such as heat and load affect service life. Batteries that have a durability (+10 Design lLife) of 10+ years usually need to be replaced after 4-5 years. 8.9.3. -
Page 44: Faq Eco
Answer: It depends on many things. Ambient temperature (20°C - 25°C is optimal), how much the bat- teries are charged and how much they are used. It also depends on the brand of batteries. Milleteknik recommends UPLUS batteries, they have the best operational reliability and these are the batteries we use when we design our units. -
Page 45: Maintenance Schedule Batteries
10.2. Maintenance schedule batteries The maintenance schedule applies to batteries made by UPLUS and with the following serial names: US, USL, USF, and for batteries made by XLENT POWER with serial names XLT and XLL. For maintenance instructions see separate document "care instructions valve-regulated lead-acid battery”. -
Page 46: Address And Contact Details
Check that the battery does not leak acid. Then clean the terminals and reconnect the battery. Then lubricate with battery terminal grease over the connected terminal. 11. ADDRESS AND CONTACT DETAILS Milleteknik AB Ögärdesvägen 8 B S-433 30 Partille... - Page 47 This page is intentionally left blank.
