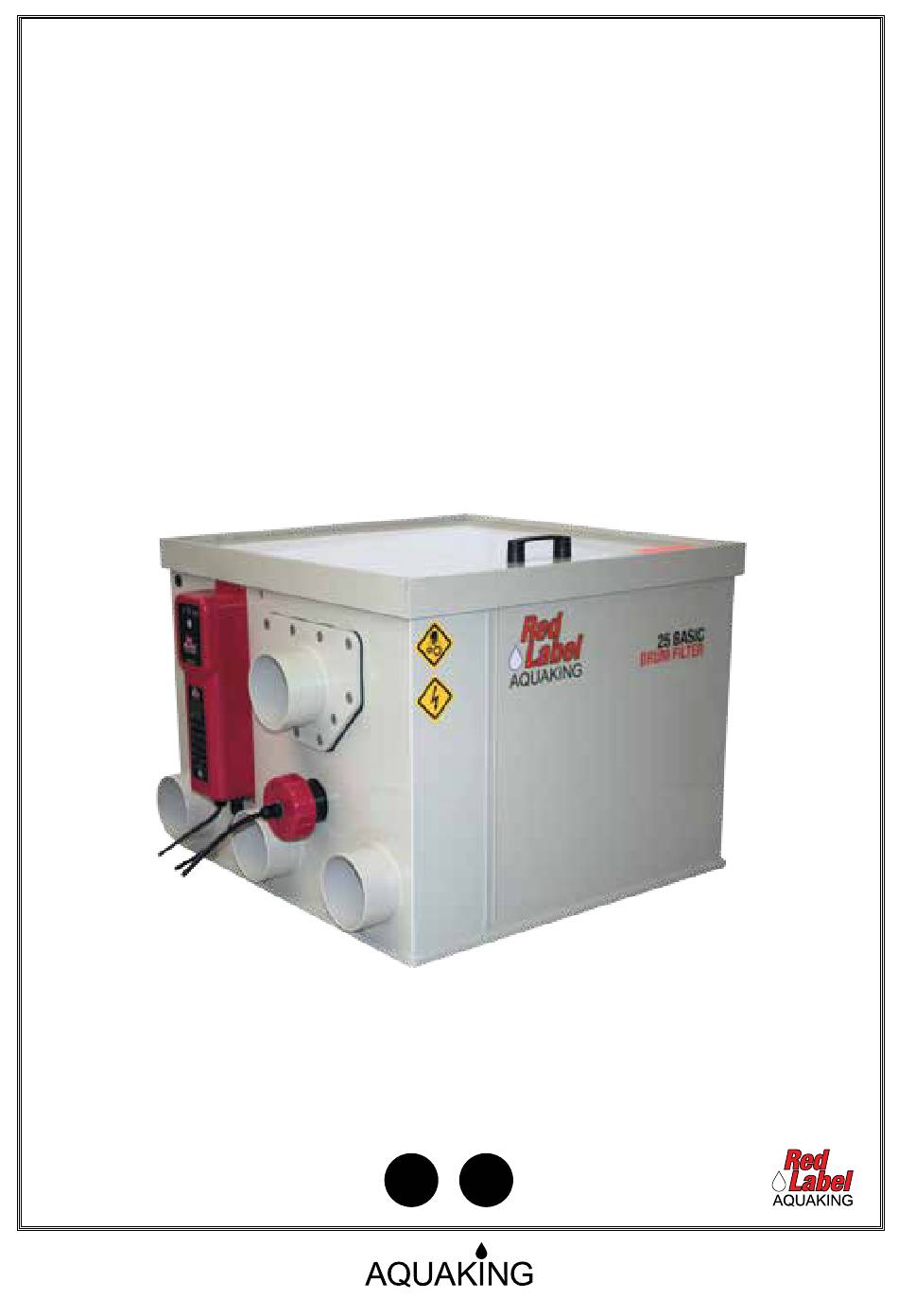

- Page 1 Red Label drum filter basic model 2 handleiding / manual • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 2 LEGENDA Drum Spoelpomp Sproeiers Vuil afvoer 3 x Inlaat 110 mm Aandrijfmotor 2 x Uitlaat 110 mm Vlotter Nooddop (Gravity) • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 3 Besturingskast Aansluitkabel met koppeling • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 4 Gravity Pomp gevoed • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 5 8000- 7999 11999 12000 REPLACE & RESET • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 6 Pomp gevoed. Een pomp gevoede filter opstelling komt vaker voor en is ook makkelijker te installeren. De Gravity opstelling is veel complexer te installeren maar biedt in het algemeen betere resultaten en is beter geschikt voor grotere vijvers. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 7 29,5 cm Hart van buis Belangrijk! De Drum Filter Basic is een voorfilter systeem. Een biologisch filter, zoals de Red Label Moving Bed Filter, moet aangesloten worden voordat het water retour de vijver ingaat. Gravity vuil afvoer • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 8 AquaKing Red Label Basic Drum Filter Bedankt voor de aanschaf van een AquaKing Red Label Basic Drum Filter. Wij streven ernaar om u kwaliteits producten en professionele service te bieden. Om ervoor te zorgen dat uw nieuwe aankoop goed en veilig functioneert raden wij u aan om deze handleiding te lezen alvorens het in gebruik te nemen.
- Page 9 Door de intelligente elektronica geeft het apparaat op tijd aan wanneer de UV-C lamp niet meer genoeg straling produceert en dus aan vervanging toe is. Zo heeft u te allen tijde een perfect werkend apparaat. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 10 • Het filter dient beschermt te worden tegen vorst. Het filter en het water dat zich daarin bevindt mag nooit bevriezen. Ideaal temperatuur 6-32˚C, onder 6˚C en boven 32˚C verliezen kunststoffen hun stevigheid. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 11 • Steek de UV-C lamp (F) in de lamphouder (J) en schuif het geheel voorzichtig verder in het kwartsglas (I). Zorg dat de O-ringen (K1 / K2) altijd goed zitten. • Draai de borgmoer (G) handvast op het puntstuk (H). • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 12 • Na ongeveer 20-30 min. dient de spoelcyclus automatisch herhaald te worden. • Bij langere wachttijden kunt u op de hoogte van de vlotter (Z) aanpassen. Let op! Bij het afstellen van de vlotter (Z)/ openen van het deksel (L) dient de stroomtoevoer altijd verbroken te zijn. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 13 11) Na vervanging van de UV-C lamp (F) dient het apparaat gereset te worden. Daarvoor moet de knop (T) op de elektronische ballast (E) 5 seconden ingedrukt gehouden worden. Hierna zal het groene lampje weer gaan branden. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 14 Aandraaimoment Instellen • Motordeksel verwijderen • Momentsleutel op M10 moer plaatsen die op de as zit • Drum vasthouden en aandraaimoment op 65Nm instellen Indien u hulp nodig heeft, kunt u contact opnemen met uw dealer. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 15 • Leg de deksel terug op de behuizing (M) • Plaats nu de stekker weer in het stopcontact en houdt de drukknop (Q) 10 sec. lang in. Nu worden de motor en hogedruk pomp weer geactiveerd. Bij twijfel altijd een erkend installateur raadplegen! • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 16 Garantievoorwaarden 2 jaar garantie is geldig op alle AquaKing Red Label producten. Garantie dekt fabrieksfouten en onvolkomendheden. Op het claimen van garantie zitten een aantal voorwaarden; • U dient in het bezit te zijn van een factuur of aankoopbewijs waarop het volgende staat vermeld;...
- Page 17 Aankoopbewijs / Garantiebewijs Winkel stempel Aankoopdatum: __ / __ / ____ Model: Drum Filter Basic Model 2 Garantieperiode 2 jaar Vragen? Neem contact op met Red Label AquaKing; info@aquaking.nl • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 18 LEGEND Drum High-pressure pump Sprayers Drainage 3 x Inlet 110 mm Drive motor 2 x Outlet 110 mm Ballast Emergency caps (Gravity) • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 19 Controller Box Connecting cables • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 20 Gravity Pump fed • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 21 8000- 7999 11999 12000 REPLACE & RESET • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 22 A pump fed set-up is more common and is also easier to install. The gravity set-up is more complex in regard to installation but generally produces better results and is better suited for larger ponds. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 23 29,5 cm Hart van buis Important! The Drum Filter Basic is a pre-filter system. A biological filter, such as Red Label Moving Bed, must be installed/connected before the water is returned to the pond. Gravity vuil afvoer • www.aquakingredlabel.nl • info@aquaking.nl...

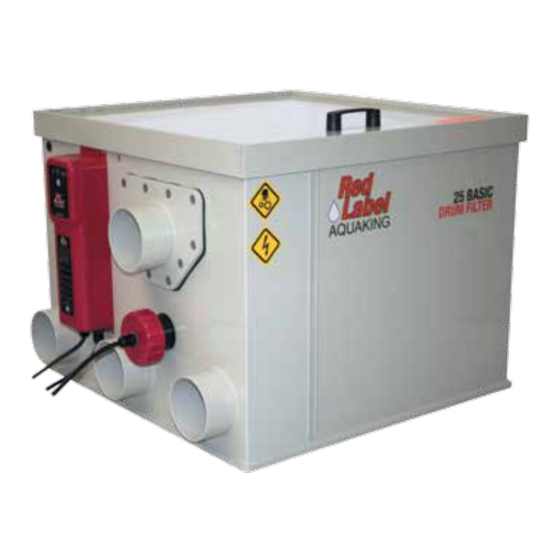

- Page 24 AquaKing Red Label Basic Drum Filter Thank you for purchasing an AquaKing Red Label Basic Drum Filter. We strive to offer you quality products and professional service. In order to ensure that your new purchase functions properly and safely, we advise you to read this manual thoroughly before usage.
- Page 25 Operation The AquaKing Red Label Basic Drum Filter is a low maintenance pre-filter system which provides clean, clear water without continuous monitoring for the end user. The built-in UV-C unit features a sophisticated design and high-end quality materials which allows in a higher doses of UV-C radiation. The radiation has a measured wavelength of 253.7 nM.
- Page 26 • Switch off the filter system and Controller Box before opening the filter for maintenance. • The filter must be protected from frost. The filter and the water within must never be allowed to freeze. Ideal temperatures range from 6-32C. Outside this temperature range, the filter material loses its strength. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 27 3) Insert the UV-C lamp (F) into the lamp holder (J) and carefully push the entirety into the quartz glass (I). Ensure the O-rings (K1/K2) always sit correctly. 4) Tighten the locking nut (G) back onto the adapter (H) by hand. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 28 • After around 20-30 minutes, the rinsing cycle should be repeated automatically. With longer intervals you can adjust the ballast height (Z). Attention! When adjusting the ballast (Z)/ opening the cover (L), the power supply must always be disconnected. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 29 11) After replacing the UV-C lamp (F) the filter must be reset. To do this the button (T) on the electronic ballast (E) must be held in for 5 seconds. A green light will burn when this has been completed. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 30 1) Remove the motor cover. 2) Place torque wrench on M10 nut which is on the shaft. 3) Hold the drum in position while setting the torque to 65Nm. If this unclear or you need help please contact your dealer. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 31 • Place the filter lid (M) back on the filter. • Reconnect the power supply and hold the button (Q) in for 10 seconds. The motor and high-pressure pump are reactivated. If in doubt always consult your dealer or an experienced professional. • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 32 • The customer is responsible for transporting the product to the dealer for warranty claim. In the event that that is physically impossible, an email is to be sent to info@aquaking.nl and AquaKing will then handle the warranty claim.
- Page 33 Proof of Purchase / Warranty Shop stamp Date of purchase: __ / __ / ____ Model: Drum Filter Basic Model 2 Warranty 2 years Questions? Contact your dealer or Red Label AquaKing; info@aquaking.nl • www.aquakingredlabel.nl • info@aquaking.nl...
- Page 34 2 handleiding / manual Zijn er onduidelijkheden, neem dan te allen tijde contact op met uw Red Label dealer. Wij wensen u veel plezier met uw AquaKing Red Label series product. • www.aquakingredlabel.nl • info@aquaking.nl...
