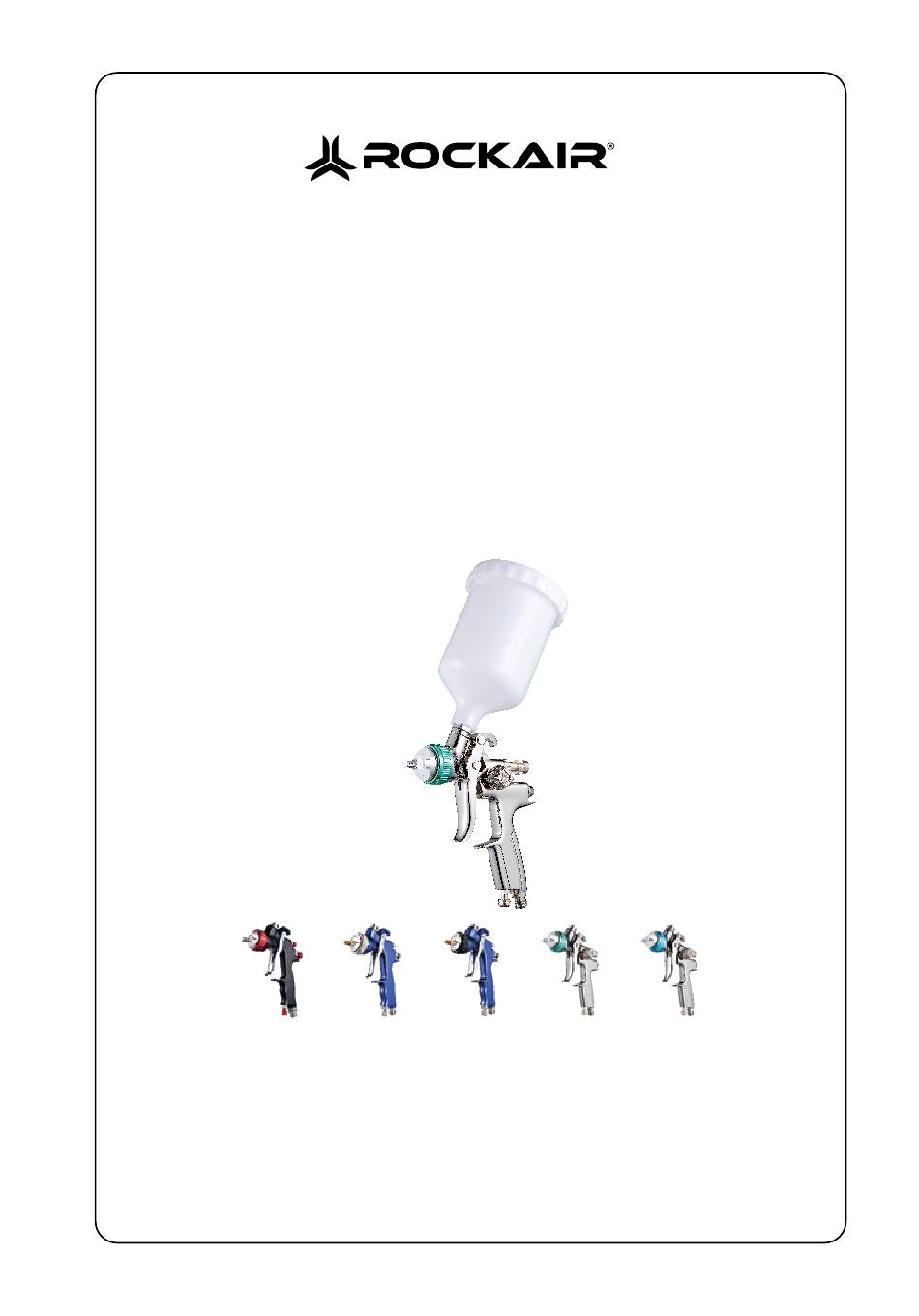

Bedienungsanleitung
Lackierpistolen
SG-1543X / SG-1528H / SG-1528L / SG-2028X / SG-2028H
Mode d'emploi
Pistolet à peinture
Operation manual
Spray gun
Vielen Dank, dass Sie sich für dieses Produkt entschieden haben.
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden.
Nous vous remercions d'avoir choisi ce produit.
Veuillez lire les instructions de ce manuel avant de l'utiliser.
Grazie per aver scelto questo prodotto.
Leggere attentamente il presente manuale di istruzioni prima di utilizzare il prodotto.
BA
04/22
Advertisement
Related Manuals for Rockair SG-1543X
Summary of Contents for Rockair SG-1543X
- Page 1 Bedienungsanleitung Lackierpistolen SG-1543X / SG-1528H / SG-1528L / SG-2028X / SG-2028H Mode d’emploi Pistolet à peinture Operation manual Spray gun Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät verwenden.
- Page 2 Lesen Sie die Bedienungsanleitung vor der Inbetriebnahme sorgfältig durch. Weitere Informationen finden Sie in der Bedienungsanleitung, im Service-Hand- buch, und dergleichen. Das Servicepersonal ist verpflichtet, die Bedienungsanleitung und das Service-Hand- buch vor der Inbetriebnahme sorgfältig zu lesen. Recyceln Sie unerwünschte Materialien, anstatt sie zu entsorgen. Alle Geräte und Verpackungen sollten in einem regionalen Recyclingzentrum sortiert, aufbewahrt und auf ökologische Weise aufbereitet werden.
-
Page 3: Betrieb
Technische Angaben Art.-Nr. 120672 120673 120674 120675 120676 Bezeichnung SG-1543X SG-1528H SG-1528L SG-2028X SG-2028H Spezifikation HVLP LVLP HVLP Becherinhalt 500 ml 500 ml 500 ml 500 ml 500 ml Materialeinlass M16 x 1,5P M16 x 1,5P M16 x 1,5P M16 x 1,5P M16 x 1,5P Standard-Düse... -
Page 4: Problemlösungen
Problemlösungen Zustand Ursache Behebung Schweres Muster oben oder unten 1. Luftkappe ist beschädigt oder Luftkappe reinigen oder ersetzen Flüs- verschmutzt sigkeitsdüse reinigen oder ersetzen 2. Flüssigkeitsdüse ist beschädigt oder verschmutzt Starkes Muster auf der rechten oder Das Hornloch der linken oder rechten 1. - Page 5 Zustand Ursache Behebung Geteiltes Sprühbild Zerstäubungsluftdruck zu hoch. Am Transformator oder an der Pistole Flüssigkeitsdurchfluss zu niedrig. reduzieren. Flüssigkeitsdurchfluss Einstellventil des Verteilers zu hoch erhöhen. Einstellen. eingestellt. Unmöglich, ein rundes Muster zu Mustereinstellschraube sitzt nicht Reinigen oder ersetzen. erhalten richtig. Festziehen.
- Page 6 www.widmertools.ch...
- Page 7 Beschreibung Beschreibung Luftkappensatz Abzug Kappenring Lufteinlass Luftregler-Satz Dichtung Luftkappe Ventilschaft Halterung 18-1 C-Ring Flüssigkeitsdüse 18-2 Mutter Sitz Pistolenkörper 18-3 O-Ring Flüssigkeitsanschluss 18-4 Luftregulierungsknopf Baugruppe zur Mustersteuerung Nadeldichtung Ventilschaft Mutter Sitz E-Ring Filter Ventilsitz Schwerkraftbecher O-Ring Becher Bedienknopf 23-1 Deckel des Bechers Farbsteuerungseinheit Schraubenschlüssel Ventilschaft...
- Page 8 Lisez attentivement le manuel de‘ l‘utilisateur avant l’utilisation. Des informations supplémentaires sont disponibles dans le manuel de‘ l‘utilisateur, le manuel d’ e ntretien et similaires. Le personnel chargé de l’ e ntretien est tenu de lire attentivement le manuel de‘ l‘utilisateur, le manuel d’...
-
Page 9: Spécifications Techniques
Spécifications techniques N° d'art. 120672 120673 120674 120675 120676 Désignation SG-1543X SG-1528H SG-1528L SG-2028X SG-2028H Spécification HVLP LVLP HVLP Contenu du godet 500 ml 500 ml 500 ml 500 ml 500 ml Entrée produit M16 x 1,5P M16 x 1,5P... - Page 10 Problemlösungen Problème Cause Solution Partie supérieure ou inférieure lourde 1. La tête d‘air est endommagée ou Nettoyez ou remplacez la tête d‘air sale. Nettoyez ou remplacez la buse de fluide 2. La buse du produit est endom- magée ou sale. Côté...
- Page 11 Problème Cause Solution Répartition scindée du jet de pulvéri- Pression d‘air d‘atomisation trop élevée. Réduire au niveau du transformateur sation. Le débit du fluide est trop faible. ou du pistolet. Augmentez le débit des Le réglage de la vanne de l‘épandeur est fluides.
- Page 12 www.widmertools.ch...
- Page 13 Description Description Kit de tête d'air Gâchette Bague de tête Entrée d'air Kit de régulateur d'air Joint d'étanchéité Tête d'air Tige de manœuvre Dispositif de retenue 18-1 Anneau de retenue de type C Buse de fluide 18-2 Siège de l'écrou Corps du pistolet 18-3 Joint torique...
- Page 14 Read the operating instructions carefully before using the device. For more information, see the owner‘s manual, service manual, and the like. The service personnel are obliged to read the operating instructions and the service manual carefully before commissioning. Recycle unwanted materials instead of discarding them. All devices and packaging should be sorted, stored and processed in an ecological way in a regional recycling center.
- Page 15 Technical data Item no. 120672 120673 120674 120675 120676 Designation SG-1543X SG-1528H SG-1528L SG-2028X SG-2028H Specification HVLP LVLP HVLP Cup capacity 600 ml 600 ml 600 ml 600 ml 600 ml Material inlet M16 x 1,5P M16 x 1,5P M16 x 1,5P...
- Page 16 Problemlösungen Condition Cause Correction Heavy top or bottom pattern 1. Air cap is damaged or Dirty Clean or replace air cap 2. Fluid nozzle is damaged or dirty Clean or replace fluid nozzle Heavy right or left side pattern Horn hole of left or right side is plugged 1.
- Page 17 Condition Cause Correction Split spray pattern Atomization air pressure too high. Reduce at transformer or gun. lncrease Fluid flow too low. fluid flow Spreader adjusting valve set too high. Adjust. Unable to get round pattern Pattern adjustment screw not seated Clean or replace.
- Page 18 www.widmertools.ch...
- Page 19 Description Description Air Cap Set Trigger Cap Ring Air Inlet Air Regulation Set Gasket Air Cap Valve Stem Retainer 18-1 C-Ring Fluid Nozle 18-2 Nut Seat Gun Body 18-3 O-Ring Fluid Connector 18-4 Air Control Knob Pattern Control Assembly Needle Packing Valve Stem Nut Seat E-Ring...
- Page 20 www.widmertools.ch...
