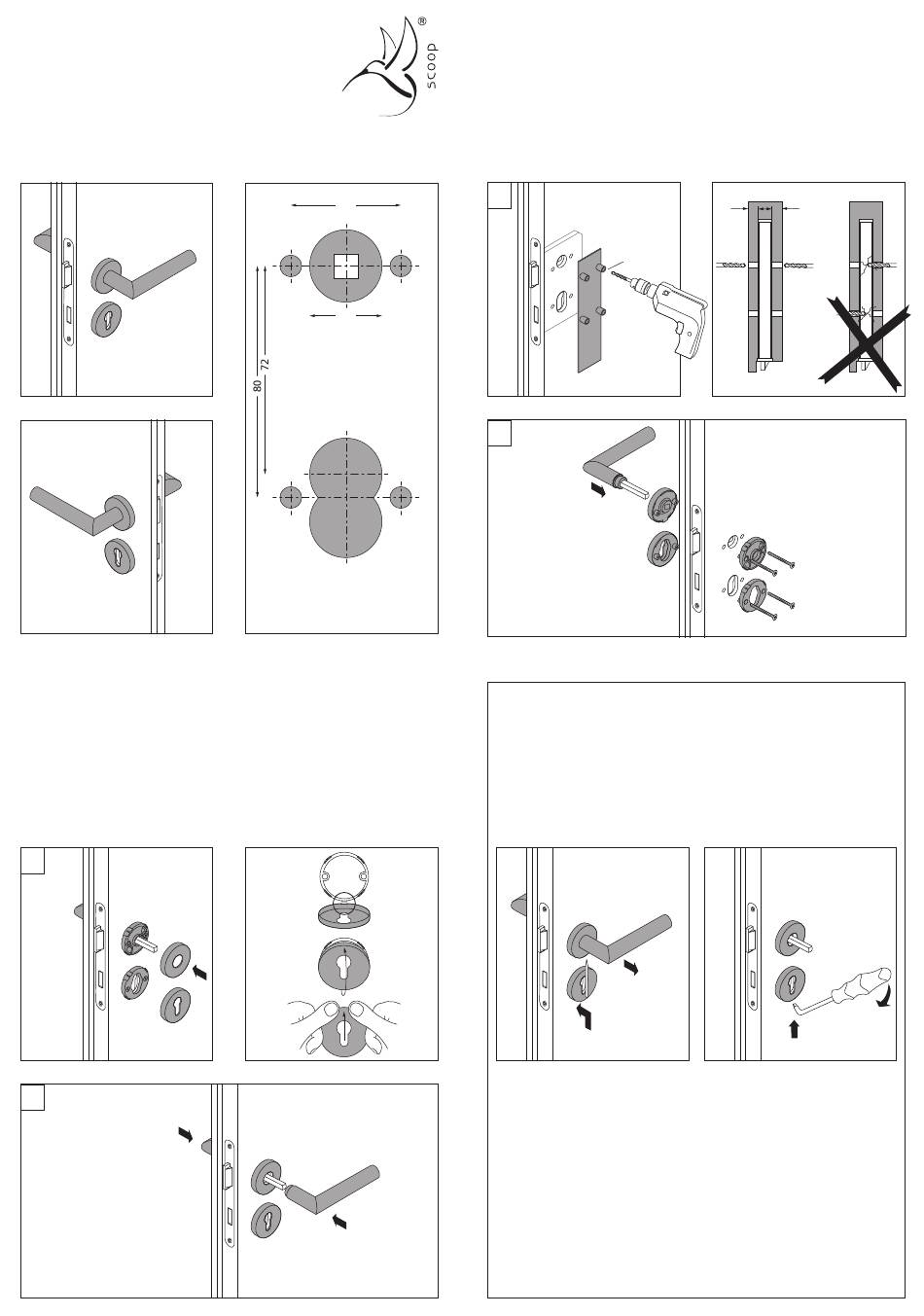

SCOOP Pullbloc 3.1 Assembly Instruction

Montageanleitung für original:
Pullbloc 3.1
®
Slidebloc light 3.1
®
Kugellager- und Gleitlagertechniken
Made in Germany!
Montage nur von Fachpersonal durchführen lassen.
Zur fachgerechten Montage Bohrlehre verwenden. (scoop Artikel 000133).
Die Garnituren sind wartungsfrei, geprüft und zertifiziert.
rechts
links
3. ! Achtung ! Ganz wichtig!!
Zuerst die Deckrosette aufklippen
(Verdrehsicherung beachten!) .
4. Erst danach den Drücker
aufsetzen und von beiden Seiten
zusammenpressen.
3.
4.
38
Ø 7,5 Ø 7,5
25
Ø 7,5 Ø 7,5
1. Bohrlehre senkrecht ausrichten.
! Achtung ! Löcher ø 7,5 mm von
beiden Seiten präzise bohren.
Nicht durchbohren, ansonsten kann
das Schloss beschädigt werden!
1.
Ø 7,5 mm
2.
Zur Demontage mit beiliegendem Werk-
zeug von unten den Klemmmechanismus
entriegeln und Drücker abziehen.
Mit Hilfe eines Rosettenhebers die Deck-
rosetten von den Unterkonstruktionen
abklippen.
3.
2.
1.
2. ! Achtung ! Bei Unterkonstruktio-
nen LINKS und RECHTS beachten.
Linke Unterkonstruktion in die
Bohrungen pressen, Drücker mit
Vierkant durch Unterkonstruktion
und Schlossnuss schieben. Die rechte
Unterkonstruktion über den Vier-
kant schieben und verschrauben.
! Achtung ! Bitte beachten Sie, dass
nicht jeder Türtyp im Schlossbereich
gleich stabil ist. Die Schrauben dem
Türtyp entsprechend festschrauben.
max. max.
scoop Beschläge Vertriebs-GmbH
Kaltenbrunn 22
D-83413 Fridolfing
E-Mail: info@scoop-tec.de
Home: www.scoop-tec.de
