SCOOP Pullbloc 4.1 FS Panik Assembly Instruction

Montageanleitung für original:
Pullbloc 4.1 FS Panik
®
Für Schlösser mit geteilter Nuss.
Kugellagertechnik
Made in Germany!
Montage nur von Fachpersonal durchführen lassen.
Zur fachgerechten Montage Bohrlehre verwenden. (scoop Artikel 000133).
Die Garnituren sind wartungsfrei, geprüft und zertifiziert.
rechts
links
4. ! Achtung prüfen ! Der Vierkant
muss mindestens 5 mm aus dem
Anker überstehen, um eine perfekte
Drückerführung zu gewährleisten!
4.
38
Ø 7,5 Ø 7,5
25
Ø 7,5 Ø 7,5
! Achtung ! Ganz wichtig!!
Zuerst die Deckrosette aufklippen
(Verdrehsicherung beachten!)
und erst danach die Drücker
aufsetzen, zusammenpressen, die
Madenschrauben fest anziehen.
Funktionstest an beiden Drückern
durchführen, um den korrekten
Sitz des Vierkants in der Schlossnuss
sicher zu stellen.
T15

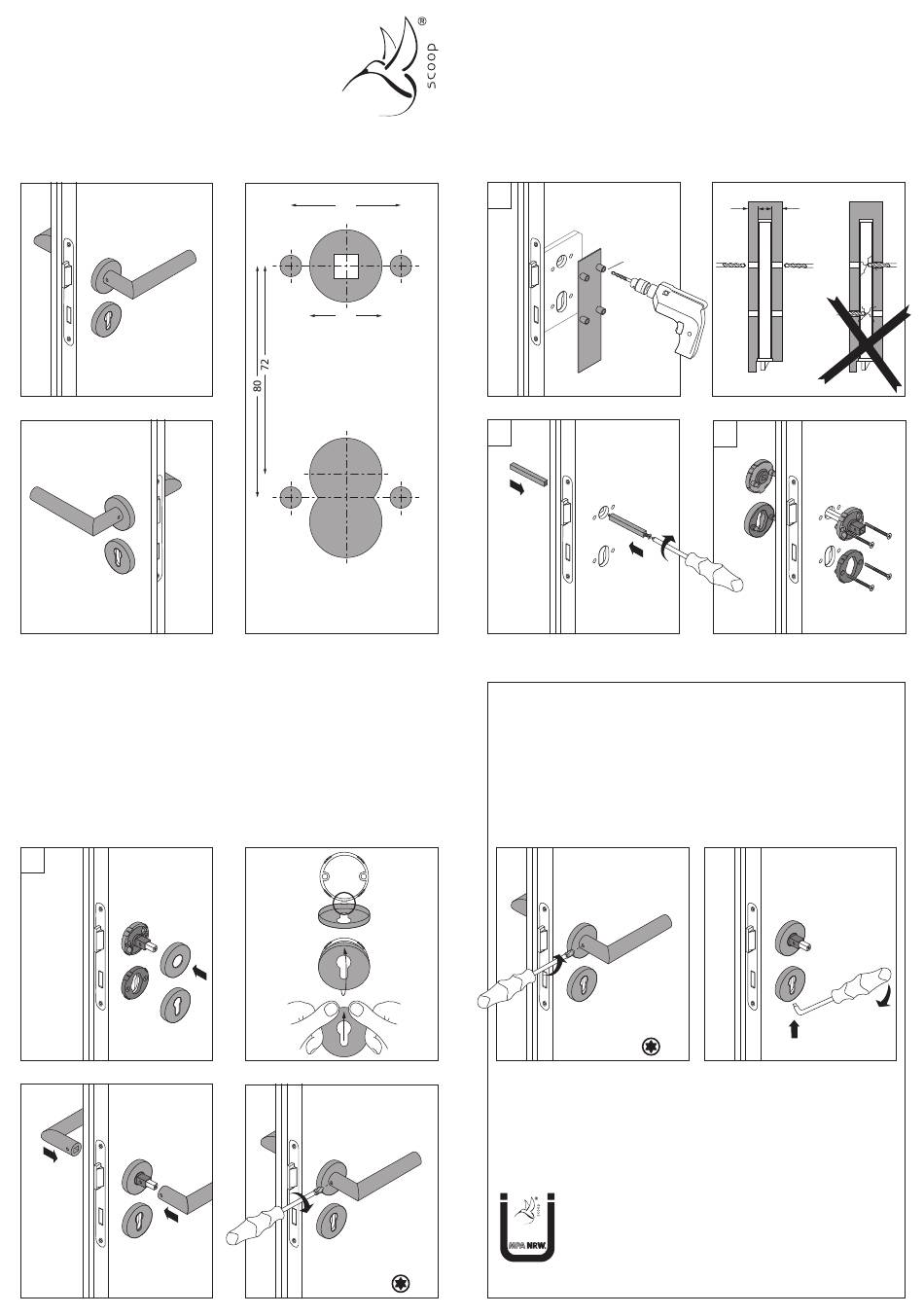

1. Bohrlehre senkrecht ausrichten. !
Achtung ! Löcher ø 7,5 mm von
beiden Seiten präzise bohren.
Nicht durchbohren, ansonsten kann
das Schloss beschädigt werden!
2. Die Stiftteile von beiden
Seiten in die Schlossnuss stecken.
! Achtung ! Korrekte Teilung beachten.
Schraube bis zum Anschlag einschrau-
ben sonst kann es zu Fehlfunktionen
des Notausgangsverschlusses führen.
1.
Ø 7,5 mm
2.
Zur Demontage Madenschrauben lösen
und Drücker abziehen. Mit Hilfe eines
Rosettenhebers (scoop Artikel 00062)
die Deckrosetten von den Unter-
konstruktionen abklippen.
DO 20.59
DIN 18273
EN 179: 2008
3. ! Achtung ! Bei Unterkonstruktio-
nen LINKS und RECHTS sowie Position
der Madenschraube beachten,
beidseitig über den Vierkant pressen.
Zusammenpressen bis die Stütznocken
in die gebohrten Löcher eingreifen.
Die Unterkonstruktionen miteinander
verschrauben.
! Achtung ! Bitte beachten Sie, dass
nicht jeder Türtyp im Schlossbereich
gleich stabil ist. Die Schrauben dem
Türtyp entsprechend festschrauben.
max. max.
3.
T15
