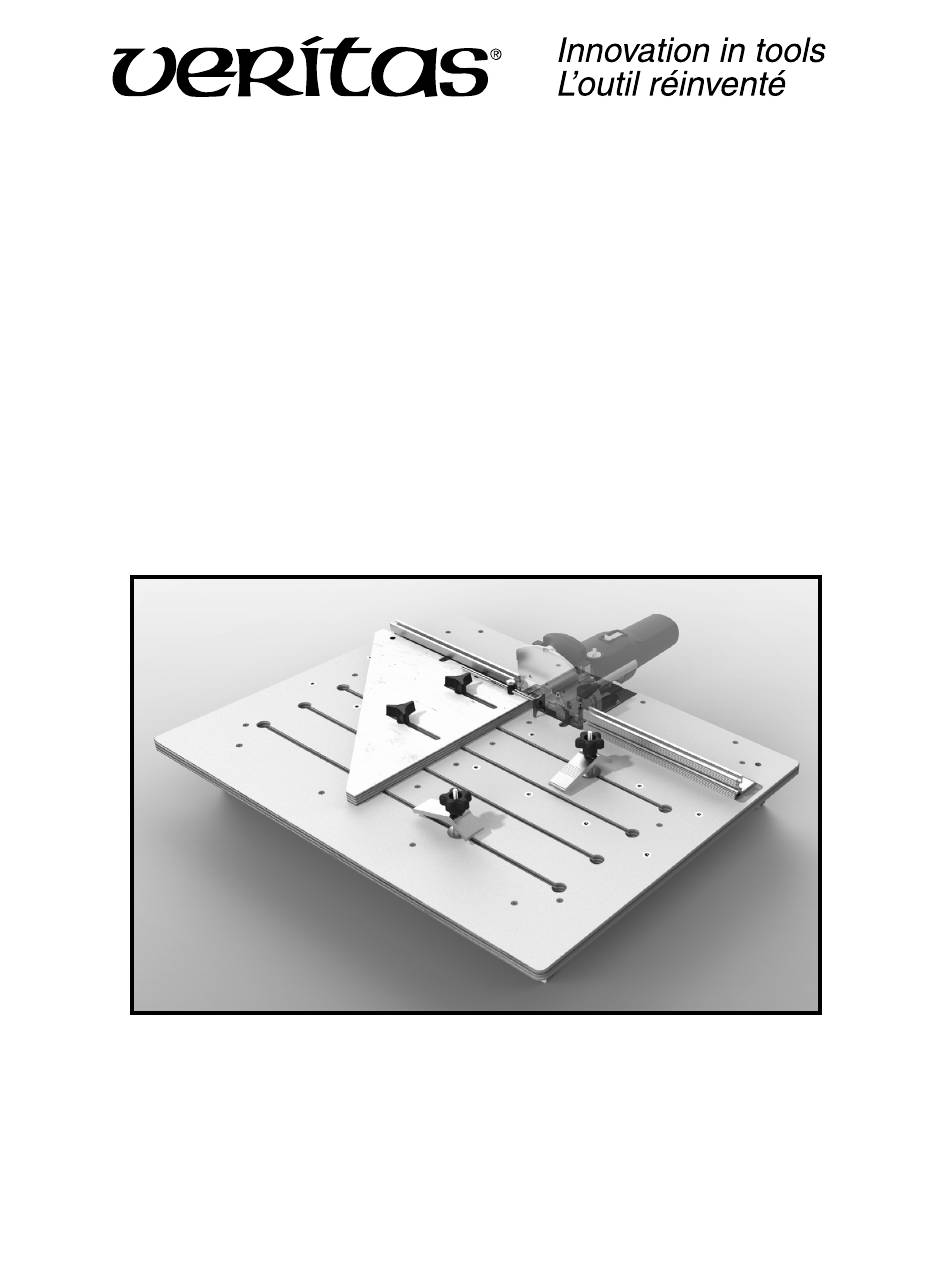

- Page 1 Joinery Table Table d’usinage pour assemblage à faux tenon 05J17.01...

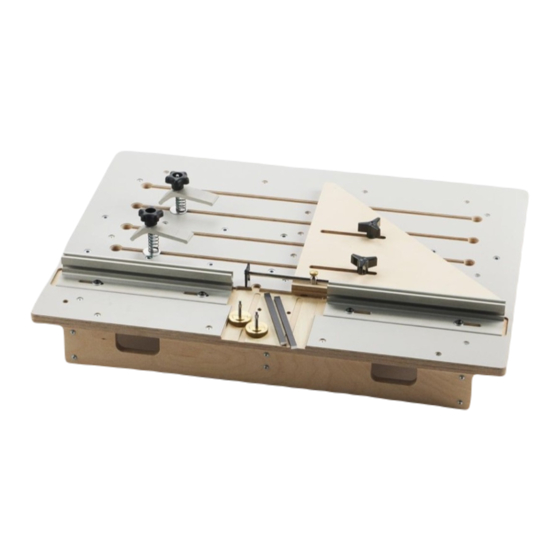

- Page 2 Introduction The Veritas Joinery Table is designed to be used with the Festool Domino Joiner DF 500 to create accurately placed and aligned mortises for loose-tenon joinery. It increases the stability of the Domino, especially when working on narrower workpieces.
- Page 3 Mounting the Domino 6. Set the front panel in the remaining grooves closest to the keyhole slots. 1. Thread the two mounting studs into the M5 holes in the 7. Attach the front panel to the side panels and stretcher with bottom of the Domino base plate.
- Page 4 Installing the Right-Angle Fence and Cutting Mortises in Mitered Joints Hold-Downs 1. Cut and miter all the parts of your project/frame to length. 1. Align the two cut-outs in the edge of the right-angle fence 2. Lay out the parts to form the frame and mark all the joint with the spring stops in the face of the Domino.
- Page 5 Cutting Mortises in Butt Joints 9. Once each part has the left end processed, place the offset gauge in the hole in the right-angle fence and adjust the Butt-jointed frames require a bit more care than mitered joints as gauge so the cursor registers against the inside surface of far as marking the parts and being vigilant regarding “left”...
- Page 6 Domino and place the offset gauge in the hole in the right- angle fence. Figure 23: Cutting the second set of end-grain mortises. Accessory 05J17.02 Optional Shim Pack, set of 6 Veritas Tools Inc. Ottawa ON K2H 1C2 Canada veritastools.com © Veritas Tools Inc. 2022 1380 INS-780_B...
- Page 7 Présentation La table d’usinage pour assemblage à faux tenon Veritas a été mise au point spécifiquement pour créer des assemblages parfaits avec la fraiseuse Festool Domino DF 500. Elle accroît la stabilité de la fraiseuse, particulièrement pour l’usinage de pièces étroites.
- Page 8 Mise en place de la fraiseuse 6. Insérer l’avant de la base dans les rainures du côté opposé, près des rainures en T à trou de serrure. 1. Visser les deux tiges de fixation dans les trous M5 de la 7.
- Page 9 Mise en place du guide coulissant et des Fraisage d’un assemblage en onglet serres de retenue 1. Couper en onglet et à la longueur voulue toutes les pièces requises pour le projet, par exemple un cadre. 1. Aligner les encoches qui se trouvent dans le chant du guide coulissant sur les butées rétractables de la fraiseuse.
- Page 10 Fraisage d’un assemblage à angle droit 9. Lorsque la mortaise de gauche est fraisée sur les quatre pièces, insérer la pige de réglage dans le guide coulissant et Assembler un cadre à angle droit requiert un peu plus d’attention, appuyer son talon contre la butée rétractable la plus éloignée car le marquage nécessite de bien distinguer le côté...
- Page 11 Figure 23 : Fraisage de la seconde série de mortaises de bout Accessoire 05J17.02 Ensemble de 6 cales facultatives Veritas Tools Inc. Ottawa ON K2H 1C2 Canada veritastools.com © Veritas Tools Inc. 2022 1380 INS-780_B...
