UBERHAUS DESIGN A80A03 Assembly Instructions Manual

8'x8' sunshelter
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
SKU# 40035017

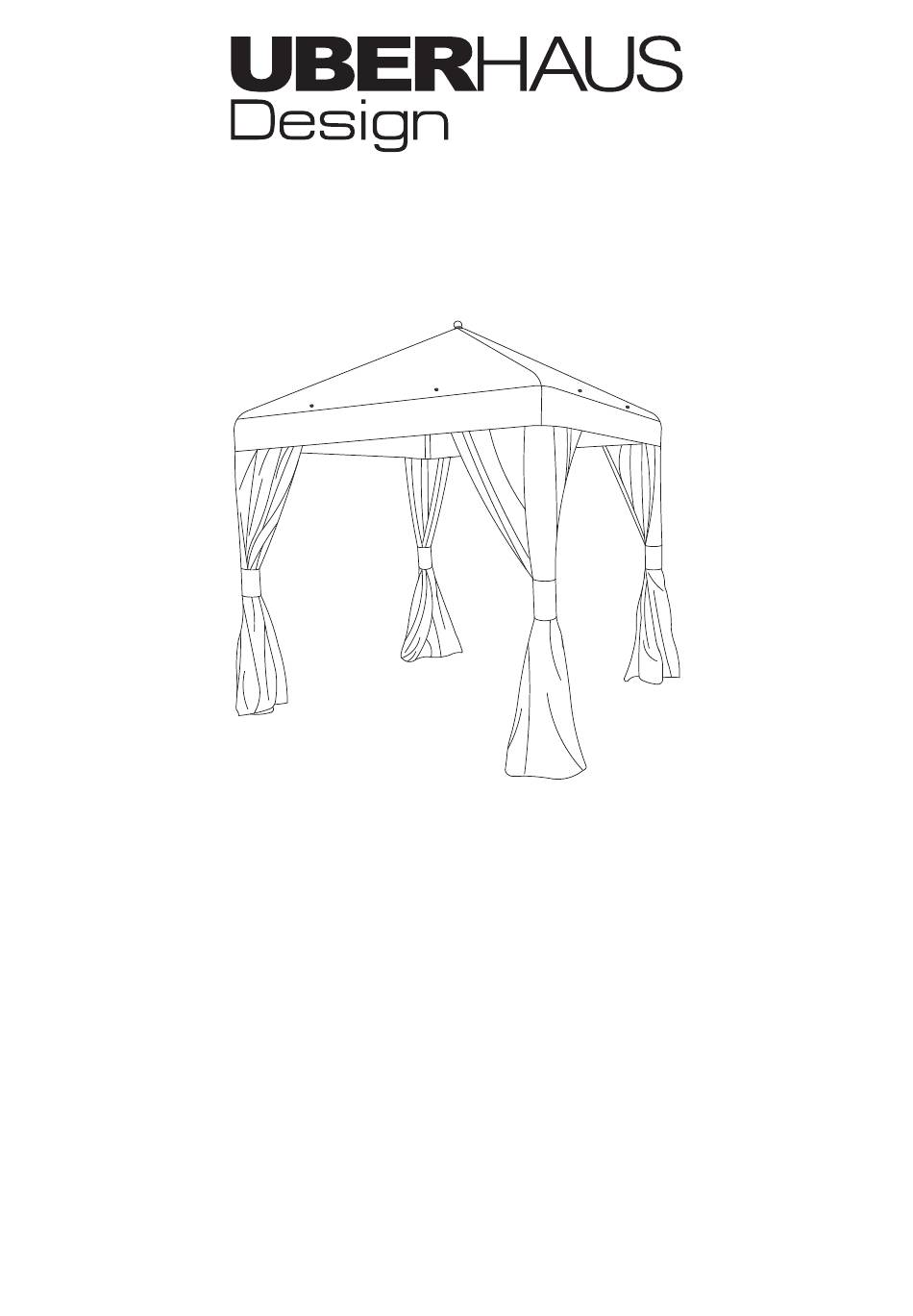

ASSEMBLY INSTRUCTIONS
WARNING:
• Keep all flame and heat sources away from all fabric. This sunshelter is made with
fabric that meets CPAI-84 specifications for flame resistance. It is not fire-proof. The
fabric will burn if left in continuous contact with any flame source.
• For your safety, DO NOT assemble this item alone. Two or more people are
recommended for safe assembly.
• Keep all children and pets away from assembly area. Children and pets should be
supervised when they are in the assembly area of the sunshelter.
• Do not assemble less than 6 ft / 1.8 m from any obstruction such as a fence, garage,
house, overhanging branches, laundry line or electrical wires.
• Some parts may contain sharp edges. Wear protective gloves.
• When assembling and using this product, basic safety precautions should always be
followed to reduce the risk of personal injury and damage to equipment.
Please read all instructions before assembly and usage.
• For outdoor use only. Install on level ground.
• Check all bolts for tightness before and during usage.
8'x8' SUNSHELTER
ITEM # A80A03
-1-

Advertisement

loading
Need help?

Need help?

Do you have a question about the A80A03 and is the answer not in the manual?

Questions and answers

Related Manuals for UBERHAUS DESIGN A80A03

Summary of Contents for UBERHAUS DESIGN A80A03

  • Page 1 SKU# 40035017 ASSEMBLY INSTRUCTIONS 8'x8' SUNSHELTER ITEM # A80A03 WARNING: • Keep all flame and heat sources away from all fabric. This sunshelter is made with fabric that meets CPAI-84 specifications for flame resistance. It is not fire-proof. The fabric will burn if left in continuous contact with any flame source.

  • Page 2: Parts List

    Parts List Item Description Illustration Connector Beam Right Side Beam Left Side Beam Corner Brace Column Column Base Cover Column Anchor Plate Assembled Roof Beam Structure Roof Canopy Roof Top Finial Side Panels Hardware Kit Item Description Illustration Locking Pin Short Bolt 1/4”...
  • Page 3 Step 1 Step 1: Insert connector beam (A) into right side beam (B1) and into left side beam (B2), then use short bolts (L) to secure and lock tightly.
  • Page 4 Step 2 Step 2: Insert column base cover (E) onto column (D), attach column anchor plate (F) to column (D) by using short bolts (L) to secure tightly. Repeat for each column.
  • Page 5 Step 3 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Fig. 2 Fig. 2 Fig. 1 Fig. 2 Step 3: Install side beams (assembled in step 1) to column (D) by using long bolts (M) to tighten. Repeat procedure for all 4 sides. (Fig. 2) Ensure that the “UP Direction Label”...
  • Page 6 Step 4 Step 4: Attach the corner braces (C) to side beams B1 and B2 by using short bolts (L) to tighten.
  • Page 7 Step 5 Step 5: Cover the top part of assembled roof beam structure (G) with the roof canopy (H), aligning the hole in the center of the canopy to the hole in the assembled roof beam structure (G) and screw on the roof top finial (I).
  • Page 8 Step 6 Step 6: Install the assembled roof structure to the 4 columns, place each end of the 4 roof beams of the assembled roof beam structure (G) onto each column and secure with coupling pin (N) and locking pin (K).
  • Page 9 Step 7 Fig. 2 Fig. 1 B1/B2/D Step 7: Using the pull-down hook (Q), pull down on roof canopy (H) corner and middle hooks and slot them into their respective slots in each column (D) and side beam (B1 & B2). (Fig. 1)
  • Page 10 Step 8 Fig. 1 Fig. 2 Fig. 1 Fig. 2 Step 8: Complete the roof assembly by connecting the inside tabs of the roof canopy (H). -10-...
  • Page 11 Step 9 Fig. 2 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Step 9: Install the side panels (J), hang the panels on the sliding hooks of the 4 side beams. (Fig. 1) Make sure that the zippers of each side panels (J) are closing towards the base. (Fig. 2) -11-...
  • Page 12 Step 10 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Step 10: Side panels (J) can be attached to the columns. (Fig. 2) To securely anchor your sunshelter, insert anchoring stakes (O) through each of the column anchor plate (F) into the ground. (Fig. 1) Repeat for each column.
  • Page 13 SKU# 40035017 MANUEL D'ASSEMBLAGE ABRI-SOLEIL 8 PI X 8 PI ITEM # A80A03 ATTENTION: • Garder les tissus hors de portée de toute source de chaleur ou des flammes. Le tissu de l'abri-soleil est conforme aux spécifications CPAI-84 pour sa résistance au feu. Le tissu n'est en aucun cas ignifuge.

  • Page 14: Liste Des Pièces

    Liste des pièces N° Description Qté Illustration Poutre de jonction Poutre latérale droite Poutre latérale gauche Renfort de coin Colonne Couvre-base de colonne Plaque d'ancrage pour la colonne Structure du toit pré-assemblée Auvent Embout décoratif Panneaux latéraux Ensemble de quincaillerie N°...
  • Page 15 Étape 1 Étape 1: Insérer la poutre de jonction (A) dans la poutre latérale droite (B1) et dans la poutre latérale gauche (B2). Assembler les éléments à l'aide des vis courtes (L). S'assurer que le tout soit sécurisé et solidement en place.
  • Page 16 Étape 2 Étape 2: Insérer le couvre-base de colonne (E) dans la colone (D). Sécuriser la plaque d'ancrage (F) en la fixant à la colonne en utilisant les vis courtes (L). Répéter pour chaque colonne.
  • Page 17 Étape 3 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Fig. 2 Fig. 2 Fig. 1 Fig. 2 Étape 3: Installer solidement les poutres latérales (assemblées lors de l'étape 1) aux colonnes (D) à l'aide des longues vis (M). Répéter la procédure pour les 4 côtés. (Fig. 2) S'assurer que l'indicateur 'En Haut' sur les poutres soit sur la face extérieure.
  • Page 18 Étape 4 Étape 4: Fixer solidement les renforts de coin (C) aux poutres latérales (B1 et B2) en utilisant les vis courtes (L).
  • Page 19 Étape 5 Étape 5: Couvrir la partie supérieure de la structure du toit pré-assemblée (G) avec l'auvent (H). Aligner le trou central de l'auvent au trou de la poutre de structure centrale (G) et y visser l'embout décoratif (I).
  • Page 20 Étape 6 Étape 6: Installer la structure du toit maintenant assemblée aux 4 colonnes en insérant chaque extrémité des poutres de structure du toit (G) dans les colonnes et sécuriser à l'aide des pivots d'assemblage (N) et des goupilles de verrouillage (K).
  • Page 21 Étape 7 Fig. 2 Fig. 1 B1/B2/D Étape 7: En utilisant le crochet d'abaissement (Q), descendre et accrocher les ancrages dans les coins et sur les côtés de l'auvent dans leurs fentes respectives pour chacune des colonnes (D) et poutres (B1 et B2) aux endroits indiqués. (Fig. 1)
  • Page 22 Étape 8 Fig. 1 Fig. 2 Fig. 1 Fig. 2 Étape 8: Compléter l'assemblage du toit en reliant et en fermant les côtés de l'auvent (H). -10-...
  • Page 23 Étape 9 Fig. 2 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Étape 9: Installer les panneaux latéraux (J) en les accrochant sur les crochets coulissants des 4 poutres latérales (Fig. 1) de façon à ce que les fermetures éclair des panneaux se ferment vers le bas.
  • Page 24 Étape 10 Fig. 2 Fig. 1 Fig. 1 Fig. 2 Étape 10: Les panneaux latéraux (J) peuvent être attachés aux colonnes. (Fig. 2) Pour sécuriser votre abri-soleil au sol, insérer les piquets d'ancrage (O) dans les espaces prévus des plaques d'ancrage (F) de chaque colonne. (Fig. 1) Veuillez vous assurer d'avoir suivi correctement toutes les étapes du montage de l'abri- soleil avant son utilisation.
