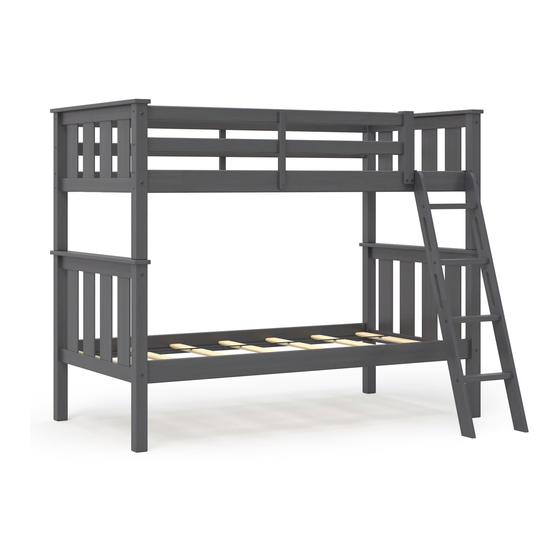

Kane Twin Over Twin Bunk Bed
If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the
store where it was purchased. Please call our customer service number and have your instructions
and parts list ready to provide the model name, part name or factory number:
Pacific Standard Time: 8:30 a.m. - 4:30 p.m., Monday - Friday
Or visit our web site 24 hours a day, 7 days a week for product assistance at
THIS INSTRUCTION BOOKLET CONTAINS IMPORTANT SAFETY INFORMATION.
Stock # BHW-10013
TWO ADULTS ASSEMBLY REQUIRED
www.whalenstyle.com
Or e-mail your request to parts@whalenfurniture.com
PLEASE READ AND KEEP FOR FUTURE REFERENCE.
Date 2020-07-07
866-942-5362
Rev. 0001-A
LOT NUMBER:
DATE PURCHASED: /
/

Advertisement

loading
Need help?

Need help?

Do you have a question about the Kane BHW-10013 and is the answer not in the manual?

Questions and answers

Related Manuals for Better Homes and Gardens Kane BHW-10013

Summary of Contents for Better Homes and Gardens Kane BHW-10013

  • Page 1 LOT NUMBER: DATE PURCHASED: / Kane Twin Over Twin Bunk Bed Stock # BHW-10013 TWO ADULTS ASSEMBLY REQUIRED If you have any questions regarding assembly or if parts are missing, DO NOT return this item to the store where it was purchased. Please call our customer service number and have your instructions and parts list ready to provide the model name, part name or factory number: 866-942-5362 Pacific Standard Time: 8:30 a.m.
  • Page 2 ALWAYS USE GUARDRAILS ON BOTH LONG SIDES OF THE UPPER BUNK. IF THE BUNK BED WILL BE PLACED NEXT TO THE WALL, THE GUARDRAIL THAT RUNS THE FULL LENGTH OF THE BED SHOULD BE PLACED AGAINST THE WALL TO PREVENT ENTRAPMENT BETWEEN THE BED AND WALL. STRANGULATION HAZARD - Never attach or hang items to any part of the bunk bed that are not designed for use with the bed;...
  • Page 3 TO HELP PREVENT SERIOUS OR FATAL INJURIES FROM ENTRAPMENT OR FALLS  Follow the information on the warnings appearing on the upper bunk end structure and on the carton. Do not remove warning label from bed.  Always use the recommended size mattress or mattress support, or both, to help prevent the likelihood of entrapment or falls.
  • Page 4 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. A- Upper Headboard Front / Footboard Back Post B- Upper Headboard Back Post C- Upper Footboard Front Post (Qty.
  • Page 5 Parts and Hardware List Please read completely through the instructions and verify that all listed parts and hardware are present before beginning assembly. R- Lower Cross Assembly S- Lower Cap Rail T- Lower Mattress Side Rail (Qty. 2) (Qty. 2) (Qty.
  • Page 6 ASSEMBLY INSTRUCTIONS ⑤ x 4 ④ x 6 NOTE: Please follow the instructions carefully to insure a safe and sturdy bed. Do not fully tighten the bolts until all rails and guardrails are attached. 1. Unpack the units and confirm that you have all hardware and required parts. 2.
  • Page 7 ASSEMBLY INSTRUCTIONS ③ x 8 ⑤ x 8 5. Insert four 50 mm Wood Dowels (5) into the end large holes of the Lower Cross Assembly (R). Attach the Lower Posts (P and Q) to the Lower Cross Assembly (R) with four 100 mm Tapping Bolts (3). Tighten the bolts with the enclosed hex wrench.
  • Page 8 ASSEMBLY INSTRUCTIONS ⑨ x 8 ① x 8 7. Insert two Barrel Nuts (9) into each end of the Mattress Side Rails (T). Be sure that the cross slot on the Barrel Nut faces out and the threaded hole points towards the entry of the bolt along the rail. 8.
  • Page 9 ASSEMBLY INSTRUCTIONS ⑥ x 14 9. Lay one Mattress Support Slats (L) onto the strips on the Mattress Side Rails (T). Make sure that the end slats located close to the Lower Posts. Insert and screw the 35 mm Screws (6) into the countersunk holes on each slat.
  • Page 10 ASSEMBLY INSTRUCTIONS ④ x 6 ⑤ x 4 10. Locate one Upper Cap Rail (E) on a level and protected surface with the holes facing up. 11. Insert two 50 mm Wood Dowels (5) into the large holes of one Upper Cap Rail (E) and attach it to the Upper Cross Assembly (D) by using three 48 mm Tapping Bolts (4).
  • Page 11 ASSEMBLY INSTRUCTIONS ③ x 8 ⑤ x 8 13. Insert four 50 mm Wood Dowels (5) into the end holes of the Upper Cross Assembly with warning label (D). Attach the Upper Headboard Posts (A and B) to the Upper Cross Assembly (D) with four 100 mm Tapping Bolts (3).
  • Page 12 ASSEMBLY INSTRUCTIONS ① x 8 ⑤ x 4 ⑨ x 8 ③ x 4 15. Insert the 50 mm Wood Dowels (5) into the drilled large holes of the Long Guardrail (I) at both ends. Attach two Long Guardrails (I) between the Upper Posts (A and B) with four 100 mm Tapping Bolts (3).
  • Page 13 ASSEMBLY INSTRUCTIONS ⑥ x 14 18. Lay the other Mattress Support Slats (L) onto the strips on the Ladder Side Rail (F) and the Upper Mattress Side Rail (G). Insert and screw the 35 mm Screws (6) into the countersunk holes on each slat. Tighten the screws using a Phillips screwdriver.
  • Page 14 ASSEMBLY INSTRUCTIONS The pilot holes face outward ② x 2 ⑤ x 4 ③ x 4 19. Insert the 50 mm Wood Dowels (5) into the end large holes of the Short Guardrails (H) as a guide, attach two Short Guardrails (H) between the Upper Headboard Front Post (A) and Front Guardrail Post (J) with four 100 mm Tapping Bolts (3).
  • Page 15 ASSEMBLY INSTRUCTIONS 21. With the pilot holes as a guide, align and attach one Guardrail Support (K) to the center of the Long Guardrails (I) and the Upper Mattress Side Rail (G) by using three 30 mm Screws (11) through the countersunk holes and screw into place.
  • Page 16 ASSEMBLY INSTRUCTIONS ⑧ x 4 23. Ask for assistance to place the bunks to where the bunk bed finally located. 24. Insert four Bed Connector Pins (8) into the Lower Posts (P and Q). 25. Ask for assistance to stack the Upper Posts (A, B and C) onto the Bed Connector Pins (8) on the Lower Posts (P and Q).
  • Page 17 ASSEMBLY INSTRUCTIONS ⑤ x 8 ④ x 8 26. Insert two 50 mm Wood Dowels (5) into the large holes of each Ladder Steps (O) at both ends. 27. Fasten Left and Right Ladder Supports (M and N) to the Ladder Steps (O) by using the 48 mm Tapping Bolts (4).
  • Page 18 ASSEMBLY INSTRUCTIONS ⑩ x 2 28. Hook the Ladder securely over the top of the Ladder Side Rail (F), between the Upper Footboard Front Post (C) and the Front Guardrail Post (J) in the opening provided. Screw the Ladder Hooks in place by using two 19 mm Screws (10).
  • Page 19 DISASSEMBLING THE BUNK BED ⑦ x 4 NOTE: The Bunk Bed can be separated into two identical Twin Beds. In this case, attach four Floor P rotectors (7) onto the bottom of the Upper Posts (A, B and C). Guardrails are not necessary.

  • Page 20: Care And Maintenance

    Care and Maintenance  Use a soft, clean cloth that will not scratch the surface when dusting.  Use of furniture polish is not necessary. Should you choose to use polish, test first in an inconspicuous area.  Using solvents of any kind on your furniture may damage the finish. ...
