STANPRO FL Series Installation Instructions

Installation Instructions / Notice de montage
WARNING
ELECTRICAL SHOCK HAZARD
AVERTISSEMENT
RISQUE D'ÉLECTROCUTION
Disconnect the Electrical supply power at the services panel (fuse or circuit
breaker box). Failure to do so could result in serious injury.
Only qualified electricians should install this luminaire and the installation MUST
conform to the Canadian Electrical Code Part I, NEC and any local codes and
ordinances. Any change or modifications not expressly approved by the party
responsible for compliance could void the authority to operate the equipment.
Makes sure you have the proper tools and materials to complete the installation
before attempting to install the luminaire.
SAFETY PRECAUTIONS
Do not use an electric generator to test LED fixtures.
Proper earth grounding is required to ensure safety.
ATTENTION: Please check if there is any damage during shipping. If so, please contact
manufacturer timely.

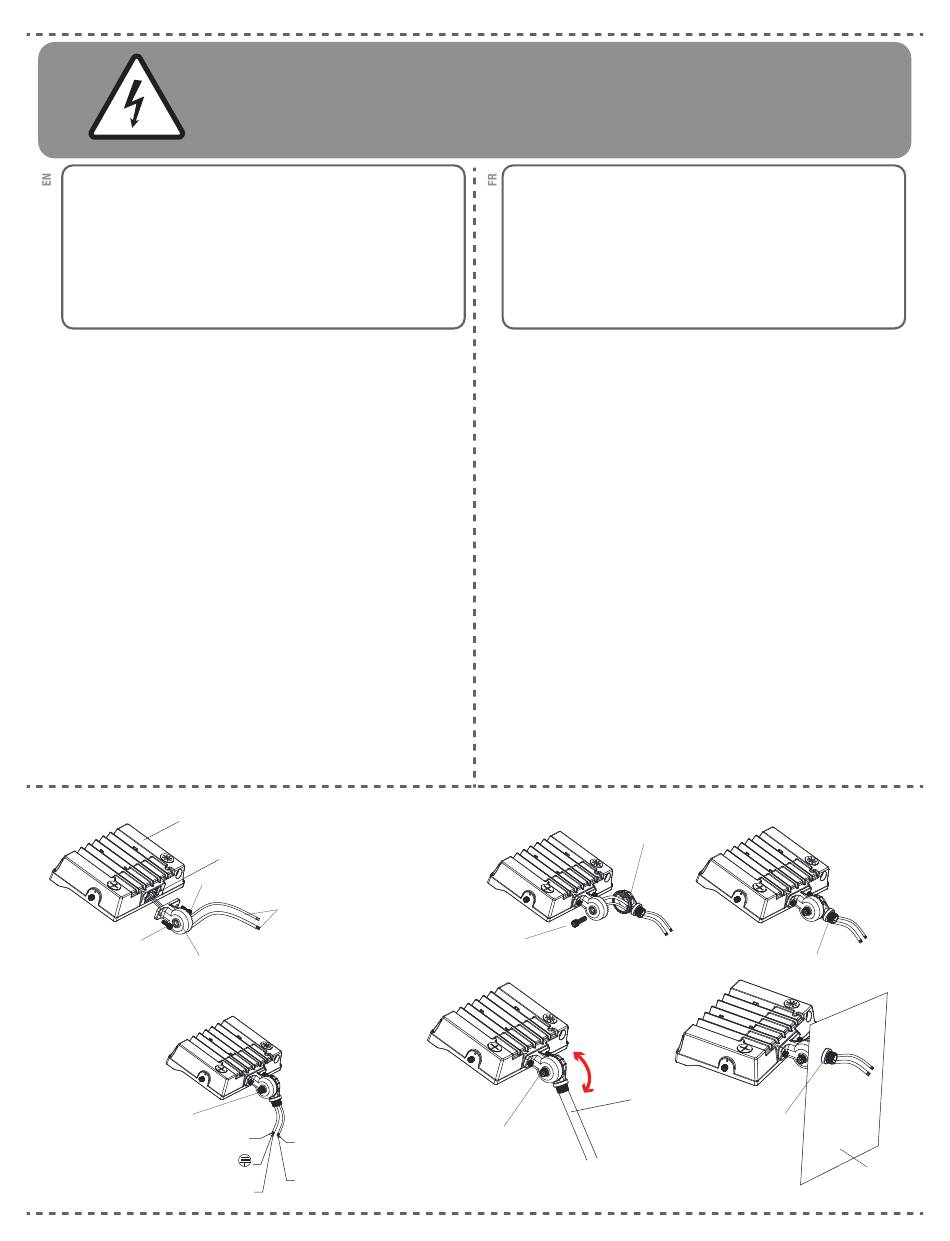

1/2" KNUCKLE MOUNT (suitable for 25W, 60W )(Fig.1)
1. Choose the temperature of color, power and photocell ON/OFF (if applicable) as shown in Fig. 3.
2. Match the back opening access power supply of luminaire with the hole of first mounting
bracket, pass the power and dimming cables through. Install the first mounting bracket on the
luminaire by using provided mounting bolts as shown in Fig. 1.1 (watch out not to scratch cables).
3. Pass cables through the second bracket and fix assembly with adjustment screw (watch out not
to scratch cables)(Fig. 1.2).
4. Make wiring connections as follow (Fig. 1.3):
- Connect the Line wire (black) of the luminaire with the Line wire of the power supply.
- Connect the neutral wire of the luminaire (white) with the neutral wire of the power supply.
- Connect the ground wire of the luminaire (green) with the ground wire of the power supply.
- Connect the two dimming wires (pink and purple) to the dimming controller wires if needed, if not
keep them insulated. Push all wires into the pole.
5. Install the luminaire to a pole with a NPT 1/2" adjustable knuckle mount (Fig. 1.4).
NOTE: If the luminaire is mounted on the surface, pass the knukle mount through the
mounting hole surface then fasten it with the provided lock nut.
6. Adjust the arm (the arm allows you to choose the necessary light direction and to set the
desired angle of a lighting fixture)(Fig. 1.4):
a. Loosen the adjustment bolt on the arm.
b. Adjust the arm to your desired angle.
c. Tighten the adjustment bolt.
7. Ensure the luminaire waterproofness.
8. Turn on the main power.
1/2" KNUCKLE MOUNT / MONTAGE AVEC UNE TÊTE DE BRANCHEMENT RÉGLABLE 1/2"
Luminaire
Mounting bolt
Boulon de montage
Mounting bolt
Boulon de montage
Mounting bracket 1
Support de montage 1
Fig. 1.1
Fig. 1
Adjustment screw
Vis de réglage
Black / Noir
Green / Vert
Fig. 1.3
White / Blanc
Opening access power supply
Ouverture de l'accès à
l'alimentation électrique
Power and dimming supply cables
Câbles d'alimentation et de gradation
Purple/Violet: Dim "+"
Pink/Rose: Dim "-"
READ and UNDERSTAND these instructions before
installing the luminaire.
LISEZ cette notice et assurez-vous de la
COMPRENDRE avant de monter le luminaire.
Couper l'alimentation du courant électrique au panneau de service (boîte de
fusible ou disjoncteur) sans quoi il pourrait en résulter des blessures sérieuses.
Seuls des électriciens qualifiés devraient installer ce luminaire et l'installation
doit être conforme au Code Canadien de l'Électricité Première Partie, NEC ainsi
qu'aux codes et règlements locaux. Tout changement ou toute modification, qui
n'a pas été expressément approuvée par l'entité responsable de la conformité
de cette unité aux standards applicables, pourrait résulter en l'annulation de la
certification permettant l'utilisation cette unité. Assurez-vous d'avoir les outils et
le matériel nécessaires à l'installation avant d'essayer d'installer le luminaire.
MESURES DE SÉCURITÉ
N'utilisez pas un générateur électrique pour tester les appareils à DEL.
Une mise à la terre appropriée est nécessaire pour garantir la sécurité.
ATTENTION : Veuillez vérifier s'il n'y a pas de dommage pendant l'expédition. Si c'est le cas,
veuillez contacter le fabricant dans les plus brefs délais.
MONTAGE AVEC UNE TÊTE DE BRANCHEMENT RÉGLABLE 1/2" (convient aux unités de
25W, 60W)(Fig.1)
1. Choisir la température de couleur, la puissance et ON/OFF pour la cellule photoélectrique (si applicable)
comme indiqué sur la Fig. 3.
2. Superposer l'ouverture arrière de l'accès de l'alimentation du luminaire avec le trou du premier
support de montage et faire passer les cables d'alimentation et de gradation. Fixer le premier support
de montage avec les boulons fournis comme montré dans la Fig. 1.1 (attention à ne pas endomager
les cables).
3. Faites passer les câbles dans le deuxième support et fixer l'ensemble avec la vis de réglage
(attention à ne pas endomager les câbles)(Fig. 1.2).
4. Effectuer les connexions de câblage comme suit (Fig. 1.3) :
- Connecter le fil de phase (noir) du luminaire avec le fil de phase d'alimentation.
- Connecter le fil neutre du luminaire (blanc) avec le fil neutre d'alimentation.
- Connecter le fil de mise à la terre du luminaire (vert) avec le fil de mise à la terre de l'alimentation.
- Connecter les deux fils pour gradation (rose et violet) au fils du contrôleur de gradation si
necessaire, sion les garder isolés.
Pousser les files à l'intérieur du poteau.
5. Installer le luminaire sur un poteau avec une tête de branchement réglable NPT 1/2 "(Fig. 1.4).
NOTE: Si le luminaire est monté sur une surface, passez la tête de branchement réglable à
travers la surface dans le trou de montage et la fixer avec l'écrou de blocage fourni.
6. Ajuster le bras (le bras vous permet de choisir l'orientation du faisceau lumineux et de
régler l'angle voulu pour l'appareil d'éclairage)(Fig. 1.4):
a. Desserrer le boulon de réglage situé sur le bras.
b. Ajuster le bras à l'angle voulu.
c. Serer boulon de réglage.
7. S'assurer de l'etanchité du luminaire.
8. Rétablir l'alimentation principale.
Adjustment bolt
Boulon de réglage
Adjustment bolt
Boulon de réglage
Fig. 1.4
1
Bracket 2
Support 2
NPT 1/2" adjustable fitter
Fig. 1.2
Tête de branchement réglable NPT 1/2 "
Pole
Poteau
Lock nut
Écrou de blocage
Fig. 1.5
Surface
IIS-MINI-FLOOD_GEN2_R01
