SCHEIBER

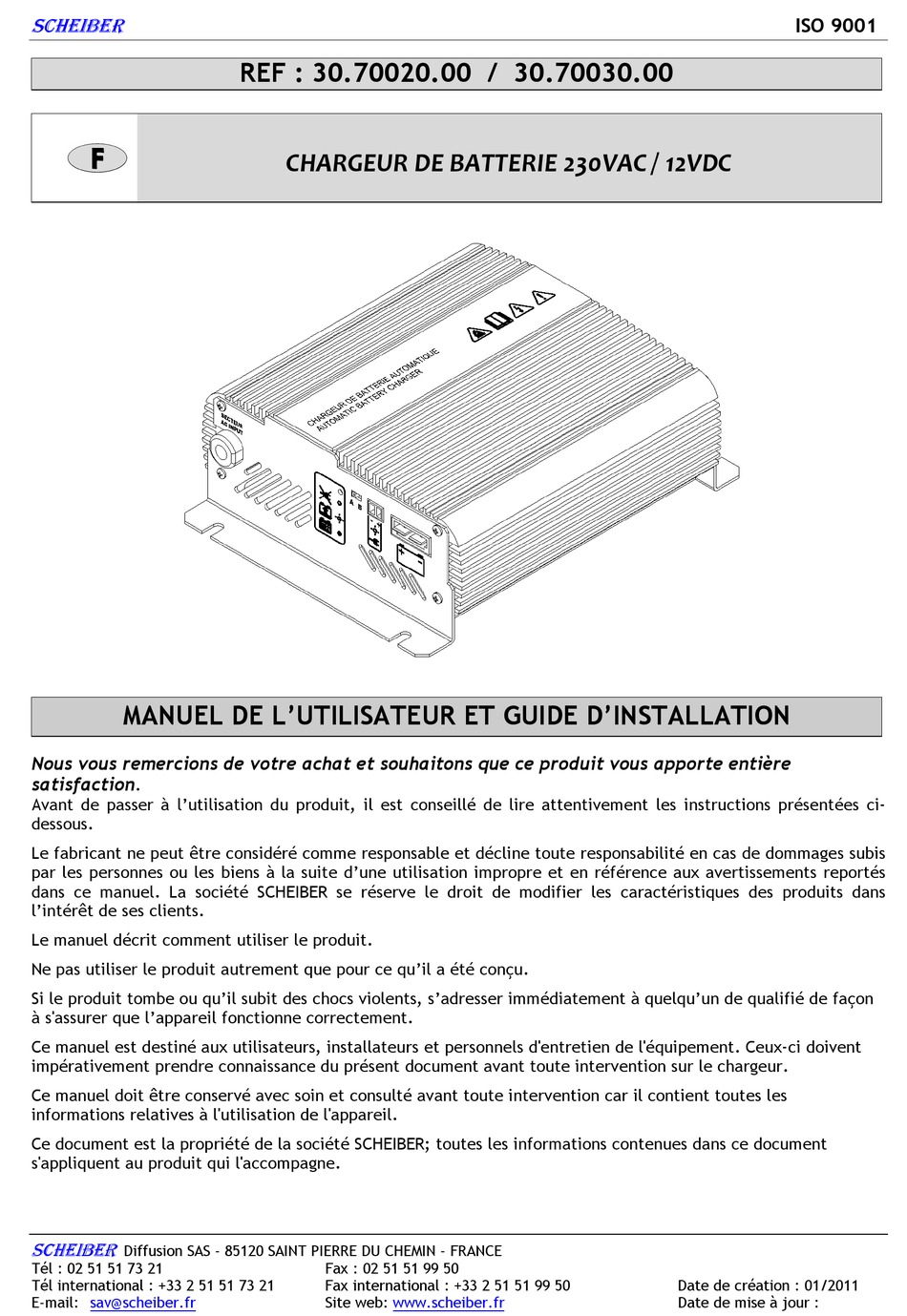

MANUEL DE L'UTILISATEUR ET GUIDE D'INSTALLATION
Nous vous remercions de votre achat et souhaitons que ce produit vous apporte entière
satisfaction
.
Avant de passer à l'utilisation du produit, il est conseillé de lire attentivement les instructions présentées ci-
dessous.
Le fabricant ne peut être considéré comme responsable et décline toute responsabilité en cas de dommages subis
par les personnes ou les biens à la suite d'une utilisation impropre et en référence aux avertissements reportés
dans ce manuel. La société SCHEIBER se réserve le droit de modifier les caractéristiques des produits dans
l'intérêt de ses clients.
Le manuel décrit comment utiliser le produit.
Ne pas utiliser le produit autrement que pour ce qu'il a été conçu.
Si le produit tombe ou qu'il subit des chocs violents, s'adresser immédiatement à quelqu'un de qualifié de façon
à s'assurer que l'appareil fonctionne correctement.
Ce manuel est destiné aux utilisateurs, installateurs et personnels d'entretien de l'équipement. Ceux-ci doivent
impérativement prendre connaissance du présent document avant toute intervention sur le chargeur.
Ce manuel doit être conservé avec soin et consulté avant toute intervention car il contient toutes les
informations relatives à l'utilisation de l'appareil.
Ce document est la propriété de la société SCHEIBER; toutes les informations contenues dans ce document
s'appliquent au produit qui l'accompagne.
SCHEIBER
Diffusion SAS - 85120 SAINT PIERRE DU CHEMIN - FRANCE
Tél : 02 51 51 73 21
Tél international : +33 2 51 51 73 21
E-mail:
sav@scheiber.fr
REF : 30.70020.00 / 30.70030.00
CHARGEUR DE BATTERIE 230VAC / 12VDC
Fax : 02 51 51 99 50
Fax international : +33 2 51 51 99 50
Site web:
www.scheiber.fr
ISO 9001
Date de création : 01/2011
Date de mise à jour :
Advertisement
Related Manuals for Scheiber 30.70020.00
Summary of Contents for Scheiber 30.70020.00
- Page 1 Le fabricant ne peut être considéré comme responsable et décline toute responsabilité en cas de dommages subis par les personnes ou les biens à la suite d’une utilisation impropre et en référence aux avertissements reportés dans ce manuel. La société SCHEIBER se réserve le droit de modifier les caractéristiques des produits dans l’intérêt de ses clients.
-
Page 2: Precautions D'emploi
ISO 9001 SCHEIBER PRECAUTIONS D’EMPLOI Ce chargeur doit être branché dans un socle de prise de courant relié à la terre. La borne du chargeur doit être impérativement raccordée à la terre de l'installation. Elle doit être raccordée avant toutes les autres bornes. -
Page 3: Fonctionnement Et Utilisation
SCHEIBER ISO 9001 FONCTIONNEMENT ET UTILISATION Chargeur de batteries La courbe de charge intégrée est du type 3 états avec une charge à : 14.1V±2% mode boost pendant 30mn (si I<6A TENSION (V) 14,1V on passe en mode égalisation). COURANT (A) - Page 4 ISO 9001 SCHEIBER Montage Dans le but de garantir de bonnes performances du produit, il est conseillé de le monter comme indiqué ci-dessous. MOINS BON DETAILS Cordon raccordement Led indication de Sélection type Connecteur pour voyant Connecteur vers réseau charge batterie déporté...
- Page 5 ISO 9001 SCHEIBER CARATERISTIQUES Modèle référence 30.70020.00 30.70030.00 Tension d’alimentation secteur 230VAC -10%/+6% Fréquence 50Hz/60Hz Courant max sur secteur 1.6A 2.6A Tension de boost 14.3VDC ± 2% (gel) / 14.1VDC ± 2% (plomb) Tension d’égalisation 13,8VDC ± 2% Tension d’entretien 13,2VDC ±...
-
Page 6: Conditions De Garantie
CONDITIONS DE GARANTIE Objet de la garantie : SCHEIBER SA garantit ses matériels pour défaut et vices cachés dans les conditions prévues aux articles 1641 et suivants du Code Civil. Les réparations effectuées pendant la période de garantie ne changent pas les termes et la durée de cette garantie qui est de 2 ans, sauf cas particulier. - Page 7 The manufacturer cannot be held liable and declines any responsibility for damages or injuries due to improper use or to failure to observe the warnings in this manual. The SCHEIBER Company reserves the right to alter the characteristics of the products in the interest of its customers.
- Page 8 Responsibility limits: In any case, SCHEIBER S.A will not be held responsible for direct damages or damages not due to the normal use of the equipment.
- Page 9 SCHEIBER ISO 9001 USE OF THE CHARGER Battery charger The integrated load curve is a 3 steps curve, with charge at : 14.1V ± 2% : Bulk mode during 30min TENSION (V) 14,1V COURANT (A) (When I<6A then absorption mode is...
- Page 10 ISO 9001 SCHEIBER Mounting In order to obtain a good functioning please mount the charger as follows: NOT ADVISED GOOD GOOD DETAILS switch for Wire for mains Charge indicator Connector of deported Connector to the connection (light) selecting the light for main’s connection...
- Page 11 ISO 9001 SCHEIBER CHARACTERISTICS Model reference 30.70020.00 30.70030.00 AC input voltage range 230VAC -10%/+6% Frequency 50Hz/60Hz Maximum current on mains 1.6A 2.6A Bulk voltage 14.3VDC±2% (gel) / 14.1VDC±2% (lead) Absorption voltage 13,8VDC±2% Floating voltage 13,2VDC±2% Maximum current in charge 20A±10% 30A±10%...
