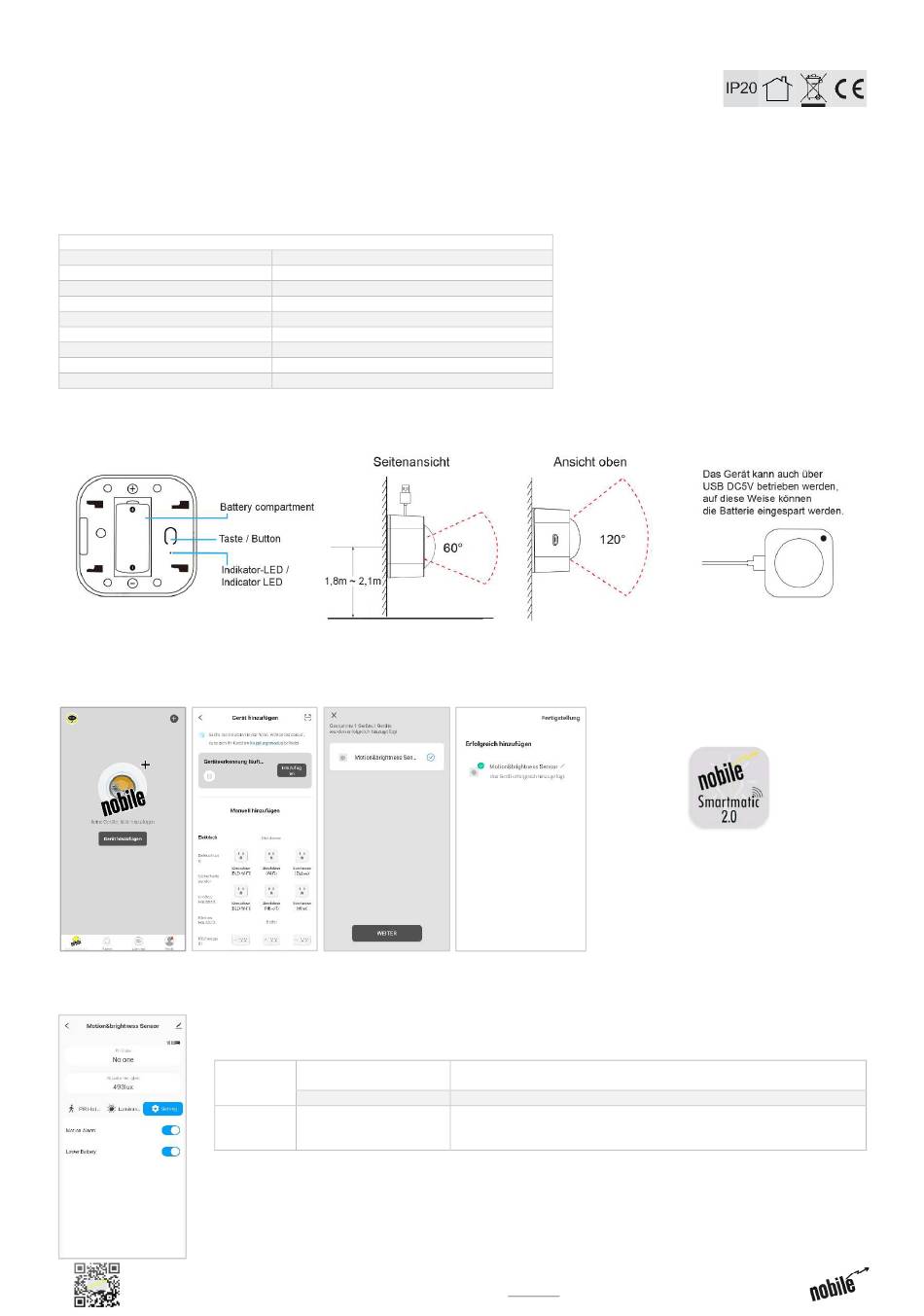

Montage-/
Betriebsanleitung
DE
Um einen sicheren Betrieb des Produktes zu garantieren, beachten Sie bitte diese Anleitung. Bei Schäden, die durch Nichtbeachtung der
Anleitung verursacht werden, erlischt der Garantieanspruch. Die Montage und der elektrische Anschluss des Produktes müssen fachgerecht
nach den Installationsvorschriften DIN VDE 0100 von einer fachkundigen Person (z.B. Elektroinstallateur) durchgeführt werden. Zudem sollten
weitere landesspezifische und gesetzliche Bestimmungen und Richtlinien beachtet werden. Vor jeglichen Arbeiten an der Beleuchtungsanlage,
ist diese spannungsfrei zu schalten. Stellen Sie vor der Inbetriebnahme sicher, dass von den nachgeschalteten Installationen oder
angeschlossenen Verbrauchern keine Lebensgefahr besteht. Vor dem Einbau ist die übliche Funktionsprüfung durchzuführen. Um
Wartungsarbeiten zu ermöglichen, sollte die Anlage auch nach der Installation zugängig sein (Revisionssicher).
Technische Spezifikation
Übertragungsprotokoll
Frequenzband
Sendeleistung
BLE Funkreichweite
Erfassungsreichweite
Erfassungswinkel
Helligkeitsbereich
Batterie
Umgebungstemperatur Ta
Montage:
Öffnen Sie die Rückseite des Geräts. Entfernen Sie dann die Isolierfolie auf der Batterie. Fügen Sie das Gerät vor der Installation in Ihrer
Smartmatic 2.0 App hinzu. Für einen guten Erfassungsbereich sollte die Installationshöhe 1,8 m ~ 2,1 m betragen.
Inbetriebnahme:
Um das Gerät in Ihrer nobile Smartmatic 2.0 App hinzuzufügen, wählen Sie „Gerät hinzufügen". Drücken Sie die Taste 5 Sekunden lang, bis die
LED zu blinken beginnt. Das Gerätesymbol auf dem Bildschirm der nobile Smartmatic 2.0 App erscheint. Wählen Sie dann „Hinzufügen", dies
kann je nach Signalstärke zwischen 10 Sekunden und 2 Minuten dauern. Wählen Sie „Weiter", Sie werden eine Benachrichtigung „Erfolgreich
hinzugefügt" sehen, die anzeigt, dass das Gerät nun in der App hinzugefügt wurde. Wählen Sie abschließen „Fertigstellung".
Die Steuerung:
Die Smartmatic 2.0 App zeigt den Wert der erkannten Helligkeit an und erstellt jedes Mal einen Datensatz, wenn das Gerät eine Anwesenheit
erkennt
PIR Bewegungs-/Helligkeits-Sensor BT
BLE 4.2
2,40 GHz
10 dBm
bis zu 90 Meter im freien Feld
max. 8m
120°
0 ~ 1000 lux
CR123A (3V)
-10 ~ 50°C
Blinkend
LED
AUS
Zurücksetzen oder
Taste Aktivierung des
Konfigurationsmodus
Technische und gestalterische Änderungen im Zuge stetiger Produktentwicklungen vorbehalten.
Technical and design changes due to product developments are subject to change without prior notice.
nobilé AG – Wächtersbacher Str. 78 - 60386 Frankfurt/M. Germany - www.nobile.de
Weitere Spezifikationen finden Sie
auf dem Datenblatt zu diesem
Produkt.
Das Garät wechselt in den Bluetooth-Netzwerkkonfigurationsmodus
(Vorbereitung für das Hinzufügen von Sub-Geräten)
The device is under standby status
Halten Sie die Taste 5 Sekunden lang gedrückt, bis die blaue LED
blinkt; das Gerät wechselt in den Konfigurationsmodus
rev. 0.0 – 08.04.2022
mit der frei erhältlichen
nobile Smartmatic 2.0 App
zu laden im Google Play Store
oder Apple App Store.
